申請日2014.11.07
公開(公告)日2015.03.11
IPC分類號C02F1/24
摘要

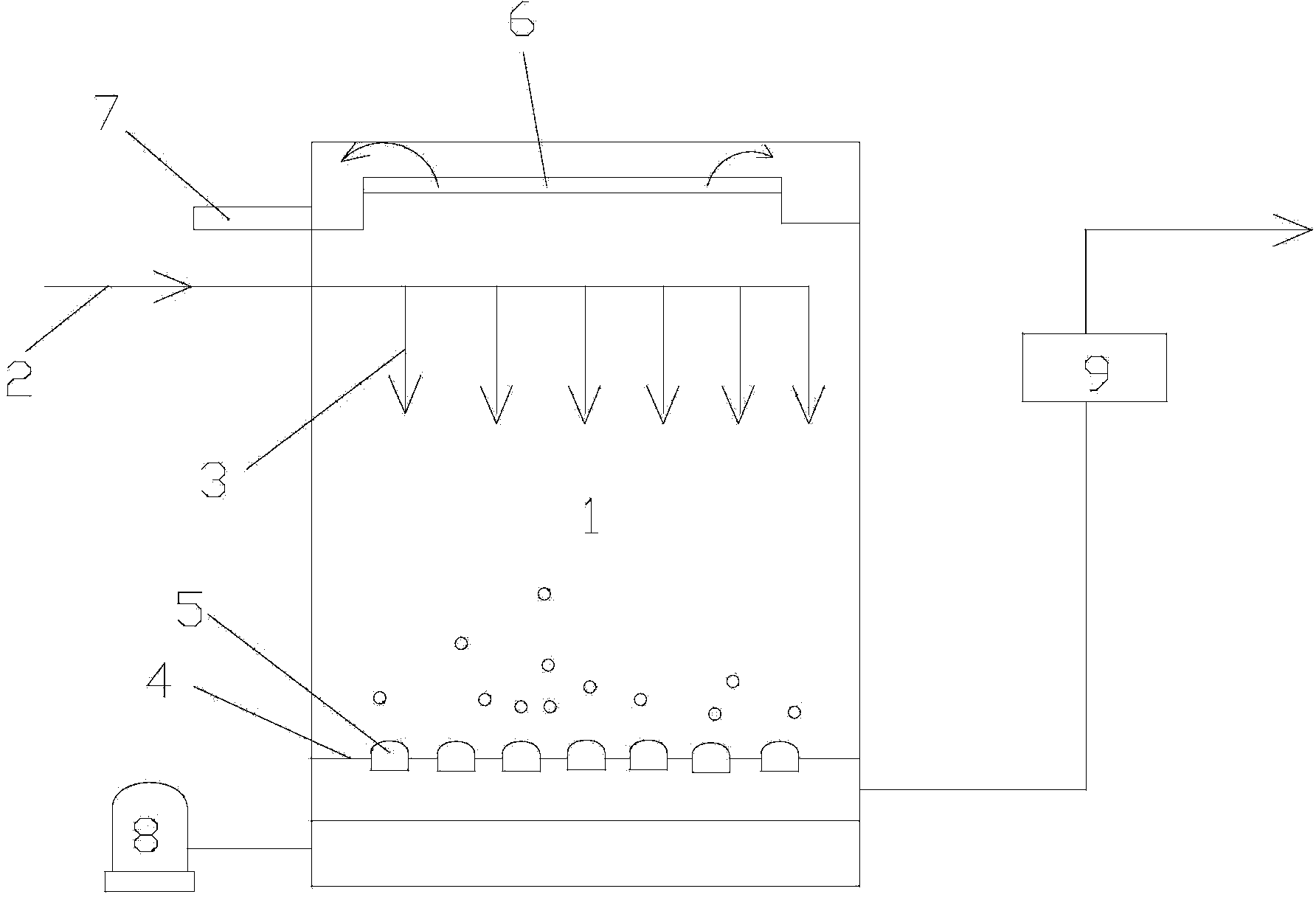

本發明公開了處理污水量不大的浮上裝置,包括處理筒,所述的處理筒的上部設置有進廢水管,所述的進廢水管上設置有若干噴頭,所述的處理筒的下部設置有底板,所述的底板上設置有多孔帽,所述的進廢水管的上部設置有環形槽,所述的環形槽內設置有絲網,所述的環形槽的上部設置有排泥渣口,所述的底板下部設置有空氣壓縮機和水位調節器,所述的水位調節器位于空氣壓縮機的上部。本發明結構簡單,采用曝氣浮選的方式處理,對于少量污水的處理,效率可觀,大大節約了污水處理成本。
權利要求書
1.處理污水量不大的浮上裝置,其特征在于,包括處理筒,所述的處理筒 的上部設置有進廢水管,所述的進廢水管上設置有若干噴頭,所述的處理筒的 下部設置有底板,所述的底板上設置有多孔帽,所述的進廢水管的上部設置有 環形槽,所述的環形槽內設置有絲網,所述的環形槽的上部設置有排泥渣口, 所述的底板下部設置有空氣壓縮機和水位調節器,所述的水位調節器位于空氣 壓縮機的上部。
2.根據權利要求1所述的處理污水量不大的浮上裝置,其特征在于,所述 的多孔帽為多孔陶瓷帽。
說明書
處理污水量不大的浮上裝置
技術領域
本發明涉及一種污水處理裝置,具體涉及一種處理污水量不大的浮上裝置。
背景技術
為了增加污水中懸浮顆粒的可浮性,以提高浮選效果,需要向污水中投加 各種化學藥劑來處理,F(xiàn)有的污水處理廠很多是采用加入浮選劑來處理,但是 浮選劑的種類很多,選擇很苛刻,對于處理污水量在1000-5000噸的污水廠,采 用這樣的方法投資較大。
發明內容
本發明為了解決上述技術問題,提供了一種經濟適用的處理污水量不大的 浮上裝置。
解決上述技術問題的技術方案如下:
處理污水量不大的浮上裝置,包括處理筒,所述的處理筒的上部設置有進 廢水管,所述的進廢水管上設置有若干噴頭,所述的處理筒的下部設置有底板, 所述的底板上設置有多孔帽,所述的進廢水管的上部設置有環形槽,所述的環 形槽內設置有絲網,所述的環形槽的上部設置有排泥渣口,所述的底板下部設 置有空氣壓縮機和水位調節器,所述的水位調節器位于空氣壓縮機的上部。
所述的多孔帽為多孔陶瓷帽。
本發明結構簡單,采用曝氣浮選的方式處理,對于少量污水的處理,效率 可觀,大大節約了污水處理成本。
