申請日2013.08.28

　　公開(公告)日2014.09.24

　　IPC分類號C02F11/06; C02F3/00; C02F11/12; C02F11/00

　　摘要

　　一種采用超臨界溶氣空化設備及其強化污泥減量的方法，屬于城鎮污水污泥處理技術領域。在汚泥高速流過收縮噴管時，從空氣吸入管引射空氣進入溶氣空化腔中與汚泥混合后依次進入一次擴散管及二次擴散管，然后從空化噴嘴噴入氧化反應釜中，最后經溶氣空化處理后的污泥從污泥輸出管排出。超臨界溶氣空化設備可以與生化反應池、回流及剩余污泥池或污泥均質池結合運行。由于靶式渦流空化發生器與氧化反應釜結合，實現了超臨界濕式氧化反應的條件，使污泥中的難降解有機物直接分解成CO2、H2O等，難降解有機物大分子鏈斷裂為小分子鏈，并進一步被氧化成脂肪酸，使BOD/COD比值提高，為后續生化反應創造有利條件，從而使污泥減量。污水廠使用該設備和方法后，污泥產出量減少了60-70%。

　　權利要求書

　　1.一種超臨界溶氣空化設備強化污泥減量的方法，超臨界溶氣空化設備包括 一個由收縮噴管(301)和空氣吸入管(302)構成的射流空化發生器，還包括 一個一次擴散管(314)和一個靶式渦流空化發生器，所述射流空化發生器 與一次擴散管(314)采用主體內套(313)連接在一起，主體內套(313)和靶式 渦流空化發生器設置在主體外套(315)中;所述收縮噴管(301)設有一個收 縮噴管喉管(301a)，收縮噴管喉管(301a)與主體內套(313)之間設有一個 帶孔的進氣調節板(303),所述一次擴散管(314)設有一個一次擴散管喉管 (314a)，一次擴散管喉管(314a)與主體內套(313)之間設有一個隔板(312), 在進氣調節板(303)與隔板(312)之間為溶氣空化腔(304);所述靶式渦流空 化發生器采用連接管(316)把一次擴散管(314)與二次擴散管(317)連接 在一起，二次擴散管(317)連接一個由靶板(318)封閉的集水套筒(308)， 集水套筒(308)的一周設有空化噴嘴(309)，鑲焊隔板(306)設置在連 接管(316)與主體外套(315)之間;污泥高速流過收縮噴管(301)時，從 空氣吸入管(302)引射空氣進入溶氣空化腔(304)中與污泥混合后依次進 入一次擴散管(314)及二次擴散管(317)，然后從空化噴嘴(309)噴入氧 化反應釜(307)中，最后經溶氣空化處理后的污泥從污泥輸出管(310) 排出;強化污泥減量的方法包括采用管道把生化反應池(7)、二次沉淀池 (8)、回流及剩余污泥池(5)、剩余污泥泵(9)、污泥均質池(10)和污 泥脫水機(11)依次連接在一起的污水污泥處理系統，其特征在于：它還 包括一個無堵塞排污泵(1)、回流污泥提升泵(6)和一個超臨界溶氣空化 裝置(3)，所述無堵塞排污泵(1)的吸入管路(13)連接生化反應池(7)、 回流及剩余污泥池(5)或污泥均質池(10)，無堵塞排污泵(1)的提升加 壓管路(2)連接超臨界溶氣空化裝置(3)，超臨界溶氣空化裝置(3)的 輸出管路(4)連接生化反應池(7)、回流及剩余污泥池(5)或污泥均質 池(10)，回流及剩余污泥池(5)采用回流污泥輸送管路(14)經回流污 泥提升泵(6)連接生化反應池(7)的污水進口管道。

　　2.根據權利要求1所述的一種采用超臨界溶氣空化設備強化污泥減量的方法， 其特征在于：所述無堵塞排污泵(1)的吸入管路(13)連接回流及剩余污 泥池(5)時，無堵塞排污泵(1)把回流及剩余污泥池容積的80-100%的污 泥量，提送至超臨界溶氣空化裝置(3)中進行溶氣空化處理，將溶氣空化 處理后60-100%的改性剩余污泥量通過回流污泥提升泵(6)經回流污泥輸 送管路(14)返送回生化反應池(7)進行再次生化處理，將溶氣空化處理 后0-40%的改性剩余污泥量通過剩余污泥泵(9)泵入污泥均質池(10)后， 由污泥脫水機(11)進行脫水處理。

　　3.根據權利要求1所述的一種采用超臨界溶氣空化設備強化污泥減量的方法， 其特征在于：所述無堵塞排污泵(1)的吸入管路(13)連接生化反應池(7) 時，無堵塞排污泵(1)把生化反應池(7)容積的80-100%污水量，提送至 超臨界溶氣空化裝置(3)中進行溶氣空化處理，處理后的污水經二次沉淀 池(8)沉淀后清水排放，將二次沉淀池(8)底沉淀壓縮的回流及剩余污 泥池容積的30-100%的污泥量的回流返送至生化反應池(7)，0-70%的剩余 污泥送至污泥脫水機(11)處理。

　　4.根據權利要求1所述的一種采用超臨界溶氣空化設備強化污泥減量的方法， 其特征在于：所述無堵塞排污泵(1)的吸入管路(13)連接污泥均質池(10) 時，無堵塞排污泵(1)把污泥均質池(10)容積的100%的污泥量，提送至 超臨界溶氣空化裝置(3)中進行溶氣空化處理，一部分被處理污泥經溢流 管道(15)溢流至生化反應池(7)進行再次生化處理，其余被處理污泥由 污泥脫水機(11)處理。

　　說明書

　　一種采用超臨界溶氣空化設備及其強化污泥減量的方法

　　技術領域

　　本發明涉及一種采用超臨界溶氣空化設備及其強化污泥減量的方法，屬于 城鎮污水污泥處理技術領域。

　　背景技術

　　城鎮污水處理廠，每10000m3水處理后產泥量(含水率80%)約5-10T，污 泥含有病源體、重金屬和持久性有機物等有害物質，這些物質需要進行處理。 目前國內外主要的污泥處理單元技術，濃縮、脫水、焚燒、填埋、厭氧消化、 好氧發酵、熱干化石灰穩定、污泥熱解、水熱處理等處理技術，均屬污泥產生 后對其進行處理的工藝技術，而這些處理方式帶來的是巨大的設備投資和高昂 的運行費用，同時，二次污染、安全風險難以避免。

　　污泥處理最經濟、效益的方法是從源頭著手，在污水處理過程中減少剩余 污泥的產生量。

　　發明內容

　　為了克服現有技術中存在的問題，本發明提供一種采用超臨界溶氣空化設 備及其強化污泥減量的方法，該設備和方法應投資少、運行費用低，與現有的 污水處理過程相結合，能有效減少剩余污泥的產生量。

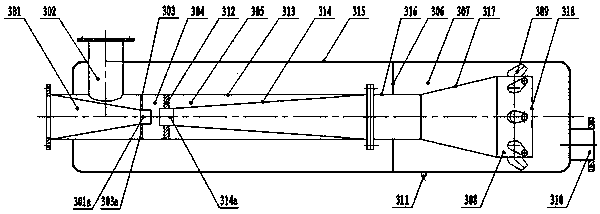

　　本發明采用的技術方案是：一種超臨界溶氣空化設備，它包括一個由收縮 噴管和空氣吸入管構成的射流空化發生器，它還包括一個一次擴散管和一個靶 式渦流空化發生器，所述射流空化發生器與一次擴散管采用主體內套連接在一 起，主體內套和靶式渦流空化發生器設置在主體外套中;所述收縮噴管設有一 個收縮噴管喉管，收縮噴管喉管與主體內套之間設有一個帶孔的進氣調節板, 所述一次擴散管設有一個一次擴散管喉管，一次擴散管喉管與主體內套之間設 有一個隔板,在進氣調節板與隔板之間為溶氣空化腔;所述靶式渦流空化發生 器采用連接管把一次擴散管與二次擴散管連接在一起，二次擴散管連接一個由 靶板封閉的集水套筒，集水套筒的一周設有空化噴嘴，鑲焊隔板設置在連接管 與主體外套之間;污泥高速流過收縮噴管時，從空氣吸入管引射空氣在溶氣空 化腔中與污泥混合后依次進入一次擴散管及二次擴散管，然后從空化噴嘴噴從 氧化反應釜中，最后經溶氣空化處理后的污泥從污泥輸出管排出。

　　一種采用超臨界溶氣空化設備強化污泥減量的方法，它包括采用管道把生 化反應池、二次沉淀池、回流及剩余污泥池、剩余污泥泵、污泥均質池和污泥 脫水機依次連接在一起的污水污泥處理系統，它還包括一個無堵塞排污泵、回 流污泥提升泵和一個超臨界溶氣空化裝置，所述無堵塞排污泵的吸入管路連接 生化反應池、回流及剩余污泥池或污泥均質池，無堵塞排污泵的提升加壓管路 連接超臨界溶氣空化裝置，超臨界溶氣空化裝置的輸出管路連接生化反應池、 回流及剩余污泥池或污泥均質池，回流及剩余污泥池采用回流污泥輸送管路經 回流污泥提升泵連接生化反應池的污水進口管道。

　　所述無堵塞排污泵的吸入管路連接回流及剩余污泥池時，無堵塞排污泵把 回流及剩余污泥池容積的80-100%的污泥量，提送至超臨界溶氣空化裝置中進 行溶氣空化處理，將溶氣空化處理后60-100%的改性剩余污泥量通過回流污泥 提升泵經回流污泥輸送管路返送回生化反應池進行再次生化處理，將溶氣空化 處理后0-40%的改性剩余污泥量通過剩余污泥泵泵入污泥均質池后，由污泥脫 水機進行脫水處理。

　　所述無堵塞排污泵的吸入管路連接生化反應池時，無堵塞排污泵把生化反 應池容積的80-100%污水量，提送至超臨界溶氣空化裝置中進行溶氣空化處理， 處理后的污水經二次沉淀池沉淀后清水排放，將二次沉淀池底沉淀壓縮的回流 及剩余污泥池容積的30-100%的污泥量的回流返送至生化反應池，0-70%的剩余 污泥送至污泥脫水機處理。

　　所述無堵塞排污泵的吸入管路連接污泥均質池時，無堵塞排污泵把污泥均 質池容積的100%的污泥量，提送至超臨界溶氣空化裝置中進行溶氣空化處理， 一部分被處理污泥經溢流管道溢流至生化反應池進行再次生化處理，其余被處 理污泥由污泥脫水機處理。

　　本發明的有益效果是：一種超臨界溶氣空化設備用無堵塞排污泵讓污泥高 速流過收縮噴管時，從空氣吸入管引射空氣在溶氣空化腔中與污泥混合后依次 進入一次擴散管及二次擴散管，然后從空化噴嘴噴從氧化反應釜中，最后經溶 氣空化處理后的污泥從污泥輸出管排出。超臨界溶氣空化設備可以與生化反應 池、回流及剩余污泥池或污泥均質池結合運行。由于靶式渦流空化發生器與氧 化反應釜的有機結合，實現了超臨界濕式氧化反應的條件，使污泥中的部分難 降解有機物直接分解成CO2、H2O及其他無機物等，另一部分難降解有機物大分 子鏈斷裂為小分子鏈，并進一步被氧化成脂肪酸，使BOD/COD比值提高，為后 續生化反應創造有利條件，從而達到污泥減量的目的。污水廠使用該設備和方 法后，污泥產出量減少了60-70%。
