申請日2013.09.23

　　公開(公告)日2013.12.25

　　IPC分類號C02F1/16

　　摘要

　　本發明公開了一種高濃度含鹽廢水的循環處理系統，包括蒸發室、冷凝室、固液分離器、混合槽、換熱器、熱泵機組、空冷器和風機，其中，蒸發室、冷凝室和風機彼此連接形成第一循環回路，蒸發室的濃鹽水出口依次連接有混合槽、換熱器，且換熱器的一個出水端與蒸發室的塔頂相連形成第二循環回路，蒸發室底部的結晶物出口與固液分離器相連接，且固液分離器的液體出水端與蒸發室相連接形成第三循環回路;冷凝室依次與熱泵機組的冷凝室、換熱器、熱泵機組的蒸發室、空冷器相連接，且空冷器的出水端與冷凝室的塔頂相連形成第四循環回路。廢水經過各循環回路的循環處理后，廢水中的鹽可結晶回收，產生的水回用，實現了高濃度含鹽廢水的資源化、無害化處理。

　　權利要求書

　　1.一種高濃度含鹽廢水的循環處理系統，其特征在于：包括蒸發室、冷凝室、固液 分離器、混合槽、換熱器、熱泵機組、空冷器和風機，其中，所述蒸發室、冷凝室和風機 彼此連接形成第一循環回路，所述蒸發室的濃鹽水出口通過管道及循環泵依次連接有混合 槽、換熱器，且換熱器的一個出水端與蒸發室的塔頂相連形成第二循環回路，所述蒸發室 底部的結晶物出口通過管道及循環泵與固液分離器相連接，且固液分離器的液體出水端通 過管道及循環泵與蒸發室相連接形成第三循環回路;所述冷凝室通過管道及循環泵依次與 熱泵機組的冷凝器、換熱器、熱泵機組的蒸發器、空冷器相連接，且空冷器的出水端與冷 凝室的塔頂相連形成第四循環回路。

　　2.根據權利要求1所述的循環處理系統，其特征在于：所述蒸發室和冷凝室的結構 相同，其內部從上至下依次設置有布水系統、填料層、收水器及儲槽。

　　3.根據權利要求2所述的循環處理系統，其特征在于：所述布水系統包括布水管路 及設置于布水管路上向下設置的布水噴頭。

　　4.根據權利要求2所述的循環處理系統，其特征在于：所述填料層上設置有填料， 所述填料為點波填料。

　　5.根據權利要求2所述的循環處理系統，其特征在于：所述收水器的外形為V型結 構。

　　6.根據權利要求1所述的循環處理系統，其特征在于：所述第二循環回路和第三循 環回路中的循環泵為螺桿泵，第四循環回路中的循環泵為普通離心泵。

　　7.根據權利要求1所述的循環處理系統，其特征在于：所述風機為軸流變頻風機。

　　8.根據權利要求1所述的循環處理系統，其特征在于：所述的換熱器為鈦板式換熱 器;所述的熱泵機組為溴化鋰吸收式熱泵機組。

　　9.根據權利要求1～8任一項所述的循環處理系統，其特征在于：所述循環處理系統 還包括對整個系統實現自動運行控制的PLC控制系統。

　　10.一種高濃度含鹽廢水的循環處理工藝，其特征在于：包括以下步驟：

　　1)一次循環：蒸發室對濃鹽水進行蒸發，在風機的作用下，空氣在蒸發室和冷凝室 內進行強制循環，冷空氣在蒸發室內經過與原水換熱后攜帶一部分水氣和熱量至冷凝室 中，并在冷凝室中與冷卻水換熱降溫，降溫后的空氣又在風機的作用下返回至蒸發室中;

　　2)二次循環：高濃度含鹽廢水原水在混合槽中與蒸發室蒸發產生的濃鹽水混合后， 進入換熱器中換熱升溫后返回至蒸發室內進行蒸發;

　　3)三次循環：蒸發室底部富集的含有結晶物的混合液經進入到固液分離器中進行脫 水分離，脫水產生的濃水返回至蒸發室中進行蒸發;

　　4)四次循環：冷凝室中產生的高溫冷卻水進入到熱泵機組的冷凝器中升溫，然后進 入換熱器中與二次循環步驟中的廢水換熱冷卻后進入到熱泵機組的蒸發器中降溫，隨后， 冷卻水進入到空冷器中進行再次降溫后從塔頂返回至冷凝室中。

　　說明書

　　一種高濃度含鹽廢水的循環處理系統及工藝

　　技術領域

　　本發明涉及一種廢水的處理系統，具體涉及一種高濃度含鹽廢水的蒸發結晶循環處 理系統及工藝，屬于環保水處理領域。

　　背景技術

　　隨著我國工業的發展，工業廢水的排放量日益增加，其中較大一部分是高濃度含鹽 廢水，該廢水對生態環境有諸多危害，而工業上主要處理方法是利用高效耐鹽菌處理或加 水稀釋排放，這樣既浪費了大量水資源，又不能從總量上控制排入環境中的鹽量，所以高 濃度含鹽廢水的處理已成為國內環保行業急需解決的難題。

　　為了解決高濃度含鹽廢水處理問題，近些年出現了許多的蒸發濃縮結晶設備，但這 些設備基本上都是相對獨立的操作單元。例如，蒸發有單效蒸發、多效蒸發、升膜蒸發及 降膜蒸發等，而結晶也分為濃縮結晶、冷卻結晶、等電點結晶等。其中每個操作單元中設 備的結構都比較復雜，功能單一，設備操作不夠方便，而且各單元操作的能耗相對較高， 能量重復利用率比較低。因此，這種不具有通用性的單元操作給企業生產帶來不便。機械 蒸汽再壓縮技術中使用了循環壓縮機，對二次蒸汽再壓縮，然后給原水進行加熱，與傳統 結晶器相比，能耗得到了一定的節約。但不足的是，相應配套的設備也隨之增加，是整個 系統變得復雜，占地面積較大，運行費用也相對增加。在降膜蒸發技術中針對現有生產技 術中換熱效果差，蒸發效率低等缺點，提拱了一種結構合理的切向進料的高效降膜蒸發器， 從而實現了液體流入導熱裝置時均勻，大大提高了換熱效率。但是，關于降膜蒸發易積垢 堵塞的問題沒有解決，而且降膜蒸發存在能耗高，熱量重復利用低等特點。因此，在蒸發 濃縮結晶過程中如何提高熱能的利用率，降低運行成本，并使蒸發濃縮結晶一體化，實現 高效穩定運行以及具有一定通用性的系統單元一直是廢水處理行業亟待解決的問題。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種結構緊湊、系統化，占地面積小、 能耗低、能量重復利用率高、運行費用低，高效、節能、運行效果穩定的高濃度含鹽廢水 的蒸發結晶循環處理系統，本發明還提供了一種所述循環處理系統的處理工藝。

　　為實現上述目的，本發明通過以下技術方案實現：

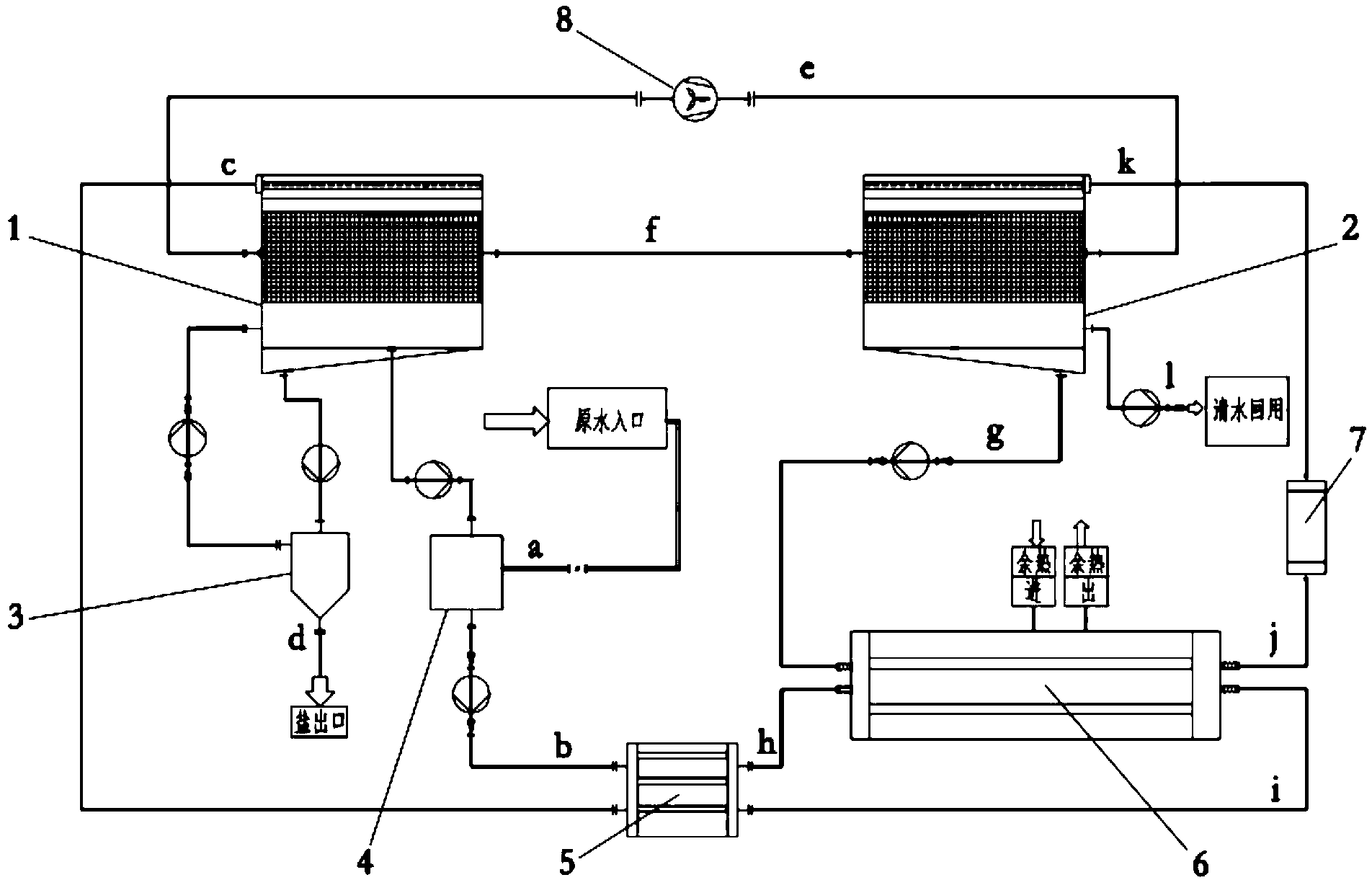

　　一種高濃度含鹽廢水的循環處理系統，包括蒸發室、冷凝室、固液分離器、混合槽、 換熱器、熱泵機組、空冷器和風機，其中，所述蒸發室、冷凝室和風機彼此連接形成第一 循環回路，所述蒸發室的濃鹽水出口通過管道及循環泵依次連接有混合槽、換熱器，且換 熱器的一個出水端與蒸發室的塔頂相連形成第二循環回路，所述蒸發室底部的結晶物出口 通過管道及循環泵與固液分離器相連接，且固液分離器的液體出水端通過管道及循環泵與 蒸發室相連接形成第三循環回路;所述冷凝室通過管道及循環泵依次與熱泵機組的冷凝 器、換熱器、熱泵機組的蒸發器、空冷器相連接，且空冷器的出水端與冷凝室的塔頂相連 形成第四循環回路。

　　優選的是：所述蒸發室和冷凝室的結構相同，其內部從上至下依次設置有布水系統、 填料層、收水器及儲槽。

　　優選的是：所述布水系統包括布水管路及設置于布水管路上向下設置的布水噴頭。

　　優選的是：所述填料層上設置有填料，所述填料為點波填料。

　　優選的是：所述收水器的外形為V型結構。

　　優選的是：所述第二循環回路和第三循環回路中的循環泵為螺桿泵，第四循環回路 中的循環泵為普通離心泵。

　　優選的是：所述風機為軸流變頻風機。

　　優選的是：所述的換熱器為鈦板式換熱器;所述的熱泵機組為溴化鋰吸收式熱泵機 組。

　　優選的是：所述循環處理系統還包括對整個系統實現自動運行控制的PLC控制系統。

　　一種高濃度含鹽廢水的循環處理工藝，包括以下步驟：

　　1)一次循環：蒸發室對濃鹽水進行蒸發，在風機的作用下，空氣在蒸發室和冷凝室 內進行強制循環，冷空氣在蒸發室內經過與原水換熱后攜帶一部分水氣和熱量至冷凝室 中，并在冷凝室中與冷卻水換熱降溫，降溫后的空氣又在風機的作用下返回至蒸發室中;

　　2)二次循環：高濃度含鹽廢水原水在混合槽中與蒸發室蒸發產生的濃鹽水混合后， 進入換熱器中換熱升溫后返回至蒸發室內進行蒸發;

　　3)三次循環：蒸發室底部富集的含有結晶物的混合液經進入到固液分離器中進行脫 水分離，脫水產生的濃水返回至蒸發室中進行蒸發;

　　4)四次循環：冷凝室中產生的高溫冷卻水進入到熱泵機組的冷凝器中升溫，然后進 入換熱器中與二次循環步驟中的廢水換熱冷卻后進入到熱泵機組的蒸發器中降溫，隨后， 冷卻水進入到空冷器中進行再次降溫后從塔頂返回至冷凝室中。

　　相比于現有的廢水蒸發結晶處理系統，本發明的循環處理系統具有以下優點：

　　1)本發明的循環處理系統利用的是低溫循環水、沖渣水、地?zé)嵛菜�、太�?yáng)能熱水、 廢熱油等余熱，因此，系統高效節能，相應大大減少了系統的運行費用;

　　2)由于蒸發溫度在80℃以下，溫度相對較低，因此可實現低溫高效;

　　3)通過噴淋冷凝，可將水氣所攜帶的能量轉移進水里，進而在經過機組的吸收給原 水加熱，充分利用了能量，回收了能量，能量重復利用率高;

　　4)整個系統處于密閉狀態，不產生任何廢氣，不向空氣中排放任何氣體，不污染環 境;

　　5)通過不斷循環蒸發與濃縮處理，最終使得廢水中的鹽結晶，系統產生的清水可進 行回用，處理徹底，達到真正的“零排放”要求，實現了各類高濃度含鹽廢水的資源化和 無害化處理;

　　6)處理對象廣泛，對化工類、制藥類、以及各種高濃度含鹽廢水以及海水淡化等均 適用;

　　7)無高溫高壓設備，系統運行安全可靠，并且智能;

　　8)并將蒸發與結晶有效的融合，占地面積小，實現了系統一體化。
