申請日2013.08.28

　　公開(公告)日2015.02.11

　　IPC分類號F25D19/00; F25D21/14

　　摘要

　　本發明揭示了一種制冷裝置變溫室的化霜水處理方法，該方法包括以下步驟：提供內膽，在內膽的頂壁和至少一側壁間設置連接傾斜壁;在且僅在內膽的側壁和傾斜壁上設置蒸發器。本發明提供的制冷裝置的變溫室可以提供10~﹣18°變溫區間，并且，由于設置了傾斜壁，其上可能產生的化霜水會沿著傾斜壁滑落至變溫室底部，并進而被排出變溫室外，不會對儲藏的食品產生污染。

　　權利要求書

　　1.一種制冷裝置變溫室的化霜水處理方法，其特征在于，該方法包括以下步驟：

　　提供內膽，在內膽的頂壁和至少一側壁間設置連接傾斜壁;

　　在且僅在內膽的側壁和傾斜壁上設置蒸發器。

　　2.根據權利要求1所述的方法，其特征在于，所述“在內膽的頂壁和至少一側壁間設置連接傾斜壁”具體包括：

　　在內膽的頂壁和左側壁之間設置連接左斜壁，在內膽的頂壁和右側壁之間設置連接右斜壁。

　　3.根據權利要求2所述的方法，其特征在于，所述左斜壁與所述頂壁之間夾呈的角度等于所述右斜壁與所述頂壁之間夾呈的角度。

　　4.根據權利要求3所述的方法，其特征在于，所述左斜壁與所述頂壁之間夾呈的角度范圍為130°~150°，所述右斜壁與所述頂壁之間夾呈的角度范圍為130°~150°。

　　5.根據權利要求4所述的方法，其特征在于，所述左斜壁與所述頂壁之間夾呈的角度為150°，所述右斜壁與所述頂壁之間夾呈的角度為150°。

　　6.根據權利要求3所述的方法，其特征在于，所述左斜壁與所述右斜壁的面積之和大于等于所述底壁的面積的二分之一。

　　7.根據權利要求3所述的方法，其特征在于，所述左斜壁及右斜壁的的寬度自所述內膽的開口向所述后壁延伸的方向上逐漸減小。

　　8.根據權利要求3所述的方法，其特征在于，所述左斜壁及右斜壁上設置的蒸發器的蒸發面積相等。

　　9.一種制冷裝置變溫室的化霜水處理方法，其特征在于，該方法包括以下步驟：

　　提供內膽，在內膽的頂壁和至少一側壁間設置連接傾斜壁;

　　至少在內膽的頂壁上設置具有第一蒸發面積的蒸發器，并在內膽的傾斜壁上設置具有第二蒸發面積的蒸發器，且所述第一蒸發面積小于第二蒸發面積。

　　10.根據權利要求9所述的方法，其特征在于，所述“在內膽的頂壁和至少一側壁間設置連接傾斜壁”具體包括：

　　在內膽的頂壁和左側壁之間設置連接左斜壁，在內膽的頂壁和右側壁之間設置連接右斜壁。

　　說明書

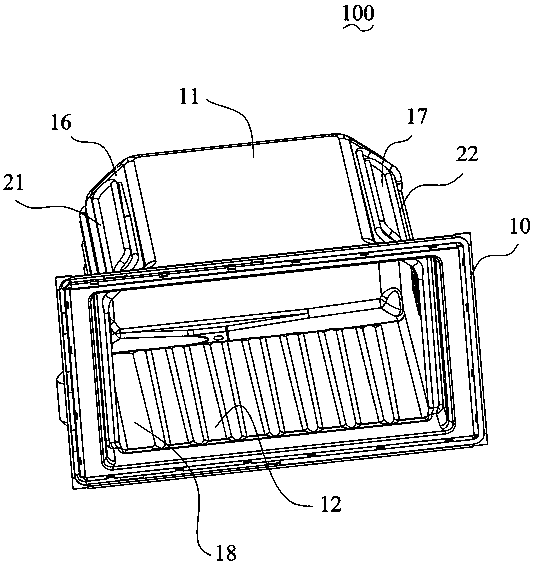

　　制冷裝置變溫室的化霜水處理方法

　　技術領域

　　本發明屬于家用電器制造技術領域，具體涉及一種制冷裝置變溫室的化霜水處理方法。

　　背景技術

　　現有直冷冰箱的變溫室中，如果要求實現10~﹣18°的變溫區間，通常是在變溫室內膽的后壁、底壁、及頂壁貼附蒸發器，配合傳感器的傳感控制，實現10~﹣18°的變溫范圍，由此帶來的問題是，在變溫室的溫度被調高或者斷電時，內膽的頂壁會凝結產生化霜水，這些化霜水會垂直滴落至下方的儲藏食品中，造成污染;由于變溫室內的溫度相對較高處位于變溫室中靠近頂壁處，如果取消頂壁上貼附的蒸發器，就不能實現10~﹣18°的變溫區間，目前的技術中，如果取消頂壁上貼附的蒸發器，則僅能保證冰箱變溫室的溫度在10~﹣7°間可控，變溫范圍較小，不能滿足消費者的使用需求。

　　發明內容

　　本發明的目的在于提供一種制冷裝置變溫室的制造方法，其可以在保證10~﹣18°的變溫區間同時，保證不會有化霜水滴垂直滴落到下方對應的儲藏食品中。

　　為了實現上述發明目的，本發明提供一種制冷裝置變溫室的化霜水處理方法，該方法包括以下步驟：

　　提供內膽，在內膽的頂壁和至少一側壁間設置連接傾斜壁;

　　在且僅在內膽的側壁和傾斜壁上設置蒸發器。

　　作為本發明的進一步改進，所述“在內膽的頂壁和至少一側壁間設置連接傾斜壁”具體包括：

　　在內膽的頂壁和左側壁之間設置連接左斜壁，在內膽的頂壁和右側壁之間設置連接右斜壁。

　　作為本發明的進一步改進，所述左斜壁與所述頂壁之間夾呈的角度等于所述右斜壁與所述頂壁之間夾呈的角度。

　　作為本發明的進一步改進，所述左斜壁與所述頂壁之間夾呈的角度范圍為130°~150°，所述右斜壁與所述頂壁之間夾呈的角度范圍為130°~150°。

　　作為本發明的進一步改進，所述左斜壁與所述頂壁之間夾呈的角度為150°，所述右斜壁與所述頂壁之間夾呈的角度為150°。

　　作為本發明的進一步改進，所述左斜壁與所述右斜壁的面積之和大于等于所述底壁的面積的二分之一。

　　作為本發明的進一步改進，所述左斜壁及右斜壁的的寬度自所述內膽的開口向所述后壁延伸的方向上逐漸減小。

　　作為本發明的進一步改進，所述左斜壁及右斜壁的面積相等。

　　作為本發明的進一步改進，所述左斜壁及右斜壁上設置的蒸發器的蒸發面積相等。

　　上述發明目的還可以通過以下技術方案實現，提供一種制冷裝置變溫室的化霜水處理方法，該方法包括以下步驟：

　　提供內膽，在內膽的頂壁和至少一側壁間設置連接傾斜壁;

　　在內膽的頂壁上設置具有第一蒸發面積的蒸發器，并在內膽的傾斜壁上設置具有第二蒸發面積的蒸發器，且所述第一蒸發面積小于第二蒸發面積。

　　作為本發明的進一步改進，所述“在內膽的頂壁和至少一側壁間設置連接傾斜壁”具體包括：

　　在內膽的頂壁和左側壁之間設置連接左斜壁，在內膽的頂壁和右側壁之間設置連接右斜壁。

　　與現有技術相比，本發明提供的制冷裝置變溫室的化霜水處理方法通過在頂壁及至少一側壁間連接傾斜壁，并將蒸發器設置在側壁及傾斜壁上，如此，設置在傾斜壁上的蒸發器取代原本設置在頂壁上的蒸發器，保證可以實現10~﹣18°的變溫區間，而傾斜壁上可能產生的化霜水會沿著傾斜壁進而滑落至變溫室底部，并進而被排出變溫室外，不會對儲藏的食品產生污染。
