申請日2013.09.23

　　公開(公告)日2014.03.12

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種廢水處理領域，尤其是涉及一種高氨氮脫硝催化劑生產廢水處理系統。其主要是解決現有技術所存在的當廢水BOD5值較低時，廢水生化性較差，不能很好地保證生化處理效果，當利用稀硫酸作為氨洗滌塔的吸收劑時，廢水中鹽含量(硫酸銨)較高，影響生化處理效果等的技術問題。本實用新型包括收集池(1)，其特征在于所述的收集池(1)通過管路連接有網格反應沉淀池(2)，網格反應沉淀池通過管路連接有蒸發結晶裝置(3)，蒸發結晶裝置連接有可通入污水的調節池(4)，調節池連接生化處理池(5)，生化處理池通過污泥管連接有污泥池(6)。

　　權利要求書

　　1.一種高氨氮脫硝催化劑生產廢水處理系統，包括收集池(1)，其特征在于所述的收集池(1)通過管路連接有網格反應沉淀池(2)，網格反應沉淀池通過管路連接有蒸發結晶裝置(3)，蒸發結晶裝置連接有可通入污水的調節池(4)，調節池連接生化處理池(5)，生化處理池通過污泥管連接有污泥池(6)。

　　2.根據權利要求1所述的一種高氨氮脫硝催化劑生產廢水處理系統，其特征在于所述的污泥池(6)通過管路連通收集池(1)。

　　3.根據權利要求1或2所述的一種高氨氮脫硝催化劑生產廢水處理系統，其特征在于所述的網格反應沉淀池(2)上設有可通入聚合氯化鋁、聚丙烯酰胺的藥劑罐(7)。

　　說明書

　　一種高氨氮脫硝催化劑生產廢水處理系統

　　技術領域

　　本實用新型涉及一種廢水處理領域，尤其是涉及一種高氨氮脫硝催化劑 生產廢水處理系統。

　　背景技術

　　隨著我國脫硝催化劑產業逐漸的發展，其產生的廢水處理問題也日益突 出。脫硝催化劑生產過程中會產生高氨氮含量的生產廢水，如不經處理，排 入外部環境將導致水體的富營養化，影響生態環境。

　　催化劑生產過程中產生的廢水主要來源有：含氨洗滌塔廢水、模具清洗 房廢水、含氨尾氣管道清洗廢水、混合機清洗廢水及少量乳酸、MEA廢液及 部分地面沖洗水。

　　廢水水質具有如下特性：

　　(1)廢水中含有部分TiO2、WO3、V2O5、玻璃纖維等生產原料成分;

　　(2)廢水中氨氮濃度較高，尤其是氨洗滌塔排放廢水，可達到1000mg/ L以上;

　　(3)氨洗滌塔(氨氣經3%稀硫酸溶液吸收)廢水含鹽量高;

　　(4)生產廢水BOD5值較低，廢水可生化性較差;

　　(5)不同水源來水水質相差大且根據生產周期不同，且不同生產階段 產生的水量變化較大。

　　目前，現有脫硝催化劑生產廢水工藝均未針對高氨氮含量的廢水進行預 處理，不能穩定保證出水水質。專利CN101863591B針對脫硝催化劑廢水提出 了沉淀與SBR生化處理的組合工藝，但1)當廢水BOD5值較低時，廢水生化性 較差，不能很好地保證生化處理效果;2)當利用稀硫酸作為氨洗滌塔的吸 收劑時，廢水中鹽含量(硫酸銨)較高，影響生化處理效果。以上兩種情況 存在時均不能保障出水穩定達標。

　　實用新型內容

　　本實用新型是提供一種高氨氮脫硝催化劑生產廢水處理系統，其主要是 解決現有技術所存在的當廢水BOD5值較低時，廢水生化性較差，不能很好地 保證生化處理效果，當利用稀硫酸作為氨洗滌塔的吸收劑時，廢水中鹽含量 (硫酸銨)較高，影響生化處理效果等的技術問題。

　　本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

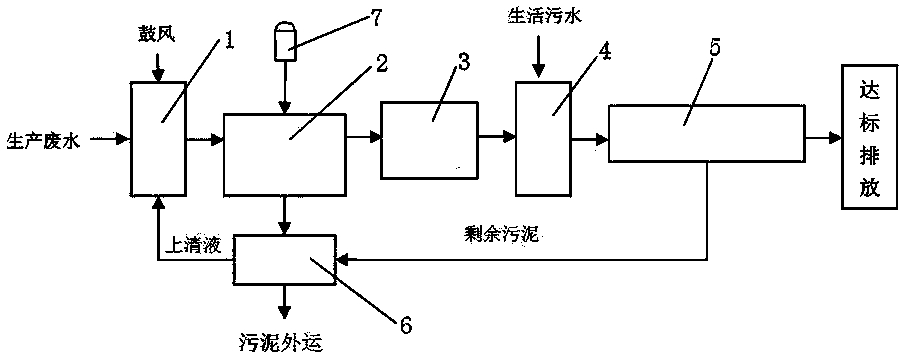

　　本實用新型的一種高氨氮脫硝催化劑生產廢水處理系統，包括收集池， 所述的收集池通過管路連接有網格反應沉淀池，網格反應沉淀池通過管路連 接有蒸發結晶裝置，蒸發結晶裝置連接有可通入污水的調節池，調節池連接 生化處理池，生化處理池通過污泥管連接有污泥池。

　　作為優選，所述的污泥池通過管路連通收集池。

　　作為優選，所述的網格反應沉淀池上設有可通入聚合氯化鋁、聚丙烯酰 胺的藥劑罐。

　　因此，本實用新型工藝采用的蒸發結晶預處理可以處理高氨氮及高含鹽 量的生產廢水，減少對生化處理效果的沖擊;引入的生活污水一方面可節約 廠區污水處理設施投資，另一方面可有效提高廢水的生化性，增強后續生化 處理效果;工藝中間增加調節池，可以有效調節廢水水質與水量;經本實用 新型工藝處理的脫硝催化劑生產廢水可使出水水質達到甚至優于《污水綜合 排放標準》(GB 8978-1996)一級排放標準。

　　某省能源集團下屬脫硝催化劑生產廢水經該工藝處理的各工藝段水質情 況如下：

　　表1各工藝段水質情況(單位mg/L)

　　從上表中可看出，經該工藝預處理后，調節池中廢水氨氮含量急劇減少 ，并且在調節池引入生活污水后，廢水生化性得到提高，最終出水指標優于 《污水綜合排放標準》(GB8978-1996)一級排放標準。
