申請日2013.09.27

　　公開(公告)日2014.05.07

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開了一種可分離無機污泥的多級處理厭氧反應器，它在反應器殼體內至少設有一級三相分離器，三相分離器頂部設有溢流堰，反應器殼體的頂部設有氣液分離器，氣液分離器設有向外排放的沼氣管以及伸入殼體下部的下降管，三相分離器設有接入氣液分離器的上升管，反應器殼體下部設有倒錐排泥斗和布水器，布水器的布水支管以切線方向水平接入倒錐排泥斗，倒錐排泥斗的底部連接排泥管。本實用新型可實現內循環和外循環相結合，通過提高上升流速使反應器中顆粒污泥流態化，提高傳質效果，處理中高濃度有機廢水容積負荷可達30kgCOD/(m3·d)以上。本實用新型實現了無機污泥的分離，可定期將反應器中無機污泥排出，保持反應器高效運行。

　　權利要求書

　　1.一種可分離無機污泥的多級處理厭氧反應器，包括反應器殼體(3)， 反應器殼體(3)內至少設有一級三相分離器，三相分離器頂部設有溢流堰 (13)，反應器(3)殼體頂部設有氣液分離器(12)，氣液分離器(12)設有 向外排放的沼氣管(11)以及伸入殼體下部的下降管(5)，三相分離器設有 接入氣液分離器(12)的上升管，其特征在于，反應器(3)殼體下部設有倒 錐排泥斗(16)和布水器(17)，布水器(17)的布水支管以切線方向水平接 入倒錐排泥斗(16)，倒錐排泥斗(16)的底部連接排泥管(1)。

　　2.根據權利要求1所述的可分離無機污泥的多級處理厭氧反應器，其特 征在于，所述反應器殼體(3)上部設有與溢流堰(13)出水口連通的回流管 (9)和出水管(14)，出水管(14)接下一道工序的裝置，回流管(9)與布 水器(17)的進水端連通。

　　3.根據權利要求1或2所述的可分離無機污泥的多級處理厭氧反應器， 其特征在于，所述反應器殼體(3)的下部設有進泥管(2)。

　　4.根據權利要求1或2所述的可分離無機污泥的多級處理厭氧反應器， 其特征在于，所述三相分離器設有兩級，一級三相分離器(6)設置在反應器 殼體中部，二級三相分離器(8)設置在反應器殼體上部。

　　說明書

　　可分離無機污泥的多級處理厭氧反應器

　　技術領域

　　本實用新型涉及一種廢水處理設備，特別是一種可分離無機污泥的多級處 理厭氧反應器。

　　背景技術

　　隨著工業生產的迅速發展，環境問題越來越引起人們的重視，而其中廢水 處理是目前關注的重點。廢水的厭氧生物處理，是一種無害化廢水處理技術， 其利用厭氧微生物將廢水中的污染物降解，同時可產生優質的生物質能源—— 沼氣。

　　厭氧反應器是廢水厭氧處理的關鍵設備，隨著研究的深入，厭氧反應器向 低能高效的方向發展。目前，內循環流化床形式反應器是研究的熱點，其具有 傳質效果好、有機負荷高、停留時間短、占地面積小、運行成本低、維護方便、 污泥不宜流失等優點，是厭氧反應器的發展方向。

　　目前的厭氧反應器在運行過程中經常會出現由于來水預處理沒做好而導 致泥砂富集、鈣化污泥累積的情況。如果沒有針對無機污泥分離、排放的設計， 在排無機污泥時會造成微生物大量流失，進而影響厭氧反應器的處理效果。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種可分離無機污泥的多級處理 厭氧反應器，使其在保持內循環厭氧反應器優點的同時可定期將反應器中無機 污泥排出，保持反應器高效運行。

　　本實用新型以如下技術方案解決上述技術問題：

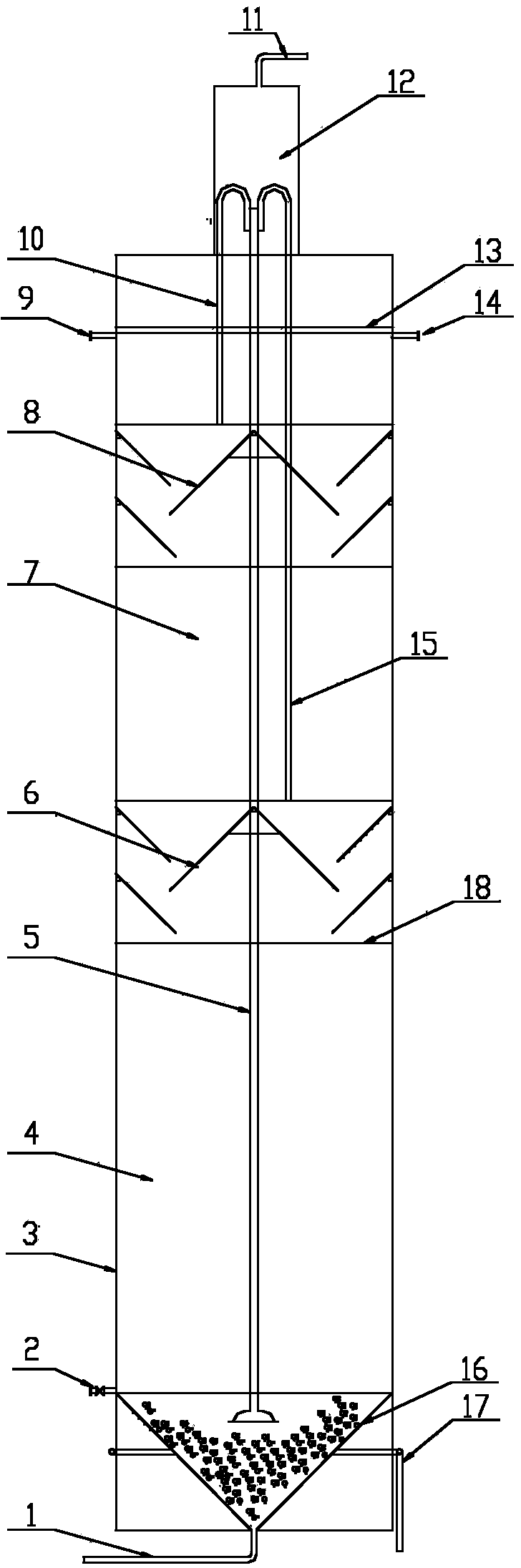

　　本實用新型一種可分離無機污泥的多級處理厭氧反應器，包括反應器殼體 3，反應器殼體3內至少設有一級三相分離器，三相分離器頂部設有溢流堰13， 反應器殼體3的頂部設有氣液分離器12，氣液分離器12設有向外排放的沼氣 管11以及伸入殼體下部的下降管5，三相分離器設有接入氣液分離器12的上 升管，反應器殼體3的下部設有倒錐排泥斗16和布水器17，布水器17的布 水支管以切線方向水平接入倒錐排泥斗16，倒錐排泥斗16的底部連接排泥管 1。

　　本實用新型可分離無機污泥的多級處理厭氧反應器，所述反應器殼體3 上部設有與溢流堰13出水口連通的回流管9和出水管14，出水管14接下一 道工序的裝置，回流管9與布水器17的進水端連通。

　　本實用新型可分離無機污泥的多級處理厭氧反應器，所述反應器殼體3 下部設有進泥管2。

　　本實用新型可分離無機污泥的多級處理厭氧反應器，所述三相分離器設有 兩級，一級三相分離器6設置在反應器殼體中部，二級三相分離器8設置在反 應器殼體上部。

　　本實用新型反應器具有以下優點：

　�、賹�內循環和外循環結合以提高傳質效果。

　�、谟袡C(jī)負荷高，處理中高濃度有機廢水時，容積負荷可達30kgCOD/(m3·d) 以上。

　�、鄹邚奖却螅�占地面積小，基建投資小。

　　④多級處理，使廢水處理更徹底。

　�、菘箾_擊能力強，處理效果穩定。

　�、蘅捎行�排出無機污泥。
