申請日2013.09.27

　　公開(公告)日2014.04.30

　　IPC分類號E03F5/14

　　摘要

　　本實用新型屬于雨水處理技術領域，尤其涉及初期雨水處理裝置，包括箱體，所述箱體通過隔板分隔形成各自獨立的排水腔和用于收集并處理初期雨水的處理腔，所述處理腔內設有過濾組件，所述隔板的底部設有用于連通所述排水腔與所述處理腔的通孔，所述排水腔設有與外界相通的排水口，所述箱體設有與所述排水腔相通的第一進水口，排水腔與現有的雨水口結構相同，可快速排出雨水，防止內澇，處理腔用于初期雨水的收集與處理，可沉積初期雨水的泥沙并過濾吸附初期雨水中的污染物，初期雨水經由處理腔內的過濾組件過濾后，直接進入城市排水系統中，不會污染水體，處理腔可根據服務區域面積靈活設計處理腔的容積，結構簡單，便于使用與維護。

　　權利要求書

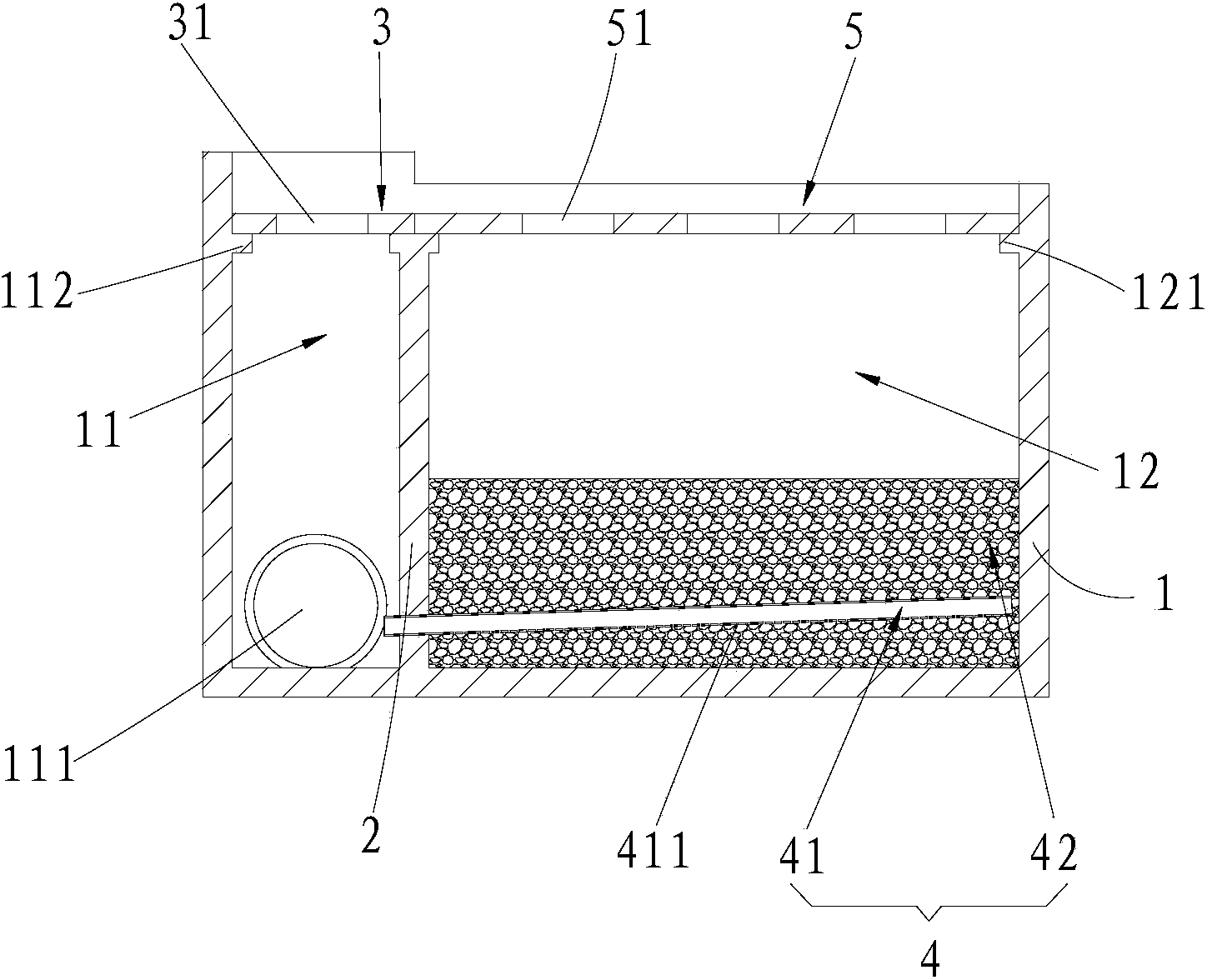

　　1.初期雨水處理裝置，其特征在于：包括箱體，所述箱體通過隔板分隔形成各自獨立的排水腔和用于收集并處理初期雨水的處理腔，所述處理腔內設有過濾組件，所述隔板的底部設有用于連通所述排水腔與所述處理腔的通孔，所述排水腔設有與外界相通的排水口，所述箱體設有與所述排水腔相通的第一進水口。

　　2.如權利要求1所述的初期雨水處理裝置，其特征在于：所述過濾組件包括集水管，所述集水管傾斜設置于所述通孔內，并與所述排水腔相通，所述集水管靠近所述箱體底端的一側設有集水孔。

　　3.如權利要求2所述的初期雨水處理裝置，其特征在于：所述通孔的中心距所述隔板的底端10～30cm。

　　4.如權利要求3所述的初期雨水處理裝置，其特征在于：所述過濾組件還包括設置于所述處理腔內的過濾層，所述過濾層的高度為所述處理腔深度的1/3～1/2，所述集水管設于所述過濾層內。

　　5.如權利要求1至4中任一項所述的初期雨水處理裝置，其特征在于：所述排水腔的頂端邊緣高于所述處理腔的頂端邊緣。

　　6.如權利要求5所述的初期雨水處理裝置，其特征在于：所述箱體頂端開口，所述排水腔的上方蓋設有第一蓋板，所述第一進水口設置于所述第一蓋板上。

　　7.如權利要求6所述的初期雨水處理裝置，其特征在于：所述處理腔上方蓋設有第二蓋板，所述第二蓋板設有與所述處理腔相通的第二進水口，所述第一蓋板與所述第二蓋板在同一平面上。

　　8.如權利要求7所述的初期雨水處理裝置，其特征在于：所述隔板的端部設有第一凸緣，所述排水腔的內壁設有與所述第一凸緣相對的第二凸緣，所述第二凸緣與所述第一凸緣形成用于支撐所述第一蓋板的第一支撐部。

　　9.如權利要求8所述的初期雨水處理裝置，其特征在于：所述處理腔的內壁設有與所述第一凸緣相對的第三凸緣，所述第三凸緣與所述第一凸緣形成用于支撐所述第二蓋板的第二支撐部。

　　10.如權利要求1至4中任一項所述的初期雨水處理裝置，其特征在于：所述箱體與所述隔板一體成型。

　　說明書

　　初期雨水處理裝置

　　技術領域

　　本實用新型屬于雨水處理技術領域，尤其涉及初期雨水處理裝置。

　　背景技術

　　降雨初期，雨水溶解了空氣中大量的酸性氣體，如汽車尾氣、工廠排放的 廢氣等污染性氣體，雨水降落地面后，又由于沖刷瀝青油氈屋面、瀝青混凝土 道路、建筑工地等，使得初期雨水中含有大量的有機物、病原體、重金屬、油 脂等污染物質，特別是在南方沙土性質的城市，土質疏松，雨水沖刷下易于發 生水土流失，因此，初級雨水具有水量大，污染程度高，泥沙含量高等特點， 若初期雨水未加處理由城市排水系統的雨水口直接排入自然承受水體，將會對 水體造成非常嚴重的污染，因此必須對初期雨水進行處理。

　　目前，國內開發了一些處理初期雨水的裝置，可用于分離初期雨水中的污 染物，但大部分裝置占地面積較大，需要設置獨立的集水設施、吸附單元和儲 水設施等，結構復雜，不便于安裝和維護，因此，限制其廣泛應用。

　　實用新型內容

　　本實用新型提供的初期雨水處理裝置，旨在解決現有初期雨水處理裝置結 構復雜，不便于使用的問題。

　　為解決上述技術問題，本實用新型提供初期雨水處理裝置的技術方案是， 包括箱體，所述箱體通過隔板分隔形成各自獨立的排水腔和用于收集并處理初 期雨水的處理腔，所述處理腔內設有過濾組件，所述隔板的底部設有用于連通 所述排水腔與所述處理腔的通孔，所述排水腔設有與外界相通的排水口，所述 箱體設有與所述排水腔相通的第一進水口。

　　具體地，所述過濾組件包括集水管，所述集水管傾斜設置于所述通孔內， 并與所述排水腔相通，所述集水管靠近所述箱體底端的一側設有集水孔。。

　　優選地，所述通孔的中心距所述隔板的底端10～30cm。

　　進一步地，所述過濾組件還包括設置于所述處理腔內的過濾層，所述過濾 層的高度為所述處理腔深度的1/3～1/2，所述集水管設于所述過濾層內。

　　優選地，所述排水腔的頂端邊緣高于所述處理腔的頂端邊緣。

　　進一步地，所述箱體頂端開口，所述排水腔的上方蓋設有第一蓋板，所述 第一進水口設置于所述第一蓋板上。

　　具體地，所述處理腔上方蓋設有第二蓋板，所述第二蓋板設有與所述處理 腔相通的第二進水口，所述第一蓋板與所述第二蓋板在同一平面上。

　　進一步地，所述隔板的端部設有第一凸緣，所述排水腔的內壁設有與所述 第一凸緣相對的第二凸緣，所述第二凸緣與所述第一凸緣形成用于支撐所述第 一蓋板的第一支撐部。

　　具體地，所述處理腔的內壁設有與所述第一凸緣相對的第三凸緣，所述第 三凸緣與所述第一凸緣形成用于支撐所述第二蓋板的第二支撐部。

　　優選地，所述箱體與所述隔板一體成型。

　　本實用新型提供的初期雨水處理裝置的有益效果在于：隔板將箱體分隔成 排水腔與處理腔，排水腔與處理腔僅能通過隔板上的通孔連通，除此之外，排 水腔與處理腔各自獨立，其中，排水腔與城市排水系統連通，雨水由第一進水 口進入排水腔內，排水腔可快速排出雨水，防止內澇，處理腔用于收集與處理 初期雨水，可沉積初期雨水的泥沙，并通過過濾組件吸附初期雨水中的污染物， 經過濾組件過濾后的雨水，通過隔板上的通孔進入排水腔內，直接排走，處理 腔可根據服務區域面積靈活設計處理腔的容積，不需要改變城市排水系統格局， 靈活利用城市土地空間，裝置成本較低，即可實現去除初期雨水中的泥沙與污 染物，結構簡單，便于使用與維護。
