申請日2013.08.30

　　公開(公告)日2014.02.19

　　IPC分類號C10G1/00; C02F1/52

　　摘要

　　本實用新型提供了一種污水調節罐和煤直接液化系統。污水調節罐包括污水入口、第一清液出口和第二清液出口，污水調節罐還包括排污出口和用于從排污出口排出污水調節罐底部的沉積物的排污輸送裝置。根據本實用新型，可以在線排出污水調節罐底部的沉積物。

　　權利要求書

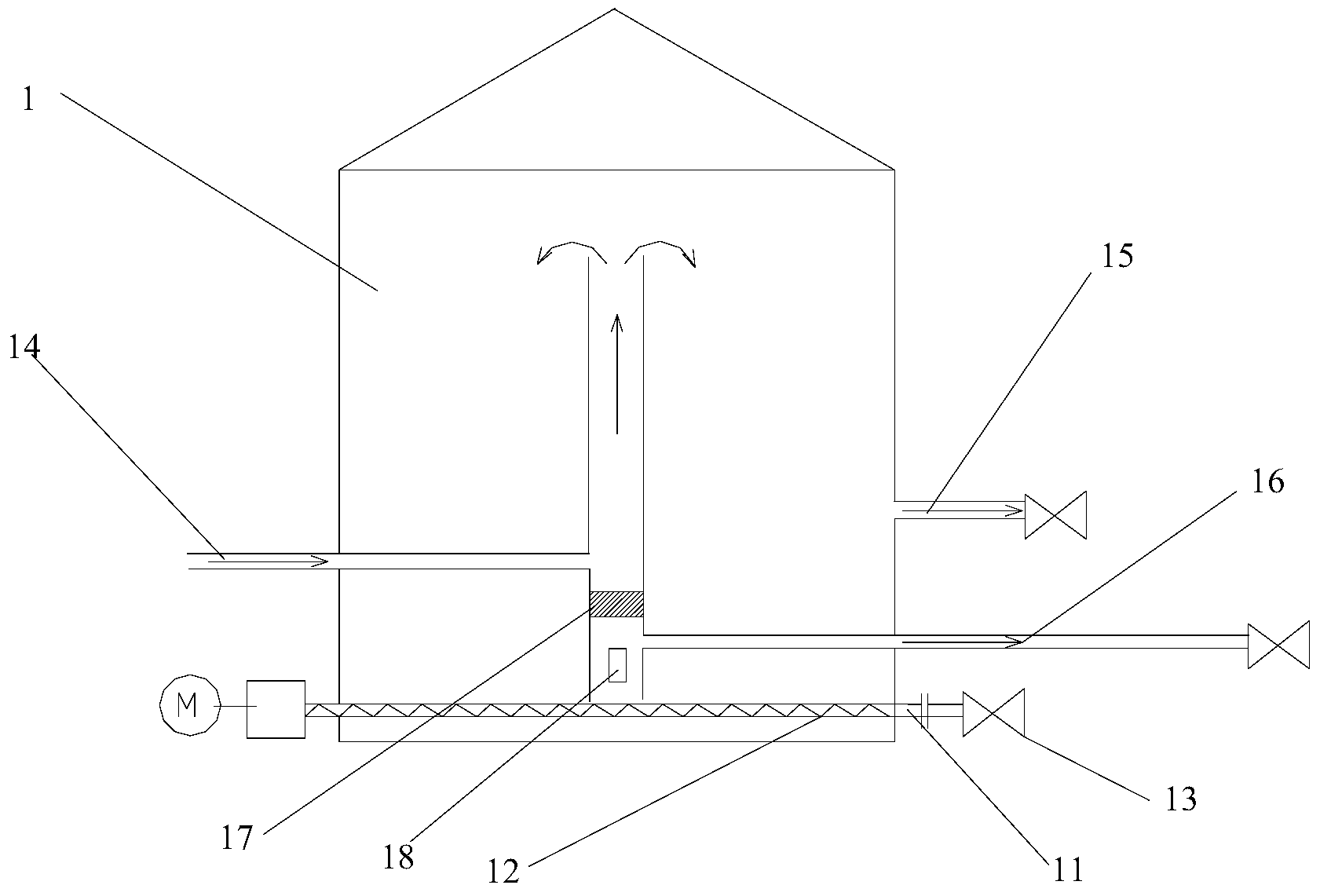

　　1.一種污水調節罐，所述污水調節罐(1)包括污水入口(14)、第一清液出口(15)和第二 清液出口(16)，其特征在于，所述污水調節罐(1)還包括排污出口(11)和用于將所述 污水調節罐(1)底部的沉積物輸送至所述排污出口(11)而排出的排污輸送裝置(12)。

　　2.根據權利要求1所述的污水調節罐，其特征在于，所述排污輸送裝置(12)位于所述污水 調節罐(1)的底部。

　　3.根據權利要求2所述的污水調節罐，其特征在于，所述排污輸送裝置(12)包括位于所述 污水調節罐(1)底部的螺旋送料機，所述螺旋送料機的出口與所述排污出口(11)連通。

　　4.根據權利要求1所述的污水調節罐，其特征在于，所述污水調節罐(1)上設有用于控制 所述排污出口(11)的打開或者關閉的排污控制閥(13)。

　　5.根據權利要求1至4中任一項所述的污水調節罐，其特征在于，所述第一清液出口(15) 的位置高于所述污水入口(14)。

　　6.根據權利要求5所述的污水調節罐，其特征在于，所述第一清液出口(15)比所述污水入 口(14)的位置高200mm至500mm。

　　7.根據權利要求1至4中任一項所述的污水調節罐，其特征在于，所述污水調節罐還包括進 料管道，所述進料管道的底部設置有開口(18)。

　　8.根據權利要求7所述的污水調節罐，其特征在于，所述污水調節罐還包括隔斷板(17)， 所述隔斷板(17)設置在所述進料管道并位于所述污水入口(14)和所述第二清液出口(16) 之間，所述第二清液出口(16)與所述進料管道連通。

　　9.根據權利要求7所述的污水調節罐，其特征在于，所述污水入口(14)的位置高于所述第 二清液出口(16)。

　　10.一種煤直接液化系統，包括含硫污水調節罐，其特征在于，所述含硫污水調節罐為根據權 利要求1至9中任一項所述的污水調節罐。

　　說明書

　　污水調節罐和煤直接液化系統

　　技術領域

　　本實用新型涉及煤化工領域，具體而言，涉及一種污水調節罐和煤直接液化系統。

　　背景技術

　　現有技術中，沉積在含硫污水調節罐底部的煤粉焦油等物質只能在含硫污水汽提裝置停 止運行后人工入罐清理，無法在線處理。另一方面，含硫污水調節罐的污水入口和清液出口 為中間進料柱方式，并且由于清液出口設置過低，煤粉、焦油類物質沉積在污水調節罐底部 達到一定厚度時，經常性的被夾帶進入污水汽提裝置的汽提塔內，污水中夾帶的焦油等油滴 影響汽提塔內的氣液兩相平衡，造成操作波動，影響汽提塔的處理能力，而煤粉等物質則導 致汽提裝置中的過濾器和換熱器堵塞。

　　實用新型內容

　　本實用新型旨在提供一種污水調節罐和煤直接液化系統，以在線排出污水調節罐底部的 沉積物。

　　為了實現上述目的，根據本實用新型的一個方面，提供了一種污水調節罐，污水調節罐 包括污水入口、第一清液出口和第二清液出口，污水調節罐還包括排污出口和用于將污水調 節罐底部的沉積物輸送至排污出口而排出的排污輸送裝置。

　　進一步地，排污輸送裝置位于污水調節罐的底部。

　　進一步地，排污輸送裝置包括位于污水調節罐底部的螺旋送料機，螺旋送料機的出口與 排污出口連通。

　　進一步地，污水調節罐上設有用于控制排污出口的打開或者關閉的排污控制閥。

　　進一步地，第一清液出口的位置高于污水入口。

　　進一步地，第一清液出口比污水入口的位置高200mm至500mm。

　　進一步地，污水調節罐還包括進料管道，進料管道的底部設置有開口。

　　進一步地，污水調節罐還包括隔斷板，隔斷板設置在進料管道并位于污水入口和第二清 液出口之間，第二清液出口與進料管道連通。

　　進一步地，污水入口的位置高于第二清液出口。

　　根據本實用新型的另一個方面，提供了一種煤直接液化系統，包括含硫污水調節罐，含 硫污水調節罐為前述的污水調節罐。

　　應用本實用新型的技術方案，由于污水調節罐和煤直接液化系統具有排污出口和排污輸 送裝置，可將污水調節罐底部的沉積物輸送至排污出口而排出，從而實現在線排出，降低沉 積物的清理難度及成本。
