申請日2013.08.30
公開(公告)日2013.12.25
IPC分類號C02F9/04; C02F1/52; C02F101/16; C01C1/242; C01C1/16
摘要
本發明涉及廢水處理技術領域，尤其是一種高濃度氨氮廢水處理方法，先在廢水中加入堿液混合均勻，然后加入新鮮的鎂鹽和磷酸鹽藥液，經沉淀后，將沉淀產物過濾沖洗再過濾，然后對沉淀產物進行烘干熱解，熱解得到的一半產物回收至混合反應池，另一半繼續酸解，將經過再酸解的溶液回收至混合反應池，循環多次后，反應池內計量后，添加適量鎂鹽和磷酸鹽藥液，處理過程中產生的氨氣與酸性溶液反應得到氨鹽。還涉及一種利用該方法處理廢水的處理系統，包括混合反應池、沉淀池、好氧接觸氧化池、過濾沖洗池、烘干熱解器、酸解池和酸液吸收池。本發明方法實現了藥劑的循環利用，節省了酸液，本發明的處理系統結構簡單，安裝操作方便。
權利要求書
1.一種高濃度氨氮廢水處理方法，其特征在于具有如下步驟：
(1)、首先將廢水通入反應池內，加入堿液，使池內PH值在8～12;
(2)、然后在廢水內添加鎂鹽和磷酸鹽溶液，氮磷摩爾比為1.0～1.4，鎂磷 摩爾比為0.8～1.2，攪拌混合15～180min;
(3)、將攪拌混合后的廢水分離沉淀，得到沉淀產物，同時分離產生的氨 氣進行回收;
(4)、將步驟(3)中的沉淀產物先過濾，再沖洗，再過濾，將過濾沖洗液 回收至步驟(1)中的反應池內;
(5)、將經過步驟(4)處理后的沉淀產物烘干，在80～190℃下熱解1～1.5h， 熱解后的產物經計量后，其中一半作為藥液回收至步驟(1)中的反應池內，另 一半在PH=1～5的酸性溶液和80～120℃下酸解1～3小時，熱解產生的氨氣進行 回收;
(6)、將步驟(5)中酸解后的溶液回收至步驟(1)中的反應池內使用;
(7)、將步驟(3)和步驟(5)中收集得到的氨氣通入酸性溶液生成銨鹽;
(8)、按照步驟(1)～(7)循環直至不能滿足步驟(2)中氮磷摩爾比為 1.0～1.4，鎂磷摩爾比為0.8～1.2，此時再加入鎂鹽和磷酸鹽溶液繼續處理。
2.如權利要求1所述的高濃度氨氮廢水處理方法，其特征在于：所述步驟 (2)中的鎂鹽溶液為MgCl2溶液，磷酸鹽溶液為Na2HPO4溶液。
3.如權利要求1所述的高濃度氨氮廢水處理方法，其特征在于：所述步驟 (5)中熱解溫度為150℃，熱解時間為1.3h。
4.如權利要求1所述的高濃度氨氮廢水處理方法，其特征在于：所述步驟 (5)中酸解溫度為100℃，酸解時間為1.5h。
5.如權利要求1所述的高濃度氨氮廢水處理方法，其特征在于：所述步驟 (1)的堿液為氫氧化鈉溶液。
6.如權利要求1所述的高濃度氨氮廢水處理方法，其特征在于：所述步驟 (5)和步驟(7)中的酸性溶液為硫酸或鹽酸溶液。
7.一種利用權利要求1～6任一項所述的高濃度氨氮廢水處理方法處理廢水 的處理系統，其特征在于：包括混合反應池、沉淀池、好氧接觸氧化池、過濾 沖洗池、烘干熱解器、酸解池和酸液吸收池，所述混合反應池、沉淀池和好氧 接觸氧化池依次連通，所述混合反應池底部設有污水進水管，中下部設有用于 添加堿液、鎂鹽或磷酸鹽的藥液添加口，所述藥液添加口分別連通藥液添加計 量系統和PH計及堿液添加計量系統，在混合反應池中部還設置有攪拌裝置，所 述沉淀池內設有擋板，該擋板與沉淀池的內壁形成作為廢水入口的廢水流道， 混合反應池的出口與所述廢水流道連通，在沉淀池底部設置有沉淀物排放管， 所述沉淀物排放管上設有沉淀物排放閥，所述沉淀物排放管連通至過濾沖洗池 進口處，過濾沖洗池的出口連通烘干熱解器的進口，所述烘干熱解器出口分別 連通酸解池的進口和藥液添加計量系統的進口，所述酸解池出口連通藥液添加 計量系統的進口，所述好氧接觸氧化池內設置有曝氣調控系統，沉淀池出口處 設有三相分離器，所述好氧接觸氧化池入口處與沉淀池出口處相連;
好氧接觸氧化池內置有填料，所述曝氣調控系統包括曝氣盤、鼓風機和溶 解氧測量調控裝置，所述曝氣盤通過曝氣管連接鼓風機，鼓風機設置在好氧接 觸氧化池外，好氧接觸氧化池的上部、廢水水面下設置溶解氧測量調控裝置， 所述溶解氧測量調控裝置根據氧容量調控鼓風機工作，所述好氧接觸氧化池的 底部設有污泥排放管，出口處布設有濾料層和溢水堰;
所述混合反應池和沉淀池頂部設有第一氨氣收集管，所述烘干熱解器和酸 解池頂部設有第二氨氣收集管，所述第一氨氣收集管和第二氨氣收集管均連通 至酸液吸收池。
8.如權利要求7所述的處理系統，其特征在于：所述溢水堰出口處通過出 水管連通有清水池，所述清水池連接有回用水栓。
9.如權利要求7所述的處理系統，其特征在于：所述混合反應池和沉淀池 頂部為錐型，烘干熱解器和酸解池頂部也為錐型。
10.如權利要求7所述的處理系統，其特征在于：所述氨氣收集管通過排 氣扇排至酸液吸收池。
說明書
高濃度氨氮廢水處理方法及其系統
技術領域
本發明涉及廢水處理技術領域，尤其是一種高濃度氨氮廢水處理方法及其 系統。
背景技術
高濃度氨氮廢水主要來源于石化廠、煉油廠、制冷劑廠、肉類加工廠、酒 廠、油漆顏料廠、垃圾填埋廠等。水體中氨氮含量超標，會造成水體生態環境 惡化，危害魚類等水生生物的生存和人體健康，形成水體富營養化，降低水體 觀賞價值，也會增加水處理成本。
目前，國內外對高濃度氨氮廢水的處理技術主要有生物法、物理法和化學 法三類。應用較廣泛的有吹脫法、化學沉淀法、折點氯化法、離子交換法、生 物處理法、液膜法。其中化學沉淀法因其工藝簡單，反應速度快等優點受到國 內外廣泛關注。
化學沉淀法中磷酸銨鎂沉淀法具有反應速度快、所需時間短、生成的沉淀 可以作為復合肥而利用等優點，但也有藥劑用量大、處理成本很高，沉淀產物 磷酸銨鎂(MPV)出路有限、出水難以達標等缺陷。
中國專利《一種化學結晶法回收廢水中氨氮的方法》(專利號： 201210164027.5)公開了一種熱解和酸解磷酸銨鎂的方法，通過增加循環沉氨 次數，以解決磷酸銨鎂化學沉淀法處理成本高、沉淀產物磷酸銨鎂出路有限的 難題。但該專利方法存在以下缺陷：①沒有考慮藥劑的流失;②不適宜連續運 行，不適用于中、大規模的廢水處理;③設備、設施不完善;④沒有考慮廢水 的循環利用。
發明內容
本發明要解決的技術問題是：為了解決現有技術中藥劑流失、設備設施不 完善的技術問題，提供一種高濃度氨氮廢水處理方法及其系統。
本發明解決其技術問題所采用的技術方案是：一種高濃度氨氮廢水處理方 法，具有如下步驟：
(1)、首先將廢水通入反應池內，加入堿液，使池內PH值在8～12;
(2)、然后在廢水內添加鎂鹽和磷酸鹽溶液，氮磷摩爾比為1.0～1.4，鎂磷 摩爾比為0.8～1.2，攪拌混合15～180min;
(3)、將攪拌混合后的廢水分離沉淀，得到沉淀產物，同時分離產生的氨 氣進行回收;
(4)、將步驟(3)中的沉淀產物先過濾，再沖洗，再過濾，將過濾沖洗液 回收至步驟(1)中的反應池內;
(5)、將經過步驟(4)處理后的沉淀產物烘干，在80～190℃下熱解1～1.5h， 熱解后的產物經計量后，其中一半作為藥液回收至步驟(1)中的反應池內，另 一半在PH=1～5的酸性溶液和80～120℃下酸解1～3小時，熱解產生的氨氣進行 回收;
(6)、將步驟(5)中酸解后的溶液回收至步驟(1)中的反應池內使用;
(7)、將步驟(3)和步驟(5)中收集得到的氨氣通入酸性溶液生成銨鹽;
(8)、按照步驟(1)～(7)循環直至不能滿足步驟(2)中氮磷摩爾比為 1.0～1.4，鎂磷摩爾比為0.8～1.2，此時再加入鎂鹽和磷酸鹽溶液繼續處理。
作為優選，所述步驟(2)中的鎂鹽溶液為MgCl2溶液，磷酸鹽溶液為Na2HPO4溶液。
作為優選，所述步驟(5)中熱解溫度為150℃，熱解時間為1.3h。
作為優選，所述步驟(5)中酸解溫度為100℃，酸解時間為1.5h。
作為優選，所述步驟(1)的堿液為氫氧化鈉溶液。
作為優選，所述步驟(5)和步驟(7)中的酸性溶液為硫酸或鹽酸溶液。

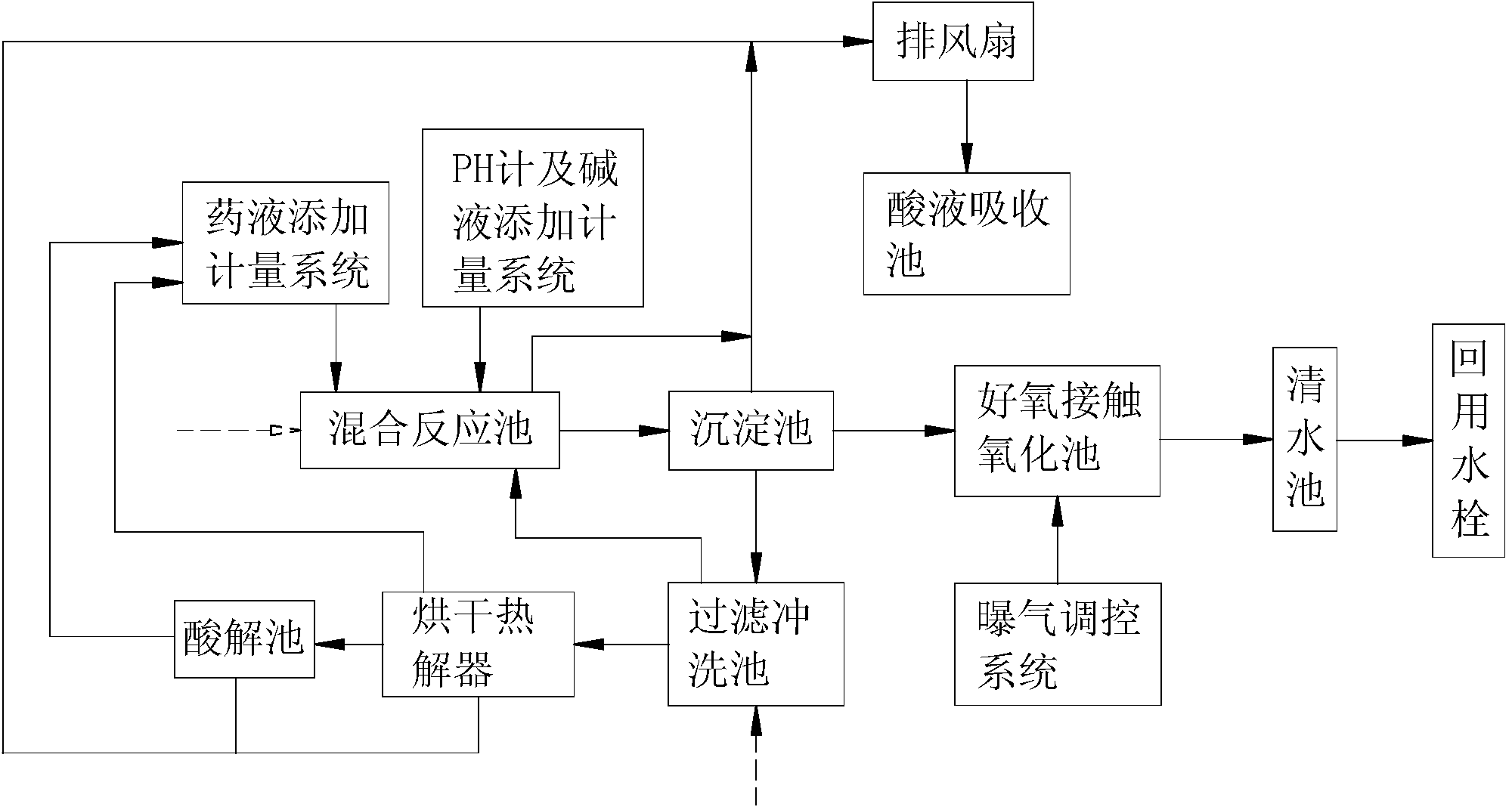

一種利用高濃度氨氮廢水處理方法處理廢水的處理系統，包括混合反應池、 沉淀池、好氧接觸氧化池、過濾沖洗池、烘干熱解器、酸解池和酸液吸收池， 所述混合反應池、沉淀池和好氧接觸氧化池依次連通，所述混合反應池底部設 有污水進水管，中下部設有用于添加堿液、鎂鹽或磷酸鹽的藥液添加口，所述 藥液添加口分別連通藥液添加計量系統和PH計及堿液添加計量系統，在混合反 應池中部還設置有攪拌裝置，所述沉淀池內設有擋板，該擋板與沉淀池的內壁 形成作為廢水入口的廢水流道，混合反應池的出口與所述廢水流道連通，在沉 淀池底部設置有沉淀物排放管，所述沉淀物排放管上設有沉淀物排放閥，所述 沉淀物排放管連通至過濾沖洗池進口處，過濾沖洗池的出口連通烘干熱解器的 進口，所述烘干熱解器出口分別連通酸解池的進口和藥液添加計量系統的進口， 所述酸解池出口連通藥液添加計量系統的進口，所述好氧接觸氧化池內設置有 曝氣調控系統，沉淀池出口處設有三相分離器，所述好氧接觸氧化池入口處與 沉淀池出口處相連;
好氧接觸氧化池內置有填料，所述曝氣調控系統包括曝氣盤、鼓風機和溶 解氧測量調控裝置，所述曝氣盤通過曝氣管連接鼓風機，鼓風機設置在好氧接 觸氧化池外，好氧接觸氧化池的上部、廢水水面下設置溶解氧測量調控裝置， 所述溶解氧測量調控裝置根據氧容量調控鼓風機工作，所述好氧接觸氧化池的 底部設有污泥排放管，出口處布設有濾料層和溢水堰;
所述混合反應池和沉淀池頂部設有第一氨氣收集管，所述烘干熱解器和酸 解池頂部設有第二氨氣收集管，所述第一氨氣收集管和第二氨氣收集管均連通 至酸液吸收池。
所述溢水堰出口處通過出水管連通有清水池，所述清水池連接有回用水栓。
所述混合反應池和沉淀池頂部為錐型，烘干熱解器和酸解池頂部也為錐型。
為了加強氨氣的排出效率，所述氨氣收集管通過排氣扇排至酸液吸收池。
系統啟動初始，來自收集系統的廢水由攪拌混合反應池底部的污水進水管 進入混合反應池，混合反應池中下部設有堿液、MgCl2和磷酸鹽等藥液添加入口， 中部設有攪拌裝置。PH計及堿液添加計量系統調節混合液的PH值為8-12，藥 液添加計量系統向廢水添加MgCl2和磷酸鹽藥液。氮磷摩爾比為1-1.4，鎂磷摩 爾比為0.8-1.2。攪拌裝置使污水和藥水均勻混合，水力停留時間可選擇在 15-180分鐘。污水中逸出的氨氣等氣體上升至反應池頂部的收集管，混合反應 池的容積大小根據進水流量和水力停留時間等計算確定。
混合反應池的出口連接沉淀池的入口，污水沿沉淀池內的擋板由沉淀池的 中下部流入，沉淀池的出口處設置的三相分離器，使沉淀物、污水、氨氣在此 分離，廢水中的氨氣在浮力的作用下上升被收集到設在沉淀池頂部的第一氨氣 收集管。沉淀產物磷酸銨鎂經沉淀池最底部的閥門排至過濾沖洗池，沉淀池的 容積根據進水流量和水力停留時間等計算確定。
沉淀產物在過濾沖洗池中先經過濾布過濾，再經自來水或純凈水沖洗，再 過濾，過濾沖洗液通過管道回流到混合反應池。
沉淀產物在過濾沖洗池內經過過濾沖洗后進入烘干熱解器，在80-190攝氏 度熱解1-1.5小時，熱解后的產物經計量后，一半進入藥液添加計量系統，一 半進入酸解池，熱解后的氨氣經第二氨氣收集管進入酸液吸收池。
熱解后的產物中含有部分氨氮吸附能力較低的Mg2P2O7，通過酸解后讓其轉 化為具備較強氨氮吸附能力的MgHPO4等物質，熱解后的一半產物進入酸解池 后，在PH=1-5和80-120攝氏度下酸解1-3小時，酸解后的溶液進入藥液添加 計量系統。
當系統正常運行時，藥劑會隨出水不斷流失，通過計量，當熱解和酸解后 的藥劑產物不能滿足氮磷摩爾比為1.0-1.4和鎂磷摩爾比為0.8-1.2的比例要 求時需要添加新鮮的MgCl2和磷酸鹽。
系統所有的氨氣收集管收集的氨氣由排氣扇排至酸液吸收池，在池內氨氣 被質量比為2%-3%的硫酸溶液吸收，生成硫酸銨回用。
本發明的有益效果是，本發明實現了處理藥劑的循環利用，同時考慮到藥 劑隨出水的流失，系統在運行過程中只添加少量新鮮鎂、磷藥劑;只對部分熱 解產物進行酸解，節省了酸液，同時也解決了高濃度氨氮廢水磷酸銨鎂化學沉 淀法的藥劑用量大、處理成本高，沉淀產物磷酸銨鎂出路有限的難題，另一方 面系統連續運行，適用于中大規模高濃度氨氮廢水的處理且污水提升較少，污 水處理單元靠重力自流，運行費用很低，系統裝置結構簡單、安裝操作方便， 同時回收了氨氮，實現了污水回用，達到污水零排放的目標。
