申請日2013.08.30

　　公開(公告)日2014.03.05

　　IPC分類號C02F3/00

　　摘要

　　本實用新型涉及一種發酵反應器裝置，屬于沼氣工程領域。一種處理污水的發酵反應器裝置，包括罐體以及設置于罐體上的沼氣出口、預留口，在所述罐體內設置有沉降塔;所述沉降塔頂部連接有進料管，底部設置有沼渣出口，所述沼渣出口伸出罐體;在所述沉降塔側壁開有溢流口，溢流口的一端與沉降塔下層的側壁間封死，以使原料以螺旋的形式從塔頂流到塔底;所述沉降塔從上到下面積依次遞增。本實用新型與現有技術相比，具有如下優點：1、發酵效果好。2、時間縮短4倍以上。

　　權利要求書

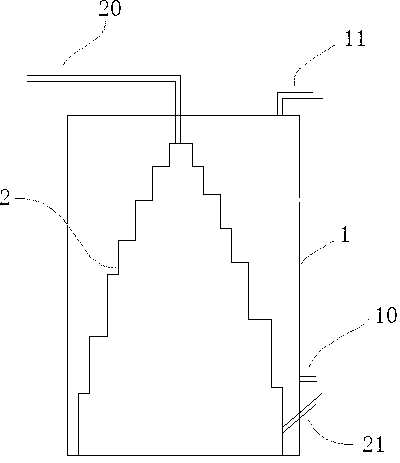

　　1.一種處理污水的發酵反應器裝置，包括罐體以及設置于罐體(1)上的沼氣出口(11)、預留口(10)，其特征在于：在所述罐體內設置有沉降塔(2);所述沉降塔頂部連接有進料管(20)，底部設置有沼渣出口(21)。

　　2.根據權利要求1所述的發酵反應器裝置，其特征在于：在所述沉降塔側壁開有溢流口(22)，溢流口的一端與沉降塔下層的側壁間封死，以使原料以螺旋的形式從塔頂流到塔底。

　　3. 根據權利要求1或2所述的發酵反應器裝置，其特征在于：所述沉降塔從上到下面積依次遞增。

　　說明書

　　一種處理污水的發酵反應器裝置

　　技術領域

　　本實用新型涉及一種發酵反應器裝置，屬于沼氣工程領域。

　　背景技術

　　處理畜禽糞便的污水得不到合理利用，就會對地下水和河流造成污染，現有的發酵反應器裝置死角多，發酵效果差，原料得不到充分利用。

　　發明內容

　　本實用新型的目的是提供一種發酵效果好的發酵反應器裝置。

　　為實現上述目的，本實用新型采用如下技術方案：一種處理污水的發酵反應器裝置，包括罐體以及設置于罐體上的沼氣出口、預留口，在所述罐體內設置有沉降塔;所述沉降塔頂部連接有進料管，底部設置有沼渣出口，所述沼渣出口伸出罐體;在所述沉降塔側壁開有溢流口，溢流口的一端與沉降塔下層的側壁間封死，以使原料以螺旋的形式從塔頂流到塔底;所述沉降塔從上到下面積依次遞增。

　　工作原理：原料通過進料管進入到沉降塔頂部，由于在沉降塔每一層的側壁開有溢流口，使得原料沿著沉降塔流動，原料的流動帶動罐體內的其他原料一起流動，加大了原料與原料間接觸面積，使得原料間的混合更充分，因此發酵效果也就更好;在沉降塔底部設置沼渣出口的目的就是將沉降的無用的沼渣排出罐體，如此循環往復。

　　本實用新型與現有技術相比，具有如下優點：

　　1、發酵效果好。

　　2、時間縮短4倍以上。
