申請日2013.08.30

　　公開(公告)日2014.03.05

　　IPC分類號C02F3/12

　　摘要

　　本實用新型具體公開了一種好氧顆粒污泥內循環反應器，包括一個外筒，外筒內部分為反應區、三相分離區、出水區和沉淀區，所述的反應區的底部是沉淀區，上部是出水區，在反應區的中間設有三相分離區，在所述的反應區內填充有好氧顆粒污泥，反應區的底部設有進氣管、進水管和排污管。本實用新型將好氧生物流化床的填料更換為好氧顆粒污泥，好氧顆粒污泥為大量好氧微生物的絮凝體，處理設備單位容積內的微生物量更高。在好氧生物流化床上部增加三相分離器，更有利于脫氣和固液分離，出水懸浮物得到改善。

　　權利要求書

　　1.好氧顆粒污泥內循環反應器，包括一個外筒，其特征在于：外筒內部分為反應區、三相分離區、出水區和沉淀區，所述的反應區的底部是沉淀區，上部是出水區，在反應區的中間設有三相分離區，在所述的反應區內填充有好氧顆粒污泥，反應區的底部設有進氣管、進水管和排污管。

　　2.如權利要求1所述的反應器，其特征在于：所述的與反應區對應的外筒內設有一個與其同心的內筒，在所述的內筒的底部設有曝氣裝置、布水裝置和排泥裝置;所述的曝氣裝置與進氣管相通，所述的布水裝置與進水管相通，所述的排泥裝置與排泥管相通。

　　3.如權利要求2所述的反應器，其特征在于：所述的進氣管、進水管在外筒的同一側，所述的排泥管在外筒的另一側。

　　4.如權利要求1所述的反應器，其特征在于：所述的三相分離區內設有一個三相分離器，所述的三相分離器設置于內筒的頂部，將反應區分為了上、下兩部分。

　　5.如權利要求4所述的反應器，其特征在于：所述的反應區下部分包括兩個區，一個是由內筒內部形成升流反應區，一個是由內筒外壁和外筒內壁之間形成的降流反應區。

　　6.如權利要求1所述的反應器，其特征在于：在所述的出水區的頂部設有出水槽和出水堰。

　　說明書

　　好氧顆粒污泥內循環反應器

　　技術領域

　　本實用新型屬于環境工程污水處理技術領域，具體涉及一種好氧顆粒污泥內循環反應器。

　　背景技術

　　隨著國家環保要求的逐步嚴格，各種污水處理技術在不斷的被改進，污水的生物處理技術被廣泛的應用在各行業的污水處理中。污水生物處理技術包括好氧技術和厭氧技術，兩種技術采用的處理媒介分別為好氧污泥和厭氧污泥。進一步強化污水處理技術的關鍵是加強微生物群體降解污水中有機物的功能。

　　傳統的好氧生物處理技術包括活性污泥法、生物膜法等，但傳統的方法在降解污水中有機物功能方面均存在以下兩點需要改進的地方：1.處理設備單位容積內的生物量較低;2.傳質作用較低，需加速有機物從污水中向微生物細胞的傳遞過程。

　　實用新型內容

　　本實用新型的目的是為了解決現有技術存在的缺點，在好氧生物流化床的基礎上，提供一種結構更加合理，處理效率更高，占地面積更小的污水好氧處理設備。

　　本實用新型采用的技術方案如下：

　　好氧顆粒污泥內循環反應器，包括一個外筒，外筒內部分為反應區、三相分離區、出水區和沉淀區，所述的反應區的底部是沉淀區，上部是出水區，在反應區的中間設有三相分離區，在所述的反應區內填充有好氧顆粒污泥，反應區的底部設有進氣管、進水管和排污管。

　　所述的與反應區對應的外筒內設有一個與其同心的內筒，在所述的內筒的底部設有曝氣裝置、布水裝置和排泥裝置;所述的曝氣裝置與進氣管相通，所述的布水裝置與進水管相通，所述的排泥裝置與排泥管相通。

　　所述的進氣管、進水管在外筒的同一側，所述的排泥管在外筒的另一側。

　　所述的三相分離區內設有一個三相分離器，所述的三相分離器設置于內筒的頂部，將反應區分為了上、下兩部分。

　　所述的反應區下部分包括兩個區，一個是由內筒內部形成升流反應區，一個是由內筒外壁和外筒內壁之間形成的降流反應區。

　　在所述的出水區的頂部設有出水槽和出水堰。

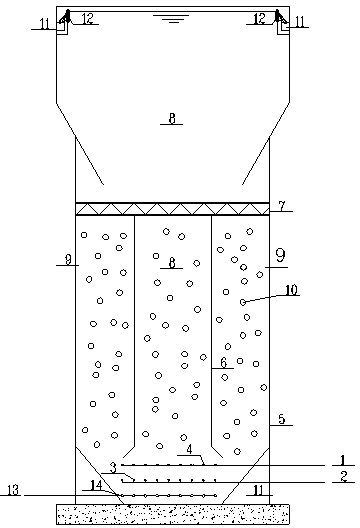

　　本實用新型的工作過程是：好氧顆粒污泥內循環反應器，由反應區、三相分離區、出水區、沉淀區組成。反應區由內筒和外筒兩個同心圓柱體組成，微孔曝氣裝置設在內筒的底部。反應區內填充好氧顆粒污泥，好氧顆粒污泥為大量好氧微生物的絮凝體，是一種經過培養、馴化形成的特殊的污泥微生物組織結構形式，這種組織結構形式提高了單位容積內的生物量。當壓縮空氣由曝氣裝置釋放進入內筒升流筒時，由于氣體的推動作用和壓縮空氣在水中的裹夾與混合作用，使水與好氧顆粒污泥的混合液密度減小而向上流動，到達三相分離區后，在三相分離器的作用下，在降流區又形成螺旋流狀態，利于脫氣及泥水分離。大氣泡逸出，而含有小氣泡的水與好氧顆粒污泥混合液則流入外筒降流筒。由于好氧顆粒污泥處于循環流化狀態，從而大大加快了微生物和廢水之間的相對運動，強化了傳質作用，同時又可有效地控制好氧顆粒污泥量，使其保持較高的生物活性，污水被處理后經沉降區分離沉降后通過出水堰排出。由于頂部的三相分離器能夠起到很好的脫氣及泥水分離效果，在保證原有處理效率的同時流化床的出水懸浮物得到了較好的改善。

　　本實用新型的有益效果：

　　1.將好氧生物流化床的填料更換為好氧顆粒污泥，好氧顆粒污泥為大量好氧微生物的絮凝體，處理設備單位容積內的微生物量更高。

　　2.在好氧生物流化床上部增加三相分離器，更有利于脫氣和固液分離，出水懸浮物得到改善。
