申請日2013.08.30
公開(公告)日2014.04.30
IPC分類號E21B43/24; C02F9/10
摘要
本實用新型涉及油田注汽鍋爐無鹽水處理技術領域，是一種無鹽水處理裝置及高干度油田注汽鍋爐;該無鹽水處理裝置包括精細過濾器、第一換熱器、第一反滲透裝置和緩沖水箱;在精細過濾器的上部和下部分別有進水端和出水端，在精細過濾器的進水端上固定連接有第一管線。本實用新型結構合理而緊湊，使用方便，通過無鹽水處理裝置和高干度油田注汽鍋爐的配合使用，滿足了新疆油田超稠油開采過程中采用SAGD工藝技術的要求，具有無鹽水處理裝置處理后的水電導率低、在鍋爐內不易析鹽、高干度油田注汽鍋爐出口蒸汽干度高和環保的特點，延長了設備的使用壽命，提高了工作效率。
權利要求書
1.一種無鹽水處理裝置，其特征在于包括精細過濾器、第一換熱器、第一反滲透裝置和緩沖水箱;在精細過濾器的上部和下部分別有進水端和出水端，在精細過濾器的進水端上固定連接有第一管線，在第一管線上固定安裝有過濾提升泵，精細過濾器的出水端和第一換熱器的管程的進水端通過第二管線固定連接在一起，第一換熱器的管程的出水端和第一反滲透裝置的進水端通過第三管線固定連接在一起，遠離第一換熱器由近至遠的第三管線上依次固定安裝有第一保安過濾器和第一高壓泵，在緩沖水箱上固定安裝有除碳器，在緩沖水箱的外側有鼓風機，除碳器的內腔和緩沖水箱的內腔相連通，在除碳器的上部和下部分別有進水端和進風端，在除碳器的中部填充有填料，鼓風機的出風端和除碳器的進風端固定安裝在一起，第一反滲透裝置的出水端和除碳器的進水端通過第四管線固定連接在一起，在第一反滲透裝置的排污端上固定連接有第一排污管，在緩沖水箱的下部有出水端，在緩沖水箱的出水端上固定連接有第一出水管線，在第一出水管線上固定安裝有第一外輸水泵，在第一換熱器和第一保安過濾器之間的第三管線上固定連接有第一阻垢劑管線，在第一阻垢劑管線上固定安裝有第一阻垢劑計量泵。
2.根據權利要求1所述的無鹽水處理裝置，其特征在于精細過濾器的外側有緩沖水罐，在緩沖水罐的上部和下部分別有進水端和出水端，在緩沖水罐的進水端上固定連接有進水管，緩沖水罐的出水端和第一管線固定連接在一起。
3.根據權利要求1或2所述的無鹽水處理裝置，其特征在于第一換熱器的外側有阻垢劑計量箱，在阻垢劑計量箱的下部有出液端，阻垢劑計量箱的出液端和第一阻垢劑管線固定安裝在一起;在阻垢劑計量箱的上端有進水端，在阻垢劑計量箱的進水端上固定連接有第五管線。
4.根據權利要求1或2所述的無鹽水處理裝置，其特征在于緩沖水箱的外側有污水罐，在緩沖水箱的底部和上部分別有排污端和溢流端，在緩沖水箱的排污端上固定連接有第二排污管，第二排污管和污水罐的內腔相連通，在緩沖水箱的溢流端上固定連接有溢流管，溢流管和污水罐的內腔相連通，在第二排污管上固定安裝有閥門;第一排污管和污水罐的內腔相連通。
5.根據權利要求3所述的無鹽水處理裝置，其特征在于緩沖水箱的外側有污水罐，在緩沖水箱的底部和上部分別有排污端和溢流端，在緩沖水箱的排污端上固定連接有第二排污管，第二排污管和污水罐的內腔相連通，在緩沖水箱的溢流端上固定連接有溢流管，溢流管和污水罐的內腔相連通，在第二排污管上固定安裝有閥門;第一排污管和污水罐的內腔相連通。
6.根據權利要求1或2所述的無鹽水處理裝置，其特征在于第一阻垢劑管線上并聯有第二阻垢劑管線，在第二阻垢劑管線上固定安裝有第二阻垢劑計量泵;在第一反滲透裝置的外側有第二反滲透裝置，在第一阻垢劑管線和第一保安過濾器之間的第三管線上固定連接有第六管線并與第二反滲透裝置的進水端固定連接在一起，靠近第二反滲透裝置的第六管線上依次固定安裝有第二保安過濾器和第二高壓泵，在第二反滲透裝置的出水端和第四管線之間固定連接有第七管線，在第二反滲透裝置的出污端和第一排污管之間固定連接有第三排污管;在第一出水管線上固定連接有與第一外輸水泵相并聯的第二出水管線，在第二出水管線上固定安裝有第二外輸水泵。
7.根據權利要求3所述的無鹽水處理裝置，其特征在于第一阻垢劑管線上并聯有第二阻垢劑管線，在第二阻垢劑管線上固定安裝有第二阻垢劑計量泵;在第一反滲透裝置的外側有第二反滲透裝置，在第一阻垢劑管線和第一保安過濾器之間的第三管線上固定連接有第六管線并與第二反滲透裝置的進水端固定連接在一起，靠近第二反滲透裝置的第六管線上依次固定安裝有第二保安過濾器和第二高壓泵，在第二反滲透裝置的出水端和第四管線之間固定連接有第七管線，在第二反滲透裝置的出污端和第一排污管之間固定連接有第三排污管;在第一出水管線上固定連接有與第一外輸水泵相并聯的第二出水管線，在第二出水管線上固定安裝有第二外輸水泵。
8.根據權利要求4所述的無鹽水處理裝置，其特征在于第一阻垢劑管線上并聯有第二阻垢劑管線，在第二阻垢劑管線上固定安裝有第二阻垢劑計量泵;在第一反滲透裝置的外側有第二反滲透裝置，在第一阻垢劑管線和第一保安過濾器之間的第三管線上固定連接有第六管線并與第二反滲透裝置的進水端固定連接在一起，靠近第二反滲透裝置的第六管線上依次固定安裝有第二保安過濾器和第二高壓泵，在第二反滲透裝置的出水端和第四管線之間固定連接有第七管線，在第二反滲透裝置的出污端和第一排污管之間固定連接有第三排污管;在第一出水管線上固定連接有與第一外輸水泵相并聯的第二出水管線，在第二出水管線上固定安裝有第二外輸水泵。
9.根據權利要求6所述的無鹽水處理裝置，其特征在于第一高壓泵和第一反滲透裝置之間的第三管線上固定安裝有壓力表，靠近第一反滲透裝置的第四管線上固定安裝有壓力表，遠離第一反滲透裝置的第四管線上分別固定安裝有第一排凈管、壓力表和閥門，在第一排凈管上固定安裝有閥門;靠近第二反滲透裝置的第七管線上固定安裝有壓力表;靠近緩沖水箱的第一出水管線上固定安裝有閥門，靠近第一外輸水泵進口端的第一出水管線上固定安裝有閥門，遠離第一外輸水泵出口端的第一出水管線上分別固定安裝有第二排凈管、單流閥和閥門，在第二排凈管上固定安裝有閥門;靠近第二外輸水泵進口端的第二出水管線上固定安裝有閥門，遠離第二外輸水泵出口端的第二出水管線上分別固定安裝第三排凈管、單流閥和閥門，在第三排凈管上固定安裝有閥門;靠近第一阻垢劑計量泵進口端的第一阻垢劑管線上固定安裝有閥門，靠近第二阻垢劑計量泵進口端的第二阻垢劑管線上固定安裝有閥門。
10.根據權利要求7所述的無鹽水處理裝置，其特征在于第一高壓泵和第一反滲透裝置之間的第三管線上固定安裝有壓力表，靠近第一反滲透裝置的第四管線上固定安裝有壓力表，遠離第一反滲透裝置的第四管線上分別固定安裝有第一排凈管、壓力表和閥門，在第一排凈管上固定安裝有閥門;靠近第二反滲透裝置的第七管線上固定安裝有壓力表;靠近緩沖水箱的第一出水管線上固定安裝有閥門，靠近第一外輸水泵進口端的第一出水管線上固定安裝有閥門，遠離第一外輸水泵出口端的第一出水管線上分別固定安裝有第二排凈管、單流閥和閥門，在第二排凈管上固定安裝有閥門;靠近第二外輸水泵進口端的第二出水管線上固定安裝有閥門，遠離第二外輸水泵出口端的第二出水管線上分別固定安裝第三排凈管、單流閥和閥門，在第三排凈管上固定安裝有閥門;靠近第一阻垢劑計量泵進口端的第一阻垢劑管線上固定安裝有閥門，靠近第二阻垢劑計量泵進口端的第二阻垢劑管線上固定安裝有閥門。
11.根據權利要求8所述的無鹽水處理裝置，其特征在于第一高壓泵和第一反滲透裝置之間的第三管線上固定安裝有壓力表，靠近第一反滲透裝置的第四管線上固定安裝有壓力表，遠離第一反滲透裝置的第四管線上分別固定安裝有第一排凈管、壓力表和閥門，在第一排凈管上固定安裝有閥門;靠近第二反滲透裝置的第七管線上固定安裝有壓力表;靠近緩沖水箱的第一出水管線上固定安裝有閥門，靠近第一外輸水泵進口端的第一出水管線上固定安裝有閥門，遠離第一外輸水泵出口端的第一出水管線上分別固定安裝有第二排凈管、單流閥和閥門，在第二排凈管上固定安裝有閥門;靠近第二外輸水泵進口端的第二出水管線上固定安裝有閥門，遠離第二外輸水泵出口端的第二出水管線上分別固定安裝第三排凈管、單流閥和閥門，在第三排凈管上固定安裝有閥門;靠近第一阻垢劑計量泵進口端的第一阻垢劑管線上固定安裝有閥門，靠近第二阻垢劑計量泵進口端的第二阻垢劑管線上固定安裝有閥門。
12.一種使用根據權利要求1或2或3或4或5或6或7或8或9或10或11所述的無鹽水處理裝置的高干度油田注汽鍋爐，其特征在于包括無鹽水處理裝置、給水泵、第二換熱器、汽水分離器和鍋爐;在鍋爐內從下至上依次固定連接有過渡煙道、對流蒸發段、對流段和煙道管;在過渡煙道的外側固定連接有與過渡煙道相連通的燃燒器;在給水泵的進口端上固定連接有第十四管線，第十四管線和無鹽水處理裝置的第一出水管線固定連接在一起，給水泵的出水端通過第八管線和第二換熱器的殼程進水端固定連接在一起，第二換熱器的殼程出水端通過第九管線和對流段的進水端固定連接在一起，對流段的出水端通過第十管線和第二換熱器的管程進水端固定連接在一起，第二換熱器的管程出水端通過第十一管線和燃燒器的進水端固定連接在一起，燃燒器的出水端通過第十二管線和對流蒸發段的進水端固定連接在一起，對流蒸發段的出水端通過第十三管線和汽水分離器的進口端固定連接在一起，在汽水分離器的出口端固定連接有注汽管線，在注汽管線上固定安裝有閥門。
13.根據權利要求12所述的使用無鹽水處理裝置的高干度油田注汽鍋爐，其特征在于第十四管線上分別固定安裝有進口過濾器和孔板流量計。
14.根據權利要求13所述的使用無鹽水處理裝置的高干度油田注汽鍋爐，其特征在于注汽管線上固定安裝有單向閥，在汽水分離器的出口端固定連接有取樣管線，在取樣管線上固定安裝有閥門;在注汽管線上固定連接有排空管，在排空管上固定安裝有閥門;在第十四管線上固定安裝有第四排凈管，在第四排凈管上固定安裝有閥門;在第八管線和第十管線之間固定連接有第十五管線，在第十五管線上固定安裝有閥門;在給水泵和第十五管線之間的第八管線上固定安裝有單流閥，在第十五管線和第二換熱器的殼程進水端之間的第八管線上固定安裝有閥門。
15.根據權利要求12或13或14所述的使用無鹽水處理裝置的高干度油田注汽鍋爐，其特征在于對流段的上部固定安裝有懸吊裝置;在過渡煙道、對流蒸發段和對流段的外側分別固定安裝有平臺。
說明書
無鹽水處理裝置及高干度油田注汽鍋爐
技術領域
本實用新型涉及油田注汽鍋爐無鹽水處理技術領域，是一種無鹽水處理裝置及高干度油田注汽鍋爐。
背景技術
現有高干度蒸汽注汽鍋爐特別是22.5t/h高干度蒸汽注汽鍋爐沒有水處理裝置，進入高干度蒸汽注汽鍋爐的水會發生析鹽，對高干度蒸汽注汽鍋爐造成損壞而影響設備的使用壽命;且高干度蒸汽注汽鍋爐的出口蒸汽干度低，蒸汽中含金屬離子及礦物質等對油層會造成污染，到達井底的蒸汽干度不能滿足新疆油田超稠油開采過程中采用SAGD工藝技術的要求。
發明內容
本實用新型提供了一種無鹽水處理裝置，克服了上述現有技術之不足，其能有效解決現有高干度蒸汽注汽鍋爐的水質達不到要求影響設備的使用壽命、蒸汽對油層會造成污染和出口蒸汽干度低不能滿足采用SAGD工藝技術的問題。

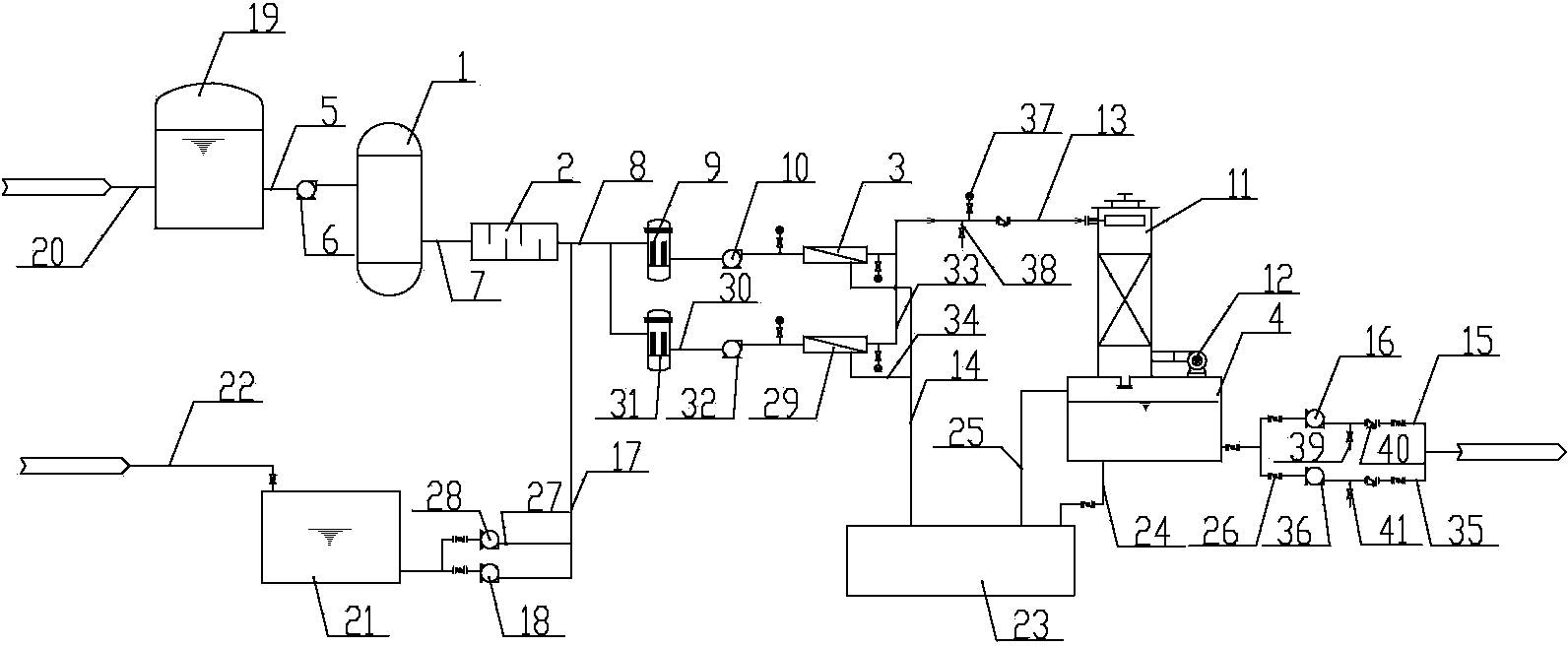

本實用新型的技術方案之一是通過以下措施來實現的：一種無鹽水處理裝置，包括精細過濾器、第一換熱器、第一反滲透裝置和緩沖水箱;在精細過濾器的上部和下部分別有進水端和出水端，在精細過濾器的進水端上固定連接有第一管線，在第一管線上固定安裝有過濾提升泵，精細過濾器的出水端和第一換熱器的管程的進水端通過第二管線固定連接在一起，第一換熱器的管程的出水端和第一反滲透裝置的進水端通過第三管線固定連接在一起，遠離第一換熱器由近至遠的第三管線上依次固定安裝有第一保安過濾器和第一高壓泵，在緩沖水箱上固定安裝有除碳器，在緩沖水箱的外側有鼓風機，除碳器的內腔和緩沖水箱的內腔相連通，在除碳器的上部和下部分別有進水端和進風端，在除碳器的中部填充有填料，鼓風機的出風端和除碳器的進風端固定安裝在一起，第一反滲透裝置的出水端和除碳器的進水端通過第四管線固定連接在一起，在第一反滲透裝置的排污端上固定連接有第一排污管，在緩沖水箱的下部有出水端，在緩沖水箱的出水端上固定連接有第一出水管線，在第一出水管線上固定安裝有第一外輸水泵，在第一換熱器和第一保安過濾器之間的第三管線上固定連接有第一阻垢劑管線，在第一阻垢劑管線上固定安裝有第一阻垢劑計量泵。
下面是對上述實用新型技術方案之一的進一步優化或/和改進：
上述在精細過濾器的外側有緩沖水罐，在緩沖水罐的上部和下部分別有進水端和出水端，在緩沖水罐的進水端上固定連接有進水管，緩沖水罐的出水端和第一管線固定連接在一起。
上述在第一換熱器的外側有阻垢劑計量箱，在阻垢劑計量箱的下部有出液端，阻垢劑計量箱的出液端和第一阻垢劑管線固定安裝在一起;在阻垢劑計量箱的上端有進水端，在阻垢劑計量箱的進水端上固定連接有第五管線。
上述在緩沖水箱的外側有污水罐，在緩沖水箱的底部和上部分別有排污端和溢流端，在緩沖水箱的排污端上固定連接有第二排污管，第二排污管和污水罐的內腔相連通，在緩沖水箱的溢流端上固定連接有溢流管，溢流管和污水罐的內腔相連通，在第二排污管上固定安裝有閥門;第一排污管和污水罐的內腔相連通。
上述在第一阻垢劑管線上并聯有第二阻垢劑管線，在第二阻垢劑管線上固定安裝有第二阻垢劑計量泵;在第一反滲透裝置的外側有第二反滲透裝置，在第一阻垢劑管線和第一保安過濾器之間的第三管線上固定連接有第六管線并與第二反滲透裝置的進水端固定連接在一起，靠近第二反滲透裝置的第六管線上依次固定安裝有第二保安過濾器和第二高壓泵，在第二反滲透裝置的出水端和第四管線之間固定連接有第七管線，在第二反滲透裝置的出污端和第一排污管之間固定連接有第三排污管;在第一出水管線上固定連接有與第一外輸水泵相并聯的第二出水管線，在第二出水管線上固定安裝有第二外輸水泵。
上述在第一高壓泵和第一反滲透裝置之間的第三管線上固定安裝有壓力表，靠近第一反滲透裝置的第四管線上固定安裝有壓力表，遠離第一反滲透裝置的第四管線上分別固定安裝有第一排凈管、壓力表和閥門，在第一排凈管上固定安裝有閥門;靠近第二反滲透裝置的第七管線上固定安裝有壓力表;靠近緩沖水箱的第一出水管線上固定安裝有閥門，靠近第一外輸水泵進口端的第一出水管線上固定安裝有閥門，遠離第一外輸水泵出口端的第一出水管線上分別固定安裝有第二排凈管、單流閥和閥門，在第二排凈管上固定安裝有閥門;靠近第二外輸水泵進口端的第二出水管線上固定安裝有閥門，遠離第二外輸水泵出口端的第二出水管線上分別固定安裝第三排凈管、單流閥和閥門，在第三排凈管上固定安裝有閥門;靠近第一阻垢劑計量泵進口端的第一阻垢劑管線上固定安裝有閥門，靠近第二阻垢劑計量泵進口端的第二阻垢劑管線上固定安裝有閥門。
本實用新型的技術方案之二是通過以下措施來實現的：一種使用無鹽水處理裝置的高干度油田注汽鍋爐，包括無鹽水處理裝置、給水泵、第二換熱器、汽水分離器和鍋爐;在鍋爐內從下至上依次固定連接有過渡煙道、對流蒸發段、對流段和煙道管;在過渡煙道的外側固定連接有與過渡煙道相連通的燃燒器;在給水泵的進口端上固定連接有第十四管線，第十四管線和無鹽水處理裝置的第一出水管線固定連接在一起，給水泵的出水端通過第八管線和第二換熱器的殼程進水端固定連接在一起，第二換熱器的殼程出水端通過第九管線和對流段的進水端固定連接在一起，對流段的出水端通過第十管線和第二換熱器的管程進水端固定連接在一起，第二換熱器的管程出水端通過第十一管線和燃燒器的進水端固定連接在一起，燃燒器的出水端通過第十二管線和對流蒸發段的進水端固定連接在一起，對流蒸發段的出水端通過第十三管線和汽水分離器的進口端固定連接在一起，在汽水分離器的出口端固定連接有注汽管線，在注汽管線上固定安裝有閥門。
下面是對上述實用新型技術方案之二的進一步優化或/和改進：
上述在第十四管線上分別固定安裝有進口過濾器和孔板流量計。
上述在注汽管線上固定安裝有單向閥，在汽水分離器的出口端固定連接有取樣管線，在取樣管線上固定安裝有閥門;在注汽管線上固定連接有排空管，在排空管上固定安裝有閥門;在第十四管線上固定安裝有第四排凈管，在第四排凈管上固定安裝有閥門;在第八管線和第十管線之間固定連接有第十五管線，在第十五管線上固定安裝有閥門;在給水泵和第十五管線之間的第八管線上固定安裝有單流閥，在第十五管線和第二換熱器的殼程進水端之間的第八管線上固定安裝有閥門。
上述在對流段的上部固定安裝有懸吊裝置;在過渡煙道、對流蒸發段和對流段的外側分別固定安裝有平臺。
本實用新型結構合理而緊湊，使用方便，通過無鹽水處理裝置和高干度油田注汽鍋爐的配合使用，滿足了新疆油田超稠油開采過程中采用SAGD工藝技術的要求，具有無鹽水處理裝置處理后的水電導率低、在鍋爐內不易析鹽、高干度油田注汽鍋爐出口蒸汽干度高和環保的特點，延長了設備的使用壽命，提高了工作效率。
