申請日2013.08.30

　　公開(公告)日2014.02.12

　　IPC分類號C02F3/02; C02F7/00

　　摘要

　　本實用新型提出了一種曝氣管設備及污水處理裝置。該曝氣管設備包括曝氣管，所述曝氣管上形成有曝氣孔，并且還包括安裝架和支撐桿，所述支撐桿設置于所述安裝架上，所述曝氣管套裝于所述支撐桿整體形成的骨架外。本實用新型的支撐桿整體形成支撐曝氣管的骨架，相對于現有技術，具有安裝簡便易行、便于檢修更換、結構簡單、制造成本低等優點。

　　權利要求書

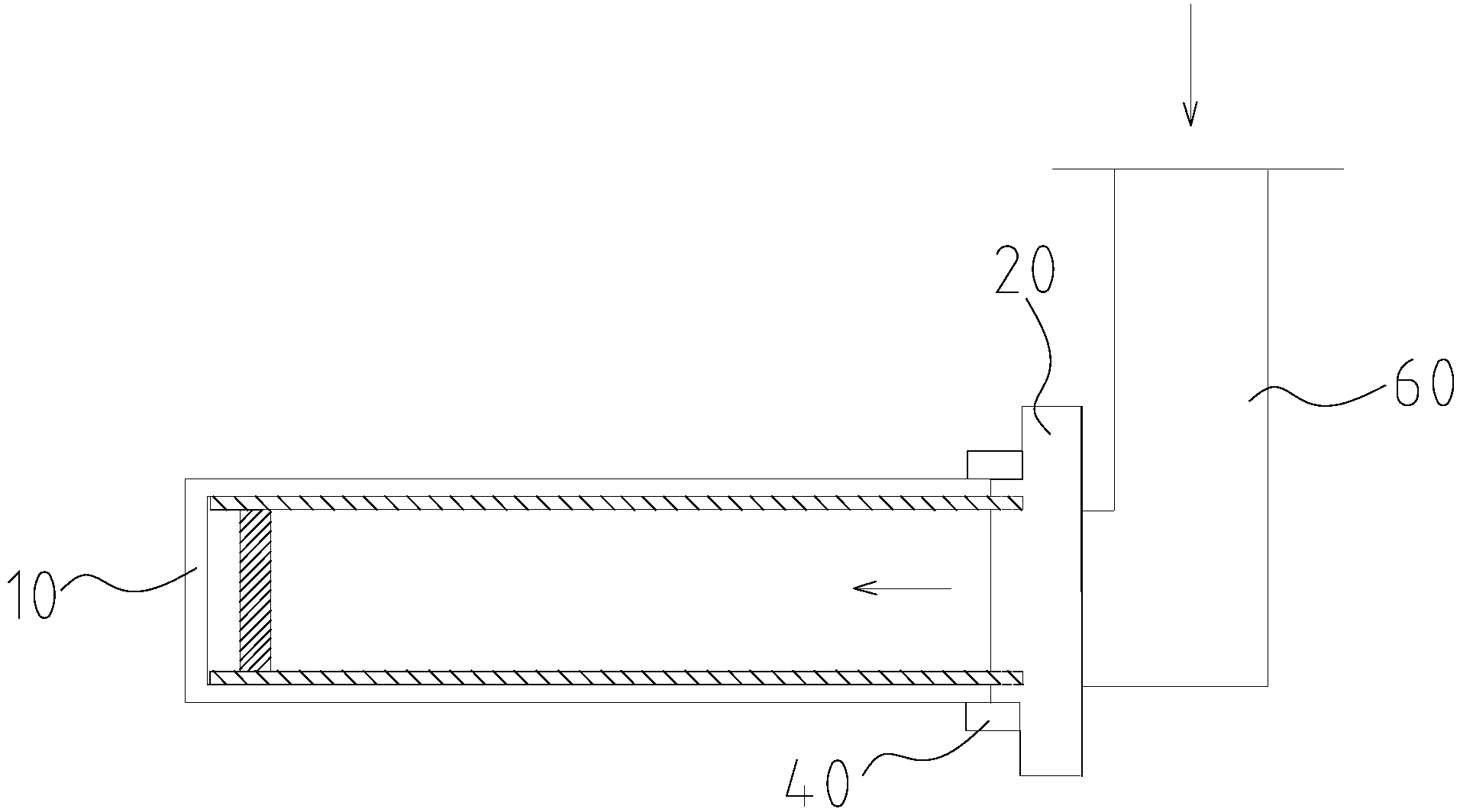

　　1.一種曝氣管設備，包括曝氣管(10)，所述曝氣管(10) 上形成有曝氣孔，其特征在于，還包括安裝架(20)和支撐桿(30)， 所述支撐桿(30)設置于所述安裝架(20)上，所述曝氣管(10) 套裝于所述支撐桿(30)整體形成的骨架外。

　　2.根據權利要求1所述的曝氣管設備，其特征在于，所述支 撐桿(30)為直桿且其數量為2-6個，所述曝氣管(10)整體為 棱柱體結構。

　　3.根據權利要求1所述的曝氣管設備，其特征在于，所述支 撐桿(30)整體為螺旋形結構，所述安裝架(20)上設置有兩個 安裝孔，所述支撐桿(30)的兩個端部分別設置于所述安裝孔內。

　　4.根據權利要求1所述的曝氣管設備，其特征在于，所述安 裝架(20)的安裝端(200)的橫截面與所述曝氣管(10)匹配， 所述曝氣管(10)的端部套裝于所述安裝端(200)外。

　　5.根據權利要求4所述的曝氣管設備，其特征在于，還包括 管卡(40)，所述管卡(40)用于將所述曝氣管(10)的端部緊 固于所述安裝架(20)上。

　　6.根據權利要求1所述的曝氣管設備，其特征在于，所述支 撐桿(30)的端部設置有外螺紋，所述安裝架(20)上開設有與 所述外螺紋配合的螺孔(201)，所述支撐桿(30)與所述安裝架 (20)之間螺紋連接。

　　7.根據權利要求1-6任一項所述的曝氣管設備，其特征在于， 還包括連接支架(50)，所述支撐桿(30)遠離所述安裝架(20) 的一端連接于所述連接支架(50)上。

　　8.根據權利要求7所述的曝氣管設備，其特征在于，所述連 接支架(50)包括本體(500)和設置于所述本體(500)上的多 個U型卡合部(501)，所述支撐桿(30)的數量為多個，分別 嵌合于相應的U型卡合部(501)中。

　　9.一種污水處理裝置，包括供氣系統和污水池，其特征在于， 還設置有權利要求1-8任一項所述的曝氣管設備，所述曝氣管設 備設置于所述污水池內，并與所述供氣系統通過風管(60)連接。

　　10.根據權利要求9所述的污水處理裝置，其特征在于，所 述曝氣管設備的安裝架(20)與所述風管(60)之間可拆卸地連 接。

　　說明書

　　一種曝氣管設備及具有其的污水處理裝置

　　技術領域

　　本實用新型主要涉及曝氣設備技術領域，具體地說，涉及一 種曝氣管設備，以及設置有該曝氣管設備的污水處理裝置。

　　背景技術

　　曝氣管主要用于城市污水和有機工業廢水系統的充氧，也可 以用于水產養殖等行業。曝氣管上一般具有曝氣微孔，工作時通 過壓力氣體(一般為空氣，也可以為氧氣)，微孔則在氣壓作用 下張開，氣體進入池內充氧;壓力消失時，微孔則會自動閉合， 防止水倒灌流入曝氣管內。

　　以污水處理工藝中常見的活性泥污法為例，通過曝氣管向污 水池中連續通入空氣或氧氣，經一段時段后污水池內的好氧微生 物繁殖形成污泥狀絮凝物，具有較強的吸附和氧化有機物的能力， 通過凝聚、吸附和氧化作用，可分解除去污水中的有機污染物。

　　在該污水處理過程中，給污水池(也稱曝氣池)中充氧的曝 氣管設備至關重要。現有技術中，曝氣管一般由高分子材料制備 而成，其質量輕，容易浮于液面上。目前一般采用零部件將曝氣 管固定于水深在5-6米的池底。當對曝氣管檢修更換時，需將曝 氣池中的液體排空，效率十分低下。

　　申請?zhí)枮?01220234272.4的中國實用新型專利公開了一種 好氧曝氣管設備，其結構如圖1所示，該設備在曝氣管1內套設 有送氣管2，送氣管2為不銹鋼等材質，并在該送氣管2的管壁 開設有供氣孔21，通過風管3向曝氣管1內供氣，并可通過管卡 4將曝氣管1和送氣管2緊密卡緊在一起。

　　對于該結構的曝氣管設備而言，需要曝氣管與送氣管的尺寸 匹配，而且在安裝或更換過程中，需要手動將管狀的曝氣管套裝 在送氣管外，操作起來非常不便、費時費力。而且在加工制造上， 要在送氣管上鏜出多個供氣孔，制造復雜且成本較高。

　　實用新型內容

　　有鑒于此，本實用新型的目的在于提供一種曝氣管設備，該 曝氣管設備可解決現有技術中檢修更換繁瑣、安裝制造不便、制 造成本高等技術問題或者其中至少之一。

　　本實用新型的曝氣管設備，包括曝氣管，所述曝氣管上形成 有曝氣孔，并且還包括安裝架和支撐桿，所述支撐桿設置于所述 安裝架上，所述曝氣管套裝于所述支撐桿整體形成的骨架外。

　　進一步地，所述支撐桿為直桿且其數量為2-6個，所述曝氣 管整體為棱柱體結構。

　　進一步地，所述支撐桿整體為螺旋形結構，所述安裝架上設 置有兩個安裝孔，所述支撐的兩個端部分別設置于所述安裝孔內。

　　進一步地，所述安裝架的安裝端的橫截面與所述曝氣管匹配， 所述曝氣管的端部套裝于所述安裝端外。

　　進一步地，還包括管卡，所述管卡用于將所述曝氣管的端部 緊固于所述安裝架上。

　　進一步地，所述支撐桿的端部設置有外螺紋，所述安裝架上 開設有與所述外螺紋配合的螺孔，所述支撐桿與所述安裝之間螺 紋連接。

　　進一步地，還包括連接支架，所述支撐桿遠離所述安裝架的 一端連接于所述連接支架上。

　　進一步地，所述連接支架包括本體和設置于所述本體上的多 個U型卡合部，所述支撐桿的數量為多個，分別嵌合于相應的U 型卡合部中。

　　本實用新型的另一個方面，還提供一種污水處理裝置，包括 供氣系統和污水池，其特征在于，并且還設置有前述任一項的曝 氣管設備，所述曝氣管設備設置于所述污水池內，并與所述供氣 系統通過風管連接。

　　進一步地，所述曝氣管設備的安裝架與所述風管之間可拆卸 地連接。

　　本實用新型的曝氣管設備及污水處理裝置，在安裝架上設置 支撐桿，支撐桿整體形成骨架，曝氣管套裝于支撐桿外。通過支 撐桿的重力作用可將曝氣管自然浸沒于曝氣池的底部，無需使用 專用的設備進行曝氣固定。

　　本實用新型的曝氣管套裝于支撐桿形成的骨架外，相對于現 有技術中兩個管路之間的套接安裝而言，安裝更加簡便快捷，并 且在曝氣管因老化或破損時，便于對其進行檢修更換。

　　此外，本實用新型的支撐桿可以采用結構簡單的直桿、彎桿 或螺旋桿等結構，其加工制造簡單，無需鏜孔等復雜工藝，因此 可大大節約制造成本，相對于現有技術更加易于實施，具有良好 的工業化前景。
