申請日2013.08.30

　　公開(公告)日2014.06.04

　　IPC分類號C02F1/44; C02F9/04

　　摘要

　　本實用新型涉及一種污水處理設備，特別涉及移動式納濾膜集成污水脫鹽凈化成套裝置，由預處理裝置和膜集成裝置整合在一起運行，所述膜集成裝置包括粗濾柱、精濾柱、超濾柱、水泵、中壓泵、納濾柱和終端精濾器;所述粗濾柱底部具有進水口與水泵連接，頂部通過管路與所述精濾柱底部連通，精濾柱的頂部與超濾柱的頂部連通，所述超濾柱通過中壓泵與納濾柱連通，所述納濾柱與終端精濾器連通，終端精濾器與外部儲水箱連通。本實用新型中的膜集成裝置采用納濾膜技術，出水效率大大提高，能耗較低，減少了濃縮水的排放量，通過納濾膜技術產生的濃縮水含鹽量比反滲透技術產生的濃縮水含鹽量降低，主要是高價鹽，故其濃縮水可回流循環，形成進一步節能減排。

　　權利要求書

　　1.一種移動式納濾膜集成污水脫鹽凈化成套裝置，由預處理裝置和膜集成裝置整合在一起運行，所述膜集成裝置包括粗濾柱、精濾柱、超濾柱、水泵、中壓泵、納濾柱和終端精濾器;所述粗濾柱底部具有進水口與水泵連接，頂部通過管路與所述精濾柱底部連通，精濾柱的頂部與超濾柱的頂部連通，其特征在于：所述超濾柱通過中壓泵與納濾柱連通，所述納濾柱與終端精濾器連通，終端精濾器與外部儲水箱連通;所述納濾柱的底部通過閥門與所述預處理裝置中的污水池連通;納濾柱內填充10-3μm 的三醋酸纖維素;所述外部水箱經水泵與第一混床的上部連通，所述第一混床內部裝有001×4型離子交換樹脂和201×7型離子交換樹脂。

　　2.根據權利要求1所述的移動式納濾膜集成污水脫鹽凈化成套裝置，其特征在于：所述第一混床的底部分別連接有高純水水管以及第二混床，所述第二混床內部裝有001×4型離子交換樹脂和D151型離子交換樹脂，所述第二混床下部連接有超純水水管。

　　3.根據權利要求2所述的移動式納濾膜集成污水脫鹽凈化成套裝置，其特征在于：所述預處理裝置由加藥器、污水泵、蛇形反應管、玻璃球反應罐、消毒滅菌器、旋流式混凝器組成;所述加藥器安裝在污水泵前的管道上，所述污水泵出口連接蛇形反應管進口，蛇形反應管出口連接玻璃球反應罐進口，玻璃球反應罐出口連接旋流式混凝器的進口，消毒滅菌器設置在旋流式混凝器產出的再生水的管道上。

　　說明書

　　移動式納濾膜集成污水脫鹽凈化成套裝置

　　技術領域

　　本實用新型涉及一種污水處理設備，特別涉及移動式納濾膜集成污水脫鹽凈化成套裝置。

　　背景技術

　　現行的污水處理設備體積龐大，占地面積和重量均較大，一般不可移動，需要拆分后再移動，然后安裝，費時、費事、費資金。而"專利號為ZL0122471 1. 1" 的實用新型專利移動式污水處理器的進水原設計為污水處理廠的二級處理水，本身不具備預處理工序。二級處理水的技術基本是生物化學技術，未用化學混凝。有資料顯示化學混凝處理污水效果優于二級處理水。二級處理水的去除率(SS) 為60-70% ，生物耗氧量(BOD) 為25-50%。而化學混凝處理中國香港去除率(SS) 大于85% ，生物耗氧量也(BOD) 為60% 。北歐挪威去除率(SS) 大于85%，生物耗氧量(BOD) 為70%;美國加利福尼亞去除率(SS) 為85%，生物耗氧量(BOD) 大于55%。

　　為了解決上述技術問題，申請人日前公開一種移動式污水凈化裝置的實用新型專利，申請?zhí)枮椋?008200737412，由預處理裝置和膜集成裝置整合在一起運行;預處理裝置由加藥器、污水泵、蛇形反應管、玻璃球反應罐、消毒滅菌器、旋流式混凝器及底盤和支撐架組成;加藥器安裝在污水泵前的管道上，污水泵出口連接蛇影反應管進口，蛇形反應管出口連接玻璃球反應罐進口，玻璃球反應罐出口連接旋流式混凝器的進口，消毒滅菌器設置在旋流式混凝器產出的再生水的管道上。由于膜集成裝置采用的反滲透技術，產生的濃縮水較多，使用中壓泵進行打壓，能耗較高。

　　實用新型內容

　　本實用新型的目的在于克服上述技術的不足，而提供一種移動式納濾膜集成污水脫鹽凈化成套裝置，降低能耗。

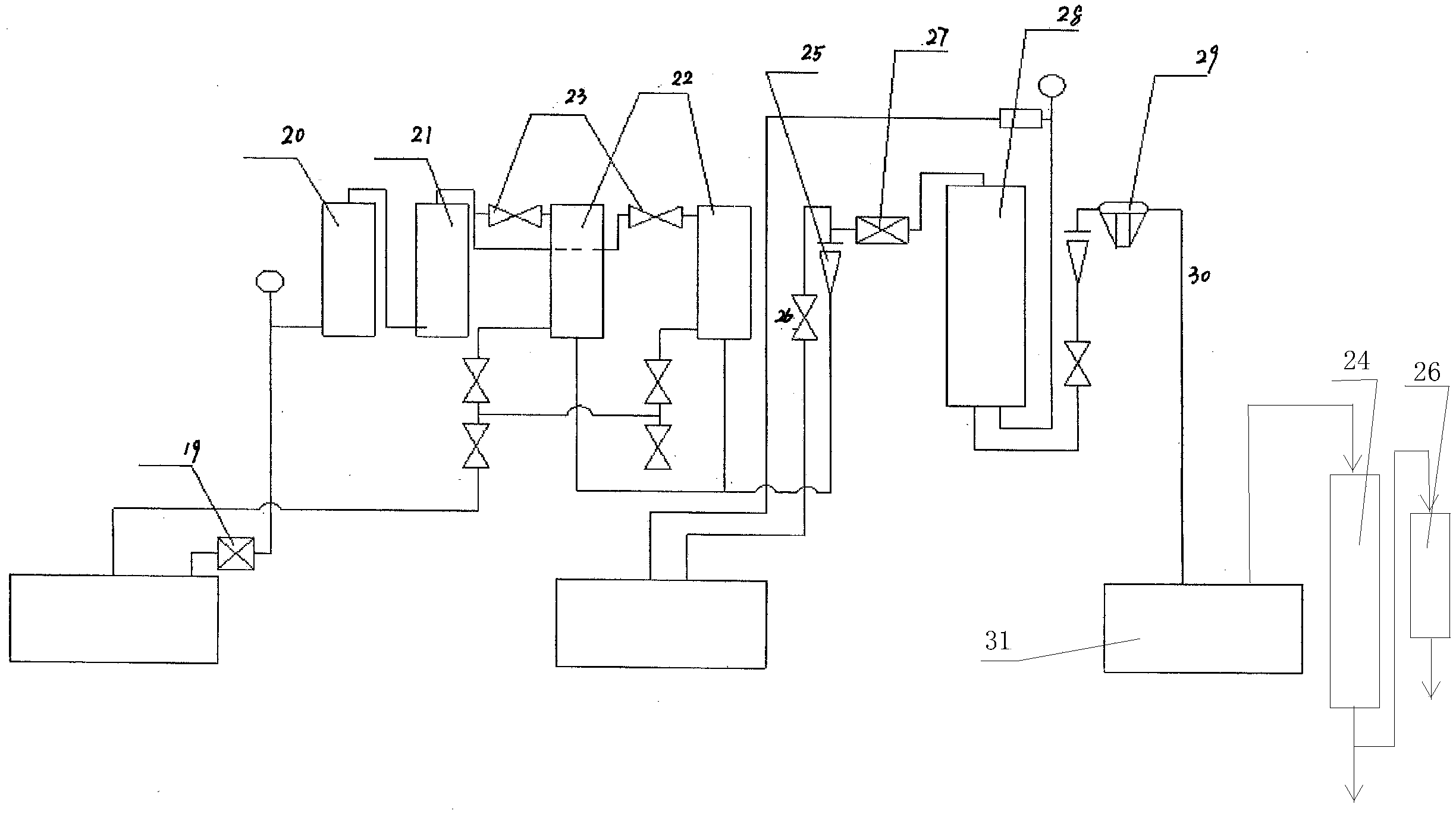

　　本實用新型為實現上述目的，采用以下技術方案：一種移動式納濾膜集成污水脫鹽凈化成套裝置，由預處理裝置和膜集成裝置整合在一起運行，所述膜集成裝置包括粗濾柱、精濾柱、超濾柱、水泵、中壓泵、納濾柱和終端精濾器;所述粗濾柱底部具有進水口與水泵連接，頂部通過管路與所述精濾柱底部連通，精濾柱的頂部與超濾柱的頂部連通，所述超濾柱通過中壓泵與納濾柱連通，所述納濾柱與終端精濾器連通，終端精濾器與外部儲水箱連通。

　　所述納濾柱的底部通過閥門與所述預處理裝置中的污水池連通。

　　納濾柱內填充10-3μm 的三醋酸纖維素。

　　所述外部出水箱經水泵與第一混床的上部連通，所述第一混床內部裝有001×4型離子交換樹脂和201×7型離子交換樹脂。

　　所述第一混床的底部分別連接有高純水水管以及第二混床，所述第二混床內部裝有001×4型離子交換樹脂和D151型離子交換樹脂，所述第二混床下部連接有超純水水管。

　　所述預處理裝置由加藥器、污水泵、蛇形反應管、玻璃球反應罐、消毒滅菌器、旋流式混凝器組成;所述加藥器安裝在污水泵前的管道上，所述污水泵出口連接蛇形反應管進口，蛇形反應管出口連接玻璃球反應罐進口，玻璃球反應罐出口連接旋流式混凝器的進口，消毒滅菌器設置在旋流式混凝器產出的再生水的管道上。

　　本實用新型的有益效果是：本實用新型中的膜集成裝置采用納濾膜技術，出水效率大大提高，能耗較低，減少了濃縮水的排放量，通過納濾膜技術產生的濃縮水含鹽量比反滲透膜技術產生的濃縮水含鹽量低，主要是高價鹽，故其濃縮水可回流循環，形成進一步節能減排。上述的處理污水可同時生產再生水，其水質己達到和超過自來水的國家標準。
