申請日2013.08.30

　　公開(公告)日2014.03.19

　　IPC分類號C02F1/46; C02F103/16; C25C1/12; C02F1/42

　　摘要

　　本實用新型涉及一種鍍銅廢水的處理設備，以同時回收金屬銅和水。該鍍銅廢水包含位于一回收槽的回收液和位于一第一清洗槽的清洗液，該回收槽與該第一清洗槽相連，該第一清洗槽與一第二清洗槽相連，該設備包括：電沉積裝置，與該回收槽相連，用于輸入該回收液進行電沉積以得到金屬銅，并將經電沉積的回收液返回該回收槽，其中電沉積平衡濃度范圍設為0.5-10g/L;離子交換裝置，與該第一清洗槽相連，用于輸入該清洗液以吸附其中的銅，并將凈化水輸出回用，其中該清洗液的銅離子濃度低于0.3g/L;以及離子交換再生裝置，對該離子交換裝置進行再生以獲得再生洗脫液，并將該再生洗脫液輸送至該電沉積裝置進行電沉積以得到金屬銅。

　　權利要求書

　　1.一種鍍銅廢水的處理設備，該鍍銅廢水包含位于一回收槽的回收液和位 于一第一清洗槽的清洗液，該回收槽與該第一清洗槽相連，該第一清洗槽與一 第二清洗槽相連，其特征在于該設備包括：

　　電沉積裝置，與該回收槽相連，用于輸入該回收液進行電沉積以得到金屬 銅，并將經電沉積的回收液返回該回收槽，其中電沉積平衡濃度范圍設為 0.5-10g/L;

　　離子交換裝置，與該第一清洗槽相連，用于輸入該清洗液以吸附其中的銅， 并將凈化水輸出回用，其中該清洗液的銅離子濃度低于0.3g/L;以及

　　離子交換再生裝置，對該離子交換裝置進行再生以獲得再生洗脫液，并將 該再生洗脫液輸送至該電沉積裝置進行電沉積以得到金屬銅。

　　2.如權利要求1所述的設備，其特征在于，該離子交換裝置還連接該第二清 洗槽，并將該凈化水輸出至該第二清洗槽以代替該第二清洗槽補充的部分新鮮 水。

　　3.如權利要求1所述的設備，其特征在于，該離子交換裝置將該凈化水提供 給其它清洗工序。

　　4.如權利要求1所述的設備，其特征在于，該離子交換再生裝置連接該回 收槽，并將該再生洗脫液分批加入該回收槽。

　　說明書

　　鍍銅廢水的處理設備

　　技術領域

　　本實用新型涉及廢水處理技術，尤其是涉及一種鍍銅廢水的處理設備。

　　背景技術

　　酸性鍍銅是使用面最廣、最重要的電鍍銅工藝之一，生產過程中會產生大 量含銅廢水，廢水的主要成分為硫酸銅和少量電鍍添加劑，呈酸性。

　　酸性鍍銅廢水的傳統處理方法是采用化學沉淀法。廢水中的銅離子轉化為 沉淀物，經過固液分離后清水直接排放，含銅污泥作為危險廢物處置。這種傳 統的處理方法以廢水達標排放為目的，不考慮銅和水的再利用，不僅損失了資 源，而且存在二次污染的風險。

　　電沉積法是一種利用電化學原理將溶液中的金屬離子還原成單質金屬的 技術，可以應用于含銅廢液的回收。根據電化學的原理，電沉積的電流效率和 產物的質量受到多種因素的影響，其中金屬離子的濃度就是關鍵因素之一，一 般濃度高有利于提高電流效率和電沉積金屬的質量，如果含銅廢液的濃度過低 將會失去技術和經濟的可行性。因此，電沉積法適用于回收銅，但不適合回收 濃度過低的含銅廢水，也無法回收廢水。

　　離子交換技術是利用液相中的離子和固相中離子間所進行的可逆性化學 反應提純或分離物質的方法。當含有銅陽離子的廢水經過陽離子交換樹脂時銅 離子與離子交換樹脂基團上的其它陽離子發生交換而吸附于樹脂上，除去銅離 子的水可以回收利用。一般離子交換適合于回收低濃度的廢水(銅含量一般小于 0.3g/L)，當濃度過高時銅離子容易泄漏，再生周期縮短，缺少實用價值。

　　因此，離子交換法可以回收廢水，但是不適合回收濃度過高的含銅廢水。

　　希望有一種可以同時實現金屬銅和水的回收的含銅廢水的處理方法。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種鍍銅廢水的處理設備，可以同 時回收金屬銅和水。

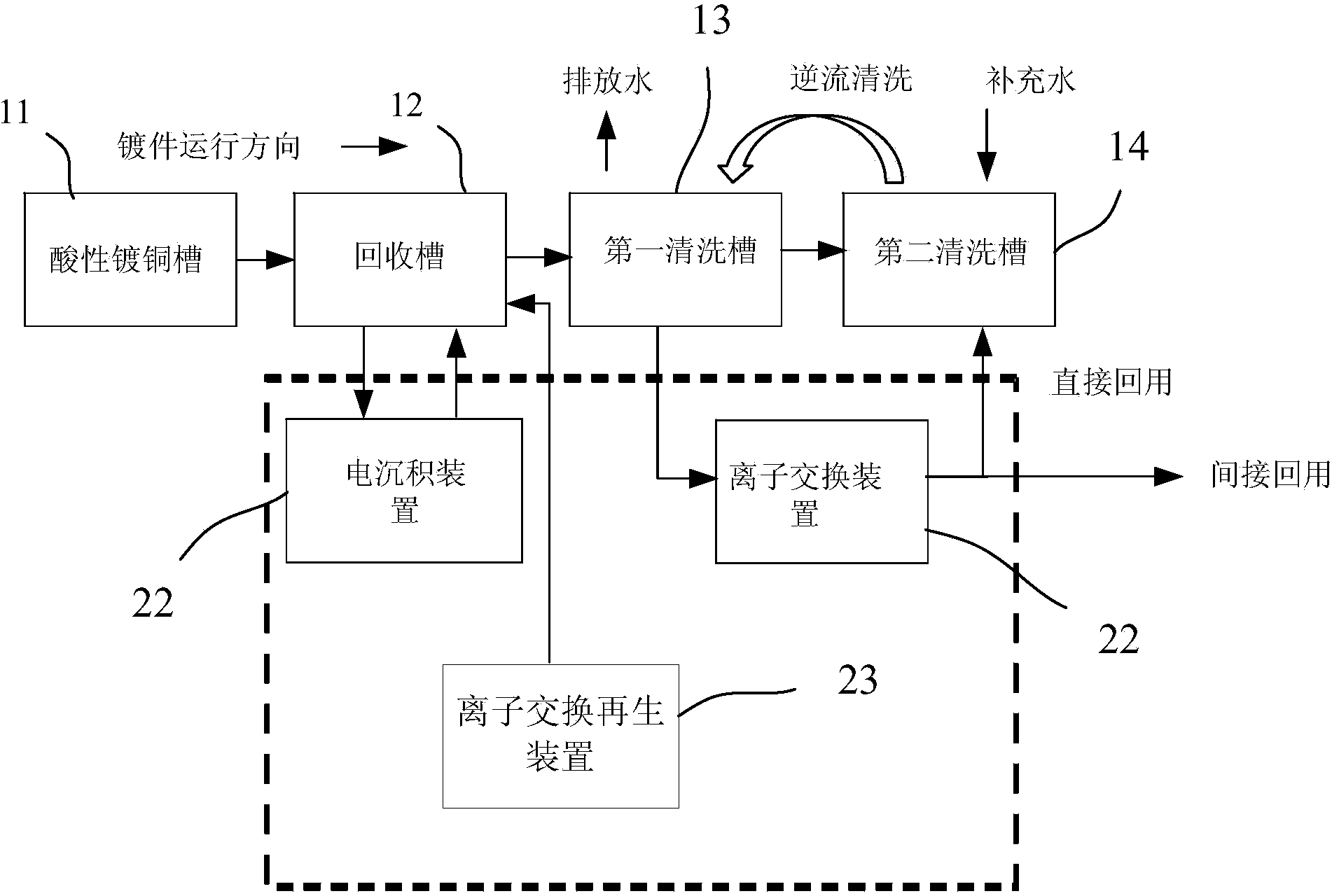

　　本實用新型為解決上述技術問題而采用的技術方案是提出一種鍍銅廢水 的處理設備，該鍍銅廢水包含位于一回收槽的回收液和位于一第一清洗槽的清 洗液，該回收槽與該第一清洗槽相連，該第一清洗槽與一第二清洗槽相連，該 設備包括：電沉積裝置，與該回收槽相連，用于輸入該回收液進行電沉積以得 到金屬銅，并將經電沉積的回收液返回該回收槽，其中電沉積平衡濃度范圍設 為0.5-10g/L;離子交換裝置，與該第一清洗槽相連，用于輸入該清洗液以吸附 其中的銅，并將凈化水輸出回用，其中該清洗液的銅離子濃度低于0.3g/L;以 及離子交換再生裝置，對該離子交換裝置進行再生以獲得再生洗脫液，并將該 再生洗脫液輸送至該電沉積裝置進行電沉積以得到金屬銅。

　　在本實用新型的一實施例中，該離子交換裝置還連接該第二清洗槽，并將該 凈化水輸出至該第二清洗槽以代替該第二清洗槽補充的部分新鮮水。

　　在本實用新型的一實施例中，該離子交換裝置將該凈化水提供給其它清洗工 序。

　　在本實用新型的一實施例中，該離子交換再生裝置連接該回收槽，并將該再 生洗脫液分批加入該回收槽。

　　本實用新型由于采用以上技術方案，將電沉積法與離子交換法結合來處理 鍍銅廢水，充分發揮各自的優勢，并將再生洗脫液進行電沉積以進一步回收銅 及廢水，使得廢水可以被充分的處理，提高了回收率。
