申請日2013.08.30

　　公開(公告)日2014.03.12

　　IPC分類號C02F11/12

　　摘要

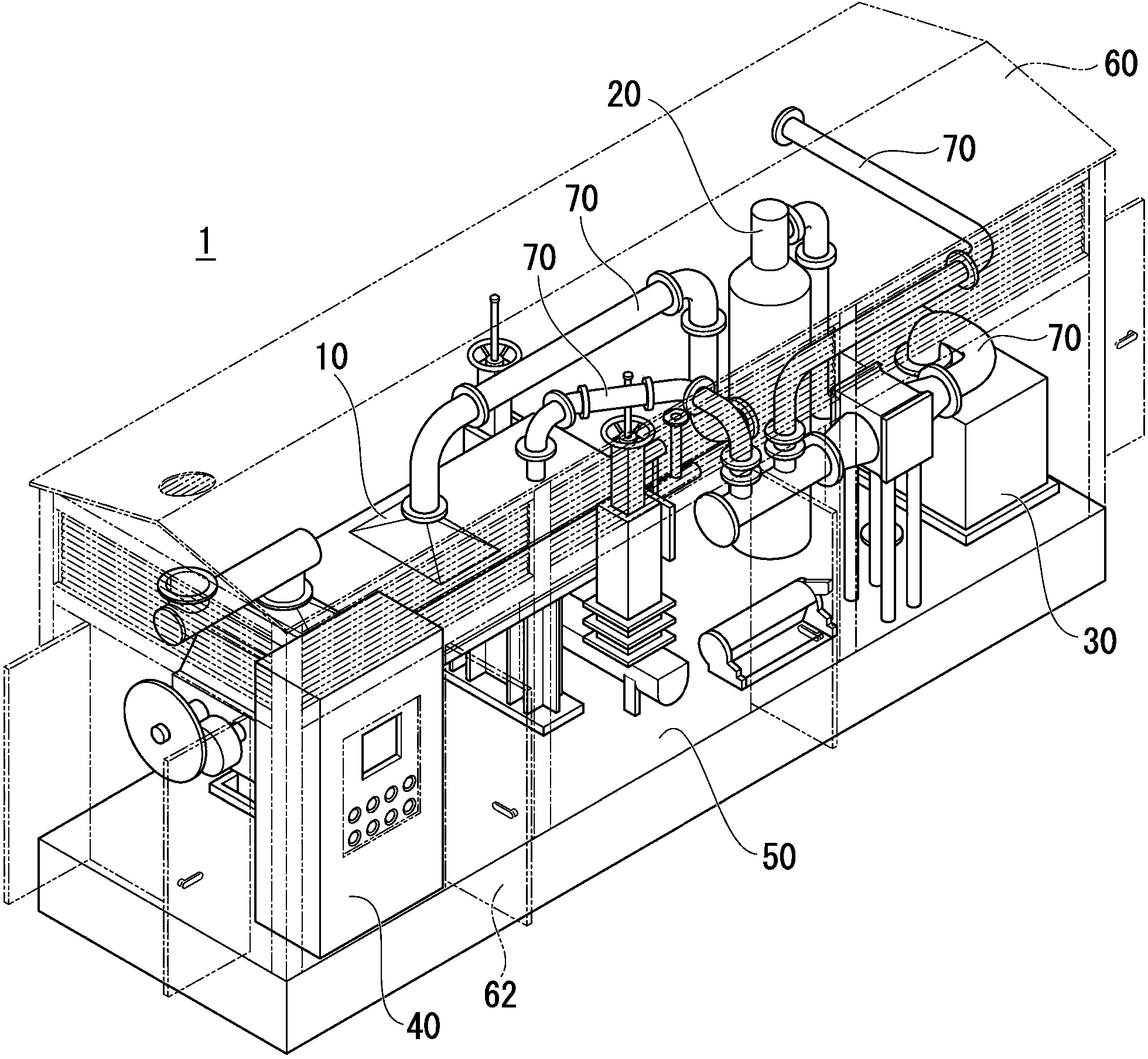

　　本實用新型的污泥干燥機組是以下的設備：在能移動的底座上設置：干燥機，對污泥進行干燥;煙氣處理裝置，對所述干燥機的排氣進行凈化處理;送風機，排出所述排氣;以及控制盤，對這些機器進行運轉控制，該污泥干燥機組通過配管連接這些機器并一體單元化，能夠?qū)⑽勰喔稍餀C(jī)組整體輸送。

　　權利要求書

　　1.一種單元化的污泥干燥機組，其特征在于，

　　在能移動的底座上設置：

　　干燥機，對污泥進行干燥;

　　煙氣處理裝置，對所述干燥機的排氣進行凈化處理;

　　送風機，排出所述排氣;以及

　　控制盤，運轉控制所述干燥機、所述煙氣處理裝置以及所述送 風機，

　　通過配管連接所述干燥機、所述煙氣處理裝置以及所述送風機 成一體。

　　2.根據權利要求1所述的污泥干燥機組，其特征在于，

　　所述干燥機是傾斜槳葉形盤式干燥機。

　　3.根據權利要求1所述的污泥干燥機組，其特征在于，

　　所述污泥干燥機組被廠房所包圍。

　　4.根據權利要求3所述的污泥干燥機組，其特征在于，

　　所述污泥干燥機組在所述廠房外部的規定位置至少設置有向 所述干燥機投入污泥的投入口、來自所述煙氣處理裝置的排氣的出 口、被所述干燥機干燥的污泥的排出口。

　　說明書

　　污泥干燥機組

　　技術領域

　　本實用新型涉及污泥處理，涉及能夠容易地追加到現有的污泥處理設備的污泥干燥機組。

　　背景技術

　　隨著污水處理廠的迅速建設，大量的污泥被排出。另一方面，污泥處理處分能力的不足變得日趨顯著。目前，大約75%以上的污泥被填埋或者被拋棄處分。在很多下水處理廠，由于污泥的含水率高達80%左右，惡臭、腐爛所引起的環境污染等對填埋場帶來不良影響，逐漸成為問題。

　　為了解決上述問題，則需要用于干燥污泥的設備。然而為此，由于需要將構成污泥干燥設備的各種機器搬入污泥處理設備中且在現場組裝，所以減少機器的搬入以及組裝所需要的成本、時間成為問題。另外，在設置污泥干燥設備時，需要確保相應的用地。而且，一次設置后的污泥干燥設備的增設(増?jiān)O(shè))、規格的變更是不容易的。

　　實用新型內容

　　本實用新型是鑒于上述內容而完成的，其目的在于提供一種輸送性卓越且能夠容易地追加到現有的污泥處理系統的污泥干燥設備。

　　為了解決上述問題，在本實用新型中提供以下組成。

　　(1)本實用新型提供一種單元化的污泥干燥設備，在能移動的底座上設置：干燥機，對污泥進行干燥;煙氣處理裝置，對所述干燥機的排氣進行凈化處理;送風機，排出所述排氣;以及控制盤，運轉控制上述機器，并通過配管將上述機器連成一體。

　　(2)根據(1)所述的污泥干燥設備，也可以設置傾斜槳葉形盤式干燥機作為所述干燥機。

　　(3)根據(1)所述的污泥干燥設備，所述污泥干燥設備也可以被廠房包圍。

　　(4)根據(3)所述的污泥干燥設備，所述污泥干燥設備也可以在所述廠房外部的規定位置至少設置有向所述干燥機投入污泥的投入口、來自所述煙氣處理裝置的排氣的出口、被所述干燥機干燥的污泥的排出口。

　　在本實用新型的第一方面的單元化的污泥干燥機組中，在能移動的底座上設置：干燥機，對污泥進行干燥;煙氣處理裝置，對所述干燥機的排氣進行凈化處理;送風機，排出所述排氣;以及控制盤，運轉控制所述干燥機、所述煙氣處理裝置以及所述送風機，通過配管連接所述干燥機、所述煙氣處理裝置以及所述送風機成一體。

　　在本實用新型的第二方面中，所述干燥機是傾斜槳葉形盤式干燥機。在本實用新型的第三方面中，所述污泥干燥機組被廠房所包圍。

　　在本實用新型的第四方面中，所述污泥干燥機組在所述廠房外部的規定位置至少設置有向所述干燥機投入污泥的投入口、來自所述煙氣處理裝置的排氣的出口、被所述干燥機干燥的污泥的排出口。

　　本實用新型的污泥干燥設備，能夠簡單的追加到現有的污泥處理設備中，且能夠簡單地實現脫水污泥的低水分化(60%以下)、減量化、無害 化(基于干燥處理(90℃以上)的加熱滅菌)。另外，通過將干燥后的污泥作為生物物質等燃料進行再利用，從而聯系到能源的有效利用。

　　另外，由于能夠?qū)⒃诠�廠等污泥處理設備以外的地點組裝的污泥干燥設備一體地輸送并搬入現場，所以能夠降低輸送成本、縮短現場的施工工期、降低現場施工成本。并且，根據污泥的處理量，能夠增設同一單元。
