申請日2013.10.17

　　公開(公告)日2014.01.22

　　IPC分類號C02F1/52; C02F1/38

　　摘要

　　本發明涉及一種管道溢流污水凈化器。本發明所述的雙向旋流污水凈化器，其特征在于包括依次設有反沖洗區、過濾層、上旋流室、下旋流室和污泥區，其中在下旋流室的外底部安裝有多圈截頭圓錐板。本發明所述的雙向旋流污水凈化器，提高了分離和凈化能力，實現了在較短時間內最大限度的削減污染物。

　　權利要求書

　　1.一種雙向旋流污水凈化器，其特征在于包括依次設有反沖洗區、過濾層、上旋流室、下旋流室和污泥區，其中在下旋流室的外底部安裝有多圈截頭圓錐板。

　　2.根據權利要求1所述的雙向旋流污水凈化器，其特征在于其中的圓錐板間距為80mm，傾角為60°，高度為0.6m。

　　3.根據權利要求1所述的雙向旋流污水凈化器，其特征在于其中的底部的污泥區設置為錐斗污泥斗，錐斗的角度為55°。

　　說明書

　　一種雙向旋流污水凈化器

　　技術領域

　　本發明涉及一種污水凈化器，特別涉及一種管道溢流污水凈化器。

　　背景技術

　　溢流污水含有病原體、好氧污染物、懸浮固體、營養物質、有毒物質、漂浮物等物質，若未經有效處理直接排入水體，會超出水體標準，將嚴重破壞水環境功能并危及人體健康，目前，旋流分離器被廣泛的應用于溢流污水和雨水的處理方面，水力旋流器在離心力的作用下利用兩相或多相間的密度差來實現分離，分離的精度不高，分離和凈化能力不強。

　　發明內容

　　針對上述問題，本發明旨在提供一種雙向旋流污水凈化器，提高了分離和凈化能力，實現了在較短時間內最大限度的削減污染物。

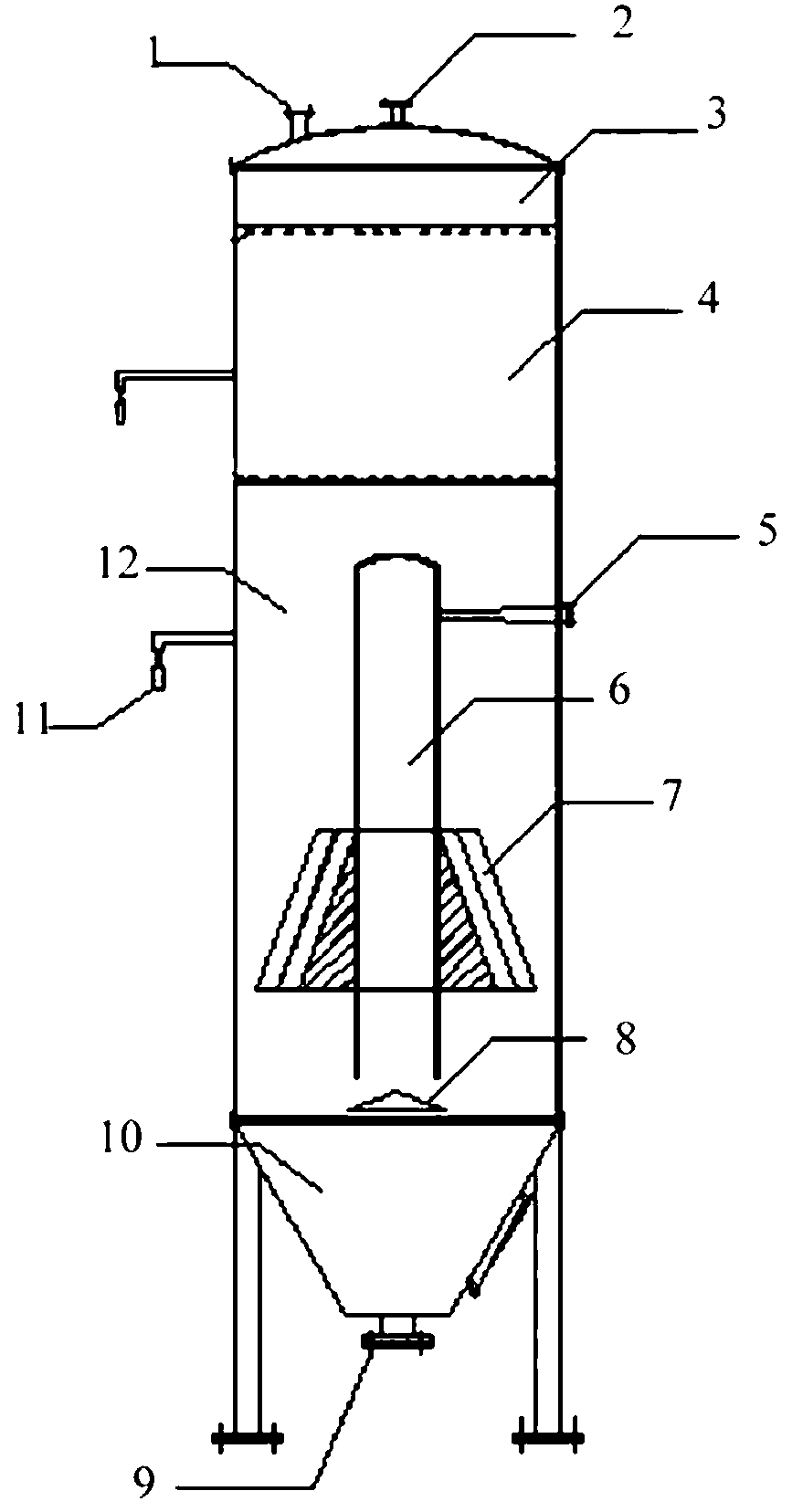

　　本發明所述的雙向旋流污水凈化器，包括依次設有反沖洗區、過濾層、上旋流室、下旋流室和污泥區，其中在下旋流室的外底部安裝有多圈截頭圓錐板。

　　優選地，本發明所述的雙向旋流污水凈化器，其中的圓錐板間距為80mm，傾角為60°，高度為0.6m。

　　更優選地，本發明所述的雙向旋流污水凈化器，其中的底部的污泥區設置為錐斗污泥斗，錐斗的角度為55°。

　　本發明所述的雙向旋流污水凈化器，通過上旋流室和下旋流室的聯合協同作用處理溢流污水時有較好的凈化作用，投加絮凝劑后對COD的去除率在65%以上、對SS的去除率在97%以上。
