申請日2014.11.10

　　公開(公告)日2016.05.11

　　IPC分類號C02F3/30

　　摘要

　　本發明有關于一種無污泥的廢水處理系統，特別是指一種利用特殊形狀及結構的生物巢作為固定床，使好氧及厭氧共存的情況下來凈化廢水，以達到無污泥的廢水處理。本系統以生物膜法的接觸氧化(曝氣)方式，即將生物巢固定在接觸曝氣槽內，并送入適量的空氣，使好氧性與厭氧性的菌體能同時共存、棲息而將污水凈化。

　　權利要求書

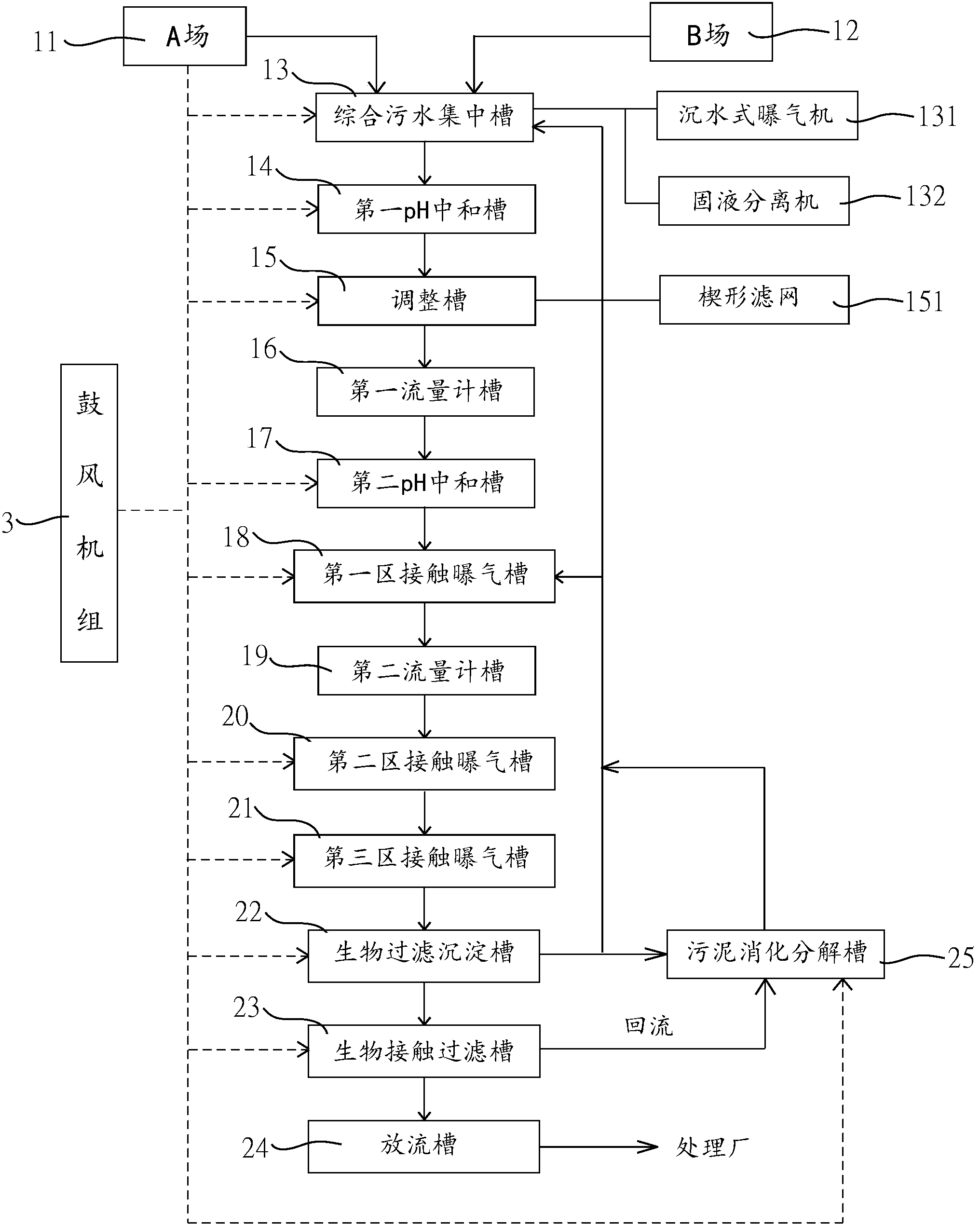

　　1.一種無污泥的廢水處理系統，其主要是將廢水統整于A場及B場做集中處理，再依其流量、pH值、COD值、溫度分別匯集于各槽，再依一定行徑進行曝氣預處理，以控制進入處理的水質標準為pH6～8之間、COD值4000～5000mgl/1、溫度35℃以下，其中，綜合污水集中槽收集由A場及B場的廢水，槽內有曝氣裝置，當將廢水收集至指定水位后，就會由沉水式曝氣機將廢水出至后續的處理設備，其功用是綜合A場及B場的廢水，并確認綜合后廢水的COD值在5000mgl/1以下，用以定時測定COD值，且該廢水經由綜合污水集中槽內的固液分離機，利用振動將廢水中粗大的懸浮物體以濾網作物理發篩選去除，然后依序經過第一pH中和槽、第一流量計槽、第二pH中和槽、第一區接觸曝氣槽、第二流量計槽、第二區接觸曝氣槽、第三區接觸曝氣槽、生物過濾沉淀槽、生物接觸過濾槽及放流槽，且于每一槽內皆與鼓風機組連通，藉以輸送空氣，以利于菌種的生存，

　　其特征在于：在該第一區接觸曝氣槽、該第二區接觸曝氣槽及該第三區接觸曝氣槽內設有生物巢，并使其形成固定床，以作為好氧菌體及厭氧菌體共生共存的巢穴，然后藉由好氧菌體及厭氧菌體來分解有機物，其將廢水反復循環地與生物巢接觸，而在生物巢上形成生物膜，于此同時，該接觸曝氣槽內的污水是處于好氧性的狀態，并在生物巢上逐漸地堆積生物膜，當生物膜堆積至一定厚度后，位于生物膜的內層就形成厭氧性層，供厭氧性菌體棲息，至于生物膜外側則繼續累積成更厚的生物膜，促使生物膜內層的厭氧性菌體的作用更加活躍，以持續在生物膜內部進行厭氧分解，藉由該好氧及厭氧菌體的共生共存的平衡狀態下反復進行，使廢水以不產生污泥而達到凈化的處理。

　　2.如權利要求1所述無污泥的廢水處理系統，其中，該生物巢為塑料材質并呈球形，且其空隙率介于95%-97%間，能達到全面散氣式，并能以幾乎不流動的方式沉浮在水里，而形成牢固的固定床。

　　說明書

　　無污泥的廢水處理系統

　　技術領域

　　本發明有關于一種無污泥的廢水處理系統，其利用生物巢作為固定床，并藉由固定床使好氧與厭氧的菌體并存，用以分解廢水處理中所產生的污泥。

　　背景技術

　　按，廢水的處理相當繁復，其中，活性污泥處理的排水處理設備中所產生的剩余污泥。例如，將下水道污水處理廠或排泄物處理廠等下水道處理程序，以及從食品工廠或化學工業等制程所排出的排放水，以活性污泥處理的排水處理設備，對于廢水內的污泥，處理的難度更高，且需耗費更多的成本。

　　因此，衍生有一種活性污泥法，主要由具有曝氣槽或沉淀槽的活性污泥處理設備而產生的方法，其將排放水中的有機物藉由污泥中的微生物分解后，會產生使用過的剩余污泥，對于處理這類的剩余污泥或?qū)⑵鋸U棄時，目前較多被采用的方法是大型厭氧消化槽，在完全厭氧的狀態下進行污泥的消化，而此方法中所使用的厭氧消化槽，必須具備強大的耐腐蝕性，所以必須添加大量的甲烷或硫化氫以及大型的瓦斯槽，因而產生出龐大的處理費用，即使投入如此龐大的費用，污泥減少率也只能達到40～50%，其整體效能不彰。

　　另一方面，還有一種污泥廢棄處理方法，其將污泥大量焚燒使其脫水，但會產生戴奧辛等有毒氣體或破壞環境的疑慮，所以需設置性能良好的焚化爐，加上焚燒時需要焚化用油，其處理成本甚高，此外，即使設置了性能良好的焚化爐，也無法完全消除對于戴奧辛等的疑慮，仍然還是無法達到無污染的處理污泥。

　　這些方法利用微生物、藥劑、混磨機等來分解剩余污泥，然而廢水被分解后的剩余污泥會產生新的問題-BOD(生化需氧量)，為了解決BOD的問題，必須再次加入活性污泥處理設備這類的復雜程序。為此，必須增設活性污泥處理設備或增加曝氣量。因此，不僅是剩余污泥處理設備本身的設備費或藥劑費、運轉費用而已，活性污泥處理設備本身也會增加額外的運轉費用，整體費用所費不貲。

　　發明人有鑒于處理污泥的費用甚高，于是乃極力苦思解決之道，并憑借本身的專 業及多年來的工作經驗，首創出一種無污泥的廢水處理方法，其利用特殊結構的生物巢，使好氧及厭氧菌體能共生共存的平衡狀態下，將污泥完全分解，且其設置成本低，而具極佳的經濟效益。

　　發明內容

　　本發明有關于一種無污泥之廢水處理系統，特別是指一種利用特殊形狀及結構的生物巢作為固定床，使好氧及厭氧共存的情況下來凈化廢水，以達到無污泥的廢水處理。本系統以生物膜法的接觸氧化(曝氣)方式，即將生物巢固定在接觸曝氣槽內，并送入適量的空氣，此時，在接觸曝氣槽內的污水，因為反復循環地與生物巢接觸，而在生物巢上形成生物膜，于此同時，該接觸曝氣槽內的廢水是處于好氧性的狀態，并在生物巢上逐漸地堆積生物膜，當生物膜堆積至一定厚度后，位于生物膜的內層就形成厭氧性層，供厭氧性菌體棲息，至于生物膜外側則繼續累積程更厚的生物膜，促使生物膜內層的厭氧性菌體的作用更加活躍，以持續在生物膜內部進行厭氧分解，藉由該好氧及厭氧菌體的共生共存的平衡狀態下，將污水以不產生污泥而達到凈化的處理，完全顛覆傳統污水的處理方式，而為一理想的無污泥的廢水處理系統，顯已符合專利的要求。
