申請日2014.10.29

　　公開(公告)日2016.05.04

　　IPC分類號C02F1/52; C02F1/66; C02F9/04

　　摘要

　　本發明提供一種硫轉移劑生產廢水的循環利用方法，該方法包括：將硫轉移劑細粉作為助沉降劑加入到硫轉移劑生產廢水中，得到混合懸濁液;以廢水的體積為基準，所述硫轉移劑細粉的加入量為1-15克/升;將所述混合懸濁液的pH值控制在2-6;將pH值為2-6的混合懸濁液進行一級固液分離處理，得到一級清液和一級重相和/或沉渣;將所述一級清液進行二級固液分離處理，得到二級清液和二級重相和/或沉渣，然后再將所述二級清液輸送到硫轉移劑的生產過程中進行循環利用。本發明的硫轉移劑生產廢水的循環利用方法采用硫轉移劑細粉作為助沉降劑，可以回用硫轉移劑生產廢水及其中的稀土元素，既回收了資源，又減少了環境污染。

　　權利要求書

　　1.一種硫轉移劑生產廢水的循環利用方法，該方法包括：將硫轉移劑細粉作為助沉降劑加入到硫轉移劑生產廢水中，得到混合懸濁液;以廢水的體積為基準，所述硫轉移劑細粉的加入量為1-15克/升;將所述混合懸濁液的pH值控制在2-6;將pH值為2-6的混合懸濁液進行一級固液分離處理，得到一級清液和一級重相和/或沉渣;將所述一級清液進行二級固液分離處理，得到二級清液和二級重相和/或沉渣，然后將所述二級清液輸送到硫轉移劑的生產過程中進行循環利用。

　　2.根據權利要求1的方法，其中，所述硫轉移劑生產廢水的pH值為5-8，含有以氧化物重量計1-20克/升的稀土元素，以干基重量計2-25克/升的固體顆粒物。

　　3.根據權利要求1的方法，其中，所述硫轉移劑細粉是硫轉移劑生產過程中產生的細粉，該細粉的平均粒徑為2-20微米。

　　4.根據權利要求1的方法，其中，先將所述硫轉移劑細粉在450-800℃焙燒0.5-4小時后再作為助沉降劑加入到所述硫轉移劑生產廢水中。

　　5.根據權利要求1的方法，其中，將所述混合懸濁液的pH值控制在3-5。

　　6.根據權利要求1的方法，其中，通過加入鹽酸來控制所述混合懸濁液的pH值。

　　7.根據權利要求1的方法，其中，通過使用沉降槽、過濾機或旋液分離器進行所述一級固液分離處理。

　　8.根據權利要求1或7的方法，其中，通過使用離心式分離機進行所述二級固液分離處理。

　　9.根據權利要求1的方法，其中，將所述二級清液輸送到硫轉移劑生產過程中的稀土配料罐、助劑成膠釜和/或載體浸漬罐中進行循環利用。

　　說明書

　　一種硫轉移劑生產廢水的循環利用方法

　　技術領域

　　本發明涉及一種硫轉移劑生產廢水的循環利用方法。

　　背景技術

　　在流化催化裂化(FCC)的反應過程中，原料油與催化劑在提升管中快速接觸進行催化裂化反應，反應生成的焦炭沉積到催化劑上造成催化劑生焦失活，生焦失活的催化劑經汽提后進入再生器進行燒焦再生。在再生過程中，沉積于焦炭中的含硫化合物氧化生成SOx，隨再生煙氣排放到大氣中造成環境污染。

　　使用煙氣SOx轉移助劑(也稱硫轉移助劑或硫轉移劑)是控制FCC裝置再生煙氣SOx排放的主要技術措施。其作用原理是，在再生器中通過金屬活性組分捕集煙氣中生成的SOx，形成穩定的金屬硫酸鹽。金屬硫酸鹽隨后隨再生器進入提升管反應器，在還原氣氛下，金屬硫酸鹽被還原，以H2S形式進入氣體產物中，由硫磺回收裝置回收。硫轉移劑相對濕法洗滌等其他煙氣SOx處理技術具有操作靈活簡便、不需裝置改造和設備投資、且不產生二次污染等優點，在煉廠得到普遍關注和應用。因此，硫轉移劑已成為催化劑廠的重要助劑品種。

　　硫轉移劑的化學組成與FCC催化劑有顯著的區別，現有技術中公開的硫轉移劑組成及其制備方法可參見US4497902、US4768235、CN1485132A、CN100425339C、CN101185829A等。例如，CN1485132A公開的硫轉移劑以2-30重量%的鈰的氧化物作為活性組分，以70-98重量%的含鎂鋁尖晶石組合物作為載體，所述含鎂鋁尖晶石組合物中還含有0-15重量%、優選為0.5-10重量%的除Ce以外的稀土元素和0-10重量%、優選為0.5-5重量%的V2O5。 稀土元素尤其Ce是硫轉移劑重要的活性組分，采用浸漬液體積過量的浸漬方法(過量浸漬)將其負載于載體上，相對等體積飽和浸漬方法可以改善CeO2分散的均勻性，提高助劑的硫轉移效率。但過量浸漬的方法會產生大量廢水，例如，按CN1485132A、CN100425339C提供的方法生產硫轉移劑，稀土元素Ce采用過量浸漬的方法負載到經噴霧干燥成形及焙燒后的微球狀載體上，由于Ce通常不能完全被載體吸附，未被充分利用的Ce隨濾液排放，造成濾液廢水中CeO2含量有時可高達20克/升。此外，過濾過程中，少量助劑顆粒特別是一些細顆粒會透過濾布進入廢水中，還造成廢水中含有5-25克/升的固體顆粒物，因而廢水外觀上呈泥漿色濃稠懸濁液。

　　因硫轉移劑含有多種易污染FCC催化劑的金屬組分，其生產廢水不能回用到FCC催化劑生產中。即使將廢水回用到硫轉移劑自身生產流程中，如果不經處理直接在線循環利用，也存在以下問題：(1)如果回用于配制稀土浸漬液，則其中含有的細顆粒物及稀土絮凝沉淀不斷累積，造成濾布網孔逐漸堵塞，過濾效率大幅降低;(2)如果回用到成膠過程中，則在膠體噴霧成形時，所含固體顆粒物不僅容易磨損噴霧干燥塔霧化噴嘴，而且與膠體粘連造成助劑顆粒球形度較差，影響耐磨損性能。由于廢水的在線循環利用存在問題，因而硫轉移劑生產過程中需外排含稀土及助劑顆粒物的廢水，不僅造成資源損失，而且與其他廢水混合后造成污水處理難度增大，易導致環境污染問題。

　　上述現有技術(US4497902、US4768235、CN1485132A、CN100425339C、CN101185829A)中雖然公開了多種不同硫轉移劑的組成及其制備方法，但未涉及生產廢水的回用問題，尤其未涉及對廢水進行處理以實現在線循環利用的問題。

　　CN203392959U公開了一種煙氣脫硫廢水中廢催化劑的分離裝置，主要用于分離FCC再生煙氣濕法洗滌裝置廢水中的廢催化劑。廢水進入旋液分離器，頂部催化劑含量低的稀液循環返回急冷塔，底部經濃縮后富含催化劑 顆粒的物料與絮凝劑混合攪拌后進脫水機進行分離。該分離裝置主要用于脫除再生煙氣濕法洗滌裝置中的廢催化劑顆粒。

　　CN100429157C公開了一種煉油催化劑生產中產生的高濃度氨氮廢水處理方法，主要步驟包括調節廢水pH值，經固液分離去除廢水中的懸浮物和溶解的硅鋁離子及其化合物;加入鈣離子生成硫酸鈣沉淀，經固液分離減少廢水中的酸性物質;加入碳酸根離子生成碳酸鈣沉淀，經固液分離去除廢水中的鈣離子;然后經汽提脫氨和生化處理，使廢水達到國家排放標準。該方法的發明目的在于，通過化學沉淀及汽提脫氨氮等方法相結合對催化劑生產廢水凈化處理，使廢水達標排放。

　　上述現有技術中，污水的產生過程、組成特性與硫轉移劑生產廢水有顯著區別，操作相對復雜，且多需外加絮凝劑、化學沉淀劑等物質，固液分離效率也不夠高。隨著對催化劑廠節能降耗和污水達標排放等方面的要求不斷提高，企業迫切需要進一步提高廢水處理和利用技術水平，因而有必要開發硫轉移劑生產中排放廢水的高效循環利用技術。

　　發明內容

　　本發明的目的是提供一種硫轉移劑生產廢水的循環利用方法，該方法通過對廢水進行預處理和兩級固液分離后，可將隨廢水排放的稀土元素在線回用到硫轉移劑生產過程中，且不對助劑產品質量和生產過程造成不利影響。

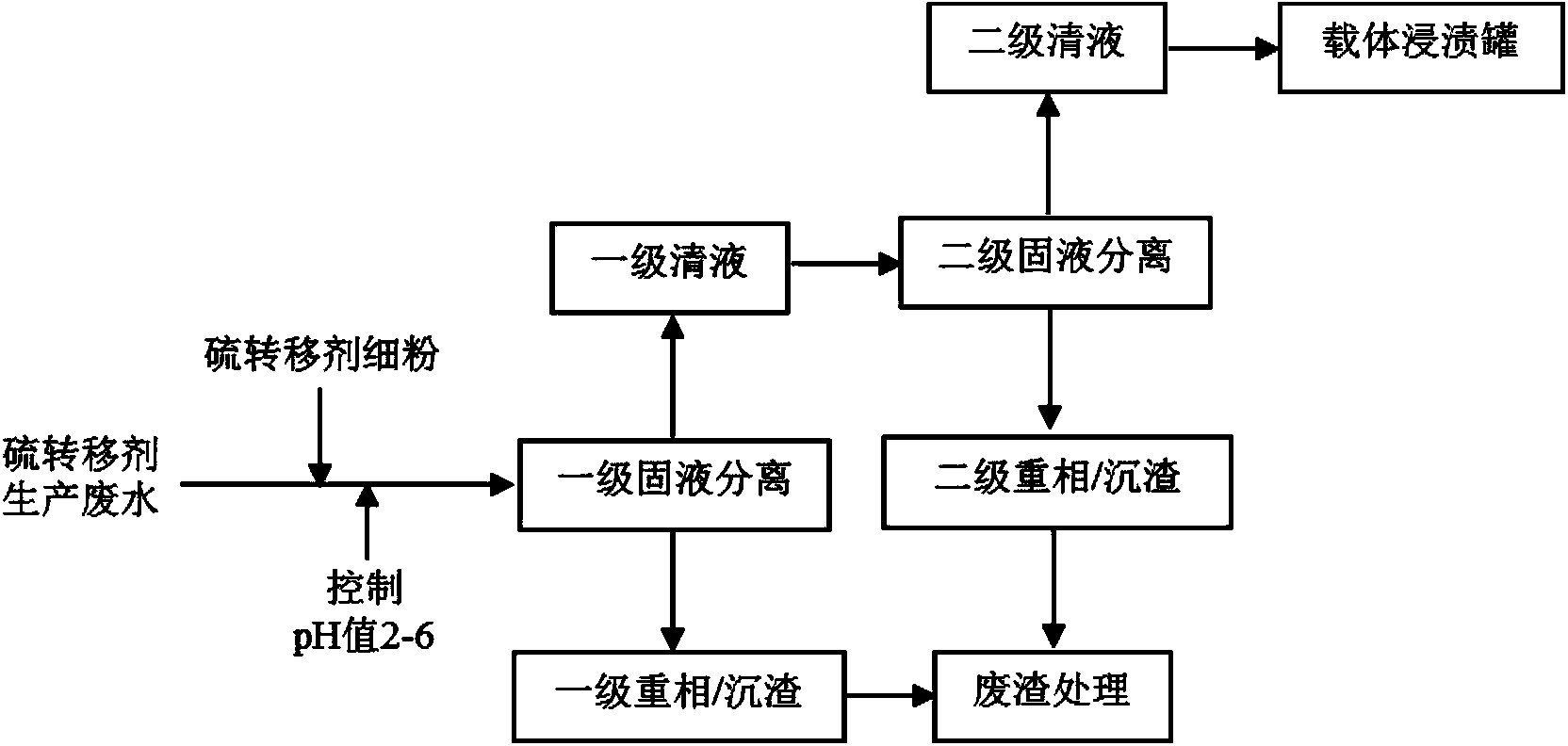

　　為了實現上述目的，本發明提供一種硫轉移劑生產廢水的循環利用方法，該方法包括：將硫轉移劑細粉作為助沉降劑加入到硫轉移劑生產廢水中，得到混合懸濁液;以廢水的體積為基準，所述硫轉移劑細粉的加入量為1-15克/升;將所述混合懸濁液的pH值控制在2-6;將pH值為2-6的混合懸濁液進行一級固液分離處理，得到一級清液和一級重相和/或沉渣;將所述一級清液進行二級固液分離處理，得到二級清液和二級重相和/或沉渣，然后將所述二級清液輸送到硫轉移劑的生產過程中進行循環利用。

　　優選地，其中，所述硫轉移劑生產廢水的pH值為5-8，含有以氧化物重量計1-20克/升的稀土元素，以干基重量計2-25克/升的固體顆粒物。

　　優選地，其中，所述硫轉移劑細粉是硫轉移劑生產過程中產生的細粉，該細粉的平均粒徑為2-20微米。

　　優選地，其中，先將所述硫轉移劑細粉在450-800℃焙燒0.5-4小時后再作為助沉降劑加入到所述硫轉移劑生產廢水中。

　　優選地，其中，所述混合懸濁液的pH值控制在3-5。

　　優選地，其中，通過加入鹽酸來控制所述混合懸濁液的pH值。

　　優選地，其中，通過使用沉降槽、過濾機或旋液分離器進行所述一級固液分離處理。

　　優選地，其中，通過使用離心式分離機進行所述二級固液分離處理。

　　優選地，其中，將所述二級清液輸送到硫轉移劑生產過程中的稀土配料罐、助劑成膠釜和/或載體浸漬罐中進行循環利用。

　　本發明的發明人意外地發現，通過將硫轉移劑生產過程中產生的細粉作為助沉降劑加入到硫轉移劑生產廢水中并控制pH值在適當范圍內，可在不引入任何非硫轉移劑生產所需化學物質的情況下降低固液分離難度，隨后通過兩級固液分離高效脫除廢水中的細顆粒物，實現廢水中稀土元素的在線回收利用。所述廢水循環利用方法不對助劑產品質量和生產流程特別是濾機過濾效率造成不利影響。

　　本發明的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。
