申請日2014.10.29
公開(公告)日2015.05.20
IPC分類號F28C1/00
摘要

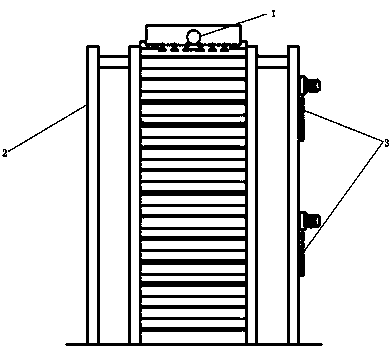

本實用新型提供污水冷卻塔，包括勻流水箱，水箱底部設置至少一個引流孔，引流孔下方設置冷卻組件，所述冷卻組件由至少10級傾斜式組件由高到低順次連接而成，塔的一側布置兩臺疊放的風扇，另一側布置擋風板。本實用新型污水冷卻塔采用多級傾斜式冷卻組件的設置擴大了散熱面積，達到更好的冷卻效果，可以滿足對含顆粒物的污水的處理要求，節省了成本，提高了污水處理效率。
權利要求書
1.污水冷卻塔，其特征在于：包括勻流水箱，水箱底部設置引流孔，引流孔下方設置冷卻組件，所述冷卻組件由多級傾斜式組件由高到低順次連接而成。
2.根據權利要求1所述的污水冷卻塔，其特征在于：所述冷卻組件由至少10級傾斜式組件由高到低順次連接而成。
3.根據權利要求1所述的污水冷卻塔，其特征在于：所述傾斜式組件為鋼板。
4.根據權利要求1所述的污水冷卻塔，其特征在于：冷卻塔側面設置散熱風扇。
5.根據權利要求4所述的污水冷卻塔，其特征在于：散熱風扇數量設置為2個。
6.根據權利要求4所述的污水冷卻塔，其特征在于：冷卻塔另一側與散熱風扇對應位置設置擋風板。
說明書
污水冷卻塔
技術領域
本實用新型涉及火力發電廠污水處理技術領域，具體地說，涉及一種污水冷卻塔。
背景技術
含有大量渣料或顆粒物污水的冷卻與處理一直是個難題，火力發電廠渣水冷卻通常采用一套冷卻塔系統來處理污水，現有技術中廣泛采用圓形逆流式玻璃鋼冷卻塔，采用逆流式氣熱交換技術，填料采用優聚氯乙波片，以擴散淋水面積;通過旋轉布水方式，實現布水均勻，增強冷卻效果。
現有的冷卻塔普遍存在以下問題：
如果污水中顆粒物含量較高則會對系統造成損害，影響冷卻效果與設備使用壽命，通常的方式是把污水的污染物去掉，變?yōu)榍逅倮鋮s。即傳統的冷卻塔必須增加一套澄清冷卻設備，設施龐大、價格貴，且先除渣再冷卻的處理工藝大大影響了污水的處理效率。
實用新型內容
為了解決現有冷卻塔不能處理含顆粒物污水的現實問題，本實用新型一種污水冷卻塔其具體的技術方案如下：
污水冷卻塔，包括勻流水箱，水箱底部設置引流孔，引流孔下方設置冷卻組件，所述冷卻組件由多級傾斜式組件由高到低順次連接而成。
進一步地，所述冷卻組件由至少10級傾斜式組件由高到低順次連接而成。
進一步地，所述傾斜式組件為鋼板。
進一步地，冷卻塔側面設置散熱風扇。
進一步地，散熱風扇數量設置為2個。
進一步地，冷卻塔另一側與散熱風扇對應位置設置擋風板。
本實用新型所提供的污水冷卻塔，具有以下優點：
第一：多級傾斜式冷卻組件的設置一方面擴大了散熱面積，達到更好的冷卻效果，另一方面可以滿足對含顆粒物的污水的處理要求;
第二：散熱風扇與擋風板的設置以低的成本實現良好的散熱冷卻效果。
