申請日2013.10.17

　　公開(公告)日2014.01.08

　　IPC分類號C02F9/04; C02F1/78; C02F1/28

　　摘要

　　本發明公開了一種工業廢水深度處理再利用系統，其包括沉淀池、粗過濾裝置、深度氧化裝置、精過濾裝置和循環池，其中，所述沉淀池通過管路連接粗過濾裝置，所述粗過濾裝置通過管路連接深度氧化裝置，所述深度氧化裝置通過管路連接精過濾裝置，所述精過濾裝置通過管路連接循環池，所述循環池通過循環管路連接粗過濾裝置和精過濾裝置的冷卻塔，所述深度氧化裝置包括通過管路依次連接的臭氧預處理裝置和臭氧∕活性炭聯合處理裝置。上述工業廢水深度處理再利用系統將工業廢水依次進行粗過濾、深度氧化和精過濾后，使工業廢水達到中水標準。廢水能夠全部回收用作冷卻水補水，不僅節約了大量寶貴的水資源，而且使廢水實現零排放，有利于環境保護。

　　權利要求書

　　1.一種工業廢水深度處理再利用系統，其包括沉淀池、粗過濾裝置、深度 氧化裝置、精過濾裝置和循環池，其特征在于，所述沉淀池通過管路連接粗過 濾裝置，所述粗過濾裝置通過管路連接深度氧化裝置，所述深度氧化裝置通過 管路連接精過濾裝置，所述精過濾裝置通過管路連接循環池，所述循環池通過 循環管路連接粗過濾裝置和精過濾裝置的冷卻塔，所述深度氧化裝置包括通過 管路依次連接的臭氧預處理裝置和臭氧∕活性炭聯合處理裝置。

　　2.根據權利要求1所述的工業廢水深度處理再利用系統，其特征在于，所 述沉淀池采用斜管式沉淀池。

　　3.根據權利要求1所述的工業廢水深度處理再利用系統，其特征在于，所 述粗過濾裝置包括通過管路依次連接的第一粗過濾器和第二粗過濾器。

　　4.根據權利要求1所述的工業廢水深度處理再利用系統，其特征在于，所 述精過濾裝置包括通過管路依次連接的第一精過濾器和第二精過濾器。

　　說明書

　　一種工業廢水深度處理再利用系統

　　技術領域

　　本發明屬于工業廢水處理技術，尤其涉及一種工業廢水深度處理再利用系 統。

　　背景技術

　　目前，在大型的化工廠里，每天都要產生大量的工業廢水，即使通過生物 方法或物理方法處理后其COD(化學需氧量)和濁度也僅能達到二級排放標準 (COD通常為90mg/L);同時工廠的冷卻塔又需要加入大量的冷卻水，但是直接 加入處理后的廢水會導致冷卻水細菌含量急劇升高，影響冷卻效果及設備使用 壽命，還會帶來額外的維護、清理費用。

　　發明內容

　　本發明的目的在于提供一種工業廢水深度處理再利用系統，其能夠使廢水 的COD和濁度達到中水標準，然后引入冷卻塔用于冷卻循環(一次加入和補水) 之用，使廢水實現循環利用和零排放，以解決現有技術中工業廢水再利用存在 的上述問題。

　　為達此目的，本發明采用以下技術方案：

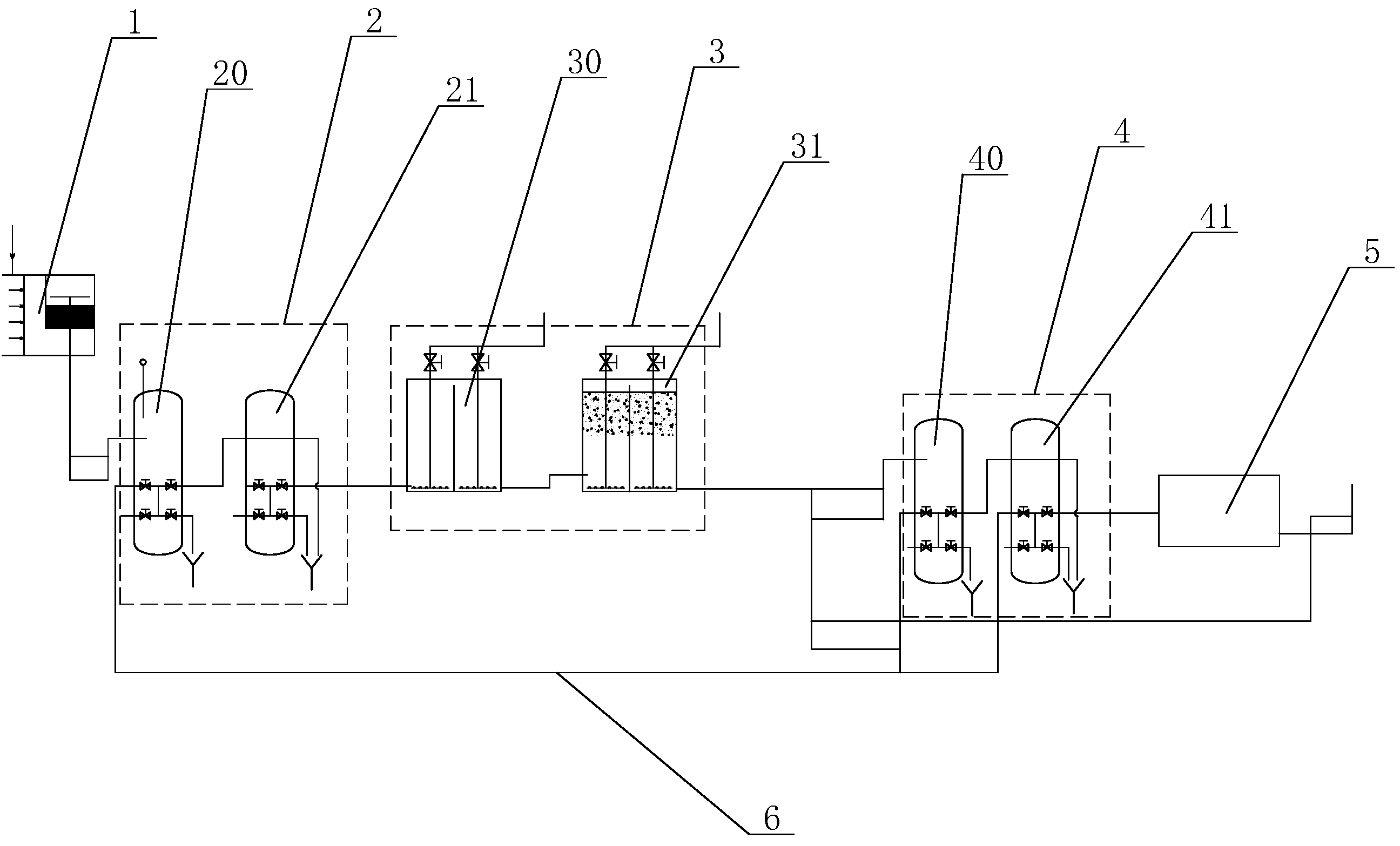

　　一種工業廢水深度處理再利用系統，其包括沉淀池、粗過濾裝置、深度氧 化裝置、精過濾裝置和循環池，其中，所述沉淀池通過管路連接粗過濾裝置， 所述粗過濾裝置通過管路連接深度氧化裝置，所述深度氧化裝置通過管路連接 精過濾裝置，所述精過濾裝置通過管路連接循環池，所述循環池通過循環管路 連接粗過濾裝置和精過濾裝置的冷卻塔，所述深度氧化裝置包括通過管路依次 連接的臭氧預處理裝置和臭氧∕活性炭聯合處理裝置。

　　特別地，所述沉淀池采用斜管式沉淀池。

　　特別地，所述粗過濾裝置包括通過管路依次連接的第一粗過濾器和第二粗 過濾器。

　　特別地，所述精過濾裝置包括通過管路依次連接的第一精過濾器和第二精 過濾器。

　　經過生物方法和物理方法處理過的工業廢水由沉淀池將污染物排放進入污 水處理站，從沉淀池出來的廢水進入粗過濾裝置過濾水中固體懸浮物，經過粗 過濾裝置處理的廢水進入深度氧化裝置，廢水先接觸臭氧預處理層，通過曝氣 裝置將臭氧與水充分混合，分解難以被普通污水生物處理方法分解的污染物， 將大分子有機物分解為小分子有機物，同時輔助補入空氣，進入臭氧∕活性炭 聯合處理裝置，所述臭氧∕活性炭聯合處理裝置將小分子有機物吸附，同時生 成一種新生OH-，具有極強氧化活性，之后經精過濾裝置過濾，最后，處理過的 廢水成為中水，作為成品水回用，所述的斜管沉淀池將廢水中的大顆粒污染物 沉淀，并依重力作用將污染物排放進入污水處理站，所述的精過濾裝置去除水 中的油霧、固體顆粒。

　　本發明的有益效果為，與現有技術相比所述工業廢水深度處理再利用系統 將工業廢水依次進行粗過濾、深度氧化和精過濾后，使工業廢水達到中水標準。 廢水能夠全部回收用作冷卻水補水，不僅節約了大量寶貴的水資源，而且使廢 水實現零排放，有利于環境保護。
