申請日2014.10.29

　　公開(公告)日2015.02.18

　　IPC分類號C02F11/00

　　摘要

　　本發明涉及一種基于亞臨界水熱處理的污泥高效資源化處理工藝。首先將含固率10~25%污水處理廠的污泥置于水熱反應釜中，在200~300℃(1.6~8.6MPa)亞臨界高溫高壓狀態下保持5~30min，使污泥中胞內物質充分溶出、固態有機物充分溶解、水解和部分分解;并使污泥中結合水和表面水的釋放有利于提高污泥的脫水性能。水熱改性后的污泥進行脫水，使脫水后污泥含固率不高于60%，繼而進行好氧堆肥化穩定處理。污泥脫水所得的富含溶解性有機質的濾液進入高速厭氧消化系統充分回收沼氣。該技術高效實現了污泥的為生化、資源化和穩定化，由于亞/超臨界反應速率快、后續高效厭氧消化水力停留時間短、水熱改性脫水后產生的固態殘?jiān)�少，本發明水熱環節、厭氧環節和好氧環節均可采用小容量反應器實現較大規模的城市污泥處理量。



　　權利要求書

　　1.一種基于亞臨界水熱處理的污泥高效資源化處理工藝，其特征在于具體步驟如下：

　　(1) 將含固率10~25%污水處理廠的污泥置于水熱反應釜中，在亞臨界高溫高壓狀態下保持5~30min，或者將污水處理廠的污泥以高壓泵連續進入水熱反應釜中，控制進料速度以保證污泥在水熱反應釜中停留5~30min;所述亞臨界水熱反應條件為：溫度200~300℃，壓力為1.6~8.6MPa;所得污泥含固率降低20%~40%;

　　(2) 水熱反應結束后，水熱改性后的污泥進行脫水;脫水后污泥含固率不高于60%;

　　(3) 污泥脫水所得的濾液進入高速厭氧消化系統充分回收沼氣;

　　(4) 步驟(2)中脫水后的污泥殘?jiān)�收集輸送進行好氧堆肥化處理。

　　2.根據權利要求1所述的基于亞臨界水熱處理的污泥高效資源化處理工藝，其特征在于，步驟(3)高效厭氧消化系統為UASB、AFB、EGSB、IC、厭氧MBR中任一種或與上述構造具有相似功能的工藝構造。

　　3.根據權利要求1所述的基于亞臨界水熱處理的污泥高效資源化處理工藝，其特征在于，步驟(1)中所述污泥為初沉污泥、剩余污泥或兩者混合物，濃縮污泥或脫水污泥均可。

　　說明書

　　一種基于亞臨界水熱處理的污泥高效資源化處理工藝

　　技術領域

　　本發明屬于固廢資源化領域，涉及一種基于亞臨界水熱處理的污泥高效資源化處理工藝。

　　背景技術

　　城市污水處理廠因凈化生活污水而產生的脫水污泥量巨大，目前全年的可收集量在3000萬噸左右，傳統的污泥處理方法，如土地填埋、露天堆放和外運等方式已經無法適應日趨嚴格的污泥處理處置標準，近年來，全球能源結構正經歷以礦物能源為主向多種能源并存的方向的轉變，糧食安全和環境惡化等問題也日益突出，采用厭氧發酵技術回收污泥中的非糧生物質能源——沼氣逐漸得到重視。

　　傳統的厭氧消化工藝首先用來處理生活污水，繼而用于處理污水廠剩余污泥。在上個世紀五十年代之前，厭氧消化工藝的運行溫度、停留時間(SRT)和有機負荷(OLR)未經控制，厭氧消化裝置內不具備攪拌設施，厭氧微生物在反應器里的停留時間(SRT)與污水/廢水的停留時間(HRT)是相同的，因此厭氧微生物在反應器里濃度較低，因而具有HRT較長(30-90天)，處理效率較低，處理效果不好，臭味嚴重等特點，稱為低速厭氧消化系統或常速厭氧消化系統，現在也通稱為“第一代厭氧消化工藝”。 進入上世紀50、60年代，特別是70年代的中后期，通過維持厭氧微生物在系統中的停留時間，增加厭氧微生物量，相繼出現了一批被稱為現代高速厭氧消化反應器的處理工藝，稱為“第二代厭氧生物反應器”，它們的主要特點有：HRT大大縮短，有機負荷大大提高，處理效率大大提高;HRT與SRT分離，SRT相對很長，HRT則可以較短，反應器內生物量很高。主要包括：厭氧接觸法、厭氧濾池(AF)、上流式厭氧污泥床(UASB)反應器、厭氧流化床(AFB)、厭氧附著膜膨脹床(AAFEB)、厭氧生物轉盤(ARBC)和擋板式厭氧反應器等。進入20世紀90年代以后，隨著以顆粒污泥為主要特點的UASB反應器的廣泛應用，在其基礎上又發展起來了同樣以顆粒污泥為根本的顆粒污泥膨脹床(EGSB)反應器和厭氧內循環(IC)反應器。這些高速反應器又被統稱為“第三代厭氧生物反應器”。

　　第二代和第三代高效厭氧消化工藝之所以能夠有效提高厭氧消化效率，主要由于污水和廢水中的有機污染物是以溶解態存在的，而厭氧微生物是固態懸浮的，因此能夠通過分別控制水力停留時間和固體停留時間的方式提高微生物濃度，降低污染物停留時間，從而提高處理效率。然而，城市污泥富含微生物殘?bào)w，固態有機污染物的比例較高，這導致污泥采用厭氧消化技術進行資源化和無害化過程中存在如下問題：第一，污泥中的有機物大部分以固態方式存在，與厭氧微生物混合在一起，無法分別控制厭氧微生物和污染物的停留時間，因此傳統的高速厭氧消化工藝未在污泥厭氧消化領域進行應用;第二，相比污水中的溶解性有機物，污泥中的固態有機物在厭氧消化過程中需增加一步“溶解”過程，另外，污泥中有機物多為微生物殘?bào)w，較為復雜，溶解、水解速率較低，這兩方面特征均降低了污泥厭氧消化的效率。

　　水熱技術是在密封的壓力容器中，以水為溶劑，在高溫高壓的條件下進行化學反應的各種技術的統稱，在化工、冶金等領域被廣泛應用。在水熱反應體系中，水的性質發生強烈改變，蒸汽壓變高、密度變低、表面張力變低、粘度變低、電離常數增大，離子積變高。利用水的這些性質變化，無須添加藥劑即可對污泥進行改性。污泥經水熱改性后：第一，污泥中原先無法通過機械脫水去除的結合水和表面水大量釋放，固態有機物溶解、水解，高分子有機物向小分子方向轉化，因此污泥脫水性能顯著提高;第二，固體有機物大量溶解、水解以及部分有機物分解成小分子有機物，有利于污泥后續厭氧消化效率提高。

　　污泥水熱技術為污泥的高效資源化處理奠定了基礎。水熱改性對污泥脫水性能和有機物溶解方面的作用有利于將污泥中富含溶解性有機污染物的液體分離出來，進行高速厭氧消化處理。已有的污泥高效資源化方法或工藝多為厭氧、好氧、熱解、建材利用、提取可商業化物質，或通過物化改性進一步提高工藝效率，均有別于本發明的技術路線。本發明將公開一種污泥高效資源化處理工藝。

　　發明內容

　　本發明的目的在于提供一種基于亞臨界水熱處理的污泥高效資源化處理工藝，所述工藝將污泥中的有機質在亞臨界水熱條件下充分水解液化，并實現固相與液相有機質高效資源化利用的處理工藝。

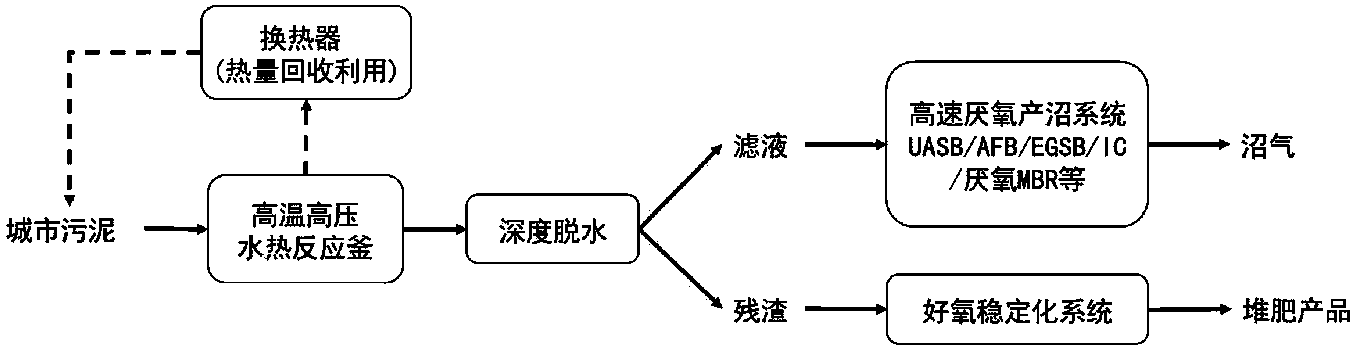

　　本發明的技術方案是：通過亞臨界水熱技術，使污泥中的有機物最大限度往溶解態、易降解和小分子方向轉化，并充分將溶解性有機物富集在液相中，殘留的固態有機物存留在固相中，通過固液兩相的分離，富含溶解性有機質的液體進行高速厭氧消化回收沼氣，含有殘留固態有機質的固態部分進行高溫好氧發酵處理制肥，以區別于傳統污泥進行長時間(HRT=20天)厭氧消化后，再進行脫水后沼渣的好氧穩定的資源化方式。

　　本發明提出的基于亞臨界水熱處理的污泥高效資源化處理工藝，具體步驟如下：

　　(1) 將含固率10~25%污水處理廠的污泥置于水熱反應釜中，在高溫高壓狀態下保持5~30min，或者將污水處理廠的污泥以高壓泵連續進入水熱反應釜中，進料速度以保證污泥在水熱反應釜中停留5~30min，達到所需的亞臨界高溫高壓水熱反應條件為200~300℃， 1.6~8.6MPa，污泥含固率降低20%~40%;在該步驟中，具有肽鍵結合體結構的微生物細胞壁因熱振動而不穩定，并發生水解反應而生成單糖、氨基酸或它們的低聚物，使得胞內物質充分溶出、固態有機物充分溶解、水解和部分分解;污泥中結合水和表面水的釋放有利于提高污泥的脫水性能。經水熱改性后污泥的物化特征為：亞臨界反應條件為200~300℃(1.6~8.6MPa)，污泥含固率降低20%~40%;

　　(2) 水熱反應結束后，水蒸氣可回收熱量用于污泥預熱，水熱改性后的污泥可采用板框壓濾等傳統脫水技術進行脫水，使脫水后污泥含固率不高于60%;

　　(3) 步驟(2)中污泥脫水所得的濾液進入高速厭氧消化系統充分回收沼氣，高效厭氧消化系統指：傳統的用于高濃度污水/廢水處理領域、能夠通過微生物截留或附著等手段使微生物停留時間和水力停留時間分開，因而在較短的水力停留時間下快速降解有機污染物而回收沼氣能源的厭氧消化工藝構造，如UASB、AFB、EGSB、IC以及厭氧MBR等。

　　(4) 步驟(2)中脫水后的污泥殘?jiān)�收集輸送進行好氧堆肥化處理。

　　本發明中，步驟(1)中所述污泥為初沉污泥、剩余污泥或兩者混合物，濃縮污泥或脫水污泥均可。

　　該工藝具有以下優點：

　　1. 該工藝從以下兩方面提高液相有機質濃度，有利于污泥中有機污染物的富集及高效能源化利用：第一、采用水熱技術作為該方法的第一步，進料污泥濃度可提高至10~25%;第二、水熱反應進一步提高液相有機物濃度。

　　2. 水熱改性后，污泥中微生物EPS被水解破壞，污泥脫水性能顯著提高，脫水后含水率不高于60%，相比傳統脫水污泥(含水率75~80%)，已呈松散狀，可不添加輔料進行好氧堆肥化處理。與傳統厭氧消化后沼渣相比，水熱后脫水的泥渣含有未穩定有機質，容易發酵升溫實現穩定化，而傳統的沼渣則往往存在發酵過程難以啟動的問題。

　　3. 水熱改性環節反應溫度高，污泥首先實現了衛生化，后續濾液的厭氧處理和殘?jiān)�的堆肥化處理充分�?shí)現了資源化和無害化。

　　4. 由于亞臨界反應速率快、后續高效厭氧消化水力停留時間短、水熱改性脫水后產生的固態殘?jiān)�少，因此，該方法水熱環節、厭氧環節和好氧環節均可采用小容量反應器實現較大規模的城市污泥處理量。
