申請日2014.10.29

　　公開(公告)日2015.06.17

　　IPC分類號B01D21/24; B01D21/02

　　摘要

　　本實用新型所述一種改進的瀝青污水的油泥分離裝置，包括設置在污水池內的架體，所述架體在所述污水池的一端設有主動軸，所述污水池遠離所述主動軸的一端設有從動軸，環繞所述主動軸和從動軸之間設有鏈條，所述鏈條上固定有若干推板，所述推板豎直設置。本實用新型在鏈條轉動時，鏈條上方的推板將含油污水推動到污水池的一側，鏈條下方的推板將污泥推動到污水池的一側，污泥通過污水池一側的離心機進行排出，實現污泥和含油污水的分離，分離效果好，降低了工人的勞動強度。

　　權利要求書

　　1.一種改進的瀝青污水的油泥分離裝置，其特征在于：包括設置在污水池內的架體，所述架體在所述污水池的一端設有主動軸，所述污水池遠離所述主動軸的一端設有從動軸，環繞所述主動軸和從動軸之間設有鏈條，所述鏈條上固定有若干推板，所述推板豎直設置。

　　2.根據權利要求1所述一種改進的瀝青污水的油泥分離裝置，其特征在于：所述架體對應所述鏈條設有水平支撐板，所述水平支撐板位于所述鏈條的下方。

　　3.根據權利要求1所述一種改進的瀝青污水的油泥分離裝置，其特征在于：所述推板靠近所述鏈條的位置設有噴嘴，所述噴嘴連接通水管。

　　4.根據權利要求1所述一種改進的瀝青污水的油泥分離裝置，其特征在于：所述污水池內設有豎直支撐架，所述豎直支撐架設有抬升機構，所述抬升機構設有豎直鏈，所述豎直鏈固接所述架體。

　　5.根據權利要求4所述一種改進的瀝青污水的油泥分離裝置，其特征在于：所述抬升機構還設有豎直鏈鎖止扣。

　　6.根據權利要求1所述一種改進的瀝青污水的油泥分離裝置，其特征在于：所述污水池內設有豎直支撐架，所述豎直支撐架設有抬升機構，所述抬升機構包括豎直導軌，所述豎直導軌內設有滑動桿，所述滑動桿固接所述架體。

　　7.根據權利要求6所述一種改進的瀝青污水的油泥分離裝置，其特征在于：所述豎直導軌對應所述滑動桿設有鎖止扣。

　　說明書

　　一種改進的瀝青污水的油泥分離裝置

　　技術領域

　　本實用新型屬于瀝青污水處理裝置，具體地說，涉及一種改進的瀝青污水 的油泥分離裝置。

　　背景技術

　　水污染是我國面臨的主要環境問題之一。隨著我國工業的發展，工業廢水 的排放量日益增加，達不到排放標準的工業廢水排入水體后，會污染地表水和 地下水。含油廢水油類漂浮在水面，動植物油脂具有腐敗性，消耗水體中的溶 解氧又會散出令人厭惡的氣味。小型化工企業產生的有機廢水含氰、酚等有毒 物質、重金屬等慢性有毒物質及致癌物質等廢水的可生化性差，不適宜于生物 處理，廢水達不到《污水綜合排放標準》GB8978-1996三級標準或《污水排入 城市下水道水質標準》(CJ3082-1999)，直接排入污水管網對污水處理廠正常運 行帶來危害。

　　水污染的綜合防治已引起世界各國的普遍重視，改善污水的處理技術，提 高處理效率，降低費用和能耗，仍是重要的研究?jī)?nèi)容。解決水污染最有效的方 法是綜合考慮水資源規劃、水體用途、發展區域性水污染防治。

　　在污水處理過程中，污泥和含油污水需要分離分別進行處理，現有一般為 人工分離，分離效率低。

　　實用新型內容

　　本實用新型克服了現有技術中的缺點，提供了一種改進的瀝青污水的油泥 分離裝置，其實現污泥和含油污水的自動分離，分離效果好，降低了工人的勞 動強度，而且設備簡單，成本低。

　　為了解決上述技術問題，本實用新型是通過以下技術方案實現的：

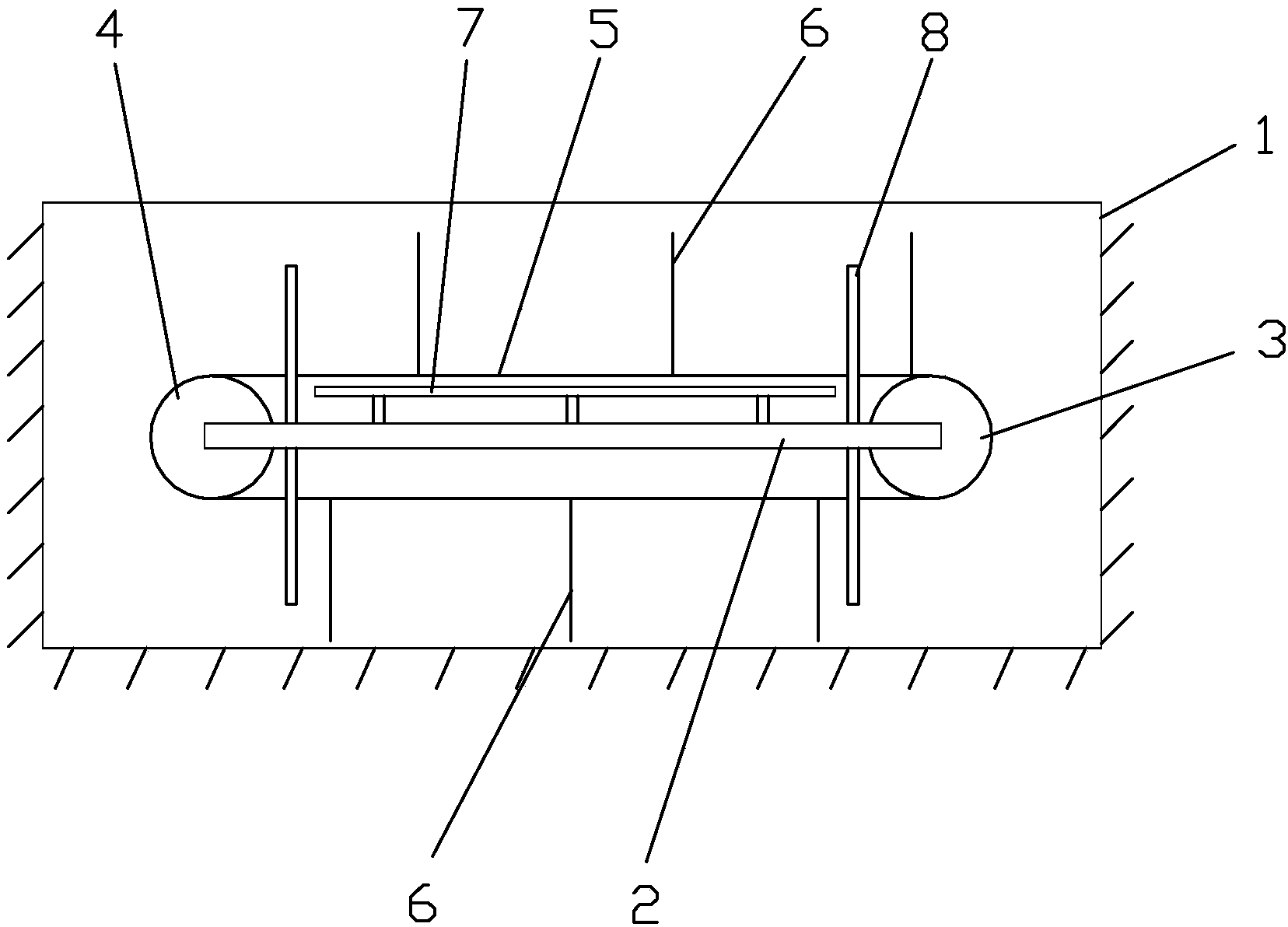

　　一種改進的瀝青污水的油泥分離裝置，包括設置在污水池內的架體，所述 架體在所述污水池的一端設有主動軸，所述污水池遠離所述主動軸的一端設有 從動軸，環繞所述主動軸和從動軸之間設有鏈條，所述鏈條上固定有若干推板， 所述推板豎直設置。

　　進一步，所述架體對應所述鏈條設有水平支撐板，所述水平支撐板位于所 述鏈條的下方。

　　進一步，所述推板靠近所述鏈條的位置設有噴嘴，所述噴嘴連接通水管。

　　進一步，所述污水池內設有豎直支撐架，所述豎直支撐架設有抬升機構， 所述抬升機構設有豎直鏈，所述豎直鏈固接所述架體。

　　進一步，所述抬升機構還設有豎直鏈鎖止扣。

　　進一步，所述污水池內設有豎直支撐架，所述豎直支撐架設有抬升機構， 所述抬升機構包括豎直導軌，所述豎直導軌內設有滑動桿，所述滑動桿固接所 述架體。

　　進一步，所述豎直導軌對應所述滑動桿設有鎖止扣。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型所述一種改進的瀝青污水的油泥分離裝置，鏈條轉動時，鏈條 上方的推板將含油污水推動到污水池的一側，鏈條下方的推板將污泥推動到污 水池的一側，污泥通過污水池一側的離心機進行排出，實現污泥和含油污水的 分離，分離效果好，降低了工人的勞動強度。
