申請日2014.10.29

　　公開(公告)日2015.12.30

　　IPC分類號C02F103/10; C02F9/06

　　摘要

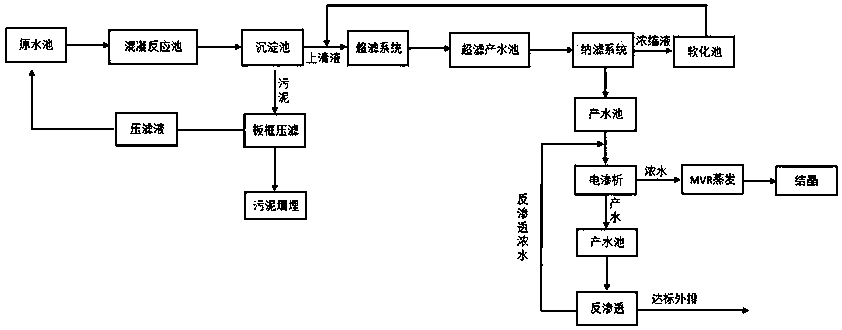

　　本發明公開了一種油氣田廢水脫鹽處理方法，包括：含鹽原水進行混凝處理并進行沉淀，得到上清液和沉淀污泥;沉淀污泥用板框壓濾機進行壓濾，得到壓濾液和填埋污泥，壓濾液送回原水池用于再處理;上清液進行超濾處理得到預處理水;預處理水進行納濾處理得到納濾膜產水和濃縮液，濃縮液經過軟化處理后送回沉淀池內，用于再次處理;納濾膜產水進行電滲析膜處理，得到電滲析產水和電滲析濃水，電滲析濃水通過機械式蒸汽再壓縮(MVR)蒸發器和結晶器進一步固化、結晶;以及電滲析產水進行反滲透處理，得到達標外排的反滲透產水和反滲透濃水，反滲透濃水送入到納濾產水池內再次進行處理。本方法能實現對含鹽廢水的低成本、穩定化處理。

　　權利要求書

　　1.一種油氣田廢水脫鹽處理方法，其特征是，包括：

　　1)將含鹽原水從原水池送到混凝反應池，含鹽原水在混凝反應池內進行混凝處理，并在沉淀池內進行沉淀，得到上清液和沉淀污泥;

　　2)所述沉淀污泥用板框壓濾機進行壓濾，得到壓濾液和填埋污泥，所述壓濾液送回原水池用于再處理，所述填埋污泥進行填埋處理;

　　3)所述上清液在超濾產水池進行超濾處理，得到預處理水;

　　4)所述預處理水在納濾產水池內進行納濾處理，得到納濾膜產水和濃縮液，所述濃縮液在軟化池內經過軟化處理后送回沉淀池內，用于再次處理;

　　5)所述納濾膜產水在電滲析產水池內進行電滲析膜處理，得到電滲析產水和電滲析濃水，所述電滲析濃水通過機械式蒸汽再壓縮(MVR)蒸發器和結晶器進一步固化、結晶;以及

　　6)所述電滲析產水進行反滲透處理，得到達標外排的反滲透產水和反滲透濃水，所述反滲透濃水送入到納濾產水池內再次進行處理。

　　2.根據權利要求1所述的方法，其特征是，所述上清液通過增壓泵吸水和高壓泵抽水進入超濾產水池進行超濾處理，在沉淀池和超濾產水池之間設有上清液管道，上清液在所述上清液管道內進行自清洗過濾處理，去除200微米以上的雜質，然后進行殺菌加藥處理。

　　3.根據權利要求1或2所述的方法，其特征是，所述預處理水通過增壓泵吸水和高壓泵抽水進入納濾產水池進行納濾處理，在超濾產水池和納濾產水池之間設有預處理水管道，預處理水在所述預處理水管道內進行除垢處理，保證預處理水內鈣離子的含量不高于50毫克/升，然后進行調節pH值處理，保證預處理水的pH值在6.0~7.5之間。

　　4.根據權利要求3所述的方法，其特征是，所述預處理水在進入納濾產水池之前進行過濾處理，所述預處理水管道內設有管道混合器。

　　5.根據權利要求1或2所述的方法，其特征是，所述混凝反應所用的混凝劑為聚合氯化鋁或氯化鐵，添加量為10~50毫克/升，所述混凝反應池內設有攪拌裝置。

　　6.根據權利要求1或2所述的方法，其特征是，所述軟化處理所用的軟化劑為氫氧化鈉或碳酸鈉，添加量為10~30毫克/升。

　　7.根據權利要求1或2所述的方法，其特征是，所述納濾膜產水處理采用頻繁倒極電滲析的方法進行處理，倒極間隔為0.3-0.8h，運行壓力為0.005MPa~0.20MPa。

　　8.根據權利要求5所述的方法，其特征是，所述原水池和混凝反應之間設有管道混合器，含鹽原水由原水池經泵提升后投加10ppmPAC，利用管道混合器產生的微渦旋使藥劑快速、均勻分散到水體。

　　說明書

　　一種油氣田廢水脫鹽處理方法

　　技術領域

　　本發明涉及油氣田廢水處理技術領域，具體涉及一種油氣田廢水脫鹽處理方法。

　　背景技術

　　天然氣氣田開發會產生大量的氣田水，氣田水主要指采氣過程中隨天然氣從氣井中帶出的地層水以及在集、采氣過程中原料氣因壓力變化由分離器產生的凝析水，其顯著特征是含鹽量較高，某些地區每升水中鹽含量高達上百萬毫克。

　　由于含鹽量非常高，處理難度大，以往針對氣田廢水的處理大多數采用同層回注的辦法，但是這種方式由于存在一定的安全隱患，且回注又受地層選位和回注能力有限等因素的影響，故這種處理方式在實際工程應用中難以大規模推廣。

　　對于含鹽廢水，常見的處理方式主要有反滲透法、蒸餾法，但常規的反滲透法處理的含鹽廢水，含鹽量不超過40000mg/L，且回收率不高，產生大量濃水，存在濃水二次處理的問題。

　　蒸餾法基本不受水質限制，但是由于氣田水中氯離子含量普遍較高，對設備耐腐蝕性能要求高，故蒸餾法的總投資成本較大，且對供熱來源有一定要求，占地面積大，運行成本高。

　　發明內容

　　本發明的目的是提供一種油氣田廢水脫鹽處理方法，實現對含鹽廢水的低成本、穩定化處理。

　　本發明的一個實施例提供了一種油氣田廢水脫鹽處理方法，包括以下步驟：

　　1)將含鹽原水從原水池送到混凝反應池，含鹽原水在混凝反應池內進行混凝處理，并在沉淀池內進行沉淀，得到上清液和沉淀污泥;

　　2)沉淀污泥用板框壓濾機進行壓濾，得到壓濾液和填埋污泥，壓濾液送回原水池用于再處理，填埋污泥進行填埋處理;

　　3)上清液在超濾產水池進行超濾處理，得到預處理水;

　　4)預處理水在納濾產水池內進行納濾處理，得到納濾膜產水和濃縮液，濃縮液在軟化池內經過軟化處理后送回沉淀池內，用于再次處理;

　　5)納濾膜產水在電滲析產水池內進行電滲析膜處理，得到電滲析產水和電滲析濃水，電滲析濃水通過機械式蒸汽再壓縮(MVR)蒸發器和結晶器進一步固化、結晶;以及

　　6)電滲析產水進行反滲透處理，得到達標外排的反滲透產水和反滲透濃水，反滲透濃水送入到納濾產水池內再次進行處理。

　　本發明提供的油氣田廢水脫鹽處理方法，具有如下有益效果：

　　1.針對氣田廢水的高硬度特質，采用納濾工藝除硬，能有效保證后續電滲析與反滲透膜的長期穩定運行，降低結垢風險，且在電滲析將原水含鹽量降低到5000mg/L的情況下引入反滲透系統深度脫鹽，既能保證最終出水的水質穩定，又能大幅降低總投資成本。

　　2.通過納濾系統、電滲析與反滲透系統組合工藝來實現氣田廢水的減量化，具有穩定性好，低污堵、水回收率高等優點，氣田廢水脫鹽處理回收率可達70%以上。
