申請日2014.11.10

　　公開(公告)日2015.03.11

　　IPC分類號E02F5/28; C02F11/14; E02F3/88

　　摘要

　　本發明公開了一種移動式水體污水污泥抽取處理裝置，包括污泥抽取裝置和移動式污泥處理裝置，所述的污泥抽取裝置包括浮體(1)、承載平臺(2)和污泥清理機構，所述的承載平臺(2)設置于浮體(1)上，所述的污泥清理機構安裝在承載平臺(2)上，污泥清理機構包括污泥抽取結構和污泥破碎結構;所述的移動式污泥處理裝置包括污泥調理機構(16)和脫水機構(17)，所述的污泥調理機構(16)和脫水機構(17)安裝于移動平臺(18)上;轉子泵(3)抽取的污泥被送入污泥調理機構(16)，所述污泥調理機構(16)對污泥進行破壁和絮凝，再進入脫水機構(17)進行脫水處理。采用本發明，能夠通過在水面的運動徹底地清理整個水體的污泥，且清理效率高。

　　權利要求書

　　1.一種移動式水體污水污泥抽取處理裝置，其特征在于：包括污泥抽取裝置和移動 式污泥處理裝置，所述的污泥抽取裝置包括浮體(1)、承載平臺(2)和污泥清理機構， 所述的承載平臺(2)設置于浮體(1)上，所述的污泥清理機構安裝在承載平臺(2)上， 污泥清理機構包括污泥抽取結構和污泥破碎結構，所述的污泥抽取結構包括轉子泵(3)， 所述的轉子泵(3)上連接有用于抽取污泥的抽取管道(4)，所述的污泥破碎結構包括第 一電機(5)、轉軸(6)以及設置于轉軸(6)末端的鉸刀(7)，所述的抽取管道(4)和 轉軸(6)均向下延伸且二者等高;所述的移動式污泥處理裝置包括污泥調理機構(16) 和脫水機構(17)，所述的污泥調理機構(16)和脫水機構(17)安裝于移動平臺(18) 上;轉子泵(3)抽取的污泥被送入污泥調理機構(16)，所述污泥調理機構(16)對污泥 進行破壁和絮凝，經污泥調理機構(16)處理后的污泥再進入脫水機構(17)進行脫水處 理。

　　2.根據權利要求1所述的移動式水體污水污泥抽取處理裝置，其特征在于：所述的 污泥抽取裝置還包括帶動浮體(1)運動的一對牽引機構(8)，所述的一對牽引機構(8) 分設于浮體(1)的兩側，牽引機構包括第二電機(8.1)、卷筒(8.2)和拉繩(8.3)，所述 的第二電機(8.1)的輸出軸與卷筒(8.2)連接并帶動卷筒(8.2)轉動，所述的拉繩(8.3) 的一端連接在浮體(1)上，另一端卷設在卷筒(8.2)上。

　　3.根據權利要求1或2所述的移動式水體污水污泥抽取處理裝置，其特征在于：所 述的污泥抽取裝置設有與牽引機構(8)一一對應的導軌(9)，所述的浮體(1)和牽引機 構(8)可在導軌(9)上滑動以實現前后運動。

　　4.根據權利要求1所述的移動式水體污水污泥抽取處理裝置，其特征在于：所述的 承載平臺(2)與浮體(1)可升降連接，承載平臺(2)通過滾珠絲杠機構(10)相對浮 體上下運動。

　　5.根據權利要求1或2所述的移動式水體污水污泥抽取處理裝置，其特征在于：所 述的抽取管道(4)的末端為剛性硬管，并在末端管壁設有多個吸入小孔(12)，所述的多 個吸入小孔(12)總面積大于抽取管道(4)的橫截面積。

　　6.根據權利要求1所述的移動式水體污水污泥抽取處理裝置，其特征在于：所述的 污泥調理機構(16)包括調理容器(16A)、攪拌軸(16B)、攪拌電機(16C)和攪拌葉片 (16D)，使用時在調理容器(16A)內加入調理劑，所述的攪拌軸(16B)與攪拌電機(16C) (16D)，使用時在調理容器(16A)內加入調理劑，所述的攪拌軸(16B)與攪拌電機(16C) 的輸出軸連接，所述的攪拌葉片(16D)安裝在攪拌軸(16B)上，攪拌葉片(16D)末端 向上彎曲，調理容器(16A)的出口設于其上部并與脫水機構(17)相連通。

　　7.根據權利要求6所述的移動式水體污水污泥抽取處理裝置，其特征在于：所述的 脫水機構(17)為碟螺脫水機，所述的碟螺脫水機由固定環與游動環相互層疊，螺旋軸(17A) 貫穿其中形成的筒狀過濾結構。

　　8.根據權利要求6或7所述的移動式水體污水污泥抽取處理裝置，其特征在于：在 脫水機構(17)的出泥口設置壓力調節器(19)，所述的壓力調節器(19)安裝在螺旋軸 中心轉軸(17B)的末端，壓力調節器包括背板(19A)、調節彈簧(19B)和壓力調節板 (19C)，調節彈簧(19B)套設于螺旋軸中心轉軸(17B)上，所述的壓力調節板(19C) 固定于螺旋軸中心轉軸(17B)的端部可隨其轉動。

　　9.根據權利要求6所述的移動式水體污水污泥抽取處理裝置，其特征在于：所述調 理劑為由Fecl3和陽離子型高分子有機絮凝劑構成的聯合調理劑，聯合調理劑投加量為絕干 污泥質量分?jǐn)?shù)的0.4-0.6%。

　　說明書

　　移動式水體污水污泥抽取處理裝置

　　技術領域

　　本發明涉及污水污泥處理領域，具體地說是一種移動式水體污水污泥抽取處理裝置。

　　背景技術

　　隨著我國城市污水處理力度和污水處理設施建設的加快，城市污水處理率不斷提高， 污泥量大幅增加，污泥的處理也將是城市發展的一大挑戰。通常我們所指的污泥處理是指 將含水率較高的污泥(也指帶有大量污泥的污水)經脫水、烘干等工序進行處理�，F(xiàn)有技 術中，通常將污泥污水集中于污泥污水處理廠，通過污泥處理設備進行處理，以污水處理 廠為例，截至2013年3月底，全國設市城市、縣累計建成城鎮污水處理廠3451座，污水 處理能力約1.45億立方米/日，年產生含水量80%的污泥3500多萬噸。

　　考慮到小城鎮污水廠的數量、場地分散、處理規模小、產泥量少，小城鎮污水廠采用 大城市污水廠處理流程分別設置污泥處理設施將會造成工程費用及運行費用過高。采用移 動式污泥處理設備可以用于解決上述問題，即將移動式污泥處理設備移至污泥污水現場， 抽取污水中的污泥，進行脫水等工序處理。

　　但是，移動式污泥處理設備的適用場合有限，尤其難以適應水體污泥的抽取，以池塘 為例，清理池塘底部的污泥需要?jiǎng)恿ρb置從水體中抽取，由于移動式污泥處理設備位于地 面上，抽取污泥時，往往是將抽取管道放在池塘的某一位置，因此往往只能局部地進行污 泥的的抽取，抽取局部污泥候需要移動抽取管道的位置以進一步抽取水體下的污泥，即便 如此，由于難以將抽取管道置于水體中間位置，因此，現有技術的移動式污泥處理設備難 以對池塘中間底部的污泥進行清理。

　　除了上述污泥抽取所存在的問題，現有技術的移動式污泥處理車上配備了脫水機、螺 桿泵、清洗設施等，但是由于螺桿泵的自吸性能較差，對于處理積淀較深的污泥層不適用。 由于國外的泥質和國內的有較大差別，對于國外的設備仍然需要重新做污泥性能測試及絮 凝實驗。日本東芝公司研發的一種移動式污泥處理車，它是在4噸的卡車上裝有污泥脫水 機和廢氣處理裝置的小型污泥處理裝置，可以在多個農業村落的污水處理設施等處巡回處 理，每個月可處理3個100人規模的村鎮排水處理設施。該移動處理車處理規模較小，處 理后含水率較高，且不易將污水池內已積淀的大量污泥進行清理。

　　再如，清華大學研制的移動式污泥處理裝置，主要用于處理化糞池糞便、禽畜糞便等 污泥，這套集絮凝脫水、物理化學消毒、密封包裝為一體的車載式負壓凈化處理系統，采 用無極變速自動調節離心脫水技術，在北京市宣武醫院、胸科醫院和小湯山醫院投入試用。 但該設備用于醫院處理的較多，且用離心脫水技術，要實現良好的脫水效果及較低的含水 率，離心轉速要求較高，使用在移動式的污泥處理設備會產生較大的振動及噪音，具有一 定的局限性。

　　由此可見，現有技術的移動式污泥處理設備在清理水體污泥時，存在清理效率低，難 以對水體中間底部的污泥進行清理，而且對已積淀時間較長的污泥的清理和脫水存在難 度。缺乏一種適應積淀時間較長具有板結現象污泥進行清理并脫水的設備。

　　發明內容

　　有鑒于此，本發明提供了一種移動式水體污水污泥抽取處理裝置，以解決現有技術存 在的清理效率低、難以完成水底污泥之徹底清理的技術問題。

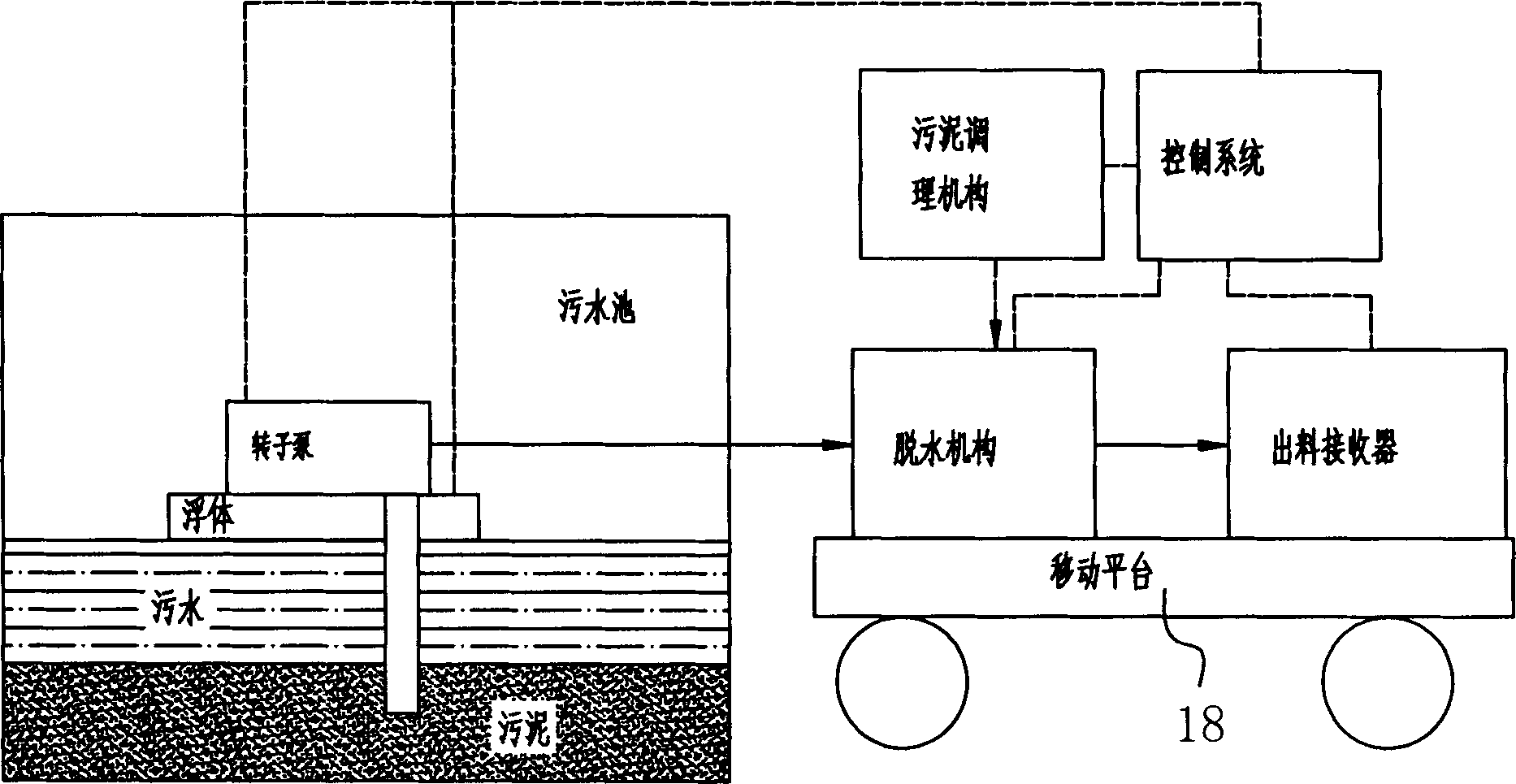

　　本發明的技術解決方案是，提供一種以下結構的移動式水體污水污泥抽取處理裝置， 包括污泥抽取裝置和移動式污泥處理裝置，

　　所述的污泥抽取裝置包括浮體、承載平臺和污泥清理機構，所述的承載平臺設置于浮 體上，所述的污泥清理機構安裝在承載平臺上，污泥清理機構包括污泥抽取結構和污泥破 碎結構，所述的污泥抽取結構包括轉子泵，所述的轉子泵上連接有用于抽取污泥的抽取管 道，所述的污泥破碎結構包括第一電機、轉軸以及設置于轉軸末端的鉸刀，所述的抽取管 道和轉軸均向下延伸且二者等高;

　　所述的移動式污泥處理裝置包括污泥調理機構和脫水機構，所述的污泥調理機構和脫 水機構安裝于移動平臺上;轉子泵抽取的污泥被送入污泥調理機構，所述污泥調理機構對 污泥進行破壁和絮凝，經污泥調理機構處理后的污泥再進入脫水機構進行脫水處理。

　　采用以上結構，本發明與現有技術相比，具有以下優點：采用本發明，污泥抽取裝置 能夠浮動于水體之上，通過在水上運動改變其在水上的位置，因而能夠?qū)ο鄳?yīng)水面所對應 的水底污泥進行抽取，在抽取污泥時，污泥抽取結構的轉子泵開始工作，通過抽取管道， 在抽取污泥的同時，轉軸在第一電機的帶動下轉動，使鉸刀旋轉以破碎沉淀較久有一定板 結現象的污泥，能夠使抽取管道順利地抽取軟化破碎的污泥，由此可見，本發明能夠通過 在水面的運動徹底地清理整個水體的污泥，且清理效率高。

　　作為優選，所述的污泥抽取裝置還包括帶動浮體運動的一對牽引機構，所述的一對牽 引機構分設于浮體的兩側，牽引機構包括第二電機、卷筒和拉繩，所述的第二電機的輸出 軸與卷筒連接并帶動卷筒轉動，所述的拉繩的一端連接在浮體上，另一端卷設在卷筒上。 采用該優選設計，在牽引機構的帶動下，整個水體污泥清理裝置可以向兩側運動，以改變 浮體在水面上的位置，從而實現對水體不同位置的污泥清理。

　　作為優選，污泥抽取裝置設有與牽引機構一一對應的導軌，所述的浮體和牽引機構可 在導軌上滑動以實現前后運動。向左右兩側運動以改變浮體位置雖然能夠解決部分技術問 題，但由于無法實現前后運動，則在每清理完左右方向的污泥后，需要搬動整個裝置以實 現前后位置改變以進一步清理污泥，而本設計則能夠通過在導軌上滑動來實現前后位置的 改變。

　　作為優選，所述的承載平臺與浮體可升降連接，承載平臺通過滾珠絲杠機構相對浮體 上下運動。由于不同位置的深度不同，污泥的位置自然也有所差別，而該設計能夠?qū)崿F(xiàn)不 同深度的污泥清理，使污泥清理更徹底。

　　作為優選，所述的抽取管道的末端為剛性硬管，并在末端管壁設有多個吸入小孔，所 述的多個吸入小孔總面積大于抽取管道的橫截面積。采用吸入小孔可將大塊雜質顆粒過 濾，以保障轉子泵的順利工作。

　　作為優選，所述的污泥調理機構包括調理容器、攪拌軸、攪拌電機和攪拌葉片，使用 時在調理容器內加入調理劑，所述的攪拌軸與攪拌電機的輸出軸連接，所述的攪拌葉片安 裝在攪拌軸上，攪拌葉片末端向上彎曲，調理容器的出口設于其上部并與脫水機構相連通。 采用調理劑可實現對污泥進行破壁和絮凝，將難于脫水的污泥內部水及吸附水釋放出來， 提高脫水效果，降低脫水后污泥的含水率;攪拌葉片和出口位置的特殊設計，便于將攪拌 均勻的污泥從上端出口輸送出。

　　作為優選，所述的脫水機構為碟螺脫水機，所述的碟螺脫水機由固定環與游動環相互 層疊，螺旋軸貫穿其中形成的筒狀過濾結構。螺旋軸在推送污泥的同時，推動游動環做圓 周運動，具有自動清潔慮縫的功能，防止堵塞，從而確保脫水機持續穩定的運行。

　　作為優選，在脫水機構的出泥口設置壓力調節器，所述的壓力調節器安裝在螺旋軸中 心轉軸的末端，壓力調節器包括背板、調節彈簧和壓力調節板，調節彈簧套設于螺旋軸中 心轉軸上，所述的壓力調節板固定于螺旋軸中心轉軸的端部可隨其轉動。由于在脫水機上 設置了壓力調節器，根據出泥含水率來設置壓力，可污泥含水率控制在要求范圍內。

　　作為優選，所述調理劑為由Fecl3和陽離子型高分子有機絮凝劑構成的聯合調理劑，聯 合調理劑投加量為絕干污泥質量分?jǐn)?shù)的0.4-0.6%。這一成分的調理劑，進一步提高了脫水 效果。
