申請日2013.10.22
公開(公告)日2014.01.22
IPC分類號C02F9/06
摘要
本發明為一種海上平臺生活污水的組合處理方法及組合處理系統，其特征在于：所述組合處理方法包括如下步驟：1)預處理：將海上平臺生活污水依次經粉碎、油水分離及細格柵粗過濾步驟進行預處理，去除大部分大分子物質;2)陶瓷膜微濾處理：將預處理出水通過陶瓷微濾膜深度過濾處理，使得出水懸浮物含量能夠達到≤35mg/L的標準;3)光電催化氧化處理：處理時間為0.5-2h;出水即直接實現達標排放，產生的污泥再運回陸地處理。所述組合處理系統，包括垃圾粉碎泵(1)、潷油器(2)和細格柵(3)、固廢罐(4)，緩沖罐(5)，陶瓷微濾膜裝置(6)，光電催化氧化一體化裝置(7)和絮凝沉淀池(8)。
權利要求書
1.一種海上平臺生活污水的組合處理方法，其特征在于：
所述組合處理方法包括如下步驟：
1)預處理：將海上平臺生活污水依次經粉碎、油水分離及細格柵粗過濾步驟進行 預處理，去除大部分大分子物質;
2)陶瓷膜微濾處理：將預處理出水通過陶瓷微濾膜深度過濾處理，使得出水懸浮 物含量能夠達到≤35mg/L的標準;
3)光電催化氧化處理：將陶瓷膜過濾出水進入光電催化氧化一體化裝置進行光電 催化氧化處理，處理時間為0.5-2h;出水即直接實現達標排放，產生的污泥運回陸地處 理。
2.一種海上平臺生活污水的組合處理系統，其特征在于，所述組合處理系統包括管道 依次連接的預處理單元、陶瓷膜微濾單元和光電催化氧化單元三部分，其中所述預處理 單元包括依次連接的垃圾粉碎泵(1)、潷油器(2)和細格柵(3)，所述細格柵的固廢 出口連接有固廢罐(4)，用于暫時儲存大分子固定廢物，所述細格柵的出水口連接有與 陶瓷膜微濾單元相連的緩沖罐(5)，用于均質細格柵過濾出水;所述陶瓷膜微濾單元由 數組并聯的0.2-1μm陶瓷微濾膜及基體組成，單元前面設置進水泵，污水回流采用射 流器與進水混合，陶瓷膜微濾單元還配有自動反沖洗裝置;所述陶瓷膜微濾單元后連接 有光電催化氧化單元;陶瓷膜微濾單元還連接有絮凝沉淀池(8)，所述絮凝沉淀池(8) 上部通過管道連接光電催化氧化一體化裝置(7)，底部連接固廢罐(4)，從而使處理后 的上清液打入光電催化氧化一體化裝置(7)處理，底部沉淀物排入固廢罐(4)。
3.根據權利要求1所述的組合處理方法，其特征在于，包括如下步驟：
1)預處理：經過預處理單元中的垃圾粉碎泵(1)粉碎處理、潷油器(2)油水分 離處理以及細格柵(3)過濾處理后，去除大部分大分子物質進入緩沖罐(5)均質細格 柵過濾出水;
2)陶瓷膜微濾處理：經供水泵將預處理出水進入陶瓷微濾膜微濾裝置(6)進行陶 瓷膜深度過濾處理，使得出水懸浮物含量能夠達到≤35mg/L的標準;
3)光電催化氧化處理：將陶瓷膜過濾出水進入光電催化氧化一體化裝置(7)進行 光電催化氧化處理，處理時間為0.5-2h;出水即直接實現達標排放，產生的污泥進入固 廢回收罐(4)運回陸地處理。
所述的陶瓷膜微濾處理是在采用數組并聯的0.2-1μm陶瓷微濾膜的陶瓷膜微濾裝 置(6)中進行，并配有自動反沖洗裝置，污水回流采用射流器與進水混合;膜通量為 300-650L/m2.h，污水在陶瓷膜微濾裝置中的流速為0.1-4m/s，回流量為15-60%，能夠 有效阻止1-10NTU雜質的通過;其中所述陶瓷微濾膜選自氧化鋁、氧化鈦、氧化鋯為主 體材料的復合陶瓷微濾膜;
所述的陶瓷膜微濾處理后產生的濃水經絮凝沉淀處理，處理后的上清液打入光電催 化氧化一體化裝置(7)處理，沉淀物與所述污泥運回陸地處理。
4.根據權利要求2所述的組合處理系統，其特征在于：
組合處理系統中所述陶瓷微濾膜為氧化鋁復合陶瓷微濾膜，其制備方法包括如下步 驟：
用αA1203、煅燒蘇州土和蘇州土為原料、添加不同量的成孔劑經1350℃燒成，保 溫1h得到不同孔隙率的A12O3陶瓷基體。采用濕法球磨方法制備平均粒徑小的陶瓷基體 坯料。以硝酸鋁Al(NO3)3·9H2O、正硅酸乙酯Si(OC2H5)4、氧氯化鋯ZrOCl2-8H2O和鈦 酸四丁酯Ti(OC4H9)4為主要原料采用分步水解法制備A12O3-SiO2-ZrO2-TiO2復合溶膠。 用ZrOCl2-8H2O的預水解溶液作為催化劑，以鋯鋁雙金屬偶聯劑;添加甲基丙烯鋯鋁酸 酯0.5-2.5%溶膠總組分重量百分比作為偶聯架橋劑;制備了組分重量比為AI：Si：Zr： Ti=4：1：1：l的四元復合溶膠，其pH=6.0～7.0。采用浸漬提拉的方法多次涂膜，并通 過分級干燥和焙燒工藝制備得到無裂紋、孔徑分布窄的A1203-Si02-Zr02-Ti02氧化鋁復合 陶瓷微濾薄膜;
組合處理系統中所述的光電催化氧化一體化裝置為密閉性長方體狀，外殼采用硬質 PVC、PPR耐腐蝕性材料，外部輔以不銹鋼板，內部設置若干陰陽極板對，陰陽極板對 為兩個長方體狀，陰極板在內側，陽極板在外側，其中陰陽極板間距為0.5-2cm，且陰 極板為網孔狀，以利于紫外光的穿透照射，陰極板內布置若干根紫外光源，紫外光源外 部套有石英管，陰極板、陽極板以及紫外光源底部為進水布水板，進水布水板下方設置 有若干根進水管，所述進水管上密布有出水小孔，使進水管出水均勻;
所述陰陽極板的電極材料采用鈦基材表面固載貴金屬物質制備而成，貴金屬物質采 用鉑、釕、銥、銣、鋯等氧化物中的一種或多種物質，同時負荷二氧化鈦、硫化鎘、氧 化鐵和二氧化錳中的一種或多種具有光學活性物質;所述的紫外光源采用波長為200～ 400nm的高壓汞燈、中壓汞燈及紫外燈中的一種或多種。
說明書
一種海上平臺生活污水的組合處理方法及組合處理系統
技術領域
本發明涉及生活污水處理技術領域，尤其涉及一種海上平臺生活污水的組合處理方法 及組合處理系統，具體是主要采用預處理+陶瓷膜深度過濾+光電催化氧化的組合處理方法 以及由相關設備組成的組合處理系統，使得海上平臺生活污水實現達標排放。
背景技術
隨著海洋石油的開發，海上平臺生活污水對海洋環境的污染越來越受到重視。國際海 事組織(IMO)在1973年制定的《國際防止船舶污染公約》對防止生活污水造成的污染做 了嚴格的規定。中國在1983年制定了《船舶污染物排放標準》，1986年制定了《海船防污 結構與設備規范》，對船舶生活污水的處理與設備進行了規范。20世紀70年代初，國際上 開始進行船用生活污水處理裝置的研究與開發，目前已經達到商品應用階段。常用生活污 水處理方法主要分為三類：物理化學法、生物法和電解法。
到目前為止，國內外普遍采用的除磷方法主要有化學除磷法和生物除磷法，以及化學 和生物除磷相結合的生化除磷法。
(1)物理化學法
物理化學法的工作原理是將粉碎泵粉碎后的污水加入消毒藥劑，污水消毒后經過分 離，處理為澄清水和污泥，將澄清水排出，污泥定期排走。該方法需要有一定的空間儲存 消毒藥劑，而消毒藥劑長時間儲存后其消毒能力下降是其短板。
(2)生化法
生化法是一種利用微生物來處理污水的方法。生化法處理海上平臺生活污水的影響因 素主要有溶解氧、水體溫度、營養物質、pH值和有機負荷率等，平臺上采用生化法處理生 活污水主要存在以下幾方面的問題：1)生化法中的活性污泥易受污水中油污或化學藥劑 的影響而死亡;2)以中國渤海海域為例，當冬季氣溫低時微生物降解有機物的能力大幅 下降;3)當系統停止運行一段時間后也容易造成微生物群因為沒有養料而死亡;4)平臺 上污水產生量的不均勻性使進入污水處理裝置的污水具有一定的沖擊性，對微生物活動有 一定的影響;5)曝氣罐中污水處理需要較長的時間，需要有較大的空間;6)由于部分平 臺采用海水沖廁，因此污水中鹽含量高，而高鹽環境下微生物的種群簡單、耐沖擊性更差、 處理效果不理想。
(3)電解法
電解法是通過電化學過程產生消毒劑(ClO-)來對生活污水進行氧化和消毒。其原理 是將混有海水和生活污水，流經電解槽，產生ClO-來對生活污水進行消毒和氧化，電解法 不需要額外使用藥劑，占地面積小，操作維修簡單，其缺點是極板損耗高同時容易堵塞造 成設備的不穩定運行。
發明內容
本發明的目的在于克服上述現有技術的不足，提供一種用于海上平臺生活污水處理組 合處理方法及其組合系統，以達到穩定處理并達標排放海上平臺生活污水的目的。
本發明主要采用一種組合工藝，以克服現有工藝的不足，本組合工藝采用預處理+陶 瓷膜深度過濾+光電催化氧化組合處理方法對海上平臺生活污水進行處理，生活污水首先 經過粉碎、油水分離、細格柵過濾等預處理后，能夠截留住大部分大塊固體物質與油分， 過濾出水經過緩沖罐均質后，再經過陶瓷膜深度過濾處理，出水懸浮物含量能夠達到≤ 35mg/L的標準，后續再經過光電催化氧化技術方法的光電處理設備處理使其水質達到處理 要求。
陶瓷膜是以氧化鋁、氧化鈦、氧化鋯等材料經特殊工藝制備而成的多孔非對稱膜。陶 瓷膜過濾是一種“錯流過濾”形式的流體分離過程：在壓力作用的驅動下，廢水在膜管內 流動，小分子物質透過膜，含大分子組分的濃縮液被膜截留，從而使流體達到分離、濃縮、 純化的目的。陶瓷膜的過濾精度涵蓋微濾和超濾，微濾膜的過濾孔徑范圍在0.05μm至 1.4μm之間，超濾膜的過濾精度范圍可在10KDa-50KDa之間，可根據物料的粘度、懸浮物 含量選擇不同孔徑的膜，以達到澄清分離的目的。陶瓷膜具有耐高溫、耐化學腐蝕、機械 強度高、抗微生物能力強、滲透量大、可清洗性強、孔徑分布窄、分離性能好和使用壽 命長等特點，目前已在化工與石油化工、食品、生物和醫藥等領域分離工藝獲得成功應用。 本發明的顯著技術特征之一，就是在于開發的新的陶瓷濾膜制備工藝，通過加入鋯鋁雙金 屬偶聯劑，獲得了一種性能顯著改善的氧化鋁復合陶瓷微濾膜制品，提高了生活污水的處 理能力及濾膜使用壽命。鋯鋁雙金屬偶聯劑的使用，在溶膠體系反應前起到原料組分的表 面活性和分散作用，在溶膠體系反應過程中起到偶聯架橋作用，能夠使各有機組分官能團 同無機及金屬組分結構橋聯更為強化，在涂膜過程中能夠使復合溶膠涂層組分同陶瓷基體 附著更為緊密深入，在最后的焙燒過程中，能夠通過有機成分的揮發增強微濾膜的孔隙率 和孔強度，改善比表面積，從而提高了所制備氧化鋁復合陶瓷微濾膜的綜合性能。
光電催化氧化技術是利用光化學法產生羥基自由基·OH等多種強氧化劑從而將有機 污染物徹底氧化為無機小分子，電催化氧化技術通過陽極產生強氧化劑降解有機物，使污 染物質在電極表面上直接氧化或者利用電極表面產生的活性物質發生氧化反應從而達到 去除污染物的目的。光催化氧化和電催化氧化過程的耦合產生了一定的協同作用，促使光 電催化降解過程具有更高的降解效率。實現了兩種高級氧化技術的集成和優勢互補，使得 出水COD、氨氮、大腸桿菌、SS等指標均達到排放標準，其處理效果要遠遠強于單獨的電 解技術。本發明的另一顯著技術特征，就在于開發了具有復合結構和復合電極功能的光電 催化氧化一體化裝置;從而全面完成了海上平臺生活污水的組合處理方法及其處理系統的 技術改進。
本發明為一種海上平臺生活污水的組合處理方法，其特征在于：
所述組合處理方法包括如下步驟：
1)預處理：將海上平臺生活污水依次經粉碎、油水分離及細格柵粗過濾步驟進行預 處理，去除大部分大分子物質;
2)陶瓷膜微濾處理：將預處理出水通過陶瓷微濾膜深度過濾處理，使得出水懸浮物 含量能夠達到≤35mg/L的標準;
3)光電催化氧化處理：將陶瓷膜過濾出水進入光電催化氧化一體化裝置進行光電催 化氧化處理，處理時間為0.5-2h;出水即直接實現達標排放，產生的污泥再運回陸地處理。

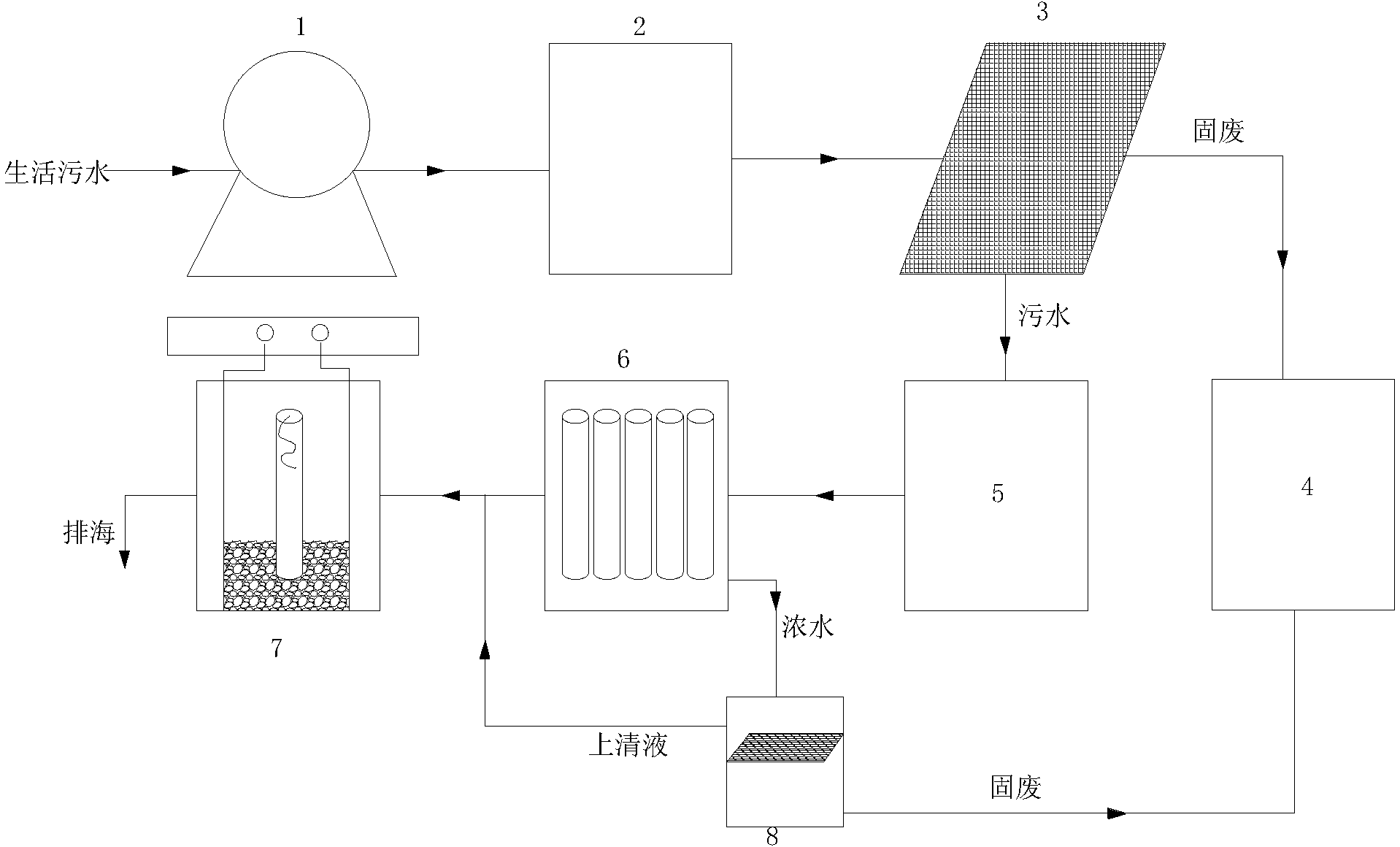

本發明還提供了一種海上平臺生活污水的組合處理系統，其特征在于，包括管道依次 連接的預處理單元、陶瓷膜微濾單元和光電催化氧化單元三部分，其中所述預處理單元包 括依次連接的垃圾粉碎泵(1)、潷油器(2)和細格柵(3)三部分，所述細格柵的固廢出 口連接有固廢罐(4)，用于暫時儲存大分子固定廢物，所述細格柵的出水口連接有與陶瓷 膜微濾單元相連的緩沖罐(5)，用于均質細格柵過濾出水;所述陶瓷膜微濾單元由數組并 聯的0.2-1μm陶瓷微濾膜及基體組成，單元前面設置進水泵，污水回流采用射流器與進水 混合，陶瓷膜微濾單元還配有自動反沖洗裝置;所述陶瓷膜微濾單元后連接有光電催化氧 化單元;陶瓷膜微濾單元連接絮凝沉淀池(8)，所述絮凝沉淀池(8)上部通過管道連接 光電催化氧化一體化裝置(7)，底部連接固廢罐(4)，從而使處理后的上清液打入光電催 化氧化一體化裝置(7)處理，底部沉淀物排入固廢罐(4)。
根據本發明所述的組合處理方法，其特征在于，包括如下步驟：
1)預處理：經過預處理單元中的垃圾粉碎泵(1)粉碎處理、潷油器(2)油水分離 處理以及細格柵(3)過濾處理后，去除大部分大分子物質進入緩沖罐(5);
2)陶瓷膜微濾處理：經供水泵將預處理出水進入陶瓷微濾膜微濾裝置(6)進行陶瓷 膜深度過濾處理，使得出水懸浮物含量能夠達到≤35mg/L的標準;
3)光電催化氧化處理：將陶瓷膜過濾出水進入光電催化氧化一體化裝置(7)進行光 電催化氧化處理，處理時間為0.5-2h;出水即直接實現達標排放，產生的污泥進入固廢回 收罐(4)運回陸地處理;
所述的陶瓷膜微濾處理是在采用數組并聯的0.2-1μm陶瓷微濾膜的陶瓷膜微濾裝置 (6)中進行，并配有自動反沖洗裝置，污水回流采用射流器與進水混合;膜通量為 300-650L/m2.h，污水在陶瓷膜微濾裝置中的流速為0.1-4m/s，回流量為15-60%，能夠有效 阻止1-10NTU雜質的通過;其中所述陶瓷微濾膜選自氧化鋁、氧化鈦、氧化鋯為主體材料 的復合陶瓷微濾膜;
所述的陶瓷膜微濾處理后產生的濃水經絮凝沉淀處理，處理后的上清液打入光電催化 氧化一體化裝置(7)處理，沉淀物與所述污泥運回陸地處理。
根據本發明所述的組合處理系統，其特征在于：組合處理系統中所述陶瓷微濾膜為氧 化鋁復合陶瓷微濾膜，其制備方法包括如下步驟：
用αA1203、煅燒蘇州土和蘇州土為原料、添加不同量的成孔劑經1350℃燒成，保溫 1h得到不同孔隙率的A12O3陶瓷基體。采用濕法球磨方法制備平均粒徑小的陶瓷基體坯料。 以硝酸鋁Al(NO3)3·9H2O、正硅酸乙酯Si(OC2H5)4、氧氯化鋯ZrOCl2-8H2O和鈦酸四丁酯 Ti(OC4H9)4為主要原料采用分步水解法制備A12O3-SiO2-ZrO2-TiO2復合溶膠。用 ZrOCl2-8H2O的預水解溶液作為催化劑，以鋯鋁雙金屬偶聯劑;添加甲基丙烯鋯鋁酸酯 0.5-2.5%溶膠總組分重量百分比作為偶聯架橋劑;制備了組分重量比為AI：Si：Zr：Ti=4： 1：1：l的四元復合溶膠，其pH=6.0～7.0。采用浸漬提拉的方法多次涂膜，并通過分級干 燥和焙燒工藝制備得到無裂紋、孔徑分布窄的A1203-Si02-Zr02-Ti02氧化鋁復合陶瓷微濾薄 膜;
組合處理系統中所述的光電催化氧化一體化裝置為密閉性長方體狀，外殼采用硬質 PVC、PPR耐腐蝕性材料，外部輔以不銹鋼板，內部設置若干陰陽極板對，陰陽極板對為兩 個長方體狀，陰極板在內側，陽極板在外側，其中陰陽極板間距為0.5-2cm，且陰極板為 網孔狀，以利于紫外光的穿透照射，陰極板內布置若干根紫外光源，紫外光源外部套有石 英管，陰極板、陽極板以及紫外光源底部為進水布水板，進水布水板下方設置有若干根進 水管，所述進水管上密布有出水小孔，使進水管出水均勻;所述陰陽極板的電極材料采用 鈦基材表面固載貴金屬物質制備而成，貴金屬物質采用鉑、釕、銥、銣、鋯等氧化物中的 一種或多種物質，同時負荷二氧化鈦、硫化鎘、氧化鐵和二氧化錳中的一種或多種具有光 學活性物質;所述的紫外光源采用波長為200～400nm、、功率為4-200W的高壓汞燈、中 壓汞燈及紫外燈中的一種或多種。
本發明涉及的處理海上平臺生活污水的組合處理方法及組合處理系統具有以下有益 效果：
1、本發明方法與物化法相比較，不用額外使用消毒藥劑，占地面積小，處理效果好， 運行穩定。
2、與生化法相比較，能夠有效避免生化法耐沖擊負荷差、冬季嚴寒條件下無法運行 等缺點，可以長時間穩定運行。
3、光電催化氧化方法和單純電解法相比較，光電催化氧化技術能夠產生更多的臭氧、 羥基自由基、活性氯、次氯酸鈉等強氧化劑，其降低COD、氨氮、大腸桿菌等水質指標的 能力更強。
4、陶瓷膜和高分子膜相比較，具有機械強度大，耐磨性好、使用壽命長、濃縮倍數 高、耐酸、耐堿、耐有機溶劑及強氧化劑性能好、易清洗等優點，更加適合于海上平臺生 活污水的處理應用。本發明所開發的新的陶瓷濾膜制備工藝，通過加入鋯鋁雙金屬偶聯劑， 使得氧化鋁復合陶瓷微濾膜的綜合性能顯著改善。
5、本發明提供的組合處理系統具有集成功能強，使用壽命長、實現出水達標排放且 處理效果穩定的優點。
