申請日2013.10.23
公開(公告)日2015.04.29
IPC分類號C02F1/469
摘要
本發明公開了一種回收低濃度氨氮廢水時濃縮用的電去離子裝置。該裝置由膜堆、電極、緊固件和濃縮件這四部分組成。整個裝置采用模塊化結構，串聯模塊的數量按欲處理氨氮廢水的濃度決定，而并聯模塊的數量則由欲處理氨氮廢水的容量決定。電滲析器出水中氨氮濃度約小于250mg/L，經一級或多級膜堆組成的本發明裝置處理，可達到出水氨氮濃度小于1mg/L。本發明裝置濃縮得到的濃水，返回系統前端，全部回收利用。實現回收氨氮廢水系統的零排放，既解決了環境問題，又回收了化工物料和工藝用純水取得了經濟和環保效益的雙豐收。本發明工藝先進，運行成本低，節約能源，實現清潔文明生產。
權利要求書

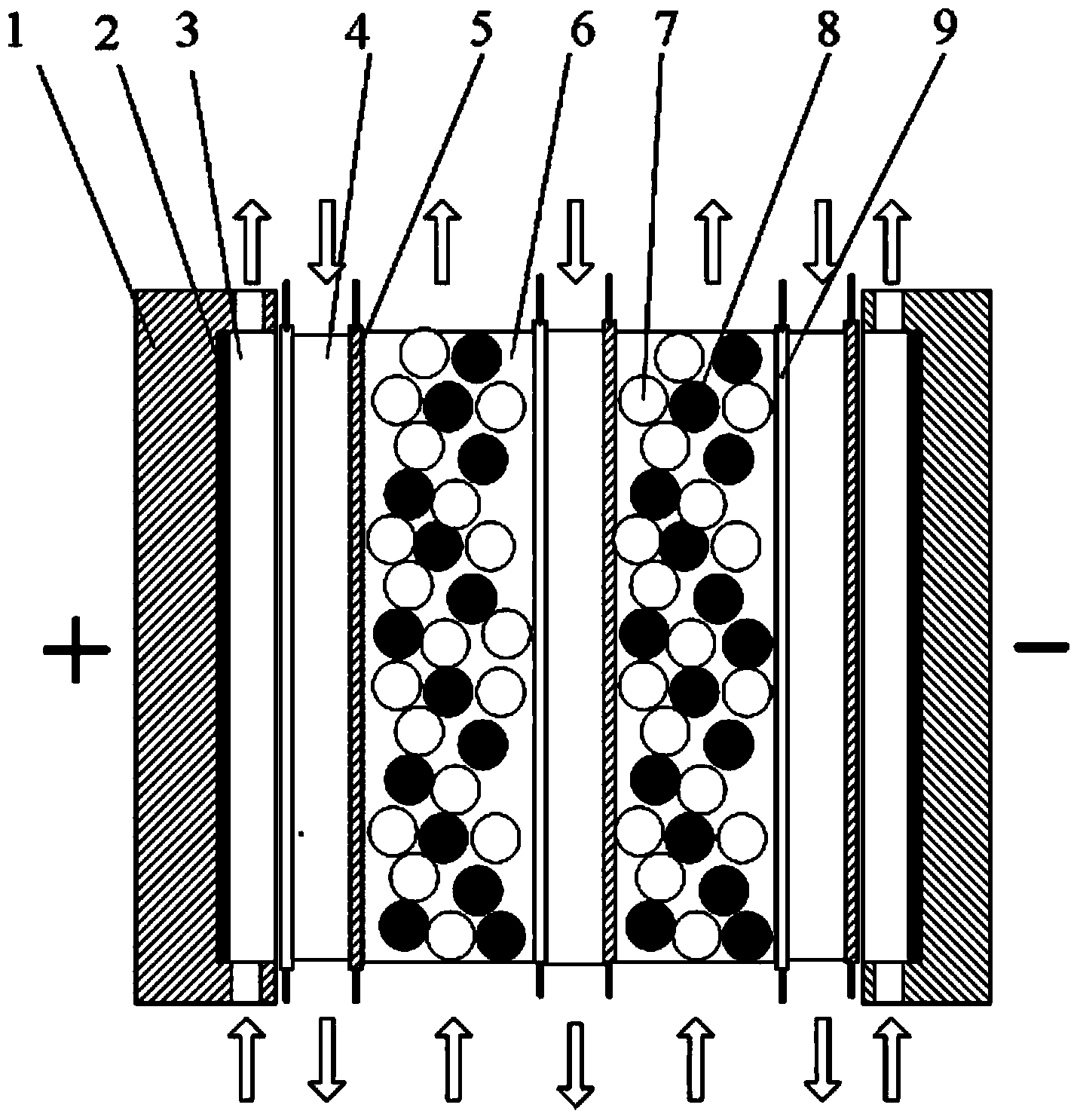

1.一種回收低濃度氨氮廢水時濃縮用的電去離子裝置，其特征是主要包括膜堆部分、電極 部分、緊固部分和濃縮部分，這四個部分組成：膜堆部分是該裝置的核心，位于該裝置的中 間，呈板框形，它是由離子交換膜隔開的，呈相應交替排列的濃、淡水室組成，在淡水室內 填充有離子交換樹脂;電極部分，位于膜堆的兩端部外側，由電極和極水室組成;緊固部分 位于膜堆兩個端部，由螺栓和壓板組成，螺釘穿過整個膜堆和兩端壓板，擰緊螺母，壓板就 壓緊膜片和固定各室位置;濃縮部分是由連接膜堆濃水室與濃水罐之間的管道、水泵和濃水 罐所組成，濃水能在增濃裝置中循環，并由于從膜遷移過來的離子不斷進入而得到濃縮，在 濃縮倍率小于10時，為簡化系統，不設濃水罐。
2.按照權利要求1所述的回收低濃度氨氮廢水時濃縮用的電去離子裝置，其特征是整個裝 置為模塊化結構：串聯模塊的數量按欲處理氨氮廢水的濃度決定，而并聯模塊的數量由欲處 理氨氮廢水的容量決定。
3.按照權利要求1所述的回收低濃度氨氮廢水時濃縮用的電去離子裝置，其特征是膜堆的 極水室內水流，自下而上，流動暢通，不易累積通電時產生的氣泡。
4.按照權利要求1所述的回收低濃度氨氮廢水時濃縮用的電去離子裝置，其特征是膜堆的 濃水室不填樹脂，靠獨立的管道與水泵和濃水罐相連，濃水室內濃水水流，自上而下，循環 流動，由于從淡水室中的離子通過膜遷移進入濃水，使?jié)馑粩酀饪s。
5.按照權利要求1所述的回收低濃度氨氮廢水時濃縮用的電去離子裝置，其特征是膜堆的 淡水室內的水流，自下而上，利于沖出離子交換樹脂顆粒間的氣泡。
6.按照權利要求1所述的回收低濃度氨氮廢水時濃縮用的電去離子裝置，其特征是膜堆的 極水室、濃水室和淡水室都有獨立的流水通路，彼此互不相通。
7.按照權利要求1所述的回收低濃度氨氮廢水時濃縮用的電去離子裝置，其特征是膜堆淡 水室內填充的離子交換樹脂，根據所濃縮氨氮化合物的不同，而有所區別，對硝酸銨使用 陰、陽混合樹脂;對氯化銨、碳酸銨、碳酸氫銨、硫酸銨和硫酸氫銨，則采用單一的陽樹 脂;對硝酸鈉和亞硝酸鈉，則使用單一的陰樹脂。
說明書
一種回收低濃度氨氮廢水時濃縮用的電去離子裝置
技術領域
本發明技術領域涉及回收工業氨氮廢水時濃縮用裝置，特別涉及利用特定的、 專用的電去離子裝置，對化肥、化工行業所產生的、低濃度氨氮化合物的工業廢水進行處理 時，力求全部回收利用廢水中所含的化工物料和工藝用純水，實現廢水零排放，使廢水不再 污染環境。
背景技術
在化肥和化工企業的生產過程中，尤其是硝酸銨、氯化銨和硫酸銨等生產企業，在 生產這些化工產品的同時，產生了大量氨氮廢水，嚴重污染環境。
采用常用的廢水處理方法來處理這種廢水，有一定難度，處理效果也不太理想：
1.生物氧化法：只能在特定條件下，將廢水中的氨氮氧化，但不能回收所含的化工物料;
2.離子交換法：能回收銨鹽，但需要頻繁再生;
3.反滲透法：水的回收率低，由于對NH4+和NO3—離子的截留率低，使反滲透法處理后出水 的水質不好;
4.電滲析法：耗電量高，運行費用高。
根據我國國標13458-2010《硝酸工業污染物排放標準》的規定，企業水污染物的直 接排放極限值：氨氮≤10mg/L和總氮≤30mg/L，并對特定地區制定了更嚴格的水污染物排 放極限值。經調查發現，采用電滲析處理氨氮廢水的企業，其排水達到上述排放標準都有困 難。
因此，迫切需要一種較完美的水處理方法。在這種方法誕生以前，不得不采用在高 濃度的氨氮廢水經現有廢水處理方法處理后，再經一種特殊的、專用的電去離子裝置進行深 度處理，使出水水質得到改善，爭取廢水深度處理后，全部回用，不再排放，污染環境，所 含的化工物料以產品形式回收，水資源得到循環利用。
電去離子技術是近年來得到產業化的一種新型膜技術，它是電滲析和離子交換有 機結合的產物，已在電子、電力、制藥和化工等行業制備純水中得到推廣使用，用電去離子 脫鹽裝置代替原來的混床，利用了電去離子裝置的脫鹽功能，我們在廢水處理研究中開發了 電去離子裝置的另一功能，即濃縮功能，并提出回收低濃度氨氮廢水時濃縮處理用的電去離 子裝置。
發明內容
為了解決現有技術中的不足，本發明提供了一種回收低濃度氨氮廢水時濃縮用的電 去離子裝置，本發明的技術方案是：一種回收低濃度氨氮廢水時濃縮用的電去離子裝置，主 要包括膜堆部分、電極部分、緊固部分和濃縮部分，這四個部分組成：膜堆部分是該裝置的 核心，位于該裝置的中間，呈板框形，它是由離子交換膜隔開的，呈相應交替排列的濃、淡 水室組成，在淡水室內填充有離子交換樹脂;電極部分，位于膜堆的兩端部外側，由電極和 極水室組成;緊固部分，位于膜堆兩個端部，由螺栓和壓板組成，螺釘穿過整個膜堆和兩端 壓板，擰緊螺母，壓板就壓緊膜片和固定各室位置;濃縮部分，是由連接膜堆濃水室與濃水 罐之間的管道、水泵和濃水罐所組成，濃水能在濃縮裝置中循環，并由于從膜遷移過來的離 子不斷進入而得到濃縮，在濃縮倍率小于10時，為簡化系統，不設濃水罐。
所述回收低濃度氨氮廢水時濃縮用的電去離子裝置，整個裝置為模塊化結構：串聯 模塊的數量按欲處理氨氮廢水的濃度決定，而并聯模塊的數量由欲處理氨氮廢水的容量決 定。
所述回收低濃度氨氮廢水時濃縮用的電去離子裝置，膜堆的極水室內水流，自下而 上，流動暢通，不易累積通電時產生的氣泡。
所述回收低濃度氨氮廢水時濃縮用的電去離子裝置，膜堆的濃水室不填樹脂，靠獨立 的管道與水泵和濃水罐相連，濃水室內濃水水流，自上而下循環流動，由于從淡水室中的離 子通過膜遷移進入濃水，使?jié)馑粩酀饪s。
所述回收低濃度氨氮廢水時濃縮用的電去離子裝置，膜堆的淡水室內的水流，自下 而上，利于沖出離子交換樹脂顆粒間的氣泡。
所述回收低濃度氨氮廢水時濃縮用的電去離子裝置，膜堆的極水室、濃水室和淡水 室都有獨立的流水通路，彼此互不相通。
所述回收低濃度氨氮廢水時濃縮用的電去離子裝置，膜堆淡水室內填充的離子交換 樹脂，根據所濃縮氨氮化合物的不同，而有所區別，對硝酸銨使用陰、陽混合樹脂;對氯化 氨、碳酸銨、碳酸氫銨、硫酸銨和硫酸氫銨，則采用單一的陽樹脂;對硝酸鈉和亞硝酸鈉， 則使用單一的陰樹脂。
本發明回收氨氮廢水中所含的氨氮化合物(包括硝酸銨、氯化銨、碳酸銨、碳酸氫 銨、硫酸銨、硫酸氫銨、硝酸鈉和亞硝酸鈉等)的濃度在1g/L以下。
本發明可以產生如下積極效果：
1.出水水質好
用本裝置對低濃度氨氮廢水進行深度處理，可達到出水氨氮濃度ρ≤1mg/L，不再排放廢 水。裝置出水可以作為工藝用純水回用，從而不再污染環境，水資源循環利用，減少了單位 產品的耗水量，節約了生產用水。
2.水的回收率高
本裝置中濃淡水的比值為1∶9，水的回收率很高，
使在水中的氨氮化合物得到濃縮，如設有濃縮罐進行循環濃縮增濃，可使?jié)饪s倍率很高，約 為幾十倍。制得的少量濃縮水，全部返回系統，不再污染環境。
3.節約能源
本裝置在運行時只耗電，淡水室內填充有離子交換樹脂，能作為導電介質，耗電極低。每處 理2～3噸水，只消耗一度電。由于工藝過程在常溫下進行，無相變，因此與產生相變的蒸餾 濃縮法比較，大幅度地降低了能耗。
4.模塊化結構，調節靈活
5.占地面積小，操作簡單，自動化程度高
6.連續工作，無需備用，無人值守
本裝置特別適用于供回收含低濃度氨氮廢水時濃縮化工物料使用。在化肥和化工企業生產過 程中產生的氨氮廢水，通常經過電滲析等方法處理，一般都難以達到出水氨氮濃度小于 10mg/L這一國標規定的基本要求。電滲析器出水中氨氮濃度約小于250mg/L，經一級或多 級膜堆組成的電去離子裝置處理，可達到出水氨氮濃度小于1mg/L。因此，經本裝置深度處 理的出水，可作為工藝用純水全部回用，從而水資源得到循環利用，減少了生產用水量;同 時經本裝置濃縮得到的濃水，返回系統前端，全部回收，從而也不會有該氨氮廢水污染環境 的情況發生。
