申請日2013.10.23

　　公開(公告)日2015.06.17

　　IPC分類號B01J20/20; B01J20/30; C02F101/12; C02F1/28; C02F11/00

　　摘要

　　本發明公開了一種污泥活性炭的制備方法，包括以下步驟：將取自污水處理廠的剩余污泥干燥、粉碎并過篩后，通過熱解處理、氧化處理、氨化處理及甲基化處理得污泥活性炭;本發明還涉及按上述方法制得的污泥活性炭處理低濃度高氯酸鹽廢水的應用。本發明制備方法簡單易行，成本低廉，制備的污泥活性炭吸附容量高，可重復利用，能有效處理低濃度高氯酸鹽溶液，吸附過程不會造成二次污染。

　　權利要求書

　　1.一種污泥活性炭的制備方法，其特征在于包括以下步驟：

　　(1)熱解處理：將污泥干燥后粉碎過篩，于氨氣氣氛中進行熱解反應，洗滌后干燥，得污泥活性炭炭粉原料;

　　(2)氧化處理：將污泥活性炭炭粉原料加入至雙氧水溶液中，振蕩氧化反應后，洗滌干燥，得污泥活性炭氧化炭粉原料;

　　(3)氨化處理：將污泥活性炭氧化炭粉原料置于加熱裝置中，通入氮?dú)馀艃艏訜嵫b置中的空氣，再向加熱裝置中通入氨化氣體進行氨化反應，最后再向加熱裝置中通入氮?dú)饫鋮s至室溫，經洗滌、真空干燥后，得污泥活性炭氨化炭粉原料;

　　(4)甲基化處理：將污泥活性炭氨化炭粉原料浸沒于甲基化試劑，密閉靜置進行甲基化反應，甲基化反應后用氯化鈉溶液清洗，再用去離子水洗滌后真空干燥，得污泥活性炭;

　　所述步驟(1)中污泥為污水處理廠的剩余污泥，污泥干燥的溫度為105℃～110℃，干燥時間為24h～48h，過篩的尺寸為200目～300目;所述步驟(1)中氨氣的流速為50mL/min～100mL/min;所述步驟(1)中熱解反應的步驟為，先以20℃/min～30℃/min的速率升溫至110℃，停留5min，再以10℃/min～30℃/min的速率升溫至最終反應溫度400℃～600℃，停留60min～120min;所述步驟(1)中洗滌后干燥的溫度為105℃～110℃，時間為12h～24h;

　　所述步驟(3)中排凈加熱裝置中的空氣的步驟為，以100mL/min的流速通入氮?dú)?0min;所述步驟(3)中氨化反應的步驟為，以20℃/min速率升溫至400℃時停止通入所述氮?dú)猓��?0mL/min～30mL/min的流速通入氨化氣體，以20℃/min～30℃/min的速率升溫至氨化反應溫度650℃～850℃，并停留60min～120min;所述步驟(3)中真空干燥的溫度為105℃～110℃，時間為8h～15h。

　　2.根據權利要求1所述的污泥活性炭的制備方法，其特征在于：所述步驟(2)中雙氧水溶液的質量濃度為5%～20%，污泥活性炭炭粉原料的質量與雙氧水溶液的體積比為1∶5g/ml～1∶20g/ml;所述步驟(2)中振蕩氧化反應的溫度為40℃～70℃，轉速為120r/min～150r/min，時間為5h～10h;所述步驟(2)中干燥的溫度為105℃～110℃，時間為5h～10h。

　　3.根據權利要求2所述的污泥活性炭的制備方法，其特征在于：所述步驟(4)中甲基化試劑為甲基碘;所述步驟(4)中污泥活性炭氨化炭粉原料與甲基化試劑的質量比為1.5～2∶10～20;所述步驟(4)中靜置的時間為48h～120h;所述步驟(4)中氯化鈉溶液的摩爾濃度為2mol/L～4mol/L;所述步驟(4)中真空干燥的溫度為50℃～120℃，時間為12h～24h。

　　4.根據權利要求1～3任一項所述的污泥活性炭的制備方法，其特征在于：所述氨化氣體為氨氣，或氨氣-二氧化碳混合氣體，所述氨氣–二氧化碳混合氣體中氨氣與二氧化碳的體積比為10～30∶1～20。

　　5.一種如權利要求1～4任一所述方法制備的污泥活性炭應用于處理低濃度高氯酸鹽廢水。

　　6.根據權利要求5所述的污泥活性炭的應用，其特征在于包括以下步驟：將污泥活性炭裝入吸附系統中，將20μg/L～200μg/L的低濃度高氯酸鹽廢水送入所述吸附系統進行吸附反應，所述污泥活性炭的質量和高氯酸鹽廢水的體積比為1∶7.48g/ L～1∶15.04g/ L。

　　7.根據權利要求6所述的污泥活性炭的應用，其特征在于：所述高氯酸鹽廢水為高氯酸鈉水溶液或高氯酸鉀水溶液。

　　8.根據權利要求6或7所述的污泥活性炭的應用，其特征在于：所述吸附系統包括一根吸附柱(2)，吸附柱(2)兩端分別連接有進水管(5)和出水管(1)，進水管(5)上接有蠕動泵(6)，并且進水管(5)遠離吸附柱(2)的一端通入原液池(7)中。

　　說明書

　　污泥活性炭的制備方法和應用

　　技術領域

　　本發明涉及污水處理領域，具體涉及一種污泥活性炭的制備方法和處理低濃度高氯酸鹽廢水的應用。

　　背景技術

　　多年來，高氯酸鹽被廣泛應用于火箭推進劑、煙火制造、軍火工業、汽車氣袋、高速公路安全閃光板等領域、也作為添加劑較多的被用于潤滑油、織物固定劑、電鍍液、皮革鞣劑、橡膠制品、燃料涂料、冶煉鋁和鎂電池等產品的生產中。農業生產中使用的以智利硝石為原料的化肥中也含有一定濃度的高氯酸鹽，物質的大量使用，使得大量的高氯酸鹽進入到自然水體中，以至污染飲用水。由于高氯酸鹽是一種新型的持久性污染物質，擴散速度快、穩定性高、難降解，當高氯酸鹽進入自然水體后，它可以通過飲用水和動植物進入人體并最終作用于人體的甲狀腺，干擾其正常功能。高氯酸鹽進入人體后將在甲狀腺中與碘結合，阻礙甲狀腺對碘的吸收，造成甲狀腺激素合成量的減少，影響人體特別是大腦組織的發育。此外，人體內過量的高氯酸鹽會造成甲狀腺激素分泌不足，從而影響血紅蛋白的生成，心肺功能和骨骼的發育，免疫力的維持，聽覺器官的正常功能等。

　　美國科學院研究表明，當高氯酸鹽在人體內含量超過0.0007mg/kg人體體重時，飲用水中高氯酸鹽濃度為24.5μg/L時就會對人體健康造成影響。因此美國環保署(EPA)公布了高氯酸鹽在飲用水中的安全標準為18μg/L，并對一些污染比較嚴重的地區制定了更低的安全標準值。

　　由于高氯酸鹽的非揮發性、高溶解性、在水溶液中呈現化學動力學惰性的特點，當濃度< 10% (w/w)時，與大多數還原性離子不發生反應，特別是對20μg/L～200μg/L的低濃度高氯酸鹽的去除更加困難，因此，開發處理技術存在很大的難度。而常規的處理技術如混凝、過濾、加還原劑離子等均不能有效地去除高氯酸根離子(ClO4-)�，F(xiàn)階段，研究與應用較多的污染控制技術主要包括離子交換、生物降解與修復、化學/電化學還原、電滲析和反滲透。離子交換法原理簡單，但是大多數離子交換樹脂選擇性不強，再生很困難，成本較高，因此很難獲得大規模應用。膜過濾包括反滲析和納孔膜過濾，該方法存在半透膜容易損壞、濃縮液后續處理難度大的問題;電滲析法對ClO4-的去除率很低，運行費用很高，濃縮液的后續處理非常困難;電化學還原是直接在陰極上施加一個高電位將高氯酸根離子還原為氯離子，該方法目前存在的主要問題是電極腐蝕、電極鈍化和電極表面污染，而且化學還原和電化學還原法的特點決定了其成本可能較高。活性炭吸附法作為常見的水中溶解性污染物的吸附方法，具有應用廣泛、效果明顯、操作簡單的特點，但是普通的活性炭對高氯酸鹽的吸附效果一般，特別是對低濃度的高氯酸鹽不能進行有效的吸附。通過選用陽離子表面活性劑等物質對活性炭進行改性可以提高對高氯酸鹽的吸附能力，但是這樣大大的增加了活性炭的制備成本，因此很難得到廣泛的應用。利用污水處理廠剩余污泥制備的污泥活性炭應用效果與商業活性炭接近甚至在有些方面有著更好的應用效果，受到了人們?cè)絹碓蕉嗟年P(guān)注，對其制備過程的研究也越來越深入。目前關于污泥活性炭吸附水中高氯酸鹽的研究還處于探索階段，還沒有找到能夠有效的吸附水中高氯酸鹽的污泥活性炭制備方法。

　　發明內容

　　本發明要解決的技術問題是克服現有技術的不足，提供一種制備簡單易行，成本低廉，能有效處理低濃度高氯酸鹽廢水，不會造成二次污染的污泥活性炭的制備方法和應用。

　　為解決上述技術問題，本發明采用以下技術方案：

　　一種污泥活性炭的制備方法，包括以下步驟：

　　(1)熱解處理：將污泥干燥后粉碎過篩，于氨氣氣氛中進行熱解反應，洗滌后干燥，得污泥活性炭炭粉原料;

　　(2)氧化處理：將污泥活性炭炭粉原料加入至雙氧水溶液中，振蕩氧化反應后，洗滌干燥，得污泥活性炭氧化炭粉原料;

　　(3)氨化處理：將污泥活性炭氧化炭粉原料至于加熱裝置中，通入氮?dú)馀艃艏訜嵫b置中的空氣，再向加熱裝置中通入氨化氣體進行氨化反應，最后再向加熱裝置中通入氮?dú)饫鋮s至室溫，經洗滌、真空干燥后，得污泥活性炭氨化炭粉原料;

　　(4)甲基化處理：將污泥活性炭氨化炭粉原料浸沒于甲基化試劑，密閉靜置進行甲基化反應，甲基化反應后用氯化鈉溶液清洗，再用去離子水洗滌后真空干燥，得污泥活性炭。

　　作為本發明的進一步改進，

　　所述步驟(1)中污泥為污水處理廠的剩余污泥，污泥干燥的溫度為105℃～110℃，干燥時間為24h～48h，過篩的尺寸為200目～300目;所述步驟(1)中氨氣的流速為50mL/min～100mL/min;所述步驟(1)中熱解反應的步驟為，先以20℃/min～30℃/min的速率升溫至110℃，停留5min，再以10℃/min～30℃/min的速率升溫至最終反應溫度400℃～600℃，停留60min～120min;所述步驟(1)中洗滌后干燥的溫度為105℃～110℃，時間為12h～24h。

　　所述步驟(2)中雙氧水溶液的質量濃度為5%～20%，污泥活性炭炭粉原料的質量與雙氧水溶液的體積比為1∶5g/ml～1∶20g/ml;所述步驟(2)中振蕩氧化反應的溫度為40℃～70℃，轉速為120r/min～150r/min，時間為5h～10h;所述步驟(2)中干燥的溫度為105℃～110℃，時間為5h～10h。

　　所述步驟(3)中排凈加熱裝置中的空氣的步驟為，以100mL/min的流速通入氮?dú)?0min;所述步驟(3)中氨化反應的步驟為，以20℃/min速率升溫至400℃時停止通入所述氮?dú)�，�?0mL/min～30mL/min的流速通入氨化氣體，以20℃/min～30℃/min的速率升溫至氨化反應溫度650℃～850℃，并停留60min～120min;所述步驟(3)中真空干燥的溫度為105℃～110℃，時間為8h～15h。

　　所述步驟(4)中甲基化試劑為甲基碘;所述步驟(4)中污泥活性炭氨化炭粉原料與甲基化試劑的質量比為1.5～2∶10～20;所述步驟(4)中靜置的時間為48h～120h;所述步驟(4)中氯化鈉溶液的摩爾濃度為2mol/L～4mol/L;所述步驟(4)中真空干燥的溫度為50℃～120℃，時間為12h～24h。

　　所述氨化氣體為氨氣，或氨氣-二氧化碳混合氣體，所述氨氣–二氧化碳混合氣體中氨氣與二氧化碳的體積比為10～30∶1～20。

　　作為一個總的技術構思，本發明還提供了一種上述污泥活性炭處理低濃度高氯酸鹽廢水的應用，包括以下步驟：將污泥活性炭裝入吸附系統中，將20μg/L～200μg/L的低濃度高氯酸鹽廢水送入所述吸附系統進行吸附反應，所述污泥活性炭的質量和高氯酸鹽廢水的體積比為1∶7.48g/ L～1∶15.04g/ L。

　　所述的高氯酸鹽廢水為高氯酸鈉水溶液或高氯酸鉀水溶液。

　　所述吸附系統包括一根吸附柱，吸附柱兩端分別連接有進水管和出水管，進水管上接有蠕動泵，并且進水管遠離吸附柱的一端通入原液池中。

　　此外，處理過高氯酸鹽廢水的污泥活性炭可通過微波再生，再次處理高氯酸鹽廢水。微波再生包括以下步驟：將處理過高氯酸鹽廢水的污泥活性炭于105℃～110℃干燥24h～48h后，置于微波爐中，在水蒸氣和二氧化碳存在的條件下于800℃～1000℃加熱30min～120min，得再生污泥活性炭。再生污泥活性炭可與污泥活性炭處理高氯酸鹽廢水相同的條件下處理低濃度高氯酸鹽廢水。

　　污泥活性炭炭粉原料是污泥經過熱解處理后得到的物質，污泥活性炭氧化炭粉原料是污泥活性炭炭粉原料通過氧化處理后得到的物質，污泥活性炭氨化炭粉原料是污泥活性炭氧化炭粉原料通過氨化處理后得到的物質。

　　與現有技術相比，本發明的有益效果在于：

　　1、本發明的制備方法簡單易行，成本低廉，采用雙氧水處理可增加表面含氧官能團，再利用氨化氣體進行氨化處理，最后利用甲基化試劑進行甲基化處理可形成烷基化吡啶，制備出具有季銨鹽和吡啶結構的強親高氯酸鹽吸附材料。

　　2、本發明制備的污泥活性炭是以污水處理廠的剩余污泥為原料制備的，通過將剩余污泥進行一系列處理后，得到了污泥活性炭，實現對污泥的資源化利用。

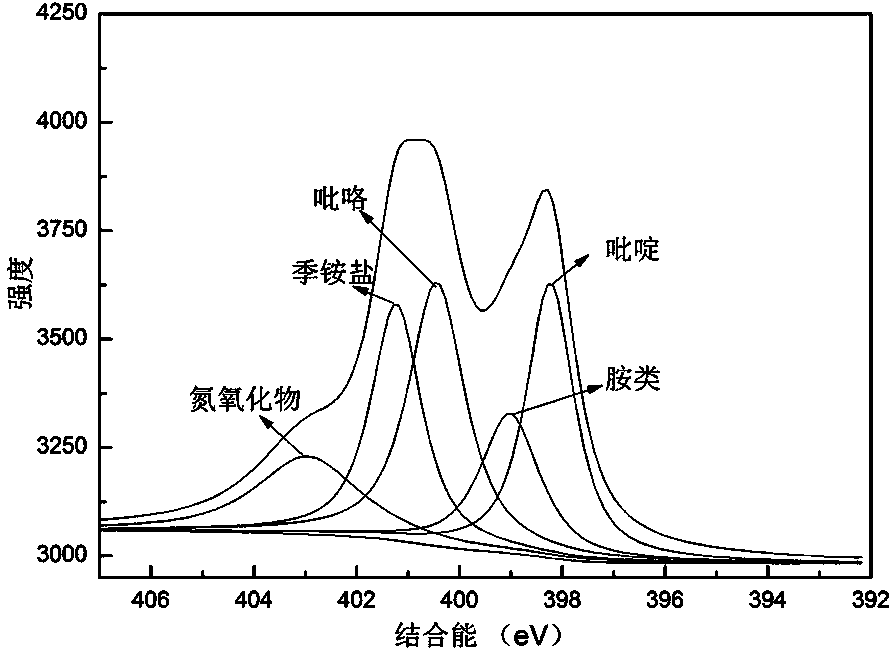

　　3、本發明的污泥活性炭表面存在大量的季銨鹽和吡啶結構，此外還包括胺類物質、氮氧化合物和吡咯等結構，季銨鹽和吡啶結構能夠結合水中的ClO4-，有效吸附低濃度高氯酸鹽廢水，特別是濃度為20μg/L～200μg/L的低濃度高氯酸鹽廢水。本發明處理高氯酸鹽廢水的應用不會造成二次污染，處理過高氯酸鹽廢水的污泥活性炭還可通過微波再生，再次處理低濃度高氯酸鹽廢水，避免了使用后的污泥活性炭成為固體垃圾造成污染，可降低處理成本。
