　　摘要

　　一種新型的炭黑生產廢水深度凈化回用裝置，收集池、提升泵A、氣浮裝置通過進水管相連，氣浮裝置與中間水池通過氣浮出水管相連，中間水池、提升泵B、石英砂過濾器通過石英砂過濾器進水管相連，石英砂過濾器與活性炭過濾器通過活性炭過濾器進水管相連，活性炭過濾器與離子交換器通過離子交換器進水管相連，活性炭過濾器與回用水池通過超越管相連，離子交換器與回用水池通過離子交換器出水管相連，回用水池與回用水泵通過回用水管相連，混凝劑一體化加藥裝置與氣浮裝置通過混凝劑加藥管相連，助凝劑一體化加藥裝置與氣浮裝置通過助凝劑加藥管相連。本發明投資省，運行費用低，占地面積小，整套處理裝置易于實行自動化控制，便于運行管理和維護。

　　權利要求書

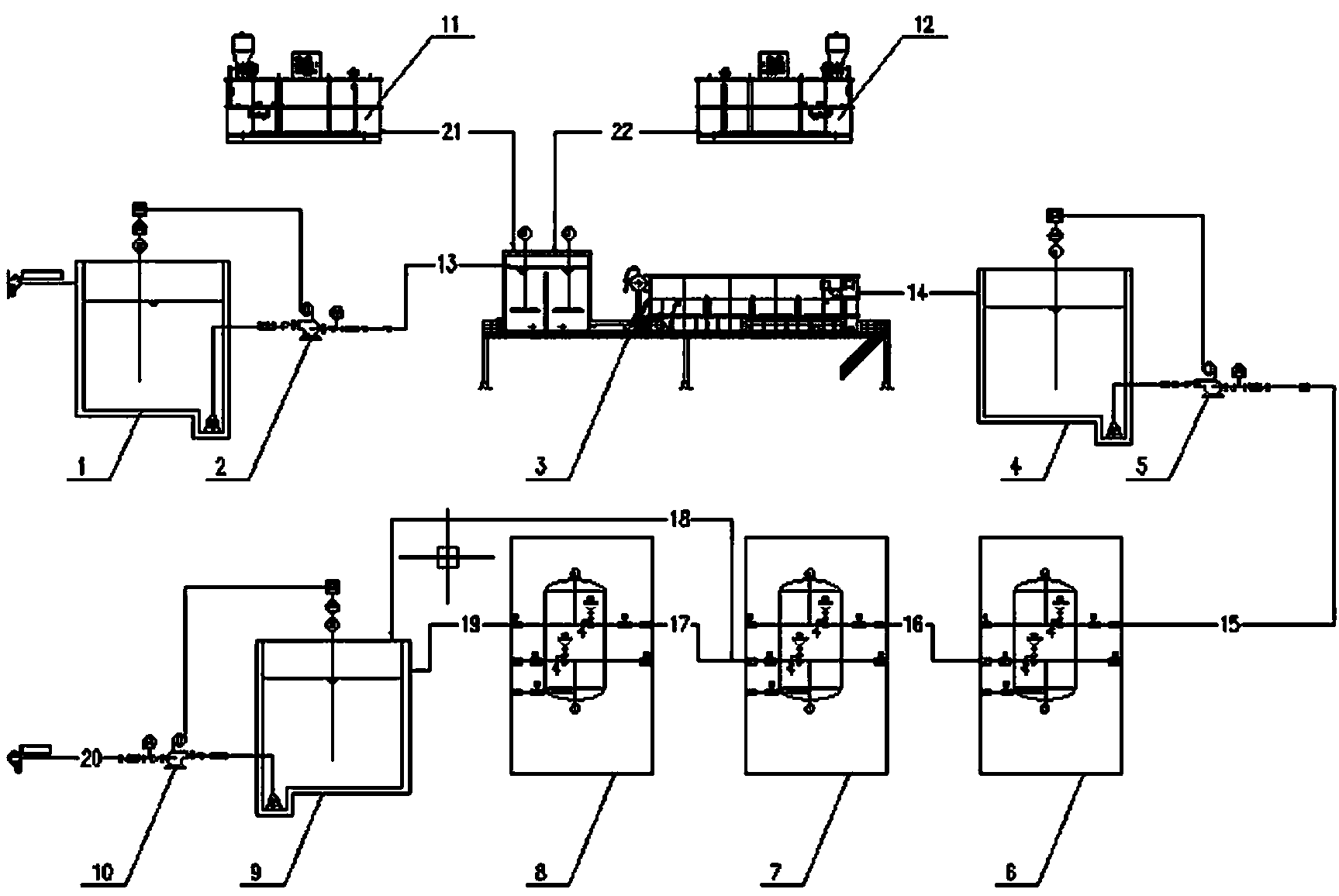

　　1. 一種新型的炭黑生產廢水深度凈化回用裝置，由收集池、氣浮裝置、中間水池、石英砂過濾器、活性炭過濾器、離子交換器、回用水池、提升泵、回用水泵、絮凝劑一體化加藥裝置、助凝劑一體化加藥裝置，并輔液位計、流量計在線監測儀組成，其特征在于：收集池(1)、提升泵A(2)、氣浮裝置(3)通過進水管(13)相連，氣浮裝置(3)與中間水池(4)通過氣浮出水管(14)相連，中間水池(4)、提升泵B(5)、石英砂過濾器(6)通過石英砂過濾器進水管(15)相連，石英砂過濾器(6)與活性炭過濾器(7)通過活性炭過濾器進水管(16)相連，活性炭過濾器(7)與離子交換器(8)通過離子交換器進水管(17)相連，活性炭過濾器(7)與回用水池(9)通過超越管(18)相連，離子交換器(8)與回用水池(9)通過離子交換器出水管(19)相連，回用水池(9)與回用水泵(10)通過回用水管(20)相連，混凝劑一體化加藥裝置(11)與氣浮裝置(3)通過混凝劑加藥管(21)相連，助凝劑一體化加藥裝置(12)與氣浮裝置(3)通過助凝劑加藥管(22)相連。

　　2.根據權利要求1所述的一種新型的炭黑生產廢水深度凈化回用裝置，其特征在于：收集池(1)、中間水池(4)、 回用水池(9)中安裝有液位計，進水管(13)、回用水管(20)、石英砂過濾器進水管(15)上裝有流量計。

　　說明書

　　一種新型的炭黑生產廢水深度凈化回用裝置

　　技術領域

　　本發明涉及炭黑生產廢水深度處理回用，特別是一種新型的炭黑生產廢水深度凈化回用裝置。

　　背景技術

　　目前，針對炭黑生產廢水處理主要是進行平流隔油池+混凝沉淀+過濾，出水達到排放要求。其缺點有：第一、處理效果不穩定;第二、對污水中油類去除效果差，出水水質不好;第三、處理水不能穩定回用，排放對環境造成污染。

　　發明內容

　　本發明的目的在于提供一種新型的炭黑生產廢水深度凈化回用裝置，使出水懸浮物含量小于5mg/L，濁度小于3NTU，總硬度小于100mg/L，COD小于50mg/L，滿足工段工藝生產水回用水質要求，以投資省、占地面積小、出水水質穩定達標、便于管理和操作，完全能夠?qū)崿F(xiàn)自動化控制的目的。

　　本發明的構成：一種新型的炭黑生產廢水深度凈化回用裝置，由收集池、氣浮裝置、中間水池、石英砂過濾器、活性炭過濾器、離子交換器、回用水池、提升泵、回用水泵、絮凝劑一體化加藥裝置、助凝劑一體化加藥裝置，并輔液位計、流量計在線監測儀組成，其特征在于：收集池、提升泵A、氣浮裝置通過進水管相連，氣浮裝置與中間水池通過氣浮出水管相連，中間水池、提升泵B、石英砂過濾器通過石英砂過濾器進水管相連，石英砂過濾器與活性炭過濾器通過活性炭過濾器進水管相連，活性炭過濾器與離子交換器通過離子交換器進水管相連，活性炭過濾器與回用水池通過超越管相連，離子交換器與回用水池通過離子交換器出水管相連，回用水池與回用水泵通過回用水管相連，混凝劑一體化加藥裝置與氣浮裝置通過混凝劑加藥管相連，助凝劑一體化加藥裝置與氣浮裝置通過助凝劑加藥管相連。

　　收集池、中間水池、 回用水池中安裝有液位計，進水管、回用水管、石英砂過濾器進水管上裝有流量計。

　　與現有技術比較，本發明的優點：第一、采用高效溶氣氣浮對污水中的炭黑及油類進行預處理，效果好;第二、采用石英砂+活性炭串聯過濾吸附單元進行深度凈化，運行費用低;第三、整套處理裝置易于實行自動化控制，便于運行管理和維護;第四、該裝置投資省，運行費用低，占地面積小。
