申請日2014.02.26

　　公開(公告)日2015.05.20

　　IPC分類號C02F11/02; C02F11/12

　　摘要

　　本發明涉及一種污泥濃縮裝置及其污泥處理方法，包括進泥槽、排污箱、金屬網籠及電機，排污箱內設有排渣腔及排水腔，排渣腔及排水腔之間通過隔板隔開，排渣腔一側開設有排渣口，排污箱底部開設有清液排出口，清液排出口與排水腔內部連通，進泥槽底部通過傳輸管與排水腔內部連通，金屬網籠設置在排水腔內，金屬網籠套設在傳輸管的輸出端，金屬網籠內部與排渣腔內部連通，電機控制金屬網籠繞傳輸管旋轉。該污泥濃縮裝置可將城市污泥濃縮，也可用于其它含水率高于96%的城市有機固體的濃縮，使得污泥的含固率穩定在4-8%之間，不僅能降低機械耗能，增加了污泥的流動性，避免堵塞，又能達到自熱式高溫好氧消化的進泥濃度要求。

　　權利要求書

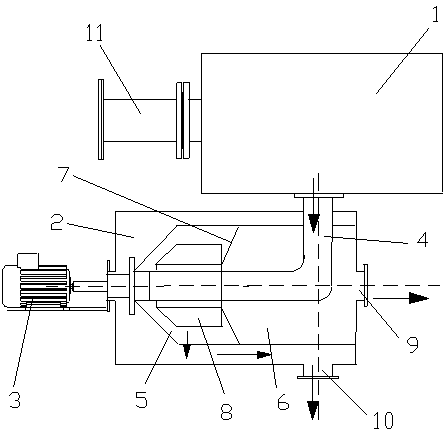

　　1.一種污泥濃縮裝置，其特征在于：包括進泥槽(1)、排污箱(2)、金屬網籠(8)及電機(3)，所述排污箱(2)內設有排渣腔(6)及排水腔(5)，排渣腔(6)及排水腔(5)之間通過隔板(7)隔開，所述排渣腔(6)一側開設有排渣口(9)，所述排污箱(2)底部開設有清液排出口(10)，所述清液排出口(10)與排水腔(5)內部連通，所述進泥槽(1)底部通過傳輸管(4)與排水腔(5)內部連通，所述金屬網籠(8)設置在排水腔(5)內，金屬網籠(8)套設在傳輸管(4)的輸出端，金屬網籠(8)內部與排渣腔(6)內部連通，所述電機(3)控制金屬網籠(8)繞傳輸管(4)旋轉。

　　2.如權利要求1所述的污泥濃縮裝置，其特征在于：所述金屬網籠(8)的篩孔孔徑為5-10mm。

　　3.如權利要求1所述的污泥濃縮裝置，其特征在于：所述電機(3)轉速為1300-1700rpm。

　　4.如權利要求1所述的污泥濃縮裝置，其特征在于：所述排污箱(2)內設置有出水腔，所述出水腔與排水腔(5)內部連通，所述清液排出口(10)設置在出水腔底部。

　　5.如權利要求1所述的污泥濃縮裝置，其特征在于：所述排水腔(5)外壁均勻開設有若干出水孔。

　　6.一種如權利要求1-5任意一項所述的污泥濃縮裝置的污泥處理方法，其特征在于，包括如下步驟：

　　步驟一：將準備好的污泥送入進泥槽(1)內;

　　步驟二：打開進泥槽(1)底部出泥口，控制出泥流量200-400L/min，進泥槽(1)內的污泥進入金屬網籠(8)內;

　　步驟三：打開電機(3)，電機(3)轉速調整至1300-1700rpm，電機(3)驅動金屬網籠(8)勻速旋轉;

　　步驟四：金屬網籠(8)對污泥進行離心分離，金屬網籠(8)的篩孔孔徑為5-10mm，污泥在金屬網籠(8)內的停留時間為3-8min;

　　步驟五：離心分離后的污泥進入排渣腔(6)內，此時污泥的含固率為4-8%，由排渣口(9)排出，排入自熱式高溫好氧消化池中，離心分離后的清液進入排水腔(5)內，最后由排污箱(2)底部的清液排出口(10)排出。

　　說明書

　　污泥濃縮裝置及其污泥處理方法

　　技術領域

　　本發明涉及環保處理設備技術領域，尤其是一種污泥濃縮裝置及其污泥處理方法。

　　背景技術

　　隨著我國污水處理廠的大量興建，污水處理技術的不斷完善和提高，污泥的處理成為污水廠設計、運行必須優先考慮的重要環節，污泥脫水設備在市政生活污水、河水、工業污水等行業已得到廣泛的應用。

　　現有常規脫水離心機能將污泥的含固率處理到20%左右，但污泥流動性變差，使得無法用泵將污泥抽入到自熱式高溫好氧消化池中。另外，污泥含固率太高，導致充氧和攪拌非常困難。一般的污泥濃縮設備都存在以下問題：1、容易堵塞;2、不能直接應用于低含固率的污泥(或其他含水率高的有機固體，如豬糞等)處理工藝;3、維護成本高;4、能耗高，清洗水造成二次污染;5、體積龐大。因此需要一種濃縮設備，將泥水分離，使得污泥既含有流動性，方便充氧與攪拌，又達到自熱式高溫好氧消化的進泥濃度要求，確保自熱式高溫好氧消化工藝的反應溫度達到45-65度的高溫。

　　發明內容

　　本發明要解決的技術問題是：為了提供一種污泥濃縮裝置及其污泥處理方法，可以使?jié)饪s后污泥的含固率穩定在4-8%之間，不僅能降低機械耗能，增加了污泥的流動性，避免堵塞，又能達到自熱式高溫好氧消化的進泥濃度要求，確保自熱式高溫好氧消化工藝的反應溫度達到45-65度的高溫。

　　本發明解決其技術問題所采用的技術方案是：一種污泥濃縮裝置，包括進泥槽、排污箱、金屬網籠及電機，所述排污箱內設有排渣腔及排水腔，排渣腔及排水腔之間通過隔板隔開，所述排渣腔一側開設有排渣口，所述排污箱底部開設有清液排出口，所述清液排出口與排水腔內部連通，所述進泥槽底部通過傳輸管與排水腔內部連通，所述金屬網籠設置在排水腔內，金屬網籠套設在傳輸管的輸出端，金屬網籠內部與排渣腔內部連通，所述電機控制金屬網籠繞傳輸管旋轉。

　　由于現有技術中，普通的脫水離心機可以使得污泥的含固率可以達到20%左右，這就帶來了充氧和攪拌非常困難、易造成堵塞等狀況。另外，一般城市污泥的含固率僅為0.1-2%，含固率較低無法滿足自熱式高溫好氧消化的進泥濃度要求。因此，如何精確調整污泥的含固率，使其不僅具有較好的流動性，防止發生堵塞，還能達到自熱式高溫好氧消化的進泥濃度要求，是亟待解決的問題，現有的污泥濃縮設備都無法滿足這一要求。

　　因此本發明設計了一種全新的污泥濃縮裝置，使?jié)饪s后污泥的含固率穩定在4-8%之間，不僅能降低機械耗能，增加了污泥的流動性，避免堵塞，又能達到自熱式高溫好氧消化的進泥濃度要求，確保自熱式高溫好氧消化工藝的反應溫度達到45-65度的高溫。

　　由于城市污泥的種類繁多及城市有機固體(如家禽糞便等)比重不同，為了精確控制不同污泥的含固率，經過多次試驗和分析，本發明的選用的金屬網籠的篩孔孔徑優選為5-10mm，電機轉速為1300-1700rpm，電機的轉速須與金屬網籠的篩孔孔徑相配合，通過電機控制金屬網籠旋轉，使金屬網籠內的污泥離心分離，從而精確控制污泥的含固率。

　　所述排水腔外壁均勻開設有若干出水孔，經金屬網籠離心作用后的水可以通過出水孔排出。

　　所述排污箱內設置有出水腔，所述出水腔與排水腔內部連通，所述清液排出口設置在出水腔底部，經出水孔排出的水進入出水腔內，最后由清液排出口排出。

　　本發明還提供一種污泥濃縮裝置的污泥處理方法，包括如下步驟：

　　步驟一：將準備好的污泥送入進泥槽內;

　　步驟二：打開進泥槽底部出泥口，控制出泥流量200-400L/min，進泥槽內的污泥進入金屬網籠內;

　　步驟三：打開電機，電機轉速調整至1300-1700rpm，電機驅動金屬網籠勻速旋轉;

　　步驟四：金屬網籠對污泥進行離心分離，金屬網籠的篩孔孔徑為5-10mm，污泥在金屬網籠內的停留時間為3-8min;

　　步驟五：離心分離后的污泥進入排渣腔內，此時污泥的含固率為4-8%，由排渣口排出，排入自熱式高溫好氧消化池中，離心分離后的清液進入排水腔內，由排污箱底部的清液排出口排出。

　　本發明的有益效果是：本發明污泥濃縮裝置不僅可將城市污泥濃縮，含固率由原來的0.1-2%濃縮到4-8%之間，也可用于其他含水率高于96%的城市有機固體的濃縮，使污泥既含有流動性，方便充氧與攪拌，又能達到自熱式高溫好氧消化的進泥濃度要求，確保自熱式高溫好氧消化工藝的反應溫度達到45-65度的高溫，該濃縮裝置結構簡單，體積小巧，停留時間短，機械能耗低，起到粉碎、混合及濃縮的作用，可直接置于自熱式高溫好氧消化池頂部，將分離后濃縮的污泥直接排入自熱式高溫好氧消化池中，不需其他的輸送設備。
