申請日2014.02.26
公開(公告)日2014.10.15
IPC分類號C02F11/02; C02F11/00
摘要
本實用新型公開了一種有機污泥高溫微好氧-厭氧消化裝置，包括高溫好氧反應器和厭氧發酵反應器，還包括pH值調節池;pH值調節池設置在高溫微好氧反應器和厭氧發酵反應器之間，自熱式高溫微好氧反應器的出料口通過管道與pH值調節池相通，pH值調節池通過管道與泵與厭氧發酵反應器的進料口相連通。自熱式高溫微好氧消化后的污泥可在pH值調節池中調節pH值并釋放溶解氧，pH值調節池還起到調配池作用，便于泵將污泥從pH值調節池中取出，泵入到厭氧發酵反應器中。
權利要求書

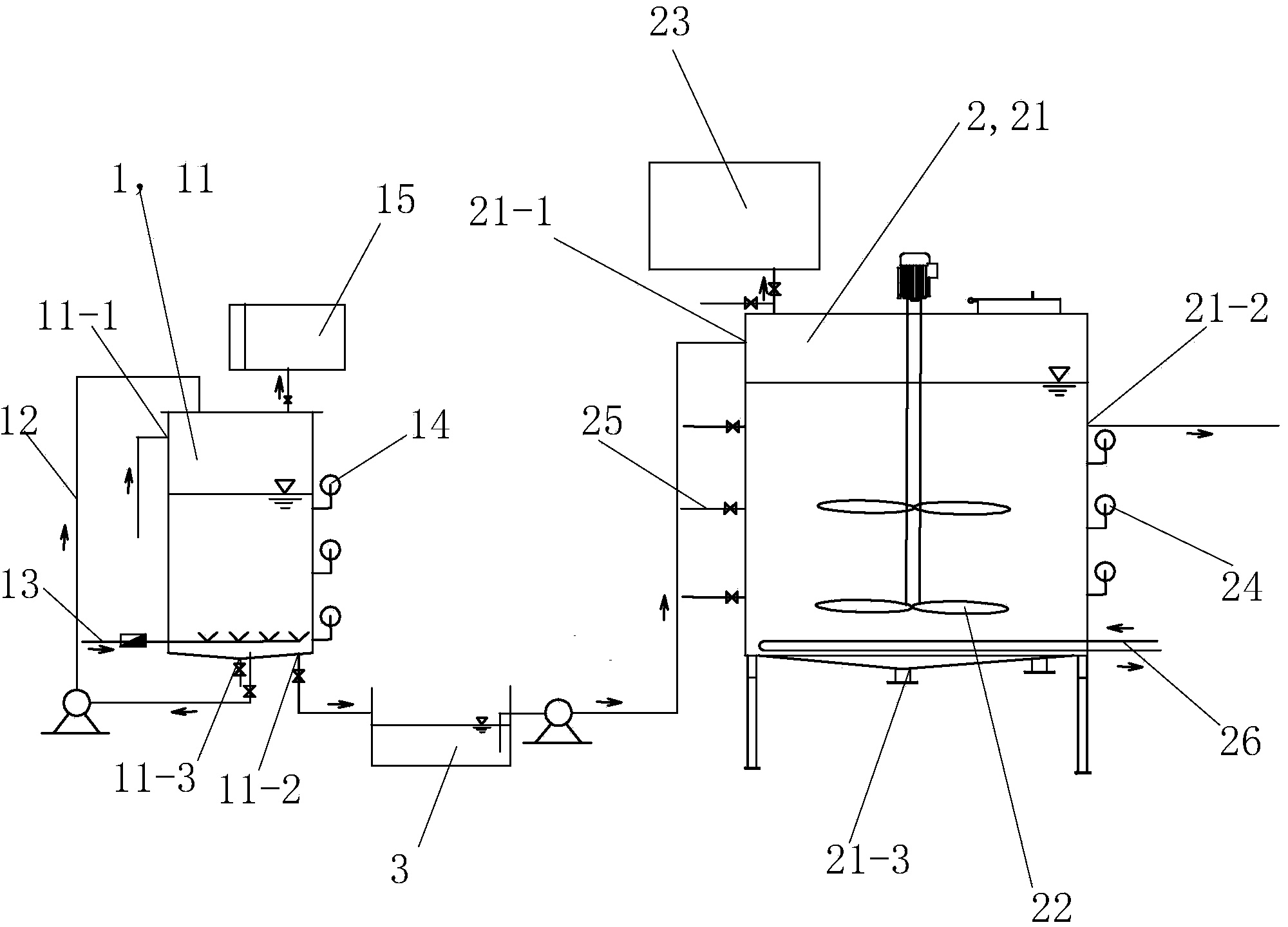

1.一種有機污泥高溫微好氧-厭氧消化裝置，包括高溫好氧反應器和厭氧發酵反應器(2)，其特征在于：還包括 pH值調節池(3);所述高溫好氧反應器為自熱式高溫微好氧反應器(1);pH值調節池(3)設置在高溫微好氧反應器(1)和厭氧發酵反應器(2)之間，自熱式高溫微好氧反應器(1)的出料口通過管道與pH值調節池(3)相通，pH值調節池(3)通過管道與泵與厭氧發酵反應器(2)的進料口相連通;
自熱式高溫微好氧反應器(1)包括反應罐(11)、污泥回流系統(12)、曝氣系統(13)、溫度傳感器(14)和氣體吸收處理裝置(15);所述污泥回流系統(12)設置在反應罐(11)外部，包括下段管路、污泥回流泵和上段管路;下段管路、污泥回流泵、上段管路和反應罐形成一個相通的回路;曝氣系統(13)包括有曝氣管、曝氣頭、壓力表，曝氣管布置在反應罐(11)的底部;溫度傳感器(14)在反應罐(11)的上部、中部、下部各設置一個;氣體吸收處理裝置(15)設置在反應罐(11)的上方，通過管道與反應罐(11)的內部相通。
2.根據權利要求1所述的有機污泥高溫微好氧-厭氧消化裝置，其特征在于：厭氧發酵反應器(2)包括反應罐(21)、攪拌器(22)、氣體收集過濾器(23)、溫度傳感器(24)、氣體取樣管(25)和循環水管路(26);
攪拌器(22)包括電機、桿軸和攪拌槳葉，電機固定設置在反應罐(21)的上方，桿軸從上向下穿入反應罐(21)內部，攪拌槳葉在桿軸上設置兩層，其中下層的攪拌槳葉設置在反應罐(21)的底部，上層的攪拌槳葉設置在反應罐(21)內有效水深的中部;
循環水管路(26)設置在反應罐(21)底部，通過管道與鍋爐連接，鍋爐的燃氣灶通過管道與氣體收集過濾器(23)的出氣口相連通。
說明書
一種有機污泥高溫微好氧-厭氧消化裝置
技術領域
本實用新型涉及固體廢棄物的處理領域，具體涉及一種有機污泥高溫微好氧-厭氧消化裝置。
背景技術
隨著我國社會經濟和城市化的發展，城市污水的數量在不斷增長。據預測，2010年我國城市污水排放量將達到440億m3/d;2020年將達到536億m3/d。目前我國污水處理量和處理率雖然不高，但城市污水處理廠每年排放干污泥大約30萬噸，而且還以每年10%的速度增長[2]。我國現有污水處理廠，存在重水輕泥現象，有很大一部分污泥沒有穩定化處理和無害化處理，污泥處理設施也沒有有效運行，污泥沒有得到妥善處置，導致環境污染，抑制了城市污水廠的長期可持續發展。目前，如何有效處理城市污泥是國際范圍內污(廢)水處理領域中所面臨的最為重要而復雜的問題。
污泥消化技術通過微生物對有機物進行降解達到污泥的穩定化和無害化。現有的污泥消化工藝主要有傳統好氧消化工藝、常規中溫厭氧消化工藝、兩級厭氧消化工藝、缺氧/好氧消化工藝、自熱高溫好氧消化工藝、兩段高溫好氧/中溫厭氧消化工藝。
其中的兩段高溫好氧/中溫厭氧消化工藝將自熱高溫好氧消化工藝與中溫厭氧消化工藝相結合，先以一段高負荷自熱高溫好氧消化工藝系統對污泥進行預處理后再進入中溫厭氧反應器。該工藝可顯著提高對病原菌的去除率和后續中溫厭氧消化運行的穩定性，但是該工藝尚處在實驗階段。
例如中國專利文獻CN 100486722C(申請?zhí)?200610087577.6)公開了一種兩階段半固態有機廢物消化制肥制氣工藝，把半固態有機廢物在串聯的高溫微好氧和中溫厭氧條件下消化，高溫階段殺滅致病菌、預分解廢物，中溫階段主分解廢物、產生沼氣，最終產物富含腐殖酸、氮、磷、鉀;具體步驟是首先半固態有機廢物進入高溫微好氧消化單元，向高溫微好氧消化單元內通入空氣，維持高溫微好氧消化單元內半固態廢物的溶解氧濃度在0.1～0.8mg/L，半固態有機廢物再微生物作用下開始分解、消耗氧氣并釋放反應熱，消化液溫度可達55℃以上，維持消化液溫度55℃～70℃并保持1～3天;從高溫微好氧消化單元排出的高溫流體靜換熱器降溫后進入第二階段的中溫厭氧消化單元，換熱器回收的廢熱以循環水為載體對中溫厭氧消化單元進行保溫;中溫厭氧消化單元溫度維持在35℃～40℃，pH值維持在6.5～8，消化液中的易降解物質不斷轉化為沼氣，第二階段經過15～20天后，消化最終產物從中溫厭氧消化單元排出，進入沉淀貯存器備用或銷售。
該制備工藝的高溫微好氧階段存在充氧困難的問題，實際作業中，55℃～70℃的高溫條件下，溶解氧濃度很低，而半固體的物質氧傳質效率低，充氧非常有限，因此該方法按照文本公開的內容難以達到好氧狀態，而無法達到好氧條件的話，第一階段無法釋放足夠熱量，有機固體容易厭氧酸化，從第一階段流出的污泥pH值較低，導致第二階段厭氧消化過程無法產沼氣，并且厭氧消化停留時間長;另外按照該方法目前公開的內容，中溫厭氧消化溫度較難控制到目標溫度，這是因為換熱器回收的廢熱量低(即55℃～70℃到35℃～40℃的溫差熱量很少)，難以達到保溫作用;厭氧池由于停留時間長，體積龐大，在冬季通過換熱器達到保溫作用效果就更低。
實用新型內容
本實用新型所要解決的技術問題是提供一種有機污泥高溫微好氧-厭氧消化裝置。
實現本實用新型目的的技術方案是一種有機污泥高溫微好氧-厭氧消化裝置，包括高溫好氧反應器和厭氧發酵反應器，還包括 pH值調節池;所述高溫好氧反應器為自熱式高溫微好氧反應器;pH值調節池設置在高溫微好氧反應器和厭氧發酵反應器之間，自熱式高溫微好氧反應器的出料口通過管道與pH值調節池相通，pH值調節池通過管道與泵與厭氧發酵反應器的進料口相連通。
自熱式高溫微好氧反應器包括反應罐、污泥回流系統、曝氣系統、溫度傳感器和氣體吸收處理裝置;所述污泥回流系統設置在反應罐外部，包括下段管路、污泥回流泵和上段管路;下段管路、污泥回流泵、上段管路和反應罐形成一個相通的回路;曝氣系統包括有曝氣管、曝氣頭、壓力表，曝氣管布置在反應罐的底部;溫度傳感器在反應罐的上部、中部、下部各設置一個;氣體吸收處理裝置設置在反應罐的上方，通過管道與反應罐的內部相通。
所述厭氧發酵反應器包括反應罐、攪拌器、氣體收集過濾器、溫度傳感器、氣體取樣管和循環水管路。攪拌器包括電機、桿軸和攪拌槳葉，電機固定設置在反應罐的上方，桿軸從上向下穿入反應罐內部，攪拌槳葉在桿軸上設置兩層，其中下層的攪拌槳葉設置在反應罐的底部，上層的攪拌槳葉設置在反應罐內有效水深的中部。
循環水管路設置在反應罐底部，通過管道與鍋爐連接，鍋爐的燃氣灶通過管道與氣體收集過濾器的出氣口相連通。
本實用新型具有積極的效果：(1)本實用新型的有機污泥自熱式高溫微好氧-厭氧消化裝置由自熱式高溫微好氧反應器和厭氧發酵反應器串聯而成。前段自熱式高溫微好氧反應器通過保溫措施，將揮發性有機物好氧消化過程中釋放的熱量進行保溫，加上機械產熱，從而使得反應器達到自升溫至45℃～65℃，保證高溫微好氧消化順利進行。
后段厭氧發酵反應器中可選擇的進行中溫消化或高溫消化，其中中溫厭氧消化利用了自熱式高溫微好氧反應器流出的污泥自帶的熱量，不需外加熱源，節省成本;而高溫厭氧消化的熱源一部分來自前段的自熱式高溫微好氧流出的污泥自帶的熱量，另一部分熱源的來源是燃燒高溫厭氧消化產生的甲烷獲得，同樣不需外加熱源，節省成本。厭氧發酵反應器能產具有能源物質的甲烷氣體，進行了資源化利用;并且消化后污泥保留了氮磷營養成分，經脫水后可以農用，解決污泥最終出路。
(2)本實用新型的消化裝置包括pH值調節池，自熱式高溫微好氧消化后的污泥可在pH值調節池中調節pH值并釋放溶解氧，由于自熱式高溫微好氧消化能產生大量VFA，用于厭氧消化過程產甲烷，但VFA會導致pH值下降，所以，在進入?yún)捬醭刂�，可在pH值調節池中投加堿液，將厭氧消化池中的pH值調到6.8～7.2之間，不要超過7.5。另外，pH值調節池可供高溫厭氧消化后的污泥停留一段時間，從自熱式高溫微好氧消化池流出的污泥，帶有些溶解氧，需要釋放出來，不能帶入到厭氧池，否則會殺死厭氧菌。pH值調節池還起到調配池作用，便于泵將污泥從pH值調節池中取出，泵入到厭氧發酵反應器中。
(3)本實用新型的消化裝置結構緊湊、操作簡單，即可建于地上，也可地埋或半地埋式，節約用地，美化環境。
