申請日2014.02.26
公開(公告)日2014.09.03
IPC分類號C02F11/12
摘要
本實用新型設計了一種焦化生化系統用污泥脫水裝置，包括污泥池、螺桿泵、疊螺污泥脫水機和加藥系統，疊螺污泥脫水機上設有出泥口、出水口、清洗口和進泥口，污泥池通過螺桿泵與疊螺污泥脫水機的進泥口連接，加藥系統包括配藥罐和計量泵，配藥罐通過計量泵與疊螺污泥脫水機的進泥口連接。采用了上述的技術方案，設計科學合理，造價低，使用簡單、方便，能有效的降低了污泥含水量，并且減少了脫水設備的數量，降低了污泥處理的運行費用，提高了生產效率，而且維護簡單，裝置具有自我清洗功能，清洗設備方便，節約成本。
權利要求書

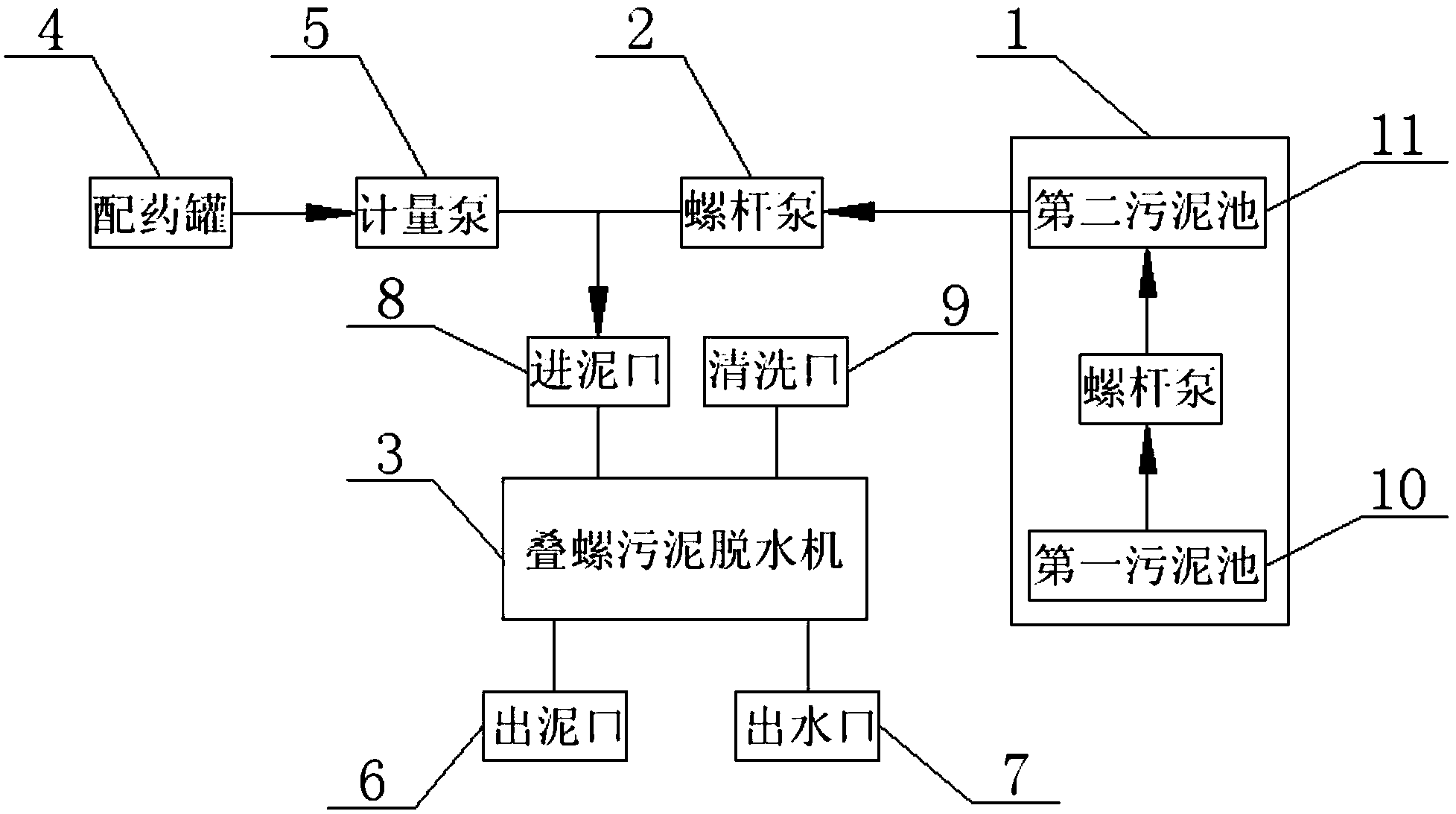

1.一種焦化生化系統用污泥脫水裝置，其特征在于：包括污泥池(1)、螺桿泵(2)、疊螺污泥脫水機(3)和加藥系統，所述疊螺污泥脫水機(3)上設有出泥口(6)、出水口(7)、清洗口(9)和進泥口(8)，所述污泥池(1)通過螺桿泵(2)與疊螺污泥脫水機(3)的進泥口(8)連接，所述加藥系統包括配藥罐(4)和計量泵(5)，所述配藥罐(4)通過計量泵(5)與疊螺污泥脫水機(3)的進泥口(8)連接。
2.根據權利要求1所述的焦化生化系統用污泥脫水裝置，其特征在于：所述污泥池(1)包括第一污泥池(10)和第二污泥池(11)，所述第一污泥池(10)通過螺桿泵(2)與第二污泥池(11)連接，所述第二污泥池(11)通過螺桿泵(2)與疊螺污泥脫水機(3)的進泥口(8)連接。
3.根據權利要求1或2所述的焦化生化系統用污泥脫水裝置，其特征在于：所述第一污泥池(10)中設有過濾網。
4.根據權利要求1所述的焦化生化系統用污泥脫水裝置，其特征在于：所述疊螺污泥脫水機(3)的進泥口(8)設有過濾器。
說明書
一種焦化生化系統用污泥脫水裝置
技術領域
本實用新型涉及一種污泥脫水裝置，具體的說是一種焦化生化系統用污泥脫水裝置。
背景技術
污泥脫水系統是焦化生化系統最后一道工序，也是決定和制約生化水系統是否運行正常的重要一環�，F(xiàn)有技術中，一般在焦化廢水上采用帶式壓濾機以及離心脫水機，焦化生化系統的污泥脫水系統均采用帶式壓濾機進行污泥脫水，但效率低下，故障率高，且沉降式離心脫水機采購周期長，根本不能滿足運行要求。因此，焦化生化系統用污泥脫水裝置需要進行改進，以達到效率高、操作方便及故障率低的目的。
實用新型內容
針對上述同類技術不足，本實用新型目的是提供一種焦化生化系統用污泥脫水裝置，使用本焦化生化系統用污泥脫水裝置，能有效的降低了污泥含水量，并且減少了脫水設備的數量，降低了污泥處理的運行費用，提高了生產效率，故障率低,而且維護簡單，清洗設備方便。
為了解決上述的技術問題，本實用新型設計了一種焦化生化系統用污泥脫水裝置，包括污泥池、螺桿泵、疊螺污泥脫水機和加藥系統，疊螺污泥脫水機上設有出泥口、出水口、清洗口和進泥口，污泥池通過螺桿泵與疊螺污泥脫水機的進泥口連接，加藥系統包括配藥罐和計量泵，配藥罐通過計量泵與疊螺污泥脫水機的進泥口連接。
采用了上述的技術方案，設計科學合理，造價低，使用簡單、方便，能有效的降低了污泥含水量，并且減少了脫水設備的數量，降低了污泥處理的運行費用，提高了生產效率，而且維護簡單，裝置具有自我清洗功能，清洗設備方便，節約成本。
本實用新型的進一步限定技術方案是：
前述的焦化生化系統用污泥脫水裝置，污泥池包括第一污泥池和第二污泥池，第一污泥池通過螺桿泵與第二污泥池連接，第二污泥池11通過螺桿泵2與疊螺污泥脫水機3的進泥口8連接。
前述的焦化生化系統用污泥脫水裝置，第一污泥池中設有過濾網。
前述的焦化生化系統用污泥脫水裝置，疊螺污泥脫水機的進泥口設有過濾器。
本實用新型與現有技術相比具有如下優點：
本實用新型設計科學合理，造價低，使用簡單、方便，能有效的降低了污泥含水量，并且減少了脫水設備的數量，降低了污泥處理的運行費用，提高了生產效率，而且維護簡單，裝置具有自我清洗功能，清洗設備方便，節約成本。
在第一污泥池中設有過濾網，過濾污泥中的雜質，進一步提高污泥的質量，在疊螺污泥脫水機的進口設有過濾器，能有效防止異物進入設備中影響正常生產，確保設備穩定安全運行。
