申請日2014.02.26
公開(公告)日2014.08.13
IPC分類號C02F9/14; C02F3/28; E03F1/00
摘要
一種城市排水管網污水分流處理系統，包括分流檢查井、回流檢查井、污水分流井陣和污水分流處理系統信息節點;污水分流井陣包括依次串接的沉淀井、水處理井和清水井，沉淀井通過分流管與分流檢查井連接，清水井經回用管接入污水回用系統、經回流管連接回流檢查井，水處理井經沼氣管連接沼氣收集系統;分流、回流檢查井同時設置在污水主干管、干管或支管上并與污水處理廠連通，信息節點設置在分流管上。本實用新型可將污水源污水全部處理后排放，降低對城市水體污染，實現污水就地處理和再生回用，利于實現城市區域性良性水循環，避免巨量建設投入及設備長期空置浪費，對污水分級處理還有利于實施污泥減量和集中式污水處理設施出水水質的達標提高。
權利要求書
1.一種城市排水管網污水分流處理系統，其特征在于，包括分流檢查井、 回流檢查井、污水分流井陣和污水分流處理系統信息節點;
該污水分流井陣包括依次串聯連接的沉淀井、水處理井和清水井，該沉淀 井通過分流管與所述分流檢查井連接，該清水井通過回用管接入污水回用系 統、通過回流管連接所述回流檢查井，該水處理井通過沼氣管連接沼氣收集系 統;
該分流檢查井、回流檢查井同時設置在污水主干管、污水干管或污水支管 上并與污水處理廠連通;
該污水分流處理系統信息節點設置在所述分流管上。
2.如權利要求1所述的城市排水管網污水分流處理系統，其特征在于， 所述分流檢查井連接源水管。
3.如權利要求1所述的城市排水管網污水分流處理系統，其特征在于，
所述污水分流井陣的沉淀井、水處理井、清水井通過自流導管連接，其出 水口階梯升高;
或所述沉淀井、水處理井、清水井通過水泵導管連接;
或所述沉淀井、水處理井、清水井通過泵井連接。
4.如權利要求1所述的城市排水管網污水分流處理系統，其特征在于， 所述污水分流井陣的沉淀井、水處理井、清水井為一體式結構或分體式結構。
5.如權利要求1所述的城市排水管網污水分流處理系統，其特征在于， 所述沉淀井、水處理井、清水井均設置密閉的清渣口和檢修梯。
6.如權利要求1所述的城市排水管網污水分流處理系統，其特征在于， 所述污水分流井陣的沉淀井、水處理井、清水井中至少一種井的數量為兩個或 兩個以上，并采用并聯方式或串聯方式與其他井連接。
7.如權利要求1所述的城市排水管網污水分流處理系統，其特征在于， 所述污水分流井陣數量為兩個或兩個以上。
8.如權利要求1至7之一所述的城市排水管網污水分流處理系統，其特 征在于，所述分流檢查井井壁為塑鋼纏繞管或雙平壁鋼塑復合纏繞管。
9.如權利要求1至7之一所述的城市排水管網污水分流處理系統，其特 征在于，所述污水分流井陣的沉淀井、水處理井、清水井井壁為塑鋼纏繞管或 雙平壁鋼塑復合纏繞管。
10.如權利要求9所述的城市排水管網污水分流處理系統，其特征在于， 所述塑鋼纏繞管或雙平壁鋼塑復合纏繞管在纏繞帶材兩側搭接部、在加強肋之 間的凹槽底部，包括全面覆蓋纏繞搭接結構的短玻纖塑膠復合增強層。
說明書
一種城市排水管網污水分流處理系統
技術領域
本實用新型涉及一種用于城市地下管網對污水進行分流處理的系統。
背景技術
城市各類生產、生活所排放的污水，對社會環境及自然環境的影響是顯而 易見的普遍問題。目前，具有代表性的城市污水排放方法是：除少數危害性較 大的污水源外，大部分污水形成的污染源直接排放到城市的污水輸送主干管網 中，然后，在大型的污水處理廠經過集中處理后，對外排放。
隨著城市化水平的提高，工廠和人口聚集、污水排水量激增，集中式污水 處理體系設施建設投入巨大，由于污水的過量集中，在引流干網巨大的建設投 入的同時，也使污水處理出水水質達標度的提高變得極其困難。城市區域經濟 發展是不均衡的，前期建設過大超前投入，不但經濟實力不允許;即使建成， 大型集中式污水處理設施長期空置運營，消耗費用也相當巨大，難以為繼。這 在很大程度上是排水體系設計不合理造成的。
實用新型內容
本實用新型要解決的技術問題在于，提供一種城市排水管網污水分流處理 系統，克服現有城市集中式污水處理體制建設投入巨大，且因區域經濟發展不 均衡造成的長期空置浪費問題。
本實用新型解決其技術問題所采用的技術方案是：構造一種城市排水管網 污水分流處理系統，其特征在于，包括分流檢查井、回流檢查井、污水分流井 陣和污水分流處理系統信息節點;
該污水分流井陣包括依次串聯連接的沉淀井、水處理井和清水井，該沉淀 井通過分流管與所述分流檢查井連接，該清水井通過回用管接入污水回用系 統、通過回流管連接所述回流檢查井，該水處理井通過沼氣管連接沼氣收集系 統;
該分流檢查井、回流檢查井同時設置在污水主干管、污水干管或污水支管 上并與污水處理廠連通;
該污水分流處理系統信息節點設置在所述分流管上。
在本實用新型的城市排水管網污水分流處理系統中，所述分流檢查井連接 源水管。
在本實用新型的城市排水管網污水分流處理系統中，所述污水分流井陣的 沉淀井、水處理井、清水井通過自流導管連接，其出水口階梯升高;或所述沉 淀井、水處理井、清水井通過水泵導管連接;或所述沉淀井、水處理井、清水 井通過泵井連接。
在本實用新型的城市排水管網污水分流處理系統中，所述污水分流井陣的 沉淀井、水處理井、清水井為一體式結構或分體式結構。
在本實用新型的城市排水管網污水分流處理系統中，所述沉淀井、水處理 井、清水井均設置密閉的清渣口和檢修梯。

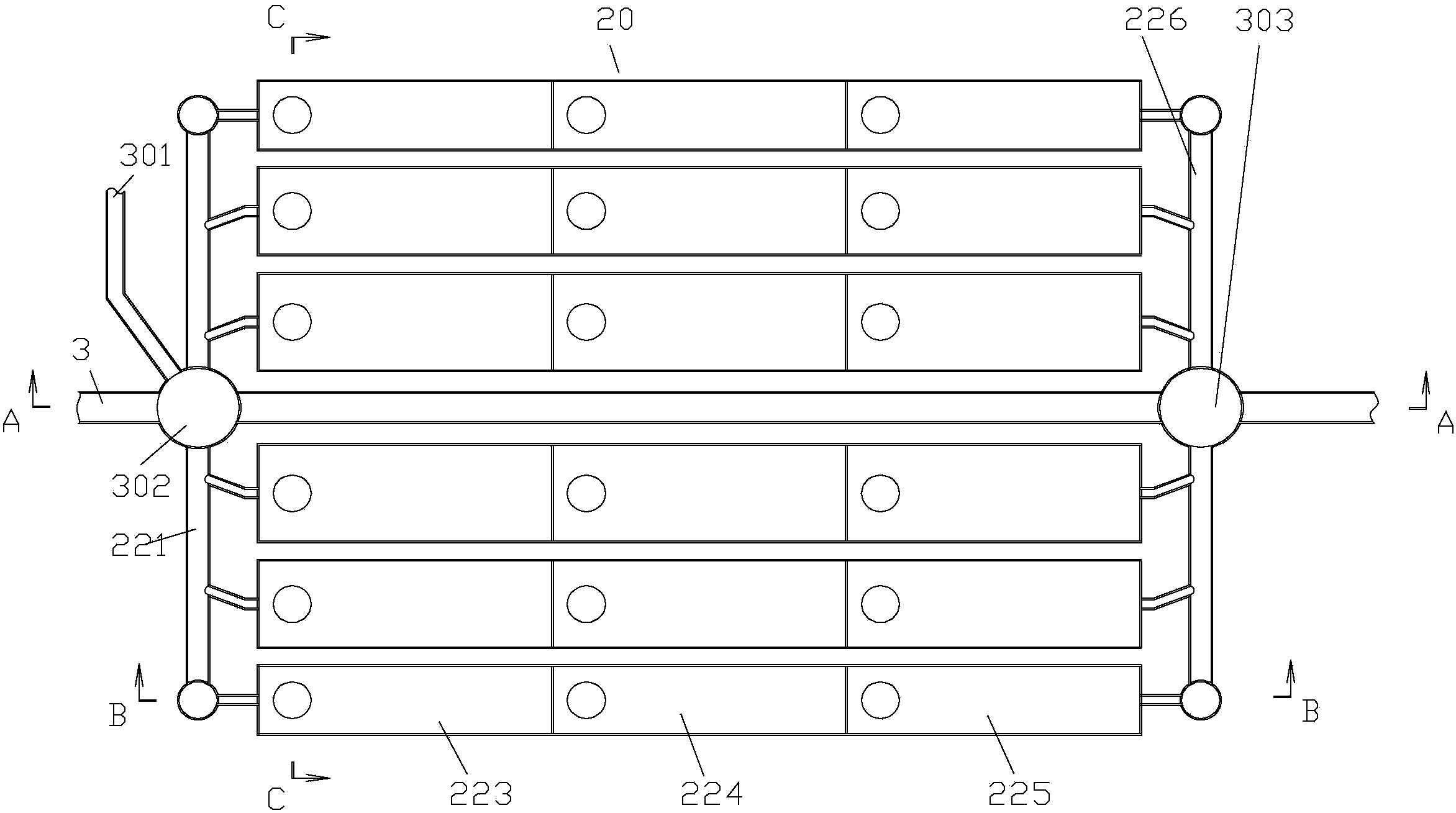

在本實用新型的城市排水管網污水分流處理系統中，所述污水分流井陣的 沉淀井、水處理井、清水井中至少一種井的數量為兩個或兩個以上，并采用并 聯方式或串聯方式與其他井連接。
在本實用新型的城市排水管網污水分流處理系統中，所述污水分流井陣數 量為兩個或兩個以上。
在本實用新型的城市排水管網污水分流處理系統中，所述分流檢查井井壁 為塑鋼纏繞管或雙平壁鋼塑復合纏繞管。
在本實用新型的城市排水管網污水分流處理系統中，所述污水分流井陣的 沉淀井、水處理井、清水井井壁為塑鋼纏繞管或雙平壁鋼塑復合纏繞管。
在本實用新型的城市排水管網污水分流處理系統中，所述塑鋼纏繞管或雙 平壁鋼塑復合纏繞管在纏繞帶材兩側搭接部、在加強肋之間的凹槽底部，包括 全面覆蓋纏繞搭接結構的短玻纖塑膠復合增強層。
實施本實用新型的城市排水管網污水分流處理系統，與現有技術比較，其 有益效果是：污水分流處理系統是與城市主干管配套建設的分散式污水處理和 污水收集利用設施，可使成千上萬個污水源在污水源處就近得到有效處理、科 學利用，并將剩余的污水全部送到污水處理廠處理后排放，使其對城市水體的 污染降低至最小程度;而分散式污水處理功能實現了污水的就地處理和再生回 用，不僅有利于實現城市區域性良性水循環，還可避免集中式污水處理設施及 引流干網由于污水的過量集中，造成巨量建設投入以及區域經濟發展不均衡造 成的長期空置浪費，對污水的分級處理還有利于實施污泥減量和集中式污水處 理設施出水水質的達標提高;對于部分歷史遺留的雨污合流管，污水分流處理 系統還可通過因地制宜的設置和采用適宜的截留倍數，有效地削峰調蓄。
