申請日2014.02.26

　　公開(公告)日2014.10.22

　　IPC分類號C02F1/32

　　摘要

　　本實用新型公開了一種紫外燈浸沒式高效光催化水處理裝置，該裝置包括一光催化反應室和空氣攪拌器;所述光催化反應室上部設有一進水管，池體底部設有一出水管及閥門，反應室內部設有紫外燈光源，反應室內壁及中部設有一負載型納米光催化涂層及其固定線槽，所述空氣攪拌器主要包括一增氧泵以及帶孔的噴氣管，噴氣管從反應室頂部通入反應室進入底部;本實用新型大大提高了光的利用率及光催化效率。該光催化水處理裝置具有處理高效，結構簡單，使用方便，容易放大，非常適用小型水產苗種的養殖及賓館、餐廳魚池中的水處理與殺菌，同時，還可應用于工業廢水的深度處理。

　　權利要求書

　　1.一種紫外燈浸沒式高效納米光催化水處理裝置，包括一光催化反應室和空氣攪拌器，反應室上部設有一進水管，池體底部設有一出水管及閥門，其特征在于：所述反應室內部設有若干紫外燈光源，反應室內壁及中部設有一納米光催化涂層及其固定線槽，反應室底部設有一帶孔的噴氣管。

　　2.根據權利要求1所述的納米光催化水處理裝置，其特征在于：所述紫外燈光源至少有2個。

　　3.根據權利要求1所述的納米光催化水處理裝置，其特征在于：所述紫外燈光源有4個。

　　4.根據權利要求1所述的納米光催化水處理裝置，其特征在于：紫外燈光源置于反應室內部。

　　5.根據權利要求1所述的納米光催化水處理裝置，其特征在于：所述反應室內壁及中部設有光催化納米涂層。

　　6.根據權利要求1所述的納米光催化水處理裝置，其特征在于：所述帶孔的噴氣管從反應室頂部進入到反應室底部。

　　7.根據權利要求1所述的納米光催化水處理裝置，其特征在于：所述空氣攪拌器利用高壓增氧泵及排氣孔實施。

　　8.根據權利要求1所述的納米光催化水處理裝置，其特征在于：所述光催化涂層的厚度不大于3mm。

　　說明書

　　紫外燈浸沒式高效光催化水處理裝置

　　技術領域

　　本實用新型屬于在納米光催化水處理裝置設計中如何提高光的利用率及光催化效率方面的問題。

　　背景技術

　　隨著工農業的快速發展，特別是近幾年鄉鎮企業、小微企業的迅猛發展，有力地促進了當?shù)氐慕?jīng)濟發展，提高了人民的經濟、生活水平，但隨之產生的水資源污染等問題卻制約了經濟的發展，特別是影響了企業的可持續發展，同時也影響了人民的生活質量與水平。在許多沿海、沿江城市，水產養殖業相對比較發達，但水產養殖造成的養殖廢水的排放及養殖池水的循環利用，一方面，造成環境的嚴重污染，另一方面，廢水的循環養殖造成水產病害的頻繁發生，嚴重影響了水產養殖業的發展。目前，國內常用物理法(混凝沉淀、吸附)、生物法(活性污泥、生物膜)、化學法(離子交換、電滲分析)等方法設計的水處理裝置對污水的處理還是不夠徹底，裝置的處理效率不高，污水的排放遠遠達不到國家的排放標準，污水中依舊殘留有溶于水中的多種有機物和細菌等微生物。因此，高效水處理裝置的研制成功一直是人們的期盼。

　　常見水處理裝置的紫外光光源常置于待處理水的上方，納米涂層對紫外光源的利用率也不夠，光催化效率不高，同時處理也不均勻。本裝置通過采取紫外光浸沒式且通過紫外光源與光催化涂層的距離與方位的優化，有效地提高了紫外光的利用率及光催化效率，降低了水處理成本。

　　發明內容

　　本實用新型的目的在于解決現有水處理裝置的紫外光源常置于待處理水的上方，造成部分紫外光流失，納米涂層對紫外光源的利用率不夠，光催化效率不高。由于采用了空氣攪拌器，同時也解決了水處理的不均勻問題。內壁及中部光催化涂層的合理放置，也有利用于提高光催化的效率。

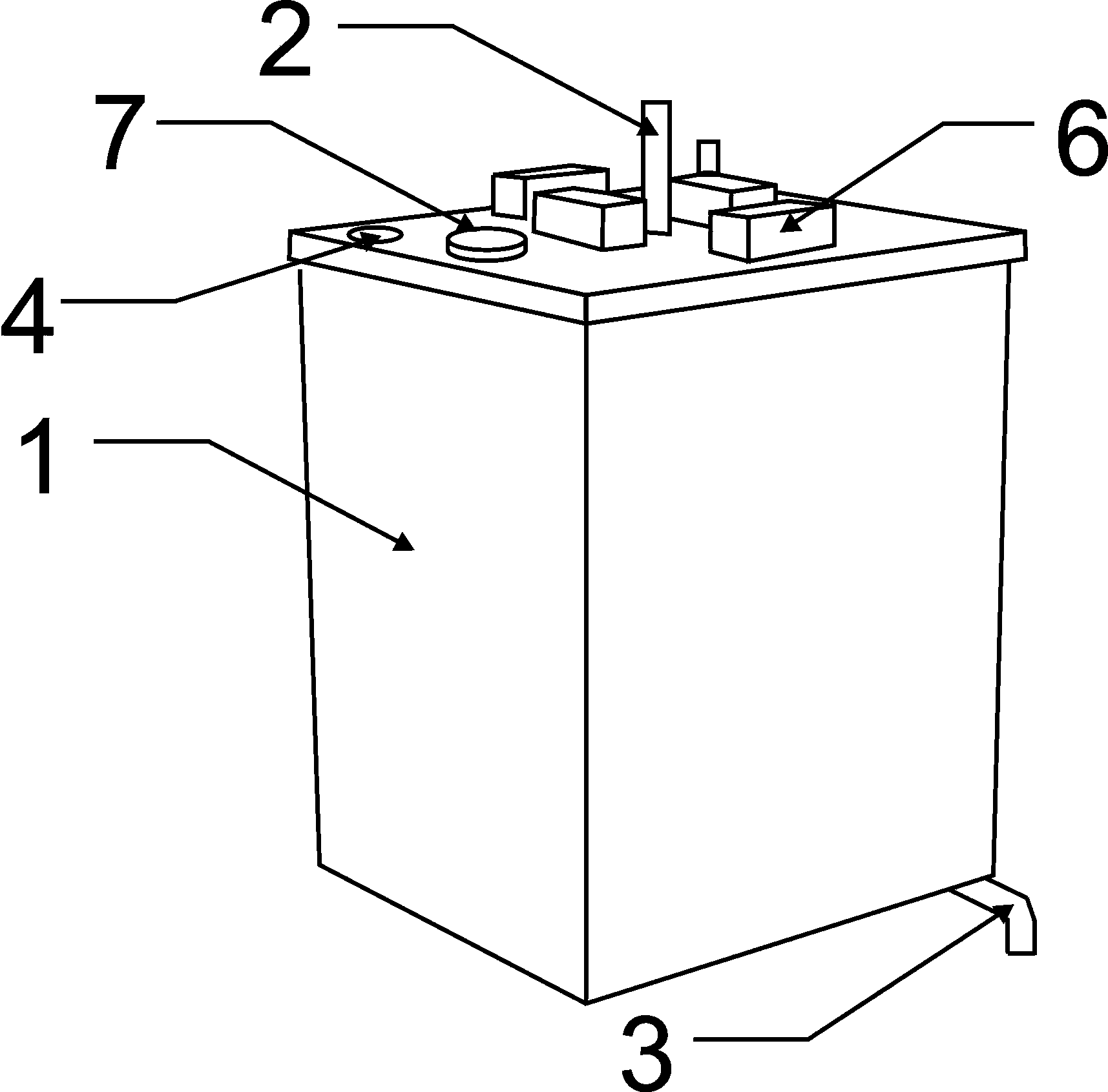

　　為了達到上述發明的目的，本實用新型專利采用了以下技術方案：一種紫外燈浸沒式高效光催化水處理裝置，包括一光催化反應室和空氣攪拌器，反應室上部設有一進水管，池體底部設有一出水管及閥門，其特征在于：反應室內部設有4支紫外燈光源，反應室內壁及中部設有一光催化涂層及其固定線槽，反應室底部設有一帶孔的噴氣管。

　　本實用新型利用光催化涂層結合空氣攪拌及光催化氧化來處理廢水，將廢水中的有機物、無機物或細菌進行有效的氧化或還原，從而達到污水處理和細菌殺滅的目的。本紫外燈浸沒式高效光催化水處理裝置，結構簡單，使用方便，且可以放大，紫外光的利用率及光催化效率均較高。
