　　申請日2013.10.23

　　公開(公告)日2016.05.04

　　IPC分類號G05D7/06; G05B13/04

　　摘要

　　本發明公開了一種通過預測泵站流量實現污水網管投藥量有效控制的方法，首先判斷泵站是否裝有輸入流量檢測裝置，若有則進行下一步，若沒有則需先將泵站的事件式離散的輸出流量轉換為連續的泵站輸入流量;之后利用ARMA模型對泵站的輸入流量進行建模和預測，同時利用遞推最小二乘法對ARMA模型進行迭代辨識，最終獲得泵站輸入流量的預測結果，最后根據泵站輸入流量的預測結果，及時調整投藥，從而實現污水網管內細菌的有效抑制，為污水管網的投藥優化提供更多的便利。

　　權利要求書

　　1.一種通過預測泵站流量實現污水網管投藥量有效控制的方法，其特征在于：首先判斷泵站是否裝有輸入流量檢測裝置，若有則進行下一步，若沒有則需先將泵站的事件式離散的輸出流量轉換為連續的泵站輸入流量;之后利用ARMA模型對泵站的輸入流量進行建模和預測，同時利用遞推最小二乘法對ARMA模型進行迭代辨識，最終獲得泵站輸入流量的預測結果，最后根據泵站輸入流量的預測結果，及時調整投藥，從而實現污水網管內細菌的有效抑制;其包括以下步驟：

　　1)判斷泵站是否裝有輸入流量檢測裝置，若有則直接進行步驟2)，若沒有則需進行如下步驟后，再進行步驟2)：

　�、俦谜据斎肓髁縌in的計算

　　$Q_{in}=Q_{out}+\frac{dV}{dt}$

　　其中，Qin是輸入流量，Qout是輸出流量，是泵站內污水體積的變化;

　�、诶�用了3σ的方法對離群點進行檢測

　　mean|Qin|≤3σ

　　此外，受天氣影響泵站的輸入流量主要有晴天、中雨和暴雨三種工作模式，離群點的檢測只需將各個模式下的均值按上述公式進行分類計算;

　�、郾谜镜妮斎肓髁渴且粋�隨機變量所代表的自回歸過程,在同一樣本區間內的一個變量可以作為它們過去值的線性函數

　　A(Z-1)y(t)=C(z-1)v(t)

　　其中，Z是滯后因子,z-1y(t)=y(t-1),v(t)是0均值的高斯白噪聲，y(t)是觀測數據,

　　$A\left(Z^{-1}\right)=1+a_1{z}^{-1}+...+a_{n_a}{z}^{-n_a}$

　　$C\left(z^{-1}\right)=1+c_1{z}^{-1}+...+c_{n_c}{z}^{-n_c}$

　　其中，na，nc是A(z-1)，C(z-1)的階次;

　　2)差分階次辨識

　　ARMA模型存在著明顯的隨機序列的特性，由自相關函數ACF和偏相關函數PACF決定，ACF和PACF若能收斂，說明這是一個穩定序列，在ACF和PACF的分析過程中，其收斂行為非常重要，ACF的計算如下：

　　${\rho }_j=\frac{{\Sigma }_{t=1}^{n-j}\left(y\right(t)-\bar{y})\left(y\right(t+j)-\bar{y})}{{\Sigma }_{t=1}^n{\left(y\right(t)-\bar{y})}^2}$

　　其中,t=1,2,…,n;j=1,2,…，n-1;n是數據序列的個數，是y(t)的均值，ACF的分析主要關于ARMA模型AR部分的模型階次和差分階次，而另一個可以描述數據序列相關性能的是偏相關系數PACF，PACF計算如下：

　　Φ1，1=ρ1

　　${\Phi }_{j+1,j+1}=({\rho }_{j+1}-{\Sigma }_{i=1}^j{\rho }_{j+1-i}{\Phi }_{j,i}){(1-{\Sigma }_{i=1}^j{\rho }_j{\Phi }_{j,i})}^{-1}$

　　Φj+1，i=Φj，i-Φj+1，j+1Φj，j+1-i

　　其中，i=1,2,…,j;Φj，j是關于j的函數即是PACF，通常正確的差分階次能使得隨機變量圍繞均值附近波動，但如果ACF經過長期的衰減仍然無法達到穩定，則說明模型需要更高的差分階次，其中0階的差分如下：

　　$X\left(t\right)=a_{1}X(t-1)+...+a_{n_a}X(t-n_a)+c_{1}v(t-1)+...+c_{n_c}v(t-n_c)+v\left(t\right)$

　　其中，X(t)=y(t)-μ是0階差分，即y(t)=X(t)+μ，而對于1和2階來說，對應的差分值X(t)分別等于X(t)=y(t-1)-y(t-2)和X(t)=y(y-1)-2y(t-2)+y(t-3);

　　3)差分模型參數和階次辨識

　�、倌Ｐ偷碾A次可通過統計學F分布測試和貝葉斯信息原則BIC參數離線方式獲得，模型的階次過高會增加模型的計算量，反之會降低模型的預測精度，因此，需要選擇合適的模型參數，利用BIC參數進行模型階次辨識：

　　$BIC\left(n\right)={\mathrm{Nln\sigma }}_a^2+n\ln N$

　　其中，N是模型訓練集合數據點的個數，nt=na+nc是ARMA模型的模型階次，而 ${\sigma }_a^2=\frac{1}{N-n_t}{\Sigma }_{t=n_t+1}^N{\left(y\right(t)-{\Sigma }_{i=1}^{n_a}{a}_{i}y(t-i)-{\Sigma }_{i=1}^{n_c}{c}_{i}v(t-i\left)\right)}^2;$

　�、谠诿看蜝IC的確認過程中，參數ai，ci由遞推最小二乘法RELS辨識獲得，而參數矩陣θ和則表示如下：

　　$\theta ={[a_1,a_2,...,a_{n_a},c_1,c_2,...,c_{n_c}]}^T$

　　其中，T是轉置，而則由下式估計：

　　同時由下述公式估計得到，

　　$\hat{\theta }\left(t\right)=\hat{\theta }(t-1)+L\left(t\right)$

　　其中，L(t)和P(t)分別是估計參數、增益矩陣和協方差矩陣，L(t)和P(t)可視為的過度參數;

　　4)ARMA模型的多步預測

　　在辨識階次和參數的基礎上，多步預測變量具體如下式所示：

　　當1

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}(t+k-i|t)+\underset{i=k}{\overset{n_c}{\Sigma }}{c}_i\hat{v}(t+k-i)$

　　其中，由噪聲發生函數產生得到;

　　當k>nc時，

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}(t+k-i|t)$

　　當t+k-i≤t時，假定L>nc，多步最優預測k=1，2，...，L可以在所辨識的參數ai，ci的基礎上獲得;

　　5)基于上述ARMA模型泵站入水流量的預測值，確定本網段的投藥量：

　　M=KP·Ypre

　　其中，M為單位時間內投藥量，Kp為比例系數矩陣，Ypre為泵站入水流量預測序列，而比例系數矩陣由歷史數據回歸得到。

　　說明書

　　通過預測泵站流量實現污水網管投藥量有效控制的方法

　　技術領域

　　本發明涉及城市污水處理的技術領域，尤其是指一種通過預測泵站流量實現污水網管投藥量有效控制的方法。

　　背景技術

　　在城市污水處理系統中，污水管網起到污水收集、運輸?shù)淖饔�。由于污水管網覆蓋面積廣，污水管道需要在地下埋深，為了減少后續輸送管道的埋深，在污水輸送的中途設置提升泵站，污水經提升后再通過污水管道送到更遠的地方(污水處理廠或下一個污水提升泵站)，所以污水提升泵站是污水收集中轉站。泵站泵的啟動和停止基于本泵站進水池水位上下限的限制值，即液位達到上限值開泵而在下限時停泵，而且對于大多數泵站來說，為了減少泵的故障率，對單機運行有時間限制，所以，各個泵站一般會在抽水達到最低水位時候進行水泵相互間的切換。由于泵的開停使得污水在管網長期滯留，從而導致厭氧條件的長期存在，使得存在于生物膜或管網沉淀物中的細菌代謝，特別是SRB細菌代謝會產生了大量的H2S。與此同時，H2S在從液態到氣態的轉化過程中會產生管網腐蝕、惡臭，這些都會導致安全生產事故。解決該問題的一種主要方式是在污水管網中投加藥劑，如氫氧化鎂，鐵鹽，硝酸鹽，壓硝酸鹽等等。而污水在管網的停留時間(HRT，水力停留時間)與泵站出水流量有很大的關系，因此，通過預測流量從而控制投藥量的在線方法給投藥控制系統的改善提供了可能性。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種安全可靠的通過預測泵站流量實現污水網管投藥量有效控制的方法。

　　為實現上述目的，本發明所提供的技術方案為：一種通過預測泵站流量實現污水網管投藥量有效控制的方法，首先判斷泵站是否裝有輸入流量檢測裝置，若有則進行下一步，若沒有則需先將泵站的事件式離散的輸出流量轉換為連續的泵站輸入流量;之后利用ARMA模型對泵站的輸入流量進行建模和預測，同時利用遞推最小二乘法對ARMA模型進行迭代辨識，最終獲得泵站輸入流量的預測結果，最后根據泵站輸入流量的預測結果，及時調整投藥，從而實現污水網管內細菌的有效抑制;其包括以下步驟：

　　1)判斷泵站是否裝有輸入流量檢測裝置，若有則直接進行步驟2)，若沒有則需進行如下步驟后，再進行步驟2)：

　　①泵站輸入流量Qin的計算

　　$Q_{in}=Q_{out}+\frac{dV}{dt}$

　　其中，Qin是輸入流量，Qout是輸出流量，是泵站內污水體積的變化;

　�、诶�用了3σ的方法對離群點進行檢測

　　mean|Qin|≤3σ

　　此外，受天氣影響泵站的輸入流量主要有晴天、中雨和暴雨三種工作模式，離群點的檢測只需將各個模式下的均值按上述公式進行分類計算;

　�、郾谜镜妮斎肓髁渴且粋�隨機變量所代表的自回歸過程,在同一樣本區間內的一個變量可以作為它們過去值的線性函數

　　A(Z-1)y(t)=C(z-1)v(t)

　　其中，Z是滯后因子,z-1y(t)=y(t-1),v(t)是0均值的高斯白噪聲，y(t)是觀測數據,

　　$A\left(Z^{-1}\right)=1+a_1{z}^{-1}+...+a_{n_a}{z}^{-n_a}$

　　$C\left(z^{-1}\right)=1+c_1{z}^{-1}+...+c_{n_c}{z}^{-n_c}$

　　其中，na，nc是A(z-1)，C(z-1)的階次;

　　2)差分階次辨識

　　ARMA模型存在著明顯的隨機序列的特性，由自相關函數ACF和偏相關函數PACF決定，ACF和PACF若能收斂，說明這是一個穩定序列，在ACF和PACF的分析過程中，其收斂行為非常重要，ACF的計算如下：

　　${\rho }_j=\frac{{\Sigma }_{i=1}^{n-j}\left(y\right(t)-\bar{y})\left(y\right(t+j)-\bar{y})}{{\Sigma }_{t=1}^n{\left(y\right(t)-\bar{y})}^2}$

　　其中,t=1,2,…,n;j=1,2,…，n-1;n是數據序列的個數，是y(t)的均值，ACF的分析主要關于ARMA模型AR部分的模型階次和差分階次，而另一個可以描述數據序列相關性能的是偏相關系數PACF，PACF計算如下：

　　Φ1，1=ρ1

　　${\Phi }_{j+1,j+1}=({\rho }_{j+1}-{\Sigma }_{i=1}^j{\rho }_{j+1-i}{\Phi }_{j,i}){(1-{\Sigma }_{i=1}^j{\rho }_j{\Phi }_{j,i})}^{-1}$

　　Φj+1，i=Φj，i-Φj+1，j+1Φj，j+1-i

　　其中，i=1,2,…,j;Φj，i是關于j的函數即是PACF，通常正確的差分階次能使得隨機變量圍繞均值附近波動，但如果ACF經過長期的衰減仍然無法達到穩定，則說明模型需要更高的差分階次，其中0階的差分如下：

　　$X\left(t\right)=a_{1}X(t-1)+...+a_{n_a}X(t-n_a)+c_{1}v(t-1)+...+c_{n_c}v(t-n_c)+v\left(t\right)$

　　其中，X(t)=y(t)-μ是0階差分，即y(t)=X(t)-μ，而對于1和2階來說，對應的差分值X(t)分別等于X(t)=y(t-1)-y(t-2)和X(t)=y(t-1)-2y(t-2)+y(t-3);;

　　3)差分模型參數和階次辨識

　�、倌Ｐ偷碾A次可通過統計學F分布測試和貝葉斯信息原則BIC參數離線方式獲得，模型的階次過高會增加模型的計算量，反之會降低模型的預測精度，因此，需要選擇合適的模型參數，利用BIC參數進行模型階次辨識：

　　$BIC\left(n\right)={\mathrm{Nln\sigma }}_a^2+n\ln N$

　　其中，N是模型訓練集合數據點的個數，nt=na+nc是ARMA模型的模型階次，而 ${\sigma }_a^2=\frac{1}{N-n_t}{\Sigma }_{t=n_t+1}^N{\left(y\right(t)-{\Sigma }_{i=1}^{n_a}{a}_{i}y(t-i)-{\Sigma }_{i=1}^{n_c}{c}_{i}v(t-i\left)\right)}^2;$

　�、谠诿看蜝IC的確認過程中，參數ai，ci由遞推最小二乘法RELS辨識獲得，而參數矩陣θ和則表示如下：

　　$\theta ={[a_1,a_2,...,a_{n_a},c_1,c_2,...,c_{n_c}]}^T$

　　其中，T是轉置，而則由下式估計：

　　同時由下述公式估計得到，

　　$\hat{\theta }\left(t\right)=\hat{\theta }(t-1)+L\left(t\right)$

　　其中，L(t)和P(t)分別是估計參數、增益矩陣和協方差矩陣，L(t)和P(t)可視為的過度參數;

　　4)ARMA模型的多步預測

　　在辨識階次和參數的基礎上，多步預測變量具體如下式所示：

　　當1

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}\left(t+k-i|t\right)+\underset{i=k}{\overset{n_c}{\Sigma }}{c}_i\hat{v}\left(t+k-i\right)$

　　其中， $\hat{v}\left(t\right),\hat{v}(t-1),...,\hat{v}(t+k-n_c)$由噪聲發生函數產生得到;

　　當k>nc時，

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}(t+k-i|t)$

　　當t+k-i≤t時，假定L>nc，多步最優預測k=1，2,...，L可以在所辨識的參數ai，ci的基礎上獲得;

　　5)基于上述ARMA模型泵站入水流量的預測值，確定本網段的投藥量：

　　M=KP·Ypre

　　其中，M為單位時間內投藥量，Kp為比例系數矩陣，Ypre為泵站入水流量預測序列，而比例系數矩陣由歷史數據回歸得到。

　　本發明與現有技術相比，具有如下優點與有益效果：

　　1、利用泵站儲液池的工作原理，可以將事件式離散的輸出流量轉換為連續的輸入流量，以便于連續建模方法的處理;

　　2、利用ARMA模型對連續的輸入流量進行建模和預測，在此基礎上再次利用泵站儲液池的工作原理預測泵站的輸入流量，進而為污水管網的投藥優化提供更多的便利。

　　附圖說明

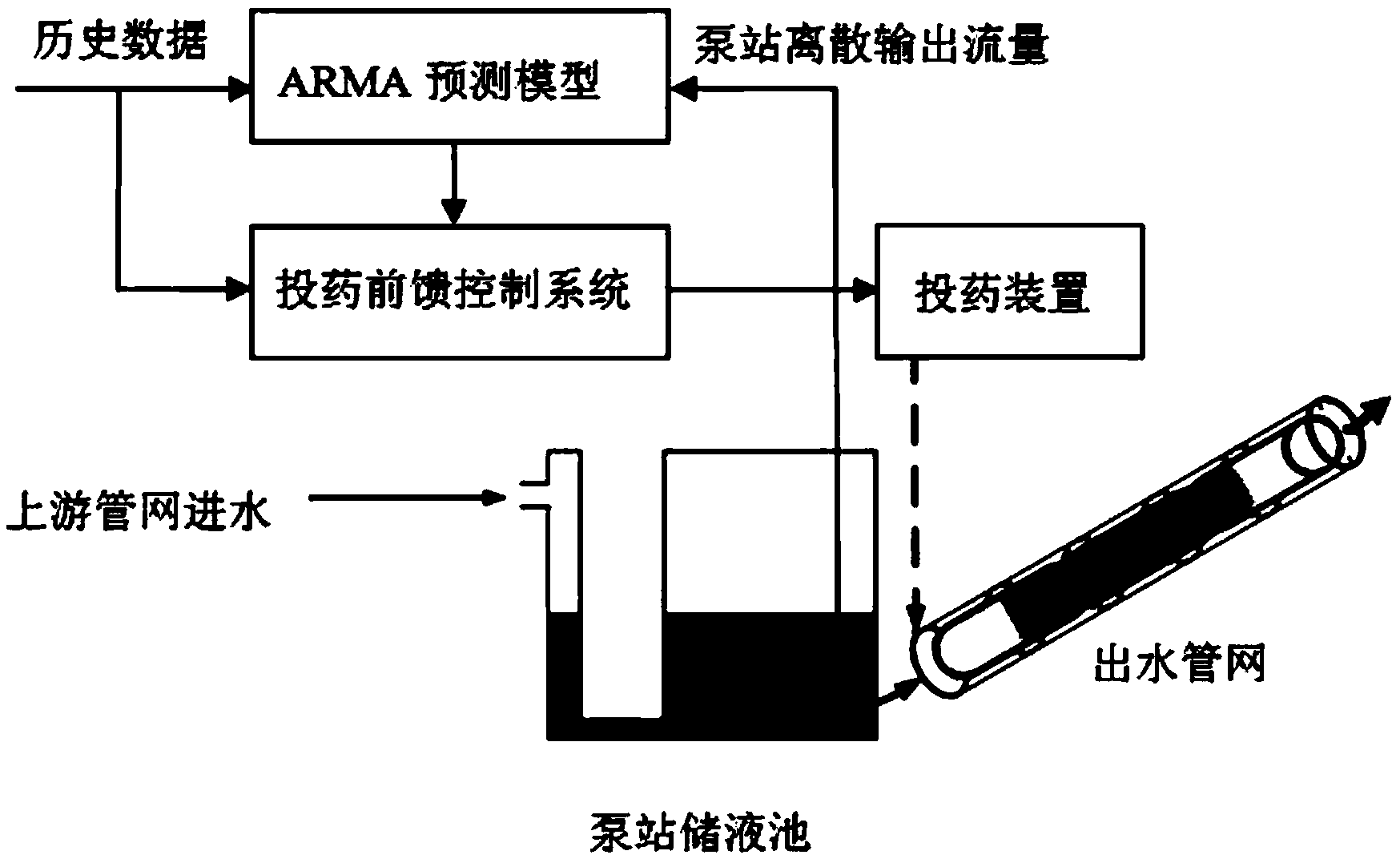

　　圖1為基于ARMA模型流量預測管網投藥系統圖。

　　圖2為兩個小型泵站輸出流量的預測結果對比圖。

　　具體實施方式

　　下面結合具體實施例對本發明作進一步說明。

　　本實施例所述的通過預測泵站流量實現污水網管投藥量有效控制的方法，以小型泵站為例，實驗數據來自某污水管網中的兩個小型泵站,如圖1所示，給出了單管投藥系統控制圖，由于小型泵站一般只在管道輸出監控流量，而輸入流量沒有儀表監控，因此，在實施時需將事件式離散的輸出流量轉化為連續的輸入流量，在此基礎上用ARMA模型對連續的流量數據進行建模，最后對不超過6小時的輸出流量進行預測。流量的單位均為立方米/天。訓練和預測樣本各1天數據共135天和96天(包括輸出流量和當時的泵站液位，其中液位所得數據是按體積的百分比獲得)，儲水池的大小分別為100立方米和130立方米，具體的實現步驟如下：

　　1)判斷泵站是否裝有輸入流量檢測裝置，若有則直接進行步驟2)，若沒有則需進行如下步驟后，再進行步驟2)：

　�、俦谜据斎肓髁縌in的計算

　　$Q_{in}=Q_{out}+\frac{dV}{dt}=Q_{out}+\frac{(L_1-L_2)*V}{0.0104}$

　　其中，Qout已知，采樣時間為0.0104天，V則對應相應的泵站體積;

　　②利用了3σ的方法分別對兩個泵站的離群點數據進行檢測，即

　　mean|Qin|≤3σ

　　此外，受天氣影響泵站的輸入流量主要有三種工作模式(晴天，中雨和暴雨)，離群點的檢測只需將各個模式下的均值按上述公式進行分類計算;

　�、郾谜镜妮斎肓髁渴且粋�隨機變量所代表的自回歸過程,在同一樣本區間內的一個變量可以作為它們過去值的線性函數

　　A(Z-1)y(t)=C(z-1)v(t)

　　其中，Z是滯后因子,z-1y(t)=y(t-1),v(t)是0均值的高斯白噪聲，y(t)是觀測數據,

　　$A\left(Z^{-1}\right)=1+a_1{z}^{-1}+...+a_{n_a}{z}^{-n_a}$

　　$C\left(z^{-1}\right)=1+c_1{z}^{-1}+...+c_{n_c}{z}^{-n_c}$

　　其中，na，nc是A(z-1)，C(z-1)的階次。

　　2)差分階次辨識

　　ARMA模型存在著明顯的隨機序列的特性，由自相關函數ACF和偏相關函數PACF決定，ACF和PACF若能收斂，說明這是一個穩定序列，在ACF和PACF的分析過程中，其收斂行為非常重要，ACF的計算如下：

　　${\rho }_j=\frac{{\Sigma }_{t=1}^{n-j}\left(y\right(t)-\bar{y})\left(y\right(t+j)-\bar{y})}{{\Sigma }_{t=1}^n{\left(y\right(t)-\bar{y})}^2}$

　　其中,t=1,2,…,n;j=1,2,…，n-1;n是數據序列的個數，是y(t)的均值，ACF的分析主要關于ARMA模型AR部分的模型階次和差分階次，而另一個可以描述數據序列相關性能的是偏相關系數PACF，PACF計算如下：

　　Φ1，1=ρ1

　　${\Phi }_{j+1,j+1}=\left({\rho }_{j+1}-{\Sigma }_{i=1}^j{\rho }_{j+1-i}{\Phi }_{j,i}\right){\left(1-{\Sigma }_{i=1}^j{\rho }_j{\Phi }_{j,i}\right)}^{-1}$

　　Φj+1，i=Φj，i-Φj+1，j+1Φj，j+1-i

　　其中，i=1,2,…,j;Φj，j是關于j的函數即是PACF，通常正確的差分階次能使得隨機變量圍繞均值附近波動，但如果ACF經過長期的衰減仍然無法達到穩定，則說明模型需要更高的差分階次，其中0階的差分如下：

　　$X\left(t\right)=a_{1}X(t-1)+...+a_{n_a}X(t-n_a)+c_{1}v(t-1)+...+c_{n_c}v(t-n_c)+v\left(t\right)$

　　其中，X(t)=y(t)-μ是0階差分，即y(t)=X(t)+μ，而對于1和2階來說，對應的差分值X(t)分別等于X(t)=y(t-1)-y(t-2)和X(t)=y(t-1)-2y(t-2)+y(t-3)，由于上述i=19和j=18的時候ACF或PACF基本能處于收斂狀態，因此具體的0階差分如表1所示：

　　表1：泵站1和泵站2的ACF和PACF參數

　　從上表可知對于泵站1，PACF有明顯衰減而ACF無，說明模型傾向于AR模型，而且PACF衰減到7的時候已經達到95%的限制，故na=7，nc=0。而對于泵站2，類似的PACF有明顯衰減而ACF無，說明模型傾向于AR模型，而且PACF衰減到7的時候已經達到95%的限制，故na=3，nc=0。通過類似的方法計算1和2階的有明顯過差分的ACF和PACF，即ACF和PACF從1或2開始基本都是負值。

　　3)差分模型參數和階次辨識

　　①模型的階次可通過統計學F分布測試和貝葉斯信息原則BIC參數離線方式獲得，模型的階次過高會增加模型的計算量，反之會降低模型的預測精度，因此，需要選擇合適的模型參數，利用BIC參數進行模型階次辨識：

　　$BIC\left(R\right)={\mathrm{Nln\sigma }}_a^2+nlnN$

　　其中，N是模型訓練集合數據點的個數，nt=na+nc是ARMA模型的模型階次，而 ${\sigma }_a^2=\frac{1}{N-n_t}{\Sigma }_{t=n_t+1}^N{\left(y\right(t)-{\Sigma }_{i=1}^{n_a}{a}_{i}y(t-i)-{\Sigma }_{i=1}^{n_c}{c}_{i}v(t-i\left)\right)}^2;$

　�、谠诿看蜝IC的確認過程中，參數ai，ci由遞推最小二乘法RELS辨識獲得，而參數矩陣θ和則表示如下：

　　$\theta ={[a_1,a_2,...,a_{n_a},c_1,c_2,...,c_{n_c}]}^T$

　　其中，T是轉置，而則由下式估計：

　　同時由下述公式估計得到，

　　$\hat{\theta }\left(t\right)=\hat{\theta }(t-1)+L\left(t\right)$

　　其中，L(t)和P(t)分別是估計參數、增益矩陣和協方差矩陣，L(t)和P(t)可視為的過度參數;

　　由前述辨識可知對于泵站1和泵站2，其na分別為7和3，而nc均為0，再根據上述步驟①和②對歷史數據對模型進行辨識，最后得出參數θ，經過辨識，兩個泵站的參數分別如表2所示：

　　表2：泵站1和泵站2的辨識參數

　　4)ARMA模型的多步預測

　　在辨識階次和參數的基礎上，多步預測變量具體如下式所示：

　　當1

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}(t+k-i|t)+\underset{i=k}{\overset{n_c}{\Sigma }}{c}_i\hat{v}(t+k-i)$

　　其中， $\hat{v}\left(t\right),\hat{v}(t-1),\mathrm{...},\hat{v}(t+k-n_c)$由噪聲發生函數產生得到;

　　當k>nc時，

　　$\hat{y}(t+k|t)=\underset{i=1}{\overset{n_a}{\Sigma }}{a}_i\hat{y}(t+k-i|t)$

　　而在本實施例中，nc=0,k>nc

　　當t+k-i≤t時，假定L>nc，多步最優預測k=1，2，...，L可以在所辨識的參數ai，ci的基礎上獲得，具體一個半小時的兩個泵站的輸入流量和輸出流量的預測效果如圖2所示。

　　5)基于上述ARMA模型泵站入水流量的預測值，確定本網段的投藥量：

　　M=KP·Ypre

　　其中，M為單位時間內投藥量，Kp為比例系數矩陣，這里對于泵站1和2分別為0,07和0.08，Ypre為泵站入水流量預測序列，而具體的比例系數矩陣由歷史數據回歸得到。

　　在采用以上方案后，本發明能有效確保污水管網投藥量的準確控制，充分考慮了泵站工作方式不同天氣狀況下的水流模式，可以對泵站的輸出流量做長達4～6小時的預測，從而為污水管網的投藥優化提供更多的便利，值得推廣。

　　以上所述之實施例子只為本發明之較佳實施例，并非以此限制本發明的實施范圍，故凡依本發明之形狀、原理所作的變化，均應涵蓋在本發明的保護范圍內。
