申請日2014.01.03

　　公開(公告)日2014.04.02

　　IPC分類號C02F5/00

　　摘要

　　本發明公開了一種用于船舶鍋爐循環水處理的電解除垢裝置，包括減速電機、進水閥、出水閥、排污閥、換向器、刮刀、圓盤式平板電極、沉淀槽、導電率檢測電極、水垢控制器、圓柱形桶、沉淀槽、旋轉軸、滑環和軸套;所述的圓盤式平板電極共有六對，分別順次固定在旋轉軸上，其中前五對圓盤式平板電極通過導線與換向器連接，形成多級串聯式處理結構，最后一對圓盤式平板電極作為導電率檢測電極，通過導線與水垢控制器連接。本發明采用多級串聯式平板電極能有效增大電化學反應接觸面積，提高單位時間的除垢率，同時縮小裝置體積，提高空間利用率。本發明采集處理后水的硬度，形成閉環控制，自動反饋調整電解電壓，操作簡便且有效降低整個裝置的能耗。

　　權利要求書

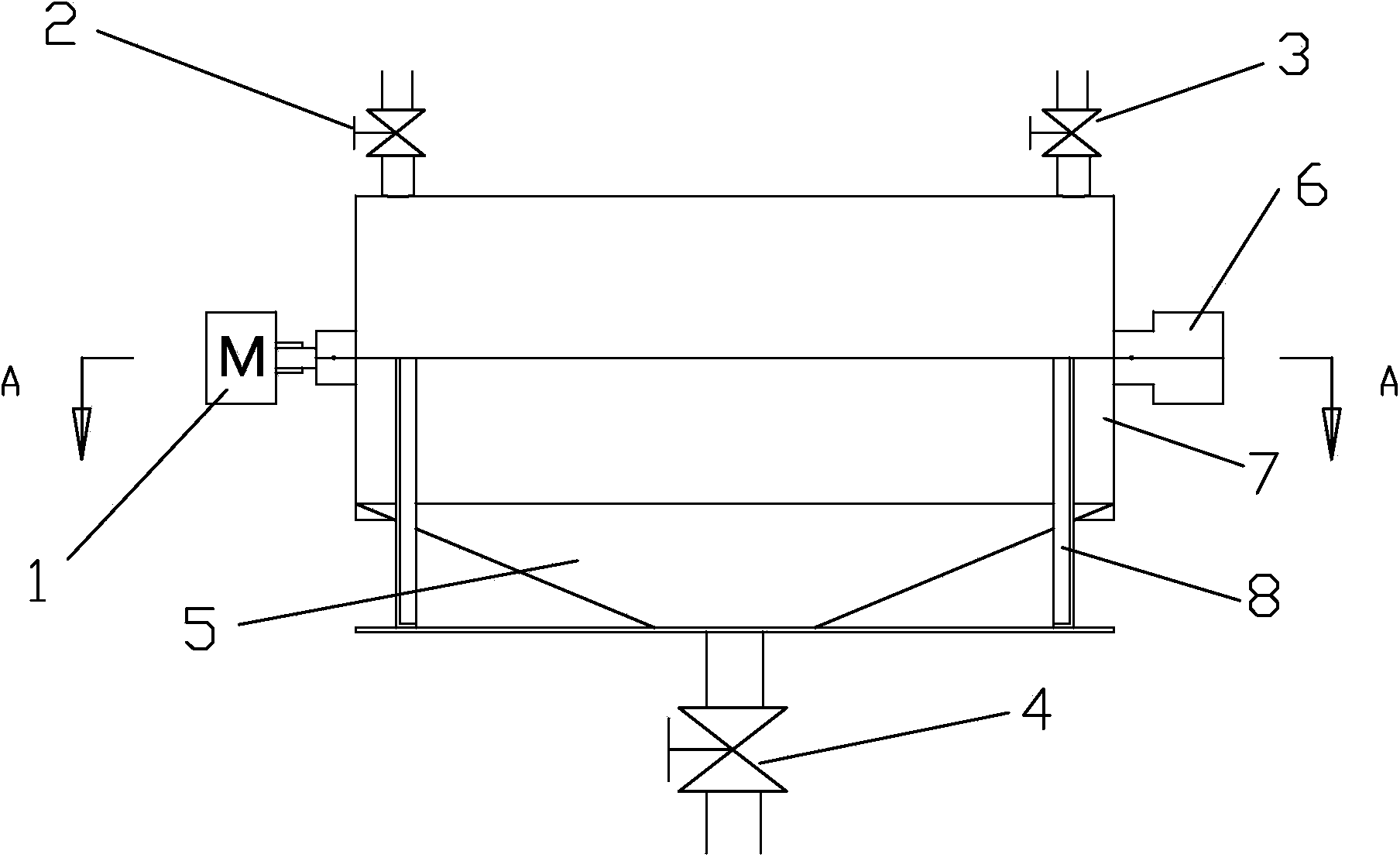

　　1.一種用于船舶鍋爐循環水處理的電解除垢裝置，其特征在于：包括減速 電機(1)、進水閥(2)、出水閥(3)、排污閥(4)、換向器(9)、刮刀(13)、 圓盤式平板電極(10)、沉淀槽(5)、導電率檢測電極(11)、水垢控制器(6)、 圓柱形桶(7)、沉淀槽(5)、旋轉軸(12)、碳刷(14)、滑環(15)和軸套(16);

　　所述的旋轉軸(12)通過軸承安裝在圓柱形桶(7)的中心線上，旋轉軸(12) 的一端與減速電機(1)連接、另一端與水垢控制器(6)連接;減速電機(1) 帶動旋轉軸(12)緩慢轉動，從而帶動圓盤式平板電極(10)緩慢轉動;

　　所述的圓柱形桶(7)底部連接沉淀槽(5)，所述的圓柱形桶(7)和沉淀 槽(5)構成殼體，所述的殼體內表面涂襯環氧樹脂層，防止在殼體的底部和側 面附著水垢，同時具有防腐作用;

　　所述的圓盤式平板電極(10)共有六對，分別順次固定在旋轉軸(12)上， 其中前五對圓盤式平板電極(10)通過導線與換向器(9)連接，形成多級串聯 式處理結構，最后一對圓盤式平板電極(10)作為導電率檢測電極(11)，通過 導線與水垢控制器(6)連接;所述的刮刀(13)固定在圓柱形桶(7)底部， 其刀面緊貼每個圓盤式平板電極(10)的兩側;隨著圓盤式平板電極(10)的 緩慢轉動，刮刀(13)清除圓盤式平板電極(10)表面集聚的水垢;

　　所述的換向器(9)的定子端碳刷(14)與水垢控制器(6)通過電纜連接， 轉子端滑環(15)通過燕尾槽鑲嵌在軸套(16)上，軸套(16)固定在旋轉軸 (12)上;通過碳刷(14)與滑環(15)完成電極切換，實現圓盤式平板電極 (10)的定時顛倒極性，從而使每對圓盤式平板電極(10)的結垢量和消耗量 盡量保持一致，最終減少電極的損耗。

　　2.根據權利要求1所述的一種用于船舶鍋爐循環水處理的電解除垢裝置， 其特征在于：所述的進出水閥(3)分別安裝在裝置的進水管和出水管路上;所 述的排污閥(4)安裝在殼體底部沉淀槽(5)的出水管路上。

　　說明書

　　一種用于船舶鍋爐循環水處理的電解除垢裝置

　　技術領域

　　本發明涉及船舶鍋爐結垢處理技術領域，特別是一種用于船舶鍋爐循環水 處理的電解除垢裝置。

　　背景技術

　　船用鍋爐是供應蒸汽推進船舶的蒸汽動力機械和加熱用的重要船用設備， 其用水主要來源于岸基淡水和造水機蒸餾水，水中溶解的無機鹽成分會在鍋爐 傳熱面上產生水垢及泥渣，影響鍋爐正常運行。

　　船用鍋爐結垢將會嚴重降低設備的換熱效率，據統計，鍋爐壁面因結垢導 致傳熱熱阻增加30%之多。由于局部結垢厚度不同，也會造成爐壁受熱不均， 有產生裂紋，甚至爆炸的危險。而且結垢成分與金屬壁面容易形成微電池，產 生電化學腐蝕，降低爐膽強度。因此，船舶營運過程中需要定期化驗爐水并投 藥處理，不僅操作復雜，增加成本，而且化學藥劑也會一定程度上造成二次污 染。同時，每年鍋爐都需要開爐除垢，才能有效去除爐膽內表面附著的硬質垢 層，不僅增加了輪機員工作量，而且影響了船舶營運。

　　綜上，當前除垢方法如化學除垢、機械除垢、電化學除垢等方法存在除垢 效果有限、工作量大、操作復雜、二次污染、成本高中的一個或多個問題。如： 中國專利ZL94105171.4公開的《除垢劑及其制備工藝》，采用化學除垢，酸洗 對金屬腐蝕較重，成本高，對環境造成二次污染。中國專利ZL201120541758.8 公開的《自動排污閥》，結構較為簡單，但僅能去除沉積在爐膛內析出的污泥和 漂浮物，不能排出附著在爐體表面的硬質水垢。中國專利ZL200480043882.4公 開的《冷卻水循環裝置及其水垢去除方法》，電解除垢效率不高，裝置體積較大， 不適合船舶安裝需求。

　　發明內容

　　為解決現有技術存在的上述問題，本發明要設計一種除垢效率高、工作量 小、操作簡單、無二次污染且成本低的用于船舶鍋爐循環水處理的電解除垢裝 置。

　　為了實現上述目的，本發明的技術方案如下：

　　一種用于船舶鍋爐循環水處理的電解除垢裝置，包括減速電機、進水閥、 出水閥、排污閥、換向器、刮刀、圓盤式平板電極、沉淀槽、導電率檢測電極、 水垢控制器、圓柱形桶、沉淀槽、旋轉軸、碳刷、滑環和軸套;

　　所述的旋轉軸通過軸承安裝在圓柱形桶的中心線上，旋轉軸的一端與減速 電機連接、另一端與水垢控制器連接;減速電機帶動旋轉軸緩慢轉動，從而帶 動圓盤式平板電極緩慢轉動;

　　所述的圓柱形桶底部連接沉淀槽，所述的圓柱形桶和沉淀槽構成殼體，所 述的殼體內表面涂襯環氧樹脂層，防止在殼體的底部和側面附著水垢，同時具 有防腐作用;

　　所述的圓盤式平板電極共有六對，分別順次固定在旋轉軸上，其中前五對 圓盤式平板電極通過導線與換向器連接，形成多級串聯式處理結構，最后一對 圓盤式平板電極作為導電率檢測電極，通過導線與水垢控制器連接;所述的刮 刀固定在圓柱形桶底部，其刀面緊貼每個圓盤式平板電極的兩側;隨著圓盤式 平板電極的緩慢轉動，刮刀清除圓盤式平板電極表面集聚的水垢;

　　所述的換向器的定子端碳刷與水垢控制器通過電纜連接，轉子端滑環通過 燕尾槽鑲嵌在軸套上，軸套固定在旋轉軸上;通過碳刷與滑環完成電極切換， 實現圓盤式平板電極的定時顛倒極性，從而使每對圓盤式平板電極的結垢量和 消耗量盡量保持一致，最終減少電極的損耗。

　　本發明所述的進出水閥分別安裝在裝置的進水管和出水管路上;所述的排 污閥安裝在殼體底部沉淀槽的出水管路上。

　　本發明的工作原理如下：

　　本發明安裝在船舶鍋爐循環水系統熱水井之后，鍋爐給水泵之前，通過角 鋼支架固定在機艙花鐵板上。循環水從熱水井流出經過進水閥進入殼體內部， 依次經過五對圓盤式平板電極電解反應之后，到達導電率檢測電極。水垢控制 器通過檢測導電率檢測電極的電阻變化情況，分析出當前水的硬度值，實時顯 示結果，并且根據水的硬度要求輸出適合的直流電壓反饋到換向器端，從而形 成閉環水垢處理系統。

　　當沉淀槽水垢積累到一定厚度時，關閉水垢控制器電源，關閉進水閥和出 水閥，打開排污閥，沉淀在圓柱形桶和沉淀槽內的水垢伴隨著殼體內剩余循環 水一起排出。排污完畢，重新關閉排污閥，打開進水閥和出水閥，打開水垢控 制器電源，恢復設備正常運轉工作。

　　與現有技術相比，本發明具有以下有益效果：

　　1、目前已有技術是僅使用一對圓柱形電極，電解反應面積較小，效率不高。 相比之下，本發明采用多級串聯式平板電極能有效增大電化學反應接觸面積， 提高單位時間的除垢率，同時縮小裝置體積，提高空間利用率。

　　2、傳統的電解除垢裝置僅選擇電極換向或者機械清理兩種方法之一來解決 電極結垢問題，不能徹底清除垢層，效率降低。本發明通過旋轉電極，有效結 合了電極換向和機械刮垢的清理方式，提高電極表面清潔度，始終保持高效電 解作業，徹底清除極板表面附著水垢。

　　3、現有技術未能采用有效的自動化控制策略，沒有根據反饋循環水的硬度 來調節電極電解電壓，從而一定程度上造成電能的浪費。本發明采集處理后水 的硬度，形成閉環控制，自動反饋調整電解電壓，操作簡便且有效降低了整個 裝置能耗。

　　4、由于本發明利用了電化學電解反應原理，采用了電解除垢方式，不需投 藥酸洗等化學除垢，實現了無二次污染的環保除垢目的。
