申請日2014.02.26

　　公開(公告)日2016.02.10

　　IPC分類號C02F1/00

　　摘要

　　本發明涉及速分式污水處理系統用速分池，包括池體，所述池體的兩端均設有一塊導流墻，所述池體的底端內置有至少兩根曝氣管路，在曝氣管路兩邊的池體內均設有一個承托體，每個所述承托體上的所述池體內安裝有至少四層速分球，所述速分球包括球形網罩、若干個固定連接在球形網罩內的礦石，兩塊所述導流墻上均設有若干根可拆卸在導流墻上的導流管;本發明的優點：通過導流墻上設有的導流管實現池體內污水的排放，通過池體內設有的曝氣管路進行曝氣處理和速分球進行污水凈化處理，因速分球的球形網罩流速快、速分球內的礦石流速慢，使污水中的漂浮物等雜物集中在礦石內產生速分，從而提高了污水處理的質量，使用效果好，有利于污水的回收。

　　權利要求書

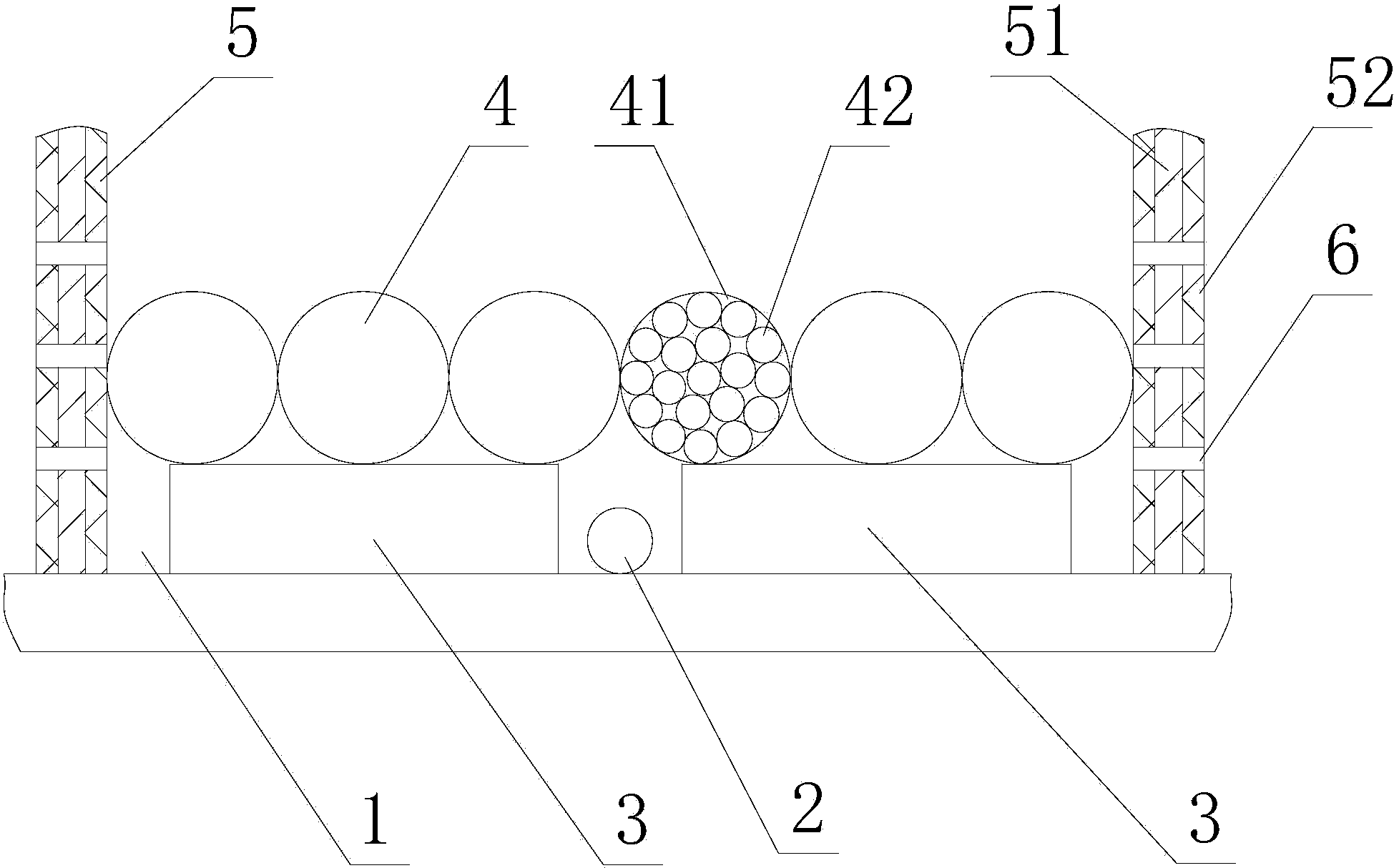

　　1.速分式污水處理系統用速分池，包括池體(1)，其特征在于：所述池體(1)的兩端均設有一塊導流墻(5)，所述池體(1)的底端內置有至少兩根曝氣管路(2)，每根所述曝氣管路(2)呈環狀設置在池體(1)內，在曝氣管路(2)兩邊的池體(1)內均設有一個承托體(3)，每個所述承托體(3)上的所述池體(1)內安裝有至少四層用于降解池體(1)內污水中污染物的速分球(4)，所述速分球(4)包括球形網罩(41)、內置在球形網罩(41)內的若干個礦石(42)，若干個所述礦石(42)通過粘結劑粘壓固定在球形網罩(41)內，兩塊所述導流墻(5)上均設有若干根可拆卸在導流墻(5)上的導流管(6)，所述導流管(6)的長度與導流墻(5)的寬度相等，所述導流墻(5)包括通過鋼筋綁扎成本體(51)、澆注在本體(51)上的混凝土層(52)，所述本體(51)呈網格狀設置，所述導流管(6)通過鐵絲綁扎固定連接在鋼筋上，所述導流管(6)分別沿水平中心線和豎直中心線設置在導流墻(5)內，兩根相鄰導流管(6)在豎直方向上的間隙和水平方向上的間隙均為198～202mm，最底端的所述導流管(6)設置在導流墻(5)與池體(1)底端間隙為95～105mm處，所述導流墻(5)的頂端固定連接有一根便于標識導流墻(5)內導流管(6)位置的標識管(7)，所述標識管(7)上設有標號(71)，所述曝氣管路(2)均為曝氣管，所述曝氣管通過膠水粘接在池體(1)內，相鄰兩根所述曝氣管之間的間距為380～420mm，所述曝氣管上均設有若干個曝氣孔(21)，所述曝氣孔(21)傾斜設置在曝氣管上，所述曝氣孔(21)為圓孔，所述曝氣孔(21)的直徑為2～3mm，所述曝氣孔(21)與曝氣管的豎直中心線呈43～47°角設置，相鄰兩個所述曝氣管之間的間距為48～52mm，所述承托體(3)采用水泥磚堆砌而成，所述水泥磚為200×100×50mm，所述承托體(3)與曝氣管之間的間距為9～11mm，所述速分球(4)頂端與導流管(6)頂端之間的間距為40～60mm，在每立方米的池體(1)內安裝有速分球(4)的個數為745～755個，所述球形網罩(41)的直徑為50～300mm，所述礦石(42)的橫截面呈球形或多邊形，所述礦石(42)的直徑為10～50mm，所述礦石(42)在球形網罩(41)內空隙率為30～40%。

　　說明書

　　速分式污水處理系統用速分池

　　技術領域

　　本發明涉及速分式污水處理系統用速分池。

　　背景技術

　　隨著社會的高速發展，水資源消耗越來越大，可利用的水資源越來越短缺。然而公共建筑及民用建筑的綠化、沖廁等用水大部分仍然采用自來水，與生活用水爭奪寶貴的水資源，同時污、廢水的大量排出也加大了污水處理廠的負荷。當今隨著污水處理技術的不斷發展，污水回收利用得以實現，公共和民用建筑的污水回收綜合利用越來越受到人們的重視，污水處理回用也成為進一步改善區域環境衛生，減少水資源污染、保護環境的重要措施，現有的大型污水處理設備的處理池存在污水處理效果差，不利于污水的回收，使用效果差，實用性能低，處理后的水質無法保證優良的質量。

　　發明內容

　　本發明要解決的技術問題是現有污水處理設備的處理池存在污水處理效果差，不利于污水的回收，使用效果差，實用性能低，處理后的水質無法保證優良的質量，從而提供速分式污水處理系統用速分池。

　　為了解決上述技術問題，本發明是通過以下技術方案實現的：速分式污水處理系統用速分池，包括池體，所述池體的兩端均設有一塊導流墻，所述池體的底端內置有至少兩根曝氣管路，每根所述曝氣管路呈環狀設置在池體內，在曝氣管路兩邊的池體內均設有一個承托體，每個所述承托體上的所述池體內安裝有至少四層用于降解池體內污水中污染物的速分球，所述速分球包括球形網罩、內置在球形網罩內的若干個礦石，若干個所述礦石通過粘結劑粘壓固定在球形網罩內，兩塊所述導流墻上均設有若干根可拆卸在導流墻上的導流管，所述導流管的長度與導流墻的寬度相等。

　　優選的，所述導流墻包括通過鋼筋綁扎成本體、澆注在本體上的混凝土層，所述本體呈網格狀設置，所述導流管通過鐵絲綁扎固定連接在鋼筋上，將混凝土層固定在通過鋼筋綁扎而成的網格狀本體上，保證了導流墻的強度，使導流墻符合《給排水構筑物工程施工及驗收規范》(GB50141-2008)要求，導流管通過鐵絲綁扎在鋼筋上，便于安裝固定，拆卸方便，實用性能好。

　　優選的，所述導流管分別沿水平中心線和豎直中心線設置在導流墻內，兩根相鄰導流管在豎直方向上的間隙和水平方向上的間隙均為198～202mm，最底端的所述導流管設置在導流墻與池體底端間隙為95～105mm處，便于池體內的污水通過導流管流動，實用性能好，流動均勻，可靠性能好，便于安裝，當兩根相鄰導流管在豎直方向上的間隙和水平方向上的間隙小于198mm或大于202mm 時，導流管的導流效果差，不利于使用，實用性能差，當導流管與池體底端間隙小于95mm或大于105mm時，導流效果差，不利于安裝，不利于承托體安裝，使用效果差。

　　優選的，所述導流墻的頂端固定連接有一根便于標識導流墻內導流管位置的標識管，所述標識管上設有標號，有效的防止在混凝土澆注、振搗過程中把預埋管振動移位，使用效果好，結構簡單，可靠性能好，便于拆卸。

　　優選的，所述曝氣管路均為曝氣管，所述曝氣管通過膠水粘接在池體內，相鄰兩根所述曝氣管之間的間距為380～420mm，所述曝氣管上均設有若干個曝氣孔，所述曝氣孔傾斜設置在曝氣管上，膠水連接能保證安裝質量，使其符合《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002和《建筑排水塑料管道工程技術規程》CJJ/T29-2010的規定，曝氣孔的設置保證了曝氣試驗的正常進行，可靠性能好，當相鄰兩根曝氣管之間的間距小于380mm或大于420mm 時，不利于曝氣試驗，不利于觀察管道不均勻處，實用性能差，提高了工作量。

　　優選的，所述曝氣孔為圓孔，所述曝氣孔的直徑為2～3mm，所述曝氣孔與曝氣管的豎直中心線呈43～47°角設置，相鄰兩個所述曝氣管之間的間距為 48～52mm，能使曝氣管產生曝氣效果，便于觀察，當曝氣孔的直徑小于2mm或大于3mm時，產生的曝氣效果不易觀察，實用性能差，當曝氣孔與曝氣管的豎直中心線呈的角度小于43度或大于47度時，曝氣管內產生的曝氣效果差，不利于作業人員觀察，使用效果差，當相鄰兩個曝氣孔之間的間距小于48mm或大于52mm時，水池內產生的曝氣效果不均勻。

　　優選的，所述承托體采用水泥磚堆砌而成，所述水泥磚為200×100×50mm，所述承托體與曝氣管之間的間距為9～11mm，水泥磚堆砌方便，連接可靠，安裝方便，有效的減少了曝氣管受承托體上的速分球的擠壓，保證了曝氣管的使用壽命，可靠性能好，當承托體與曝氣管之間的間距小于9mm或大于11mm時，放置在承托體上的速分球易對曝氣管形成擠壓，從而影響了曝氣管的曝氣效果，實用性能差。

　　優選的，所述速分球頂端與導流管頂端之間的間距為40～60mm，在每立方米的池體內安裝有速分球的個數為745～755個，所述球形網罩的直徑為50～ 300mm，使用效果好，有利于池體的內污水進行處理，實用性能好。

　　優選的，所述礦石的橫截面呈球形或多邊形，所述礦石的直徑為10～50mm，所述礦石在球形網罩內空隙率為30～40%，球形或多邊形的礦石便于粘接，可靠性能好，選用直徑為10～50mm的礦石能粘接出不同型號的速分球，實用性能好。

　　綜上所述，本發明的優點：通過導流墻上設有的導流管實現池體內污水的排放，通過池體內設有的曝氣管路進行曝氣處理和速分球進行污水凈化處理，因速分球的球形網罩流速快、速分球內的礦石流速慢，使污水中的漂浮物等雜物集中在礦石內產生速分，從而提高了污水處理的質量，使用效果好，有利于污水的回收。
