申請日2014.02.28
公開(公告)日2015.05.06
IPC分類號C02F1/44; C02F9/10
摘要
本發明公開了一種基于反滲透的高濃度污水處理方法，包括以下步驟：先對污水進行預過濾和預熱處理;將預熱的污水再進行反滲透處理;具體的，先使預熱后的污水進入到反滲透處理裝置的底部;通過長條形分流孔使底部的污水進入到一級污水層流通道，再通過層流盤表面設置的輻條狀導流通道使污水向?qū)恿鞅P(pán)四周擴散，流至層流盤邊緣時向上并逆轉進入到通道的另一側，再匯聚到中心孔處通過長條形分流孔向上逆轉并進入到二級污水層流通道，如此循環往復，形成輻射狀、且由下往上的S形路徑，最后通過濃縮液排出口排出;凈水成分將透過濾膜組件的反滲透膜，被輸送至透過液出口排出。本發明具有污水處理效率高、產水率高、能耗低、過濾膜使用壽命長等優點。
權利要求書
1.一種基于反滲透的高濃度污水處理方法，包括以下步驟：
A.預過濾處理：利用過濾器對待處理高濃度污水進行預過濾處理;
B.預加熱處理：將預過濾處理后的污水送入預加熱裝置進行預熱處理;
C.反滲透處理：將預熱至合適溫度的污水送入反滲透處理裝置進行反滲透處理;預熱 后的污水從反滲透處理裝置的污水進水口流入，反滲透處理裝置中設置有通過連接桿串設的 多級環形層流盤和濾膜組件，且相鄰兩層流盤之間設置一濾膜組件，多層層流盤相互疊加后 在膜殼內腔形成筒狀層流盤組件，層流盤組件與膜殼內壁之間設有一與所述污水進水口連通 的豎向進液通道;層流盤組件的上端固接于反滲透處理裝置的連接法蘭，下端與反滲透處理 裝置的末端法蘭間隔開形成底部進液通道，使污水進水口流入的污水通過豎向進液通道進入 到底部進液通道;在各層流盤上靠近其中心孔處沿周向均布有多個將污水層流通道連通的長 條形分流孔，通過開設的長條形分流孔使底部進液通道中的污水進入到底部層流盤與濾膜組 件之間形成的一級污水層流通道，然后再通過層流盤表面設置的多條輻條狀導流通道，使污 水沿底部層流盤向四周擴散，污水流至底部層流盤邊緣時，通過底部層流盤與濾膜組件間的 空隙上涌并進行180°逆轉，然后進入到一級污水層流通道的另一側，在污水層流通道的另一 側中污水由四周匯聚到中心孔處，然后通過上一級層流盤中心設置的長條形分流孔向上逆轉 并進入到二級污水層流通道，如此循環往復，污水在層流盤組件中形成輻射狀、且由下往上 的S形路徑，最后通過反滲透處理裝置的濃縮液排出口排出;
在污水的流動過程中，通過每一級污水層流通道中的濾膜組件濾出污水中含的凈水成分， 所述濾膜組件的外邊緣閉合，內邊緣開口，凈水成分將透過濾膜組件的反滲透膜，并被濾膜 組件中間層的絲狀支架輸送至與濾膜組件內邊緣開口相連通的透過液通道中，并最后由透過 液出口排出;
所述層流盤表面設置的多條輻條狀導流通道是順著所述長條形分流孔的輻射方向向外發 散，通過在輻條狀導流通道內靠近層流盤外邊緣的位置設置一分流擋板，使從所述長條形分 流孔處涌入的污水向四周擴散的過程中沖擊所述分流擋板并形成湍流，所述分流擋板沿層流 盤徑向的長度為層流盤半徑長度的1/4～1/2。
2.根據權利要求1所述的基于反滲透的高濃度污水處理方法，其特征在于：所述預過濾 處理是在污水調節池中安裝提升泵，將待處理的高濃度污水通過提升泵進入到過濾器中將大 顆粒物及雜質過濾掉，保證污水中雜質較少，過濾后的污水通過管道輸送至預加熱裝置中。
3.根據權利要求1或2所述的基于反滲透的高濃度污水處理方法，其特征在于：所述預 加熱處理是利用預加熱裝置將傳熱介質預熱，預熱后的傳熱介質在加熱管路內循環將熱量傳 遞給污水預熱池中的污水，并通過預加熱裝置中的溫度控制器將污水預熱池中污水的溫度控 制在25℃～50℃，然后再通過管道輸送至反滲透裝置的污水進水口。
4.根據權利要求1或2所述的基于反滲透的高濃度污水處理方法，其特征在于：從反滲 透處理裝置的濃縮液排出口排出的濃縮液經低溫蒸發處理方法進行處理，該低溫蒸發處理方 法包括以下步驟：
利用空氣預熱組件對空氣進行預熱處理，將預熱后的熱空氣送入一低溫板式蒸發裝置的 熱空氣進口端;
利用污水預熱組件對待處理污水進行預熱處理，將預熱后的污水送入所述低溫板式蒸發 裝置的污水進口端;
所述低溫板式蒸發裝置為多層板式結構，且主要由多層蒸發板層疊而成，通過污水預熱 組件中的流量控制部件使進入低溫板式蒸發裝置中的濃縮液在多層蒸發板上自上而下形成連 續層流狀液膜，通過空氣預熱組件使進入低溫板式蒸發裝置中的熱空氣在多層蒸發板間自下 而上形成連續上升氣流，在低溫板式蒸發裝置中使連續上升氣流與連續層流狀液膜進行逆流 接觸，在逆流接觸過程中，連續上升氣流使連續層流狀液膜中的水分不斷蒸發，連續上升氣 流經過多層蒸發板后最終形成飽和水蒸汽汽流并到達低溫板式蒸發裝置的頂部區域，使其經 由低溫板式蒸發裝置頂部設置的熱空氣出口排出;連續層流狀液膜經充分蒸發后，以結晶物 形式在蒸發板上析出，將未蒸發完畢的濃縮液導流至低溫板式蒸發裝置的底部，并將其從低 溫板式蒸發裝置底部設置的濃縮液排出口排出。
5.根據權利要求4所述的基于反滲透的高濃度污水處理方法，其特征在于：將所述污水 進口端設置在多層蒸發板的上方，使多層蒸發板中每一層蒸發板的一端固定，另一端溢流， 且相鄰兩層蒸發板的固定端和溢流端的位置布置相反，通過多層蒸發板的結構設置將連續層 流狀液膜以S形方式向下導流;在每層蒸發板的溢流端設置一溢流擋板，通過控制溢流擋板 的高度或溢流擋板上開設的溢流孔的高度，使連續層流狀液膜在每一層蒸發板上的液膜厚度 自上往下逐級遞減;當連續層流狀液膜至最底層的蒸發板時，其液膜厚度控制在以剛好蒸發 完畢為限。
6.根據權利要求4所述的基于反滲透的高濃度污水處理方法，其特征在于：將所述多層 蒸發板中每一層蒸發板的下表面設置成凹凸式齒狀或波浪狀結構，通過調節空氣流量控制器 使所述連續上升氣流在經過相鄰兩層蒸發板之間的氣流通道時形成局部漩渦湍流，并使得熱 空氣沿著氣流通道方向在蒸發板的液膜上方形成多個漩渦式小循環，使熱空氣與連續層流狀 液膜反復多次地接觸。
將所述多層蒸發板設置成抽屜式組合模塊結構，每一個抽屜為一個可自由組裝拆卸的組 合模塊，每一個抽屜由至少一層蒸發板組成，多個抽屜上下疊加構成所述多層蒸發板的主體 結構;通過在相鄰兩層蒸發板之間增加抽屜數量使連續層流狀液膜的長度增加，進而延長連 續層流狀液膜在低溫板式蒸發裝置中的蒸發時間;或者通過在多層蒸發板之間減少抽屜數量 使連續層流狀液膜的長度減小，進而縮短連續層流狀液膜在低溫板式蒸發裝置中的蒸發時間。
7.根據權利要求4所述的基于反滲透的高濃度污水處理方法，其特征在于：所述低溫板 式蒸發裝置內的容腔被分隔成蒸發腔和冷凝回收腔，且蒸發腔設于中部，冷凝回收腔設于蒸 發腔的外圍，在低溫板式蒸發裝置頂部設置一冷凝器，使連續上升氣流經過多層蒸發板后形 成的飽和水蒸汽汽流在低溫板式蒸發裝置頂部凝結，通過將低溫板式蒸發裝置頂部的內表面 設置成圓錐狀，將形成的冷凝液導流至所述冷凝回收腔。
8.根據權利要求7所述的基于反滲透的高濃度污水處理方法，其特征在于：在所述冷凝 回收腔的底部開設有冷凝液出口，通過輸送管道將冷凝液出口的冷凝水輸送至一冷凝液儲液 池，所述冷凝液儲液池主要由回水池和回水降溫后的出水池兩部分構成，將冷凝水先引至回 水池，待冷凝水在回水池中降溫后轉移至出水池，出水池再通過管道將降溫后的冷凝水引至 所述冷凝器的進水口，所述冷凝器為水冷式冷凝器，當冷凝器中的水升溫后再通過其出水口 將冷凝水回收至所述回水池中，如此循環利用。
9.根據權利要求4所述的基于反滲透的高濃度污水處理方法，其特征在于：所述低溫板 式蒸發裝置頂部設置的熱空氣出口與一回收組件連通，將從熱空氣出口排出的熱空氣先引至 一汽水分離罐，利用汽水分離罐對帶有余熱的熱空氣進行汽水分離處理，汽水分離后形成的 冷凝水可達標排放，分離后的熱空氣繼續通過管道輸送至低溫板式蒸發裝置的底部形成循環， 通過空氣預熱組件中的空氣流量控制器對低溫板式蒸發裝置內循環的氣流量進行控制，多余 的空氣通過光催化氧化除臭裝置進行凈化后達標排放。
說明書
基于反滲透的高濃度污水處理方法
技術領域
本發明屬于高濃度污水處理領域，具體涉及一種利用流體力學水力學原理進行研發而成 的基于反滲透的高濃度污水處理方法。
背景技術
近年來，許多新技術在應用于高濃度污水處理，如垃圾滲濾液處理中取得了迅速的發展。 目前應用趨勢較好的一類是膜技術的應用，包括微濾膜、超濾膜、納濾膜和反滲透膜等。采 用膜技術的優點是出水水質較好，可以達到較高的排放要求。但是現有技術中的碟管式反滲 透(DTRO)膜系統，其導流盤表面設置了凸點狀結構作為導流結構，如圖7所示，該結構 易使水力進行爆發性擴散，造成系統能量損耗增大;且其膜片形狀為圓形，如圖8所示，易 造成局部壓力過大使膜片被穿透損害。
總的來說，受不同因素影響，現有技術中的膜處理裝置在運營過程中能耗較高、產水率 較低、出水效果不穩定、設備使用壽命較短，受這些缺陷的限制，膜處理技術在應用于垃圾 滲濾液等高濃度污水的處理時存在一定瓶頸。因此，尋找一種處理效率更高、產水率高、出 水效果好、能耗低、膜片使用壽命更長的高濃度污水處理方法顯得尤為迫切。
發明內容
本發明所要解決的技術問題是：針對現有技術的不足，提供一種結構簡單緊湊、污水處 理效率高、產水率高、出水效果好、能耗低、過濾膜使用壽命長的基于反滲透的高濃度污水 處理方法。
為解決上述技術問題，本發明采用以下技術方案來實現：
一種基于反滲透的高濃度污水處理方法，包括以下步驟：
A.預過濾處理：利用過濾器對待處理高濃度污水進行預過濾處理;
B.預加熱處理：將預過濾處理后的污水送入預加熱裝置進行預熱處理;
C.反滲透處理：將預熱至合適溫度的污水送入反滲透處理裝置進行反滲透處理;預熱 后的污水從反滲透處理裝置的污水進水口流入，反滲透處理裝置中設置有通過連接桿串設的 多級環形層流盤和濾膜組件，且相鄰兩層流盤之間設置一濾膜組件，多層層流盤相互疊加后 在膜殼內腔形成筒狀層流盤組件，層流盤組件與膜殼內壁之間設有一與所述污水進水口連通 的豎向進液通道;層流盤組件的上端固接于反滲透處理裝置的連接法蘭，下端與反滲透處理 裝置的末端法蘭間隔開形成底部進液通道，使污水進水口流入的污水通過豎向進液通道進入 到底部進液通道;在各層流盤上靠近其中心孔處沿周向均布有多個將污水層流通道連通的長 條形分流孔，通過開設的長條形分流孔使底部進液通道中的污水進入到底部層流盤與濾膜組 件之間形成的一級污水層流通道，然后再通過層流盤表面設置的多條輻條狀導流通道，使污 水沿底部層流盤向四周擴散，污水流至底部層流盤邊緣時，通過底部層流盤與濾膜組件間的 空隙向上并進行180°逆轉，然后進入到一級污水層流通道的另一側，在污水層流通道的另一 側中污水由四周匯聚到中心孔處，然后通過上一級層流盤中心設置的長條形分流孔向上逆轉 并進入到二級污水層流通道，如此循環往復，污水在層流盤組件件中形成輻射狀(由層流盤 外周匯聚到中心孔，再輻射到外周邊緣的循環)、且由下往上的S形路徑，最后通過反滲透 處理裝置的濃縮液排出口排出;
在污水的流動過程中，通過每一級污水層流通道中的濾膜組件濾出污水中含的凈水成分， 所述濾膜組件的外邊緣閉合，內邊緣開口，凈水成分將透過濾膜組件的反滲透膜，并被濾膜 組件中間層的絲狀支架輸送至與濾膜組件內邊緣開口相連通的透過液通道中，并最后由透過 液出口排出。所述層流盤的中心孔邊緣設有多個徑向缺口，各層流盤的徑向缺口相互連通并 于所述連接桿外圍形成所述透過液通道。所述膜殼兩端密封連接有連接法蘭和末端法蘭，所 述污水進水口、透過液出口和濃縮液排出口開設于所述連接法蘭上。
作為對上述本發明的進一步改進，所述層流盤表面設置的多條輻條狀導流通道是順著所 述長條形分流孔的輻射方向向外發散，通過在輻條狀導流通道內靠近層流盤外邊緣的位置設 置一分流擋板，使從所述長條形分流孔處涌入的污水向四周擴散的過程中沖擊所述分流擋板 并形成湍流，所述分流擋板沿層流盤徑向的長度為層流盤半徑長度的1/4～1/2。所述分流擋 板將輻條狀導流通道的過流面積基本平分。

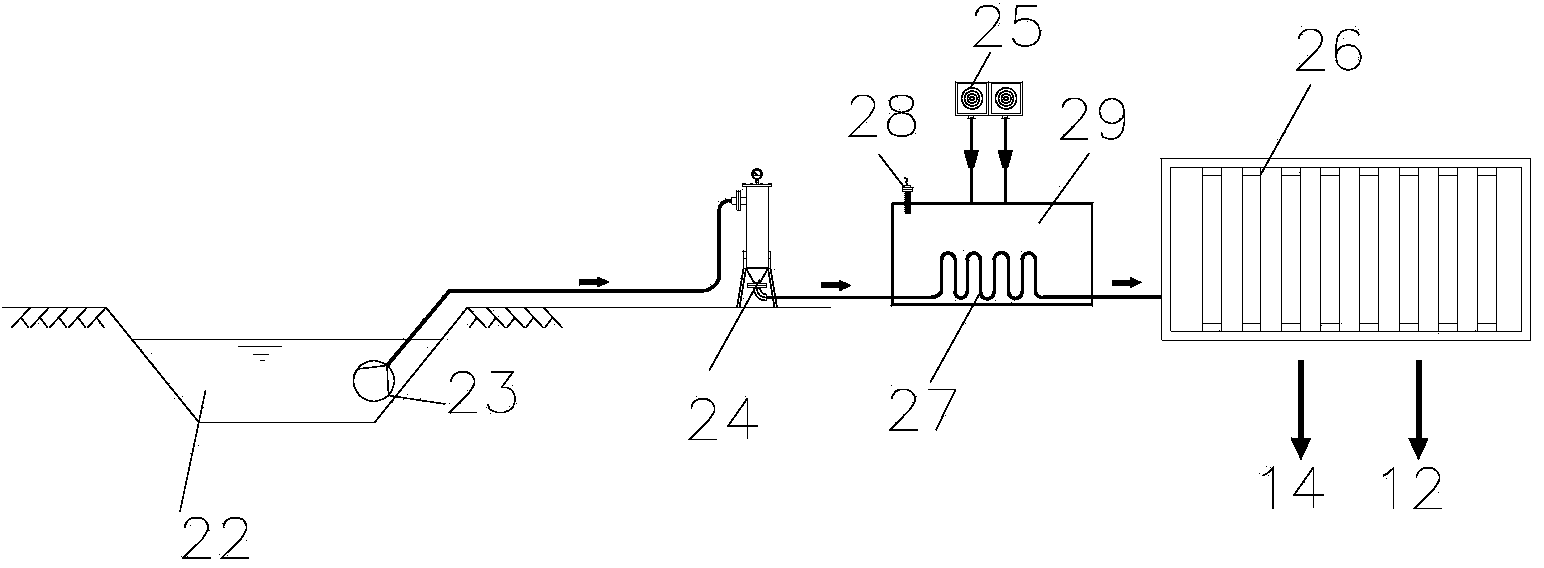

上述的高濃度污水處理方法中，優選的，所述預過濾處理是在污水調節池中安裝提升泵， 將待處理的高濃度污水通過提升泵進入到過濾器中將大顆粒物及雜質過濾掉，保證污水中雜 質較少，過濾后的污水通過管道輸送至預加熱裝置中。
上述的高濃度污水處理方法中，優選的，所述預加熱處理是利用預加熱裝置將傳熱介質 預熱，預熱后的傳熱介質在加熱管路內循環將熱量傳遞給污水預熱池中的污水，并通過預加 熱裝置中的溫度控制器將污水預熱池中污水的溫度控制在25℃～50℃，達到合適溫度后的污 水再通過管道輸送至反滲透裝置的污水進水口。更優選的，所述預加熱處理后的污水溫度控 制在32℃左右。優選的，所述預加熱裝置為空氣能/太陽能/沼氣燃燒加熱系統，所述傳熱介 質為清水或?qū)嵊汀ｎA(yù)加熱溫度控制在32℃左右，可使系統產水率為最佳狀態。濾膜組件中 的反滲透膜屬于有機膜范疇，其內部孔隙有熱脹冷縮的特性，溫度降低時孔隙縮小，產水率 較低;溫度升高時孔隙放大，產水率較高。25℃是其臨界點，當水溫低于25℃時，每下降1℃， 膜系統產水率下降3%。溫度超過50℃后，膜片則會被不可逆轉的損壞。
上述的高濃度污水處理方法中，優選的，從反滲透處理裝置的濃縮液排出口排出的濃縮 液經低溫蒸發處理方法進行處理，該低溫蒸發處理方法包括以下步驟：
利用空氣預熱組件對空氣進行預熱處理，將預熱后的熱空氣送入一低溫板式蒸發裝置的 熱空氣進口端;
利用污水預熱組件對待處理污水進行預熱處理，將預熱后的污水送入所述低溫板式蒸發 裝置的污水進口端;
所述低溫板式蒸發裝置為多層板式結構，且主要由多層蒸發板層疊而成，通過污水預熱 組件中的流量控制部件使進入低溫板式蒸發裝置中的濃縮液在多層蒸發板上自上而下形成連 續層流狀液膜，通過空氣預熱組件使進入低溫板式蒸發裝置中的熱空氣在多層蒸發板間自下 而上形成連續上升氣流，在低溫板式蒸發裝置中使連續上升氣流與連續層流狀液膜進行逆流 接觸，在逆流接觸過程中，連續上升氣流使連續層流狀液膜中的水分不斷蒸發，連續上升氣 流經過多層蒸發板后最終形成飽和水蒸汽汽流并到達低溫板式蒸發裝置的頂部區域，使其經 由低溫板式蒸發裝置頂部設置的熱空氣出口排出;連續層流狀液膜經充分蒸發后，以結晶物 形式在蒸發板上析出，將未蒸發完畢的濃縮液導流至低溫板式蒸發裝置的底部，并將其從低 溫板式蒸發裝置底部設置的濃縮液排出口排出。
上述的高濃度污水處理方法中，優選的，將所述污水進口端設置在多層蒸發板的上方， 使多層蒸發板中每一層蒸發板的一端固定，另一端溢流，且相鄰兩層蒸發板的固定端和溢流 端的位置布置相反，通過多層蒸發板的結構設置將連續層流狀液膜以S形方式向下導流;在 每層蒸發板的溢流端設置一溢流擋板，通過控制溢流擋板的高度或溢流擋板上開設的溢流孔 的高度，使連續層流狀液膜在每一層蒸發板上的液膜厚度自上往下逐級遞減;當連續層流狀 液膜至最底層的蒸發板時，其液膜厚度控制在以剛好蒸發完畢為限。
上述的高濃度污水處理方法中，優選的，將所述多層蒸發板中每一層蒸發板的下表面設 置成凹凸式齒狀或波浪狀結構，通過調節空氣流量控制器使所述連續上升氣流在經過相鄰兩 層蒸發板之間的氣流通道時形成局部漩渦湍流，并使得熱空氣沿著氣流通道方向在蒸發板的 液膜上方形成多個漩渦式小循環，使熱空氣與連續層流狀液膜反復多次地接觸。
上述的高濃度污水處理方法中，優選的，將所述多層蒸發板設置成抽屜式組合模塊結構， 每一個抽屜為一個可自由組裝拆卸的組合模塊，每一個抽屜由至少一層蒸發板組成，多個抽 屜上下疊加構成所述多層蒸發板的主體結構;通過在相鄰兩層蒸發板之間增加抽屜數量使連 續層流狀液膜的長度增加，進而延長連續層流狀液膜在低溫板式蒸發裝置中的蒸發時間;或 者通過在多層蒸發板之間減少抽屜數量使連續層流狀液膜的長度減小，進而縮短連續層流狀 液膜在低溫板式蒸發裝置中的蒸發時間。
上述的高濃度污水處理方法中，優選的，所述低溫板式蒸發裝置內的容腔被分隔成蒸發 腔和冷凝回收腔，且蒸發腔設于中部，冷凝回收腔設于蒸發腔的外圍，在低溫板式蒸發裝置 頂部設置一冷凝器，使連續上升氣流經過多層蒸發板后形成的飽和水蒸汽汽流在低溫板式蒸 發裝置頂部凝結，通過將低溫板式蒸發裝置頂部的內表面設置成圓錐狀，將形成的冷凝液導 流至所述冷凝回收腔。
上述的高濃度污水處理方法中，優選的，在所述冷凝回收腔的底部開設有冷凝液出口， 通過輸送管道將冷凝液出口的冷凝水輸送至一冷凝液儲液池，所述冷凝液儲液池主要由回水 池和回水降溫后的出水池兩部分構成，將冷凝水先引至回水池，待冷凝水在回水池中降溫后 轉移至出水池，出水池再通過管道將降溫后的冷凝水引至所述冷凝器的進水口，所述冷凝器 為水冷式冷凝器，當冷凝器中的水升溫后再通過其出水口將冷凝水回收至所述回水池中，如 此循環利用。
上述的高濃度污水處理方法中，優選的，所述低溫板式蒸發裝置頂部設置的熱空氣出口 與一回收組件連通，將從熱空氣出口排出的熱空氣先引至一汽水分離罐，利用汽水分離罐對 帶有余熱的熱空氣進行汽水分離處理，汽水分離后形成的冷凝水可達標排放，分離后的熱空 氣繼續通過管道輸送至低溫板式蒸發裝置的底部形成循環，通過空氣預熱組件中的空氣流量 控制器對低溫板式蒸發裝置內循環的氣流量進行控制，多余的空氣通過光催化氧化除臭裝置 進行凈化后達標排放。
與現有技術相比，本發明的處理方法的優點在于：
1、最低程度的膜結垢和污染現象：本發明中具備較寬的(3mm以上)開放式寬流道及 獨特的帶輻條狀導流通道的層流盤，料液在組件中形成湍流狀態，最大程度上減少了膜表面 結垢、污染及濃差極化現象的產生。
2、膜使用壽命長：本發明可有效避免濾膜組件的結垢，膜污染減輕，使過濾膜的壽命延 長。特殊的結構及水力學設計使膜組易于清洗，清洗后通量恢復性非常好，從而延長了膜片 壽命。
3、組件易于維護：本發明中的濾膜組件采用標準化設計，組件易于拆卸維護，打開組件 可以輕松檢查維護任何一片過濾膜及其它部件，維修簡單，當零部件數量不夠時，組件允許 少裝一些過濾膜及層流盤而不影響濾膜組件的使用，這是其它形式膜組件所無法達到的。由 于本發明的裝置內部任何單個部件均允許單獨更換，過濾部分由多個濾膜組件及層流盤裝配 而成，當濾膜組件需更換時可進行單個更換，對于過濾性能好的膜片仍可繼續使用，這在最 大程序上減少了換膜成本，這是卷式、中空纖維等其它形式膜組件所無法達到的。
4、利用本發明處理高濃度污水時，其相對傳統的生化工藝不僅出水水質好，對各項污染 物都具有極高的去除率;而且出水穩定，受外界因素影響小，由于影響膜系統截留率的因素 較少，所以系統出水水質很穩定，不受可生化性、炭氮比等因素的影響。
總的來說，本發明的用于高濃度污水處理的反滲透處理方法，通過形成具有輻條狀的導 流通道，當污水在層流盤與濾膜組件間流動時可形成湍流，最大程度減少膜表面結垢、污染 及濃差極化現象的產生，使濾膜組件易于清洗，清洗后通量恢復性非常好，大大延長了濾膜 的使用壽命;由于濾膜組件采用標準化設計，易于拆卸維護，單個部件均允許單獨更換，更 換費用和運行費用低;且本發明中的反滲透膜對各項污染物都具有極高的去除率，出水水質 好，水質穩定;該裝置占地面積小、建設周期短、自動化程度高，操作十分靈活，可以連續 運行，也可間歇運行，還可以調整系統的串并聯方式，來適應水質水量的要求。
另外，本發明的用于高濃度污水處理的方法還利用了低溫高效蒸發技術，其模擬“臺風效 應”，利用飽和水蒸氣遇冷凝結放熱在低溫板式蒸發裝置上方局部區域形成負壓，進而產生一 種自然的拉力使低溫板式蒸發裝置底部的熱空氣源源不斷上升;再通過回收組件的連接，可 使熱空氣在低溫板式蒸發裝置與回收組件之間形成閉環回路，循環往復，從而高效利用空氣 余熱，實現低溫高效蒸發污水中的水分。通過利用“海水曬鹽”原理，可以在低溫(40℃～60℃) 狀態下蒸發污水，與傳統的高溫(100℃～120℃)蒸餾方法相比，不僅節能，而且環保，冷 凝水中有害物質的含量低，符合國家一級排放標準，不需再次處理即可排放。
本發明的處理方法不僅蒸發效率高，通過在優選的技術方案中利用抽屜式蒸發板底部的 凹凸式齒狀或波浪狀結構，使上升氣流遇到阻力而形成局部漩渦式小循環，迫使上升氣流與 液膜多次接觸，顯著提高低溫狀態下的蒸發效率;通過采用模塊式設計，使污水預熱組件、 空氣預熱組件、低溫板式蒸發裝置和回收組件等均設置開放式接口，不僅便于各個組件模塊 之間的組裝連接，而且有利于各個組件模塊之間的單獨升級換代。而低溫板式蒸發裝置可進 一步設計成優選的組合模塊結構，即單個低溫板式蒸發裝置可根據污水處理量和工藝流程時 間長短，以增加或減少抽屜式組合模塊的數量，另外還可將多個低溫板式蒸發裝置進行并聯， 同時分別獨立地進行污水處理，多個低溫板式蒸發裝置并聯后可迅速增加處理量，提高效率， 且當其中一臺低溫板式蒸發裝置在進行結晶物的清理時，另外的低溫板式蒸發裝置可同時運 行，以保證污水處理的連續性，即使單個模塊出現故障也不影響整個處理裝置的運行。
總的來說，本發明的整個基于反滲透和低溫蒸發技術的處理工藝不僅運行靈活(可以連 續運行，也可間歇運行，還可以調整系統的串并聯方式，來適應水質水量的要求)，且整個系 統建設周期短，調試、啟動迅速，設備運抵現場后只需兩周左右的時間安裝調試工作就可完 成;整個系統自動化程度高，操作運行簡便，本發明的處理系統可設計為全自動式，整個系 統設有完善的監測、控制系統，PLC可以根據傳感器參數自動調節，適時發出報警信號，對 系統形成保護，操作人員只需根據操作手冊查找錯誤代碼排除故障，對操作人員的經驗沒有 過高的要求。整個反滲透系統的工藝處理過程簡單、投資成本低，能耗低，維護運營簡單方 便，經濟效益較好，處理的污水最終產物是約97%的清水和約3%的結晶物，可實現污染物 “零”排放。
