摘要

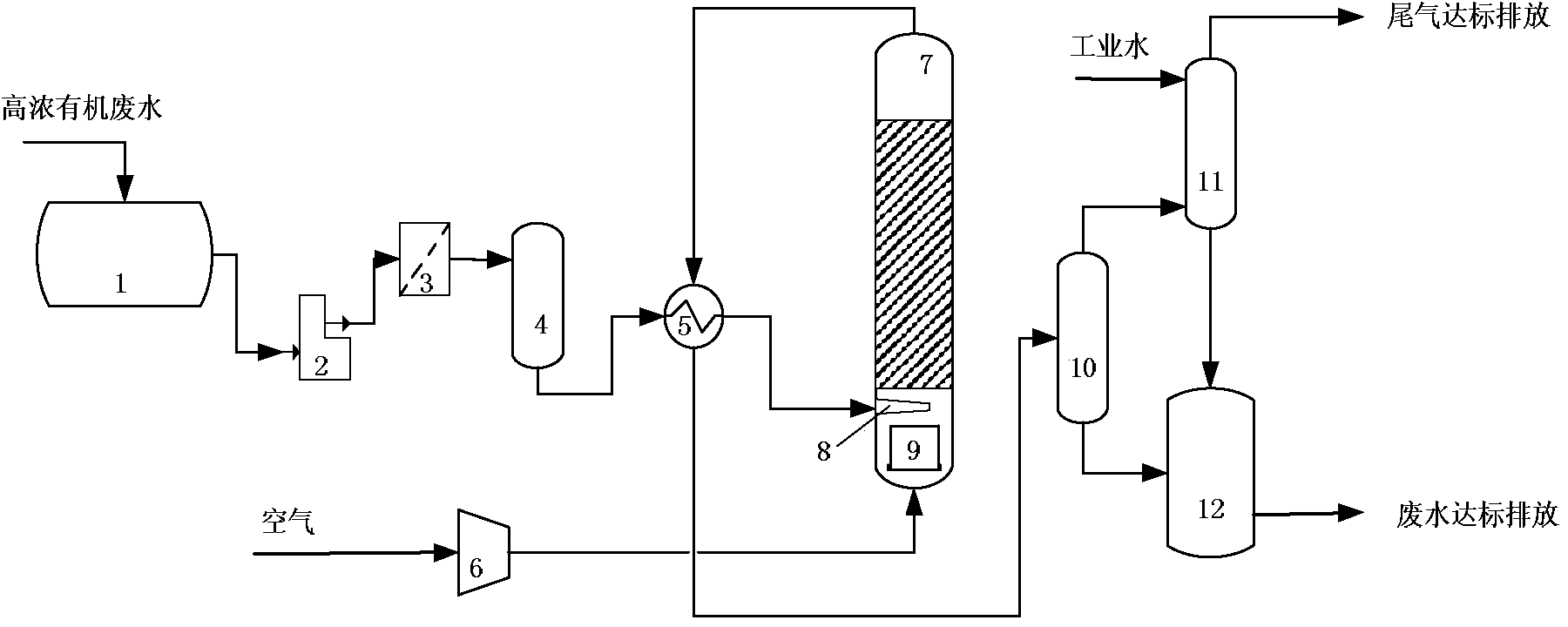

本發明涉及一種催化濕式氧化處理反應塔及使用該塔處理高濃有機廢水的方法及裝置。高濃有機廢水(COD≥5000mg/L)依次通過原水儲罐(1)、高壓泵(2)、過濾器(3)、高壓緩沖罐(4)、換熱器(5)后，通過反應塔(7)底部設有高壓液體分布器(8)，與空壓機(6)壓縮并通過高壓氣體分布器(9)的高壓空氣在反應塔(7)中進行接觸并充分反應后，進入到氣液分離罐(10)，分離的氣相通過尾氣吸收塔(11)處理后達標排放，分離的水相通過廢水緩沖罐(12)統一達標排放。本方法及裝置可連續高效處理多種高濃難降解有機廢水，COD去除率均大于95%，成功實現CWAO處理技術的工業化開發，對該技術在環保領域的大幅推廣和應用具有非常重要的意義。
權利要求書
1.用于利用催化濕式空氣氧化法處理高濃有機廢水的反應塔，其特征在于，在反應塔的 內部空間中、優選在反應塔內部空間的底部，設有用于實現氣液兩相在反應塔中的充分混合 的高壓液體分布器和高壓氣體分布器，其中高壓氣體分布器位于反應塔內的底部，和高壓液 體分布器位于高壓氣體分布器的上方。
2.根據權利要求1所述的反應塔，其特征在于，高壓液體分布器為一個或多個，優選2-20 個，更優選3-15個伸入反應塔內部的中空管，管內空間(或內腔)為廢水流通孔道，在每一個 中空管的下側面均開設有多個，優選5～100個，更優選10-80個廢水噴射口。
3.根據權利要求2所述的反應塔，其中高壓液體分布器的廢水噴射口的立體形狀為錐體、 棱臺、圓臺、圓柱體、正方體或者長方體，優選圓臺形式。
4.根據權利要求1-3中任何一項所述的反應塔，其中高壓液體分布器是橫截面為梯形、 三角形、矩形或圓環形的中空管。
5.根據權利要求2-4中任何一項所述的反應塔，其中廢水流通孔道的橫截面是梯形或三 角形或矩形。
6.根據權利要求1-5中任何一項所述的反應塔，其中反應塔的內直徑為200-2500mm， 優選450-1400mm，高度為2-15m，優選4-8m;和/或，伸入反應塔內部的中空管的長度為 反應塔的內直徑的50%～99%，優選70～95%。
7.根據權利要求1-6中任何一項所述的反應塔，其特征在于，高壓氣體分布器是由一個 或多個，優選2-20個，更優選3-15個氣體通道構件、填充在這些氣體通道構件之間的惰性 填料和外圍金屬網組成，其中在該構件的周?chē)虮谏戏植剂硕鄠�(gè)氣體分散孔;優選的是，高 壓氣體分布器的氣體通道構件是在管壁上具有多個氣體分散孔的中空管式氣體通道。
8.根據權利要求7所述的反應塔，其特征在于，高壓氣體分布器內的氣體通道構件的形 狀為錐體、棱臺、圓臺、圓柱體、正方體或者長方體，優選圓柱體。
9.根據權利要求7或8所述的反應塔，其中氣體通道構件的個數為1-20個，更優選2-16 個，優選3-10個;和/或，氣體通道的高度是高壓氣體分布器的高度的40～90%，優選50～80 %。
10.根據權利要求7-9中任何一項的反應塔，其特征在于，氣體通道構件上的氣體分散孔 為圓形、菱形、正方形或者長方形，優選長方形;優選的是，單個氣體通道構件上的氣體分 散孔的個數為1-20個，優選5-10個;和/或，氣體通道上的氣體分散孔為對稱或者不對稱分 布，優選不對稱分布。
11.根據權利要求7-10中任何一項所述的反應塔，其特征在于，惰性填料為規整填料或 者散堆填料，優選散堆填料;優選的是，散堆填料采用陶瓷環、TiO2、SiO2或者活性炭，更 優選陶瓷環或TiO2。
12.根據權利要求7-11中任何一項所述的反應塔，其特征在于，金屬網為Fe、Cu、Ti 或Ni材質，優選為T(mén)i材質網。
13.一種催化濕式氧化處理高濃有機廢水的裝置，其特征在于，其包括權利要求1-12中 任何一項所述的反應塔，用于儲存高濃有機廢水的原水儲罐、高壓泵、過濾器、高壓緩沖罐、 換熱器、空壓機、氣液分離罐，尾氣吸收塔和廢水緩沖罐，其中，原水儲罐通過管道經由高 壓泵依次連接于過濾器、高壓緩沖罐和換熱器，而換熱器再與反應塔的高壓液體分布器連接， 空壓機與高壓氣體分布器的進氣管連接，反應塔的出口經由管道與換熱器連接，然后從換熱 器中引出后再經由管道連接于氣液分離罐，氣液分離罐的氣相出口與尾氣吸收塔連接，氣液 分離罐的液相出口和尾氣吸收塔的水相(或液相)出口連接于廢水緩沖罐。
14.一種催化濕式氧化處理高濃有機廢水的方法，其特征在于，采用權利要求13的催化 濕式氧化處理高濃有機廢水裝置，該方法包括：COD≥5000mg/L的高濃有機廢水依次通過廢 水儲罐、高壓泵、過濾器、高壓緩沖罐、換熱器后，通過高壓液體分布器被分布到反應塔內， 與經過空壓機壓縮并通過高壓氣體分布器分布的高壓空氣在反應塔中接觸并反應，然后進入 到氣液分離罐，分離的氣相通過尾氣吸收塔處理后達標排放，分離的水相通過廢水緩沖罐排 放。
15.根據權利要求14所述的方法，其中高濃有機廢水是COD濃度≥5000mg/L，優選COD 為5000～40000mg/L，更優選10000～35000mg/L的有機廢水。
16.根據權利要求15所述的催化濕式氧化處理高濃有機廢水的方法，其特征在于，在反 應塔中的反應溫度為150～350℃(優選180～280℃)，反應壓力為3-9MPa(優選4～8MPa，例如6 MPa);優選的是，廢水進料量為0.5-5噸/小時(優選1.0-4噸/小時，優選2-3噸/小時);或， 優選的是，進入反應塔內的高壓氣體與高壓液體的體積流量比為30～180:1;優選50～120:1。
說明書
催化濕式氧化處理反應塔及使用該塔處理高濃有機廢水的方法及裝置
技術領域
本發明涉及環境保護和廢水處理技術領域，具體涉及一種催化濕式氧化處理反應塔及使 用該塔處理高濃有機廢水的方法及裝置。
背景技術
我國正面臨水資源危機，隨著經濟的快速發展，廢水排放總量迅速增加，全國2/3的河 流受到污染，已失去飲用水功能。分析現行的廢水治理現狀，不難發現未經處理直接排放和 經過一定處理仍達不到排放標準的工業廢水，很大一部分是難處理的高濃度有機廢水。部分 高濃度難降解有機工業廢水難以得到有效處理，如農藥廢水、染料廢水、皮革廢水和聚氨酯 廢水，因其生物難降解性及其對微生物具有毒害作用，用傳統的微生物法難以得到有效降解， 因此對高濃度難降解廢水治理的技術需求變得日益迫切。國家水體污染控制與治理科技重大 專項把“難降解高濃度有機廢水深度氧化設備開發與產業化”作為國家“十二五”水專項研究重 點，另一方面由于生產工藝不斷革新，工業廢水排放量減小，但濃度增大，因此高濃度廢水 的治理具有普遍性意義。
目前，高濃有機廢水的有效處理方法主要有生化污泥法、焚燒法、超臨界氧化法、催化 濕式氧化法等，其中生化污泥法是采用生物和活性污泥的組合工藝，該工藝出水穩定，工藝 運行成本低，但對廢水條件要求嚴格，適用于可生化性強的廢水，且該工藝占地面積大，產 生的污泥需再處理;焚燒法處理看高效去除廢水中的有機物，但廢水焚燒過程中需要添加助 燃劑，導致處理成本高(業界通常的重油焚燒法需300-400元/噸);超臨界氧化法和徹底去除 廢水中的有機物，但其反應條件苛刻(30-40MPa、400-600℃)，設備投資大，能耗高;催化 濕式空氣氧化法(Catalytic Wet Air Oxidation，簡稱CWAO)是目前世界上處理高濃度、有毒、 有害、生物難降解有機廢水的最佳方法之一，該方法是上世紀八十年代中期在濕式氧化法(簡 稱WAO)基礎上發展起來的一種治理高濃度有機廢水的先進環保技術，是在高溫高壓和催化 劑的作用下，經空氣氧化，使高濃度、難降解污水中的有機物及氨氮分別氧化分解成CO2、 H2O及N2等無害物質的廢水凈化處理技術，廢水通過該技術處理后，BOD可以大幅提高， 從而提高污水可生化降解性能。反應機理如圖1所示。
CWAO技術可應用于聚氨酯行業，如二苯基甲烷二異氰酸酯(簡稱MDI)、異佛爾酮 二異氰酸酯(簡稱IPDI)、聚酯/聚醚多元醇等產品合成，以及其上下游產業鏈相關生產過 程中產生的易燃易爆物質及難生物降解的高濃度工業廢水。此外，該技術還可廣泛用于處 理焦化、制藥、石油化工、紡織印染和有機農藥等產生的高濃有毒、難以用其他方法處理 的工業污水。該技術具有應用范圍廣、凈化效率高、占地面積小、能耗低、二次污染少等 優點，具有廣闊的應用前景。但高壓高溫條件下，氣-液-固三相混合、廢水鹽析導致管線堵 塞、設備腐蝕等問題嚴重制約了該技術的工業化開發和應用。
目前，我國CWAO技術尚處于產業化開發階段，在許多公開的專利和出版物中描述了 其催化劑的制備和研究，例如CN1358567、CN101185887、CN201110427159.8、 CN102040274等，主要研究機構有中科院大連化學物理研究所、同濟大學和清華大學等單 位，其中中科院大連化學物理研究所在催化濕式氧化法用催化劑研究方面處于國內領先地 位，貴金屬-稀土雙金屬催化劑突破了國外單貴金屬催化劑的范圍，所申請的專利已經授權 (授權公告號：1045076)，其性能價格比要優于國外同類催化劑。但是對CWAO裝置開發 的描述方面，僅有少數幾套實驗研究設備的報道。
CN101372371，描述了一種采用CWAO工藝處理垃圾滲透廢水中小分子有機酸和氨 氮的方法，在專利中采用1L高壓釜進行實驗研究，通過反應釜中的快速攪拌來實現氣液固 三相混合反應。該工藝在CWAO工業化放大過程中難以實現，同時反應過程中易發生積炭 而導致催化劑失活。
CN2668621Y，描述了一種實驗室研究階段的滴流床式小型CWAO反應裝置，該裝置 的反應器中增加反沖洗設備，定期沖洗反應器中的催化劑，解決應用過程中，由于鹽垢而 導致催化劑失活的問題，其采用簡單的混合罐進行氣液混合，混合效果有限。該工藝較為 復雜，工業化實現后無法穩定持續運行。
CN203079735U，描述了一種催化濕式氧化處理高COD廢水的裝置，其工藝中采用均相 催化劑進行催化反應，處理后的廢水中含有Cu、Fe、Mn等金屬離子，造成再次污染，需要 進行二次處理，另外裝置中采用管道式的氣液混合器，氣液混合效率低，氧氣無法充分混合 反應，導致廢水COD去除率下降，同時增加運行成本。
上述在文獻中所引用和描述的CWAO工藝，主要通過采用簡單管道或是機械攪拌的形式 進行混合，很難真正實現氣液兩相的充分混合，導致廢水COD的去除率有限，同時考慮到廢 水的復雜性，尤其是實施大規模連續化生產過程中，高溫高壓條件下容易出現廢水鹽析導致 管線及反應器堵塞的問題，使得該技術的工業化應用和推廣受到極大的限制。因此，針對 CWAO處理高濃有機廢水的技術特點，需要開發具有更高混合效率和良好的防堵塞能力的反 應工藝和裝置。
發明內容
本發明的目是提供一種催化濕式氧化處理反應塔及使用該塔處理高濃有機廢水的方法及 裝置，以克服上述現有技術的缺陷。主要是通過增強高溫高壓條件下氣液的混合效果，減少 由于氣液混合不均而導致廢水處理效率下降的現象。特別是在反應塔中使用獨特的高壓氣體 和液體分布器，可以避免由于高溫高壓條件下，高濃廢水鹽析而產生管道或者設備內壁發生 鹽沉積堵塞現象的發生，并且可顯著地簡化工藝流程，以達到CWAO工業化裝置持續穩定、 經濟高效處理高濃有機廢水的目的。
為實現上述目的，本發明的技術方案如下：
1.一種用于利用催化濕式空氣氧化法處理高濃有機廢水的反應塔，其特征在于，其在反 應塔內部空間中、優選在反應塔內部空間的底部，設有用于實現氣液兩相在反應塔(或反應器) 中的充分混合的高壓液體分布器和高壓氣體分布器，其中高壓氣體分布器位于反應塔的底部， 和高壓液體分布器位于高壓氣體分布器的上方。優選，高壓液體分布器可以位于高壓氣體分 布器以上的5cm～100cm，優選5cm～60cm處，更優選位于高壓氣體分布器以上的15cm～40cm 處，但不限于以上列舉的值，例如高壓液體分布器可以位于高壓氣體分布器以上的150cm， 只要能實現氣液兩相在反應塔或反應器中的充分混合即可。
2.根據第1項所述的反應塔，其特征在于，高壓液體分布器為一個或多個(優選2-20 個，更優選3-15個，更優選4-10個，例如5、6、7、8個)伸入反應塔內部的中空管，管內空 間(或內腔)為廢水流通孔道，在每一個中空管的下側面均開設有多個(優選5～100個，更優 選10-80個，進一步優選15-70個，更優選20-50個)廢水噴射口。
3.根據以上2項的反應塔，其中高壓液體分布器的廢水噴射口的立體形狀為錐體、棱臺、 圓臺、圓柱體、正方體或者長方體，優選圓臺形式。
例如，高壓液體分布器的氣體通道構件是橫截面為梯形、三角形、矩形或圓環形的中空 管。
4.根據2或3項的反應塔，其中廢水流通孔道的橫截面是梯形。
廢水流通孔道上開設的廢水噴射口的個數和尺寸沒有特別限制，優選使得廢水大致均勻 地在反應塔中向下分布或向上分布。反應塔的內徑一般為200-2500mm，優選450-1400mm， 高度為2-25m，優選4-12m。優選伸入反應塔內部的中空管的長度為反應塔的內直徑的50 %～99%，優選70～95%，更優選80～90%。廢水流通孔道在伸入反應塔內的近端的內直徑為 10-50mm，優選25-40mm，廢水流通孔道的遠端的內直徑5-40mm，優選15-30mm。優選， 廢水噴射口的直徑(或等效直徑)為1-10mm，更優選2-6mm。
5.根據以上1-4項中任何一項所述的反應塔，其特征在于，高壓氣體分布器可以是大致 均勻分布?xì)怏w的任何高壓氣體分布器。它優選由一個或多個(優選2-20個，更優選3-15個， 更優選4-10個，例如5、6個)氣體通道構件(在該構件的周?chē)虮谏戏植剂硕鄠�(gè)氣體分散孔， 例如在管壁上具有多個氣體分散孔的中空管式氣體通道)、填充在這些氣體通道構件之間的惰 性填料和外圍金屬網組成。高壓氣體進入到高壓氣體分布器中，通過氣體通道構件上的氣體 分散孔和惰性填料，最后經過高壓氣體分布器外部的金屬網進入到反應塔中，與經過高壓液 體分布器進入的廢水混合后，在催化劑床層充分反應。氣體通常在3-10MPa，優選5-8MPa 的壓力下經由高壓氣體分布器進入反應塔中。氣體的流量一般為300L/min～3000L/min，優選 1200L/min～2500L/min。高壓氣體分布器應使得氣體與通過高壓液體分布器分布的液體相向 接觸。高壓氣體(例如空氣)與高壓液體(例如有機廢水)的流量之比一般主要取決于廢水中所含 有機物的濃度和空氣中氧氣的濃度，現有技術中普通技術人員能夠容易地通過計算進行選擇。 優選的是，高壓氣體(即空氣)與高壓液體(例如有機廢水)的流量之比應該使得：按照化學反應 中的化學計量，氧氣的量相對于高壓液體(例如有機廢水)中的有機物的量而言摩爾過量，例 如過量50-600mol%，更優選100-500%，更優選150-300mol%。
6.根據第5項所述的反應塔，其特征在于，高壓氣體分布器內的氣體通道構件的形狀為 錐體、棱臺、圓臺、圓柱體、正方體或者長方體，優選圓柱體。
優選，氣體通道構件的個數為1-20個，更優選2-16個，優選3-10，更優選4-8個。氣體 從氣體通道中的上部或者下部進入，優選從上部進入。優選氣體通道的縱向與塔的縱向一致。 氣體通道的高度是高壓氣體分布器的高度的40～90%，優選50～80%。氣體通道的直徑優選為 10-160mm，更優選為30-80mm。
7.根據5或6項的反應塔，其特征在于，氣體通道上的氣體分散孔為圓形、菱形、正方 形或者長方形，優選長方形;單個氣體通道上的氣體分散孔的個數為1-20個，優選5-10個; 氣體通道上的氣體分散孔為對稱或者不對稱分布，優選不對稱分布。氣體分散孔的等效直徑 優選為1-8mm，更優選為2.5-5mm。
8.根據5-7項中任何一項所述的反應塔，其特征在于，惰性填料為規整填料或者散堆填 料，優選散堆填料;優選的散堆填料采用陶瓷環、TiO2、SiO2或者活性炭等，優選陶瓷環或 TiO2。
9.根據5-7項中任何一項所述的反應塔，其特征在于，金屬網為Fe、Cu、Ti、Ni等材質， 優選為T(mén)i材質網。金屬網的篩眼直徑優選為10～100μm，優選約20～80μm，更優選約50μm。
10.一種催化濕式氧化處理高濃有機廢水裝置，其特征在于，其包括以上1-9中任何一項 所述的反應塔，用于儲存高濃有機廢水的原水儲罐、高壓泵、過濾器、高壓緩沖罐、換熱器、 空壓機、氣液分離罐，尾氣吸收塔和廢水緩沖罐，其中，原水儲罐通過管道經由高壓泵依次 連接于過濾器、高壓緩沖罐和換熱器，而換熱器再與反應塔的高壓液體分布器連接，空壓機 與高壓氣體分布器的進氣管連接，反應塔的出口經由管道與換熱器連接，然后從換熱器中引 出后再經由管道連接于氣液分離罐，氣液分離罐的氣相出口與尾氣吸收塔連接，氣液分離罐 的液相出口和尾氣吸收塔的水相(或液相)出口連接于廢水緩沖罐。
11.一種催化濕式氧化處理高濃有機廢水的方法，其特征在于，采用以上10項的催化濕 式氧化處理高濃有機廢水裝置，COD≥5000mg/L的高濃有機廢水依次通過廢水儲罐、高壓泵、 過濾器、高壓緩沖罐、換熱器后，通過高壓液體分布器被分布到反應塔內，與經過空壓機壓 縮并通過高壓氣體分布器分布的高壓空氣在反應塔中接觸并反應，然后進入到氣液分離罐， 分離的氣相通過尾氣吸收塔處理后達標排放，分離的水相通過廢水緩沖罐排放。其中高濃有 機廢水是指COD濃度≥5000mg/L，例如COD為5000～50000mg/L，例如10000～35000mg/L 的有機廢水。
12.根據第11項所述的催化濕式氧化處理高濃有機廢水的方法，其特征在于，處理廢水 的反應條件為：反應溫度150-350℃(優選180-280℃)，反應壓力3-9MPa(優選4-8MPa，例如 6MPa)，廢水中COD濃度≥5000mg/L，廢水進料量為0.5-5噸/小時(優選1.0-4噸/小時，優選 2-3)，進入反應塔的高壓氣體與高壓液體的體積流量比為30-180:1;優選50-120:1。
采用本專利描述的帶有特殊設計反應塔和高壓氣、液分布器的CWAO工藝后，廢水的 COD處理效果大幅提高，在處理多種體系高濃有機廢水時，COD去除率均大于95%，同時 裝置可持續穩定運行，不會出現因高溫高壓條件下，高濃廢水鹽析而產生管道或者設備內壁 發生鹽沉積堵塞以及設備腐蝕現象的發生，適用于不同體系的多種高濃有機廢水的處理，同 時不受廢水酸堿性、鹽含量的限制。說明采用本發明提供催化濕式氧化處理高濃有機廢水的 方法及裝置，反應塔中氣-液-固三相可充分混合反應，大幅提高廢水的處理效率，同時避免 設備腐蝕、管道堵塞等現象的發生。該方法及裝置顯著地簡化CWAO工藝流程，可持續、高 效處理多種高濃有機廢水，成功實現CWAO處理技術的工業化開發，對該技術在環保領域的 大幅推廣和應用具有非常重要的意義。
