申請日2015.07.22

　　公開(公告)日2015.11.11

　　IPC分類號C02F11/02; C02F3/02

　　摘要

　　本發明公開了一種多功能污泥處理曝氣池，曝氣池池體的中部設有一道水平放置的分離篩網，分離篩網將池體分割成污水區和污泥區，池體的兩端分別設有進料口和排料口，進料口和排料口之間依次設有一級處理裝置、二級處理裝置、三級處理裝置和四級處理裝置，所述的一級處理裝置為垂直攪拌槳，所述的二級處理裝置為橫向攪拌槳，所述的三級處理裝置為通氣圓環，所述的四級處理裝置為T型滅菌臺，垂直攪拌槳和橫向攪拌槳設置在污泥區;本發明通過四套處理裝置和分離篩網的組合作用，在曝氣池中不僅完成對污水和污泥的曝氣處理，同時完成了對污泥和污水的初步分離操作和滅菌操作，方便對污泥和污水進行分別處理，優化了污水和污泥的生產工藝。

　　權利要求書

　　1.一種多功能污泥處理曝氣池，所述的曝氣池為矩形的池體，其特征在于，所述的池體的中部設有一道水平放置的分離篩網，所述的分離篩網將池體分割成污水區和污泥區，所述的池體的兩端分別設有進料口和排料口，進料口和排料口之間依次設有一級處理裝置、二級處理裝置、三級處理裝置和四級處理裝置，所述的一級處理裝置為垂直攪拌槳，所述的二級處理裝置為橫向攪拌槳，所述的三級處理裝置為通氣圓環，所述的四級處理裝置為T型滅菌臺，所述的垂直攪拌槳和橫向攪拌槳設置在污泥區，所述的污泥區和污水區內均設有通氣圓環和T型滅菌臺。

　　2.根據權利要求1所述的多功能污泥處理曝氣池，其特征在于，所述的排料口包括污泥排料口和污水排料口，所述的污泥排料口設置在污泥區的底部，所述的污水排料口設置在污水區的上方。

　　3.根據權利要求1所述的多功能污泥處理曝氣池，其特征在于，所述的一級處理裝置、二級處理裝置、三級處理裝置和四級處理裝置均勻的分布在池體內，相鄰的兩個裝置之間的間距相同。

　　4.根據權利要求1所述的多功能污泥處理曝氣池，其特征在于，所述的通氣圓環為圓環形的通氣管路，圓環形通氣管路的內側均勻分布有多個通氣孔，所述的圓環形通氣管路的垂直高度為池體高度的4/5。

　　5.根據權利要求1所述的多功能污泥處理曝氣池，其特征在于，所述的垂直攪拌槳和橫向攪拌槳的攪拌軸由透明的有機玻璃制成，攪拌軸的中部設有固定的光源組件。

　　6.根據權利要求1所述的多功能污泥處理曝氣池，其特征在于，所述的T型滅菌臺固定安裝在分離篩網的兩側，T型滅菌臺的上表面和下表面內均設有紫外光發光管路。

　　7.根據權利要求1或2或3或4或5或6所述的多功能污泥處理曝氣池，其特征在于，所述的進料口固定安裝在污泥區的池體上。

　　說明書

　　多功能污泥處理曝氣池

　　技術領域

　　本發明涉及污水和污泥的處理工藝領域，尤其涉及一種針對污水和污泥處理的多功能曝氣池。

　　背景技術

　　曝氣池是利用活性污泥法進行污水處理的構筑物。池內提供一定污水停留時間，滿足好氧微生物所需要的氧量以及污水與活性污泥充分接觸的混合條件。曝氣池主要由池體、曝氣系統和進出水口三個部分組成。

　　普通的曝氣池的通過提高污水或者污泥與空氣的接觸時間，以提高整體的裝置的工作效率，但是由于污水處理包含多道操作工藝，因此經過曝氣處理的污水或者污泥需要進行進一步的沉淀和過濾操作，操作較為繁瑣，在曝氣過程中本身需要大量時間，同時再進行沉淀、分離和殺菌操作，多步操作過程中均需要耗費時間，導致整體工藝的操作時間長，最終影響污水或者污泥的處理效率。

　　發明內容

　　針對上述存在的問題，本發明目的在于提供一種對曝氣處理效率高，方便分離，結構簡單具有多種功能的污泥處理曝氣池。

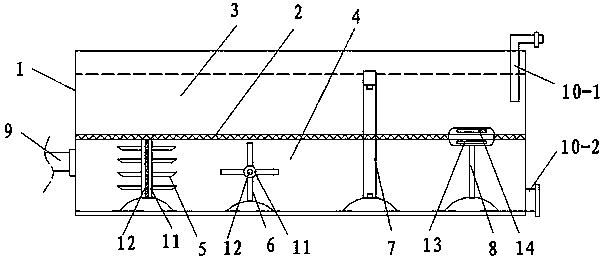

　　為了達到上述目的，本發明采用的技術方案如下：一種多功能污泥處理曝氣池，所述的曝氣池為矩形的池體，所述的池體的中部設有一道水平放置的分離篩網，所述的分離篩網將池體分割成污水區和污泥區，所述的池體的兩端分別設有進料口和排料口，進料口和排料口之間依次設有一級處理裝置、二級處理裝置、三級處理裝置和四級處理裝置，所述的一級處理裝置為垂直攪拌槳，所述的二級處理裝置為橫向攪拌槳，所述的三級處理裝置為通氣圓環，所述的四級處理裝置為T型滅菌臺，所述的垂直攪拌槳和橫向攪拌槳設置在污泥區，所述的污泥區和污水區內均設有通氣圓環和T型滅菌臺。

　　本發明所述的排料口包括污泥排料口和污水排料口，所述的污泥排料口設置在污泥區的底部，所述的污水排料口設置在污水區的上方，通過污泥排料口和污水排料口分別排出污泥和污水，進而完成污泥和污水的初步分離操作，操作簡單，優化了整體的生產線。

　　本發明所述的一級處理裝置、二級處理裝置、三級處理裝置和四級處理裝置均勻的分布在池體內，相鄰的兩個裝置之間的間距相同;四套處理裝置分別用于對污泥和污水進行不同的處理，為了避免不同處理裝置之間的影響，因此四個裝置之間存在一定的安裝間距，方便統一規劃和管理。

　　本發明所述的通氣圓環為圓環形的通氣管路，圓環形通氣管路的內側均勻分布有多個通氣孔，所述的圓環形通氣管路的垂直高度為池體高度的4/5;通過圓環形的通氣管路為曝氣池內的污泥和污水中通入大量帶有氧氣的空氣，方便氧氣與污泥和污水的充分混合，提高了裝置曝氣操作的工作效率。

　　本發明所述的垂直攪拌槳和橫向攪拌槳的攪拌軸由透明的有機玻璃制成，攪拌軸的中部設有固定的光源組件;由于曝氣池下方污泥較多，透光性較差，為了保證污泥區較好的光照效果，通過透明的攪拌軸和光源組件相配合，不僅保證了污泥區和污水區之間的污水可以流通，同時保證了污泥區內的光照效果，提高整體曝氣操作的工作效率。

　　本發明所述的T型滅菌臺固定安裝在分離篩網的兩側，T型滅菌臺的上表面和下表面內均設有紫外光發光管路;通過T型滅菌臺的上表面和下表面分別對污水區和污泥區進行紫外光照射，保證了兩個區域內的滅菌效果，處于曝氣池后段的污泥和污水已經曝氣完成，通過紫外線輔助滅菌，方便對污泥和污水進行下一步的處理。

　　本發明所述的進料口固定安裝在污泥區的池體上;由于進料口通入的為污泥和污水的混合物，為了防止污水區的混入較多的污泥顆粒，不方便污泥和污水的分離操作，選擇直接將污泥和污水的混合物通入污泥區，方便裝置的分離操作。

　　本發明的優點在于：本發明通過四套處理裝置和分離篩網的組合作用，在曝氣池中不僅完成對污水和污泥的曝氣處理，保證了裝置曝氣處理效率，同時完成了對污泥和污水的初步分離操作和滅菌操作，方便對污泥和污水進行分別處理，優化了污水和污泥的生產工藝;整套裝置結構簡單，操作方便，分離效果好，縮減了污泥和污水處理工藝的生產成本，提高了經濟效益。
