　　摘要

　　本實用新型涉及一種反應器，公開了一種用于含汞廢水處理的微量反應器，包括反應器和設置在其頂部的混合器;所述的混合器包括外套管和內管，所述的外套管套在內管外，所述的外套管的下部設有噴頭，所述的外套管的上部設有廢水入口，所述的內管的上部為硫化鈉水溶液入口。本實用新型的微量反應器，加速了除汞化學藥劑在含汞廢水中的混合、傳質和化學反應推動力，能夠有效的進行含汞廢水的處理。

　　權利要求書

　　1.用于含汞廢水處理的微量反應器，其特征在于，包括反應器(2)和 設置在其頂部的混合器(1);

　　所述的混合器(1)包括外套管(101)和內管(102)，所述的外套管 (101)套在內管(102)外，所述的外套管(101)的下部設有噴頭(103)， 所述的外套管(101)的上部設有廢水入口(104)，所述的內管(102)的 上部為硫化鈉水溶液入口(105)。

　　2.根據權利要求1所述的用于含汞廢水處理的微量反應器，其特征在 于，所述的噴頭(103)的中部設有喉管(106)。

　　3.根據權利要求1所述的用于含汞廢水處理的微量反應器，其特征在 于，所述的外套管(101)橫截面面積與所述的內管(102)橫截面面積之 比為：外套管(101)橫截面面積∶內管(102)橫截面面積=1∶0.001～0.01。

　　4.根據權利要求3所述的用于含汞廢水處理的微量反應器，其特征在 于，外套管(101)橫截面面積∶喉管(106)橫截面面積=1∶0.001～0.005。

　　5.根據權利要求1所述的用于含汞廢水處理的微量反應器，其特征在 于，所述的內管與外套管的下端之間設有間距L，所述的間距L為5～20mm。

　　6.根據權利要求1所述的用于含汞廢水處理的微量反應器，其特征在 于，所述的噴頭的噴射角度α為55～65°。

　　7.根據權利要求1所述的用于含汞廢水處理的微量反應器，其特征在 于，所述的噴頭的端部的直徑小于等于外套管的直徑。

　　說明書

　　用于含汞廢水處理的微量反應器

　　技術領域

　　本實用新型涉及一種反應器。

　　背景技術

　　汞是一種銀白色的液體金屬，汞及其化合物都是有毒物質，可以通過 各種途徑侵入人或動物體內，它的毒性是累積的，其中無機汞主要積聚于 內臟，少量積聚于腦髓、皮膚和其他部分。汞的中毒表現一般多為慢性中 毒，汞主要影響人和動物的中樞神經。含汞達0～0.02mg/L的水能使魚類 中毒，達0.03mg/L能使水生蟲類中毒，而人飲用含汞50mg/L的水會中毒 致死。

　　由于汞具有一些特殊的物理、化學性能，所以廣泛的應用在化工和石 油化學工業、制藥、紙漿、造紙、電器、電子、儀表等工業部門，其中氯 堿化工采用的水銀電解技術、PVC行業所采用的含汞觸媒、低汞觸媒都屬 于汞及其化合物的應用。

　　汞及其化合物以"三廢"形式進入環境，成為重要的污染物之一，其中含 汞廢水主要來源于氯堿工業、塑料工業、皮毛加工和制藥等“三廢”排放及含 汞有機殺菌劑的使用等。

　　常用的含汞廢水處理技術有硫化物沉淀法、混凝法、活性炭吸附法、 離子交換法、還原過濾法、微生物濃集法和羊毛吸附法等。

　　硼酸鈉是一種非金屬還原劑，它與汞離子反應后主要生成單質汞和偏 硼酸、放出氫氣。每kg的NaBH4可反應回收2kg的單質汞。

　　凡是氧化還原電位低于Hg2+的金屬單質，如Cu、Zn、Fe、Mn、Mg、 Al等，均可與廢水中的Hg2+離子發生置換反應，以鐵為例，將鐵屑裝成填 料塔，當含汞廢水通過填料塔的鐵屑床層時將發生如下反應：

　　Fe+Hg2+=Fe2++Hg↓

　　置換反應的速率與廢水的pH值、溫度、金屬的純度、金屬單質與廢水 的接觸面積等因素有關。但有機汞不能用金屬直接還原、置換，通常用氧 化劑(如氯)先將其破壞，轉化為無機汞，然后再用金屬置換。

　　硫化物沉淀法是目前廣泛被采用的一種高效能的除汞方法，如果廢水 中有過量的S2-離子時，可通過投加硫酸亞鐵(FeSO4)與過量的S2-離子生 成硫化鐵沉淀。

　　投加一部分Fe2+，能與廢水中的OH-離子結合生成Fe(OH)2或氧化后 生成Fe(OH)3，對數量少而微小的HgS懸浮微粒，起共同沉淀和凝聚沉降 作用。投加FeSO4后，不會影響HgS的優先沉淀。因為生成的FeS的溶度 積(Ksp=3.7x10-19)比HgS的溶度積大億萬倍。在實際生產中，先用石灰調 節pH=8～9，廢水呈堿性，再加FeSO4。采用硫化鈉沉淀法除汞，使廢水中 汞量降至1～0.1mg/L，可采取鐵屑過濾、活性炭吸附、凝聚劑沉淀等，使 廢水中含汞量降至0.05～0.01mg/L以下。

　　目前國內最常用的吸附劑是活性炭，靜態吸附，先沉淀，后吸附。

　　離子交換法，將幾種樹脂裝柱組成廢水凈化系列，這樣含汞廢水通過 幾個交換柱后，出水中檢不出汞。但樹脂吸附飽和后存在解吸再生的問題， 且報廢的樹脂目前也沒有很好的處理手段。

　　凝聚沉淀法，采用石灰作為凝聚劑，向含汞廢水中投加石灰，生成 Ca(OH)2，Ca(OH)2對汞有凝聚吸附作用，在有三價鐵離子存在的情況下， 效果更好。用硫酸鋁作凝聚劑處理含汞廢水，效果也較好。經凝聚沉淀后， 出水水質含汞量可降到0.05mg/L以下。

　　溶劑萃取法及其它方法，目前，國外有采用三異辛胺一二甲苯對含汞 廢水進行萃取，經萃取后，萃取汞后的萃取劑，采用非酸性鹽類反萃取， 以回收汞。此外，國外采用微生物回收汞、電解法回收汞、鐵氧體沉淀法 除汞、硫化物沉淀—浮選分離法除汞，國內正在研究的有轉化法除汞、含 腐植酸煤吸附法除汞等。

　　目前所采用的含汞廢水處理方法都存在一定的技術問題，如還原法、 硫化物沉淀法、混凝沉淀法等均無法達到出水含汞≤0.001～0.002mg/L的指 標，根據HgS的Ksp值可以看出，采用硫化法反應之后，廢水的殘余Hg2+完全可以達到0.001～0.002mg/L以下，但就目前已經使用的硫化法案例來 看，出水達不到0.001～0.002mg/L以下的原因主要有兩個：

　　(1)硫化鈉精制劑的擴散速度不夠：

　　含汞廢水中的Hg2+濃度一般都很低，如用濃度相當?shù)牧蚧�鈉溶液與廢 水反應，處理后廢水的總水量將會增大很多，為了避免出現這種情況，多 將硫化鈉濃度配制的較高，使之不影響含汞廢水的總水量，因此硫化鈉精 制劑的濃度多為Hg2+離子的數百倍數千倍，硫化鈉精制劑的體積也就是含 汞廢水的數百分之一或數千分之一，當少量的高濃度硫化鈉溶液加入到大 量的含汞廢水中以后，如何使硫化鈉快速分散、不至于局部過量等就變得 十分重要。

　　(2)反應形成的硫化汞未能有效分離

　　由于硫化汞顆粒非常細小，無論是采用混凝沉降還是活性炭吸附，對 于細小的硫化汞顆粒都不是最理想的。

　　目前各企業普遍采用硫化法除汞，但受廢水汞濃度所限，反應一般較 難控制，且形成的硫化汞顆粒難以有效分離，最終導致處理后產水中汞含 量勉強達到0.005mg/L。新的環保法對含汞廢水的處理制定了更高的標準， 要求產水Hg≤0.002mg/L，看上去由0.005mg/L降至0.002mg/L差別不大， 但由于反應是在ppb數量級，已經完全進入微量反應的范疇，反應難度更 大。

　　而目前常規的方法，難以達到國家規定的排放標準。

　　實用新型內容

　　本實用新型的目的是提供一種用于含汞廢水處理的微量反應器，以克 服現有技術存在的缺陷。

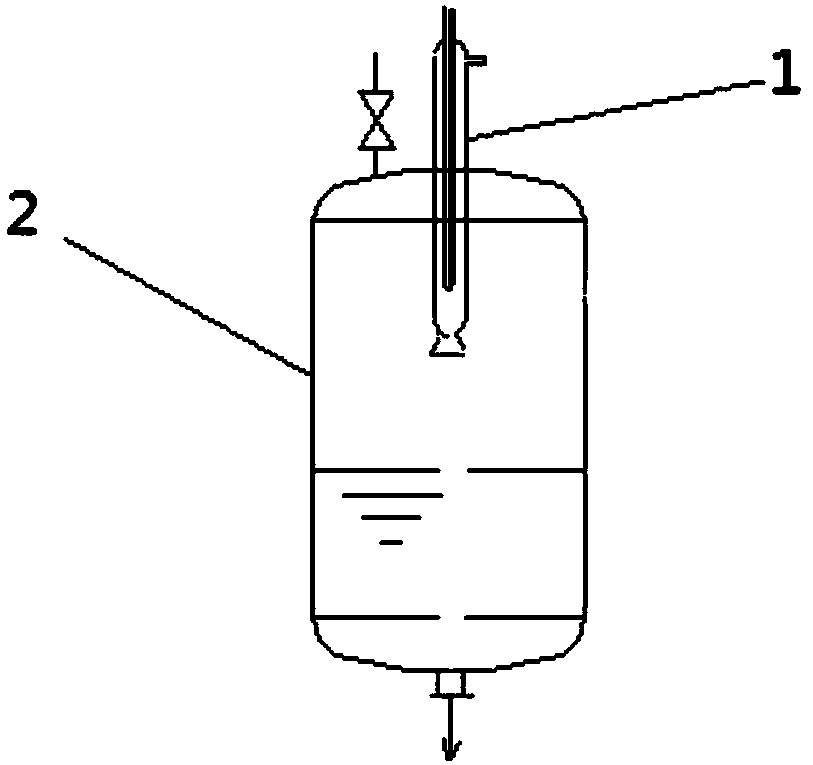

　　本實用新型的用于含汞廢水處理的微量反應器，包括反應器和設置在 其頂部的混合器;

　　所述的混合器包括外套管和內管，所述的外套管套在內管外，所述的 外套管的下部設有噴頭，所述的外套管的上部設有廢水入口，所述的內管 的上部為硫化鈉水溶液入口。

　　本實用新型的微量反應器，加速了除汞化學藥劑在含汞廢水中的混合、 傳質和化學反應推動力，能夠有效的進行含汞廢水的處理。
