申請日2015.09.28

　　公開(公告)日2016.05.25

　　IPC分類號C02F11/18

　　摘要

　　本實用新型涉及一種微波加熱處理含油污泥炭化裝置，包括微波箱體、箱蓋、內槽、透氣槽;微波箱體整體截面呈矩形;內槽設置在該微波箱體內;箱蓋可旋轉的安置在微波箱體上;透氣槽分布于微波箱體四周;還包括內箱體，該內箱體可拆卸的設置于內槽內;內箱體包括用于工作室和排氣口，排氣口與工作室連通;微波箱體具有雙層防泄漏外殼，內層由不銹鋼制作，外層采用碳纖維復合材料;透氣槽呈矩形狀，且陣列分布;內箱體內襯多晶莫來石纖維板;工作室工作溫度為600-650℃。本實用新型采用的是一種微波加熱處理含油污泥炭化裝置，工作環境穩定，加熱迅速。

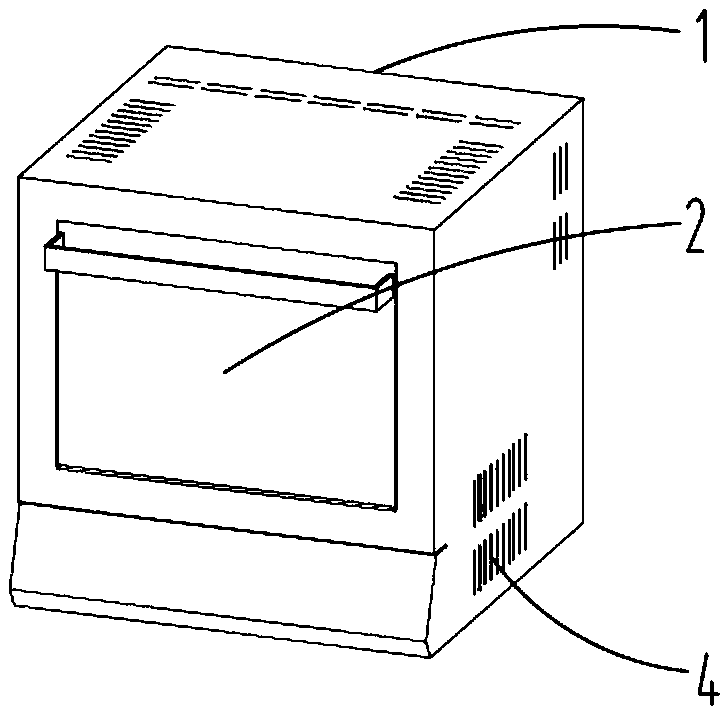

　　摘要附圖



　　權利要求書

　　1.一種微波加熱處理含油污泥炭化裝置，包括微波箱體(1)、箱蓋(2)、內槽(3)、透氣槽(4);所述微波箱體(1)整體截面呈矩形;所述內槽(3)設置在該微波箱體(1)內，所述微波箱體(1)對所述內槽(3)中的物質進行微波加熱;所述箱蓋(2)可旋轉的安置在微波箱體(1)上;所述透氣槽(4)分布于微波箱體(1)四周，用于散熱;其特征在于：還包括內箱體(5)，該內箱體(5)可拆卸的設置于內槽(3)內;所述內箱體(5)包括用于處理含油污泥的工作室(6)和排氣口(7)，該排氣口(7)與所述工作室(6)連通。

　　2.如權利要求1所述的一種微波加熱處理含油污泥炭化裝置，其特征在于：所述微波箱體(1)具有雙層防泄漏外殼，內層由不銹鋼制作，外層采用碳纖維復合材料。

　　3.如權利要求1所述的一種微波加熱處理含油污泥炭化裝置，其特征在于：所述透氣槽(4)呈矩形狀，且陣列分布。

　　4.如權利要求1所述的一種微波加熱處理含油污泥炭化裝置，其特征在于：所述內箱體(5)內襯多晶莫來石纖維板(5a)。

　　5.如權利要求1所述的一種微波加熱處理含油污泥炭化裝置，其特征在于：所述工作室(6)工作溫度為600-650℃。

　　說明書

　　一種微波加熱處理含油污泥炭化裝置

　　技術領域

　　本實用新型涉及含油污泥處理技術領域，尤其涉及一種微波加熱處理含油污泥炭化裝置。

　　背景技術

　　煉油廠污水處理中產生的隔油池底泥、浮選池浮渣、原油罐底泥等俗稱“三泥”。油田含油污泥的組成成分極其復雜，是一種極穩定的懸浮乳狀液體系，除自身含有大量老化原油、蠟質、瀝青質、膠體等，還包括生產過程中投加的大量凝聚劑、緩蝕劑、阻垢劑等水處理劑。污泥還含有大量的病原菌、寄生蟲(卵)、重金屬、放射性元素等難降解的有毒有害物質，這對人類的健康和自然環境都是一個極大的危害。一般處理含油污泥的生物處理方法分兩類:一是向含油污泥中投加營養物質實現對污染物的降解。二是向含油污泥中投加高效降解石油烴的微生物菌劑。此技術節省能耗，但技術尚未成熟，且廢渣、廢水有待處理。而熱解技術是目前國外廣泛用于含油污泥無害化處理的手段，是一種改型的污泥高溫處理工藝。油泥在絕氧條件下加熱到一定溫度使烴類及有機物解吸，烴熱解后剩余泥渣、烴類可以回收利用，實現了資源化和能量的循環利用。同時，由于熱解處于中低溫還原氛圍下，所以不易有二噁英等有害物質生成，且有利于回收油質量的提高，也有利于重金屬的穩定化作用。但熱解技術含油污泥需在600-650℃的工作環境下炭化處理30min-45min，在現有設備中，加熱不穩定，溫度控制較難，工作室反應效果差，且加熱時消耗大量能源。

　　實用新型內容

　　本實用新型的目的是針對現有技術的不足之處，提供一種微波加熱處理含油污泥炭化裝置，該方法處理含油污泥時，工作環境穩定，加熱速度快，額外損耗能源少。

　　一種微波加熱處理含油污泥炭化裝置，包括微波箱體、箱蓋、內槽、透氣槽;所述微波箱體整體截面呈矩形;所述內槽設置在該微波箱體內，所述微波箱體對所述內槽中的物質進行微波加熱;所述箱蓋可旋轉的安置在微波箱體上;所述透氣槽分布于微波箱體四周，用于散熱;

　　還包括內箱體，該內箱體可拆卸的設置于內槽內;所述內箱體包括用于處理含油污泥的工作室和排氣口，該排氣口與所述工作室連通。

　　作為改進，所述微波箱體具有雙層防泄漏外殼，內層由不銹鋼制作，外層采用碳纖維復合材料。

　　作為改進，所述透氣槽呈矩形狀，且陣列分布，散熱透氣效果好。

　　作為又一改進，所述內箱體內襯多晶莫來石纖維板，耐高溫，穩定性好。

　　作為更進一步改進，所述工作室工作溫度為600-650℃。

　　本實用新型的有益效果：本實用新型提供的是一種微波加熱處理含油污泥炭化裝置，四周遍布透氣槽，散熱透氣效果好，內箱體采用多晶莫來石纖維板，耐高溫，不易被破壞。微波提供熱源，能夠快速的提供一個穩定的工作環境，使工作室內的炭化反應效果良好，能源利用率高，且不受氣溫影響，適用范圍廣。
