申請日2015.09.30

　　公開(公告)日2017.01.11

　　IPC分類號C02F11/12; B01F7/18

　　摘要

　　本發明涉及一種污泥濃縮處理設備的超聲波攪拌裝置，包括安裝于攪拌筒體中的攪拌軸、設置于攪拌筒體頂部并與攪拌軸連接的攪拌電機，攪拌軸上帶有攪拌葉片，所述攪拌軸帶有軸向通孔，攪拌葉片帶有與所述軸向通孔連通的中空腔，所述軸向通孔及中空腔中安裝有超聲波傳導介質，超聲波傳導介質與超聲波發生器連接。本發明采用超聲波分離式攪拌，將機械攪拌與超聲波分離相結合，大大加快了污泥的攪拌速度，提高攪拌效果。

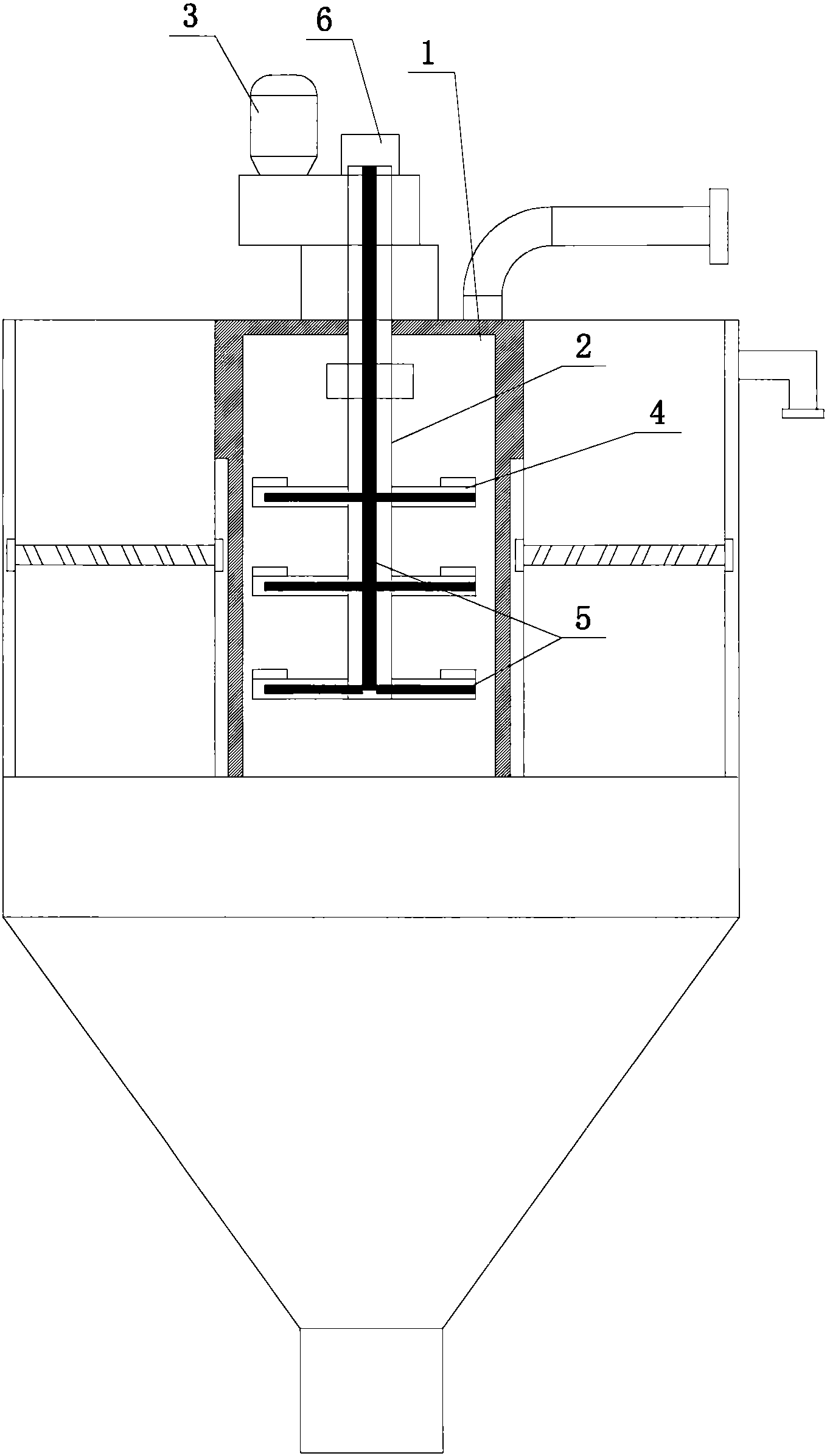

　　摘要附圖



　　權利要求書

　　1.一種污泥濃縮處理設備的超聲波攪拌裝置，包括安裝于攪拌筒體(1)中的攪拌軸(2)、設置于攪拌筒體(1)頂部并與攪拌軸(2)連接的攪拌電機(3)，攪拌軸(2)上帶有攪拌葉片(4)，其特征在于：所述攪拌軸(2)帶有軸向通孔，攪拌葉片(4)帶有與所述軸向通孔連通的中空腔，所述軸向通孔及中空腔中安裝有超聲波傳導介質(5)，超聲波傳導介質(5)與超聲波發生器(6)連接。

　　說明書

　　污泥濃縮處理設備的超聲波攪拌裝置

　　技術領域

　　本發明涉及環保設備技術領域，特別涉及污泥濃縮處理裝置。

　　背景技術

　　城市污水處理過程中，給水凈化水處理所產生的污泥含水率一般為99.3%～99.7%，活性污泥一般為99.2%～99.6%，混合污泥一般為97%～98%。。城市污泥的特點是固體物體少水分大，為此，污泥脫水前需要經過濃縮處理，以降低污泥的含水率，使污泥體積減少便于污泥的脫水處理。

　　傳統的污泥濃縮方式可分為重力濃縮、氣浮濃縮和離心濃縮等三種方式。重力濃縮是利用沉降原理濃縮污泥，分為間隙式和連續式;氣浮濃縮是細小的汽泡使污泥顆粒的密度小于水而上浮，并得到濃縮;離心濃縮是利用污泥中固相、液相的密度不同，在高速旋轉中受到不同的離心力而使兩者分離，達到濃縮的目的。現有的污泥離心濃縮處理裝置中，污泥水經過攪拌裝置攪拌后再濃縮排出，過濾后的水自然溢流排出。現有的攪拌裝置的攪拌效率低，攪拌效果不佳。

　　發明內容

　　本申請人針對現有技術的上述缺點，進行研究和改進，提供一種污泥濃縮處理設備的超聲波攪拌裝置，其采用超聲波分離與機械攪拌相結合，大大提高污泥的攪拌效率。

　　為了解決上述問題，本發明采用如下方案：

　　一種污泥濃縮處理設備的超聲波攪拌裝置，包括安裝于攪拌筒體中的攪拌軸、設置于攪拌筒體頂部并與攪拌軸連接的攪拌電機，攪拌軸上帶有攪拌葉片，所述攪拌軸帶有軸向通孔，攪拌葉片帶有與所述軸向通孔連通的中空腔，所述軸向通孔及中空腔中安裝有超聲波傳導介質，超聲波傳導介質與超聲波發生器連接。

　　本發明的技術效果在于：

　　本發明采用采用超聲波分離式攪拌，將機械攪拌與超聲波分離相結合，大大加快了污泥的攪拌速度，提高攪拌效果。
