申請日2015.09.30
公開(公告)日2017.01.11
IPC分類號C02F11/12
摘要
本發明涉及一種污泥濃縮處理設備的新型過濾盤，包括安裝于濃縮沉降筒體中并套置于攪拌筒體外壁的過濾盤，攪拌筒體帶有進料管，所述過濾盤上均布有過濾孔，過濾盤通過連桿與濃縮沉降筒體頂部的凸輪驅動裝置連接，連桿與濃縮沉降筒體的頂部之間安裝有彈簧;所述凸輪驅動裝置包括與連桿上端滾輪滾動觸接的凸輪，凸輪由升降電機驅動;所述進料管上安裝有流量檢測計，流量檢測計與升降電機的控制器電連接，流量檢測計檢測進料管中的流量信號通過控制器控制升降電機的轉速。

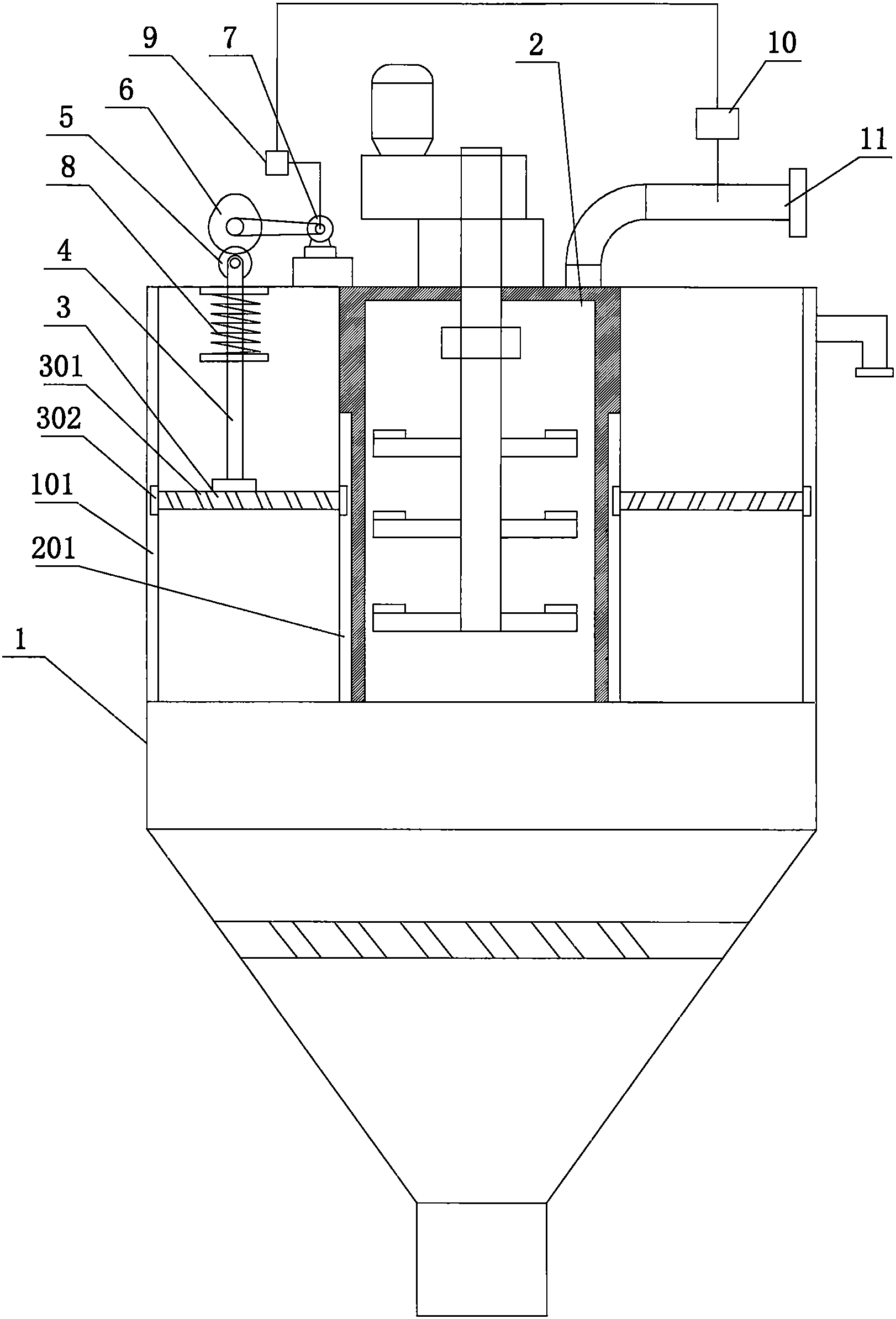

摘要附圖
權利要求書
1.一種污泥濃縮處理設備的新型過濾盤，包括安裝于濃縮沉降筒體(1)中并套置于攪拌筒體(2)外壁的過濾盤(3)，攪拌筒體(2)帶有進料管(11)，其特征在于：所述過濾盤(3)上均布有過濾孔(301)，過濾盤(3)通過連桿(4)與濃縮沉降筒體(1)頂部的凸輪驅動裝置連接，連桿(4)與濃縮沉降筒體(1)的頂部之間安裝有彈簧(8);所述凸輪驅動裝置包括與連桿(4)上端滾輪(5)滾動觸接的凸輪(6)，凸輪(6)由升降電機(7)驅動;所述進料管(11)上安裝有流量檢測計(10)，流量檢測計(10)與升降電機(7)的控制器(9)電連接，流量檢測計(10)檢測進料管(11)中的流量信號通過控制器(9)控制升降電機(7)的轉速。
2.按照權利要求1所述的污泥濃縮處理設備的新型過濾盤，其特征在于：所述攪拌筒體(2)的外壁設置有第一豎直滑槽(201)，濃縮沉降筒體(1)的內壁設置第二豎直滑槽(101)，過濾盤(3)的內外圈帶有滑動設置于所示第一豎直滑槽(201)與第二豎直滑槽(101)中的滑塊(302)。
說明書
污泥濃縮處理設備的新型過濾盤
技術領域
本發明涉及環保設備技術領域，特別涉及污泥濃縮處理裝置。
背景技術
城市污水處理過程中，給水凈化水處理所產生的污泥含水率一般為99.3%～99.7%，活性污泥一般為99.2%～99.6%，混合污泥一般為97%～98%。。城市污泥的特點是固體物體少水分大，為此，污泥脫水前需要經過濃縮處理，以降低污泥的含水率，使污泥體積減少便于污泥的脫水處理。
傳統的污泥濃縮方式可分為重力濃縮、氣浮濃縮和離心濃縮等三種方式。重力濃縮是利用沉降原理濃縮污泥，分為間隙式和連續式;氣浮濃縮是細小的汽泡使污泥顆粒的密度小于水而上浮，并得到濃縮;離心濃縮是利用污泥中固相、液相的密度不同，在高速旋轉中受到不同的離心力而使兩者分離，達到濃縮的目的。現有的污泥離心濃縮處理裝置中，污泥水經過攪拌裝置攪拌后再濃縮排出，過濾后的水自然溢流排出。濃縮污泥及沉淀后的水自然排出，其排出效率低，污泥濃縮速度慢，整個濃縮處理裝置的效率較低。
發明內容
本申請人針對現有技術的上述缺點，進行研究和改進，提供一種污泥濃縮處理設備的新型過濾盤，其采用上下往復壓板結構，加速污泥濃縮過程，大大提高污泥處理效率。
為了解決上述問題，本發明采用如下方案：
一種污泥濃縮處理設備的新型過濾盤，包括安裝于濃縮沉降筒體中并套置于攪拌筒體外壁的過濾盤，攪拌筒體帶有進料管，所述過濾盤上均布有過濾孔，過濾盤通過連桿與濃縮沉降筒體頂部的凸輪驅動裝置連接，連桿與濃縮沉降筒體的頂部之間安裝有彈簧;所述凸輪驅動裝置包括與連桿上端滾輪滾動觸接的凸輪，凸輪由升降電機驅動;所述進料管上安裝有流量檢測計，流量檢測計與升降電機的控制器電連接，流量檢測計檢測進料管中的流量信號通過控制器控制升降電機的轉速。
作為上述技術方案的進一步改進：
所述攪拌筒體的外壁設置有第一豎直滑槽，濃縮沉降筒體的內壁設置第二豎直滑槽，過濾盤的內外圈帶有滑動設置于所示第一豎直滑槽與第二豎直滑槽中的滑塊。
本發明的技術效果在于：
本發明采用過濾盤對污泥水的輔助擠壓作用，利于攪拌后的污泥進一步得到分散，從而利于過濾排出和濃縮沉淀，提高濃縮處理效率;采用流量檢測計實時檢測進料管的流量，并根據流量信號控制過濾盤的升降動作頻率，無需人為手動調節，其智能化高、節省人工成本。
