申請日2015.09.30

　　公開(公告)日2016.04.27

　　IPC分類號C02F9/04; C02F1/66; C02F1/52; C02F1/00; C02F103/16

　　摘要

　　一種盤條酸洗污水處理設備，由污水池、中和反應池、絮凝池、清水池四個裝置組成，所述污水池上部設有溫度計報警裝置，內部池壁設有二氧化氮自動報警裝置，四周角部設有自動噴霧水裝置;所述中和反應池通過耐腐蝕管道與污水池相連，所述中和反應池上部設有PH計，內部池壁設有自動加藥箱;所述絮凝池通過耐腐蝕管道與中和調節池相連，內部池壁設有絮凝劑加入裝置;所述清水池通過耐腐蝕管道與絮凝池相連，池壁中央設有活性炭過濾器。

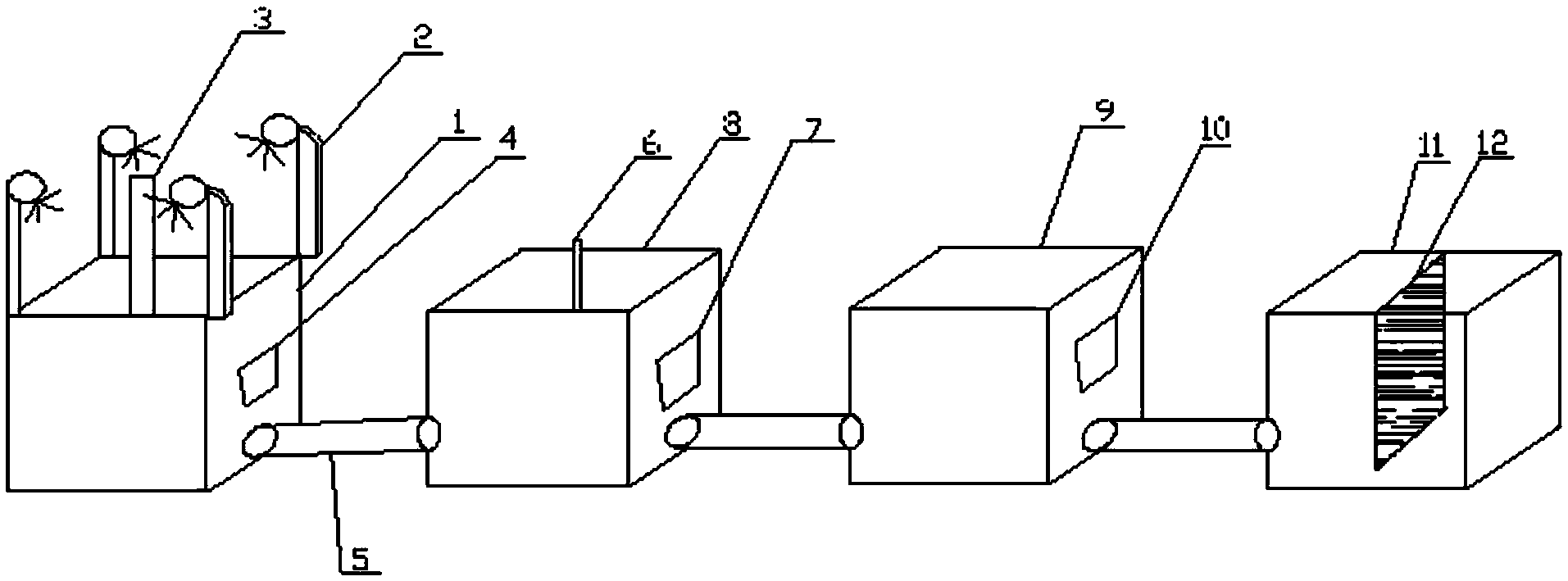

　　摘要附圖



　　權利要求書

　　1.一種盤條酸洗污水處理設備，其特征在于：由污水池(1)、中和反應池(8)、絮凝池(9)、清水池(11)四個裝置組成，所述污水池(1)上部設有溫度計報警裝置(3)，內部池壁設有二氧化氮自動報警裝置(4)，四周角部設有自動噴霧水裝置(2);所述中和反應池(8)通過耐腐蝕管道(5)與污水池(1)相連，所述中和反應池(8)上部設有PH計(6)，內部池壁設有自動加藥箱(7);所述絮凝池(9)通過耐腐蝕管道(5)與中和調節池(8)相連，內部池壁設有絮凝劑加入裝置(10);所述清水池(11)通過耐腐蝕管道(5)與絮凝池(9)相連，池壁中央設有活性炭過濾器(12)。

　　說明書

　　一種盤條酸洗污水處理設備

　　技術領域

　　本實用新型涉及盤條酸洗污水處理設備領域，具體涉及一種盤條酸洗污水處理設備。

　　背景技術

　　現今盤條酸洗污水處理設備著重水的處理，但沒有強調水處理循環過程的時間及盤條酸洗污水在溫度高時揮發出的二氧化氮及二氧化硫有毒氣體對人體危害。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的不足，提供一種盤條酸洗污水處理設備,降低污水溫度，減少有害氣體揮發，減少水處理循環過程時間。

　　本實用新型解決其技術問題是采取以下技術方案實現的：一種盤條酸洗污水處理設備，由污水池、中和反應池、絮凝池、清水池四個裝置組成，所述污水池上部設有溫度計報警裝置，內部池壁設有二氧化氮自動報警裝置，四周角部設有自動噴霧水裝置;所述中和反應池通過耐腐蝕管道與污水池相連，所述中和反應池上部設有PH計，內部池壁設有自動加藥箱;所述絮凝池通過耐腐蝕管道與中和調節池相連，內部池壁設有絮凝劑加入裝置;所述清水池通過耐腐蝕管道與絮凝池相連，池壁中央設有活性炭過濾器。

　　本實用新型的有益效果是：

　　1、本實用新型改進的自動噴霧水裝置可以在溫度計報警裝置的報警聲中自動噴霧水，降低污水溫度，減少二氧化氮及二氧化硫有害氣體揮發。

　　2、本實用新型改進的自動噴霧水裝置可以在溫度計報警裝置的報警聲中自動噴霧水減少污水自身降溫時間，減少水處理循環過程時間，對污水的利用效率增大。

　　3、本實用新型的自動加藥裝置可以根據污水處理過程中的PH計的示數自動加入中和試劑，操作智能化，簡單化。

　　4、本實用新型的耐腐蝕管道材質為不銹鋼，增加了設備的使用壽命
