申請日2015.11.09

　　公開(公告)日2016.08.24

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種高污染廢水高效處理系統，涉及一種高污染廢水高效處理系統，所述氣浮池之后依次連接有快速催化反應器和自旋快速沉淀池，所述快速催化反應器和自旋快速沉淀池還設置有加藥裝置。本實用新型的作用是：占地面積小，停留時間短，流程靈活可控，污水處理效率高，大幅度降低污水色度和COD，有機物去除率達40%～50%，而且將難生化降解物質降解為小分子物質，提高廢水可生化性，為后續二級生化處理提供良好反應條件。

　　權利要求書

　　1.一種高污染廢水高效處理系統，包括氣浮池，其特征在于：所述氣浮池之后依次連接有快速催化反應器和自旋快速沉淀池，所述快速催化反應器和自旋快速沉淀池還設置有加藥裝置;所述快速催化反應器包括安裝在反應器主體內的射流旋混布水器(2)、填料層(11)和孔板(3)，所述射流旋混布水器(2)設置在填料層(11)的上方且連接至第一污水進水口(1)，所述第一污水進水口(1)連接至氣浮池，所述孔板(3)設置在填料層(11)的下方，孔板(3)的下方為第一污水排水口(6)。

　　2.根據權利要求1所述的高污染廢水高效處理系統，其特征在于：所述自旋快速沉淀池包括絮凝懸浮區(16)、集泥區(18)和清水區(20)，所述絮凝懸浮區(16)呈圓筒形，其底部設有底板(15)，底板(15)的下方為第二污水進水管(14)，所述第二污水進水管(14)連接至第一污水排水口(6);所述清水區(20)由錐筒(21)構成并安裝在絮凝懸浮區(16)的上方，有排水管(17)連接至清水區(20)的頂部;所述集泥區(18)設置在絮凝懸浮區(16)的中心位置且上部開口，有排泥管(19)連接至集泥區(18)的底部。

　　3.根據權利要求1所述的高污染廢水高效處理系統，其特征在于：所述孔板(3)是由拖板(13)中部搭建工字鋼橫梁(4)而成，工字鋼橫梁(4)的底部由無縫管(5)支撐。

　　4.根據權利要求1所述的高污染廢水高效處理系統，其特征在于：所述快速催化反應器還設有反沖洗系統，所述反沖洗系統由反沖洗進水口(12)、反沖洗空氣進氣口(7)、反沖洗收水堰(8)和反沖洗出水口(9)構成，所述反沖洗進水口(12)和反沖洗空氣進氣口(7)均連接至孔板(3)的下方，所述反沖洗收水堰(8)設置在填料層(11)的上方并和反沖洗出水口(9)相連，反沖洗水和空氣通過孔板(3)上的小孔向上噴射，經填料層(11)后，反沖洗水由反沖洗收水堰(8)收集并從反沖洗出水口(9)排除。

　　5.根據權利要求1所述的高污染廢水高效處理系統，其特征在于：所述快速催化反應器的主體側壁上設有供孔板(3)維護更換的維護孔(10)。

　　6.根據權利要求1所述的高污染廢水高效處理系統，其特征在于：所述孔板(3)上均布有直徑為10-15mm的小孔，孔橫向與縱向間距均為90-110mm。

　　說明書

　　高污染廢水高效處理系統

　　技術領域

　　本實用新型涉及污水預處理技術領域，尤其涉及一種高污染廢水高效處理系統。

　　背景技術

　　污水預處理工藝是污水處理工藝中不可或缺的一個環節。常用污水預處理工藝包括：格柵、預沉、混凝、過濾、氣浮、水解酸化等。其中，預沉即大容積，低流速的自然沉淀處理，如沉沙池、初沉池;混凝是利用鐵鹽，鋁鹽，等高分子混凝劑，與水中的雜質通過絮凝和架橋作用生成大顆粒沉淀物;過濾：被處理水，流經裝有特殊過濾材料裝置，如各種濾池等，截留水中雜質，予以去除。經常見污水預處理工藝處理，可以使水的懸浮物、色度、膠體物、揮發性物質等雜志降低到一定程度，但是對COD、BOD的去除效果差，而且對難生化降解的污水處理效率很低。

　　實用新型內容

　　本實用新型的目的在于提供一種高污染廢水高效處理系統，解決現有的污水處理系統對COD、BOD的去除效果差，而且對難生化降解的污水處理效率很低的問題。

　　為解決上述問題，本實用新型所采取的技術方案是：

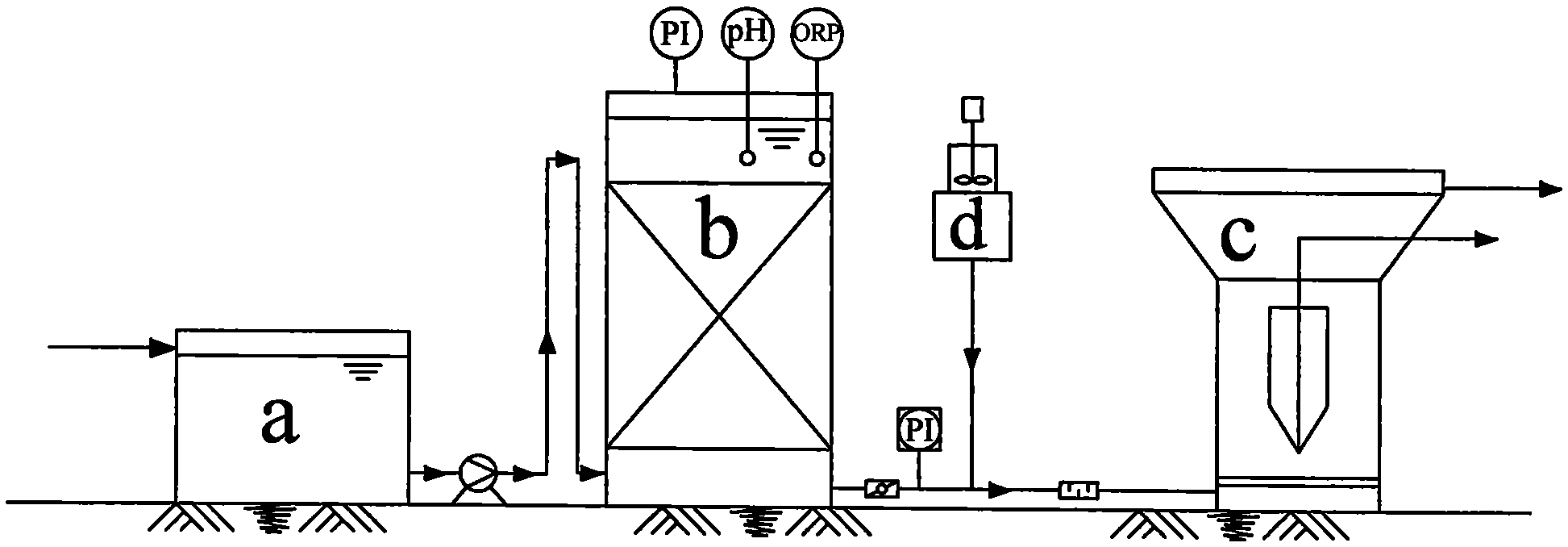

　　一種高污染廢水高效處理系統，包括氣浮池，所述氣浮池之后依次連接有快速催化反應器和自旋快速沉淀池，所述快速催化反應器和自旋快速沉淀池還設置有加藥裝置。

　　進一步的，所述快速催化反應器包括安裝在反應器主體內的射流旋混布水器、填料層和孔板，所述射流旋混布水器設置在填料層的上方且連接至第一污水進水口，所述第一污水進水口連接至氣浮池，所述孔板設置在R填料層的下方，孔板的下方為第一污水排水口。

　　進一步的，所述自旋快速沉淀池包括絮凝懸浮區、集泥區和清水區，所述絮凝懸浮區呈圓筒形，其底部設有底板，底板的下方為第二污水進水管，所述第二污水進水管連接至第一污水排水口;所述清水區由錐筒構成并安裝在絮凝懸浮區的上方，有排水管連接至清水區的頂部;所述集泥區設置在絮凝懸浮區的中心位置且上部開口，有排泥管連接至集泥區的底部。

　　進一步的，所述孔板是由拖板中部搭建工字鋼橫梁而成，工字鋼橫梁的底部由無縫管支撐。

　　進一步的，所述快速催化反應器還設有反沖洗系統，所述反沖洗系統由反沖洗進水口、反沖洗空氣進氣口、反沖洗收水堰和反沖洗出水口構成，所述反沖洗進水口和反沖洗空氣進氣口均連接至孔板的下方，所述反沖洗收水堰設置在填料層的上方并和反沖洗出水口相連，反沖洗水和空氣通過孔板上的小孔向上噴射，經填料層后，反沖洗水由反沖洗收水堰收集并從反沖洗出水口排除。

　　進一步的，所述快速催化反應器的主體側壁上設有供孔板維護更換的維護孔。

　　進一步的，所述孔板上均布有直徑為10-15mm的小孔，孔橫向與縱向間距均為90-110mm。

　　采用上述技術方案所產生的有益效果在于：占地面積小，停留時間短，流程靈活可控，污水處理效率高，大幅度降低污水色度和COD，有機物去除率達40%～50%，而且將難生化降解物質降解為小分子物質，提高廢水可生化性，為后續二級生化處理提供良好反應條件。
