申請日2015.11.09

　　公開(公告)日2016.05.18

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及水處理設備技術領域，特指一種用于油田水處理的容器設備，包括壓縮空氣口、原水口、加壓泵、減壓閥、溶氣罐、絮凝劑口、刮渣機、浮渣槽、氣浮池與出水口，所述壓縮空氣口連接有溶氣罐，所述原水口連接有加壓泵，所述加壓泵連接有絮凝劑口，所述加壓泵與溶氣罐相連接，所述溶氣罐設有5個，所述減壓閥與溶氣罐相連接，所述減壓閥連接有氣浮池，所述氣浮池上設有刮渣機，所述刮渣機右端設有浮渣槽，所述氣浮池下端設有出水口，溶氣速率快、溶氣效率高、釋放氣效率高、溶氣利用率高，該設備無機械部件，組合方便，可完成溶氣、混凝、絮凝，出水水質好，不會堵塞，節省化學藥劑，適用于油田含油廢水和同時含油含聚的廢水。

　　權利要求書

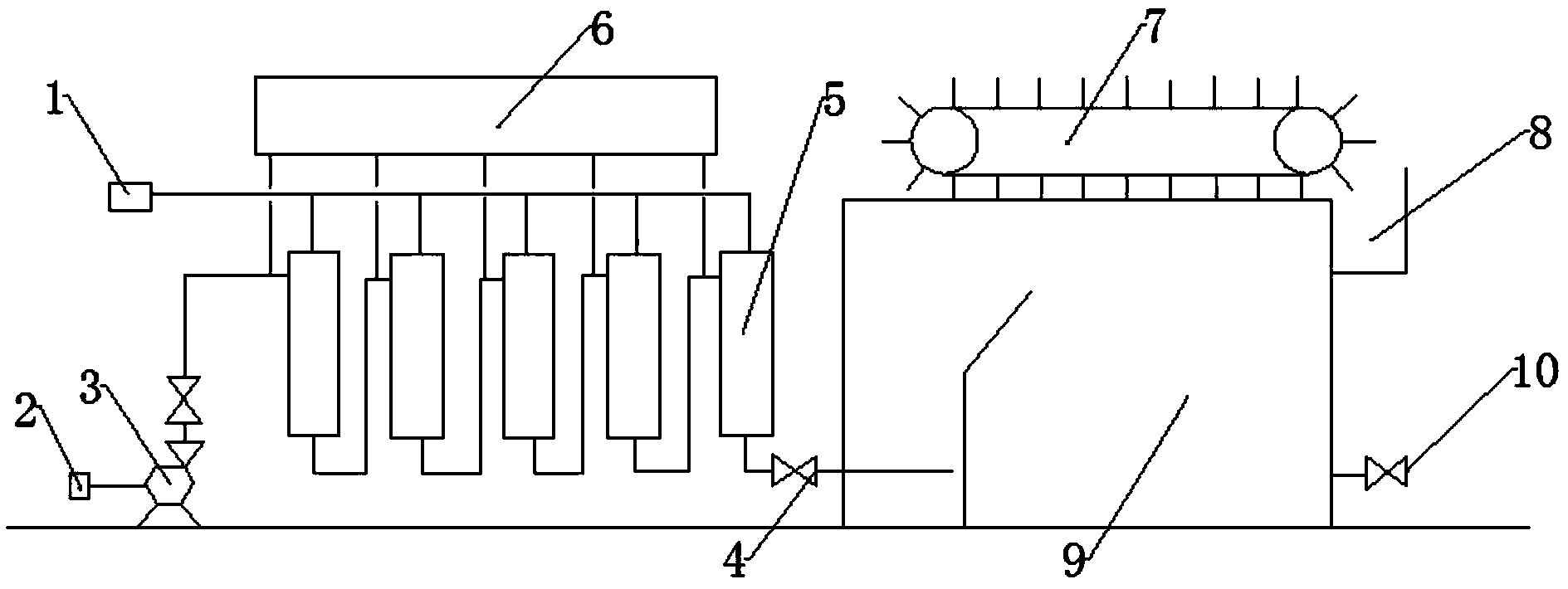

　　1.一種用于油田水處理的容器設備，其特征在于：包括壓縮空氣口(1)、原水口(2)、加壓泵(3)、減壓閥(4)、溶氣罐(5)、絮凝劑口(6)、刮渣機(7)、浮渣槽(8)、氣浮池(9)與出水口(10)，所述壓縮空氣口(1)連接有溶氣罐(5)，所述原水口(2)連接有加壓泵(3)，所述加壓泵(3)連接有絮凝劑口(6)，所述加壓泵(3)與溶氣罐(5)相連接，所述溶氣罐(5)設有5個，所述減壓閥(4)與溶氣罐(5)相連接，所述減壓閥(4)連接有氣浮池(9)，所述氣浮池(9)上設有刮渣機(7)，所述刮渣機(7)右端設有浮渣槽(8)，所述氣浮池(9)下端設有出水口(10)。

　　2.根據權利要求1所述的一種用于油田水處理的容器設備，其特征在于：所述溶氣罐(5)采用旋流壓力溶氣罐，所述溶氣罐(5)功率為4kW，最大溶氣水量為14m3/hr。

　　3.根據權利要求1所述的一種用于油田水處理的容器設備，其特征在于：所述氣浮池(9)容積為4m3。

　　4.根據權利要求1所述的一種用于油田水處理的容器設備，其特征在于：所述刮渣機(7)為鏈條式刮渣機，功率為1.1kW，周邊線速度為4m/min。

　　5.根據權利要求1所述的一種用于油田水處理的容器設備，其特征在于：所述溶氣罐(5)包括氣罐(501)、旋流導管(502)與倒錐形氣頂(503)。

　　說明書

　　一種用于油田水處理的容器設備

　　技術領域

　　本實用新型涉及水處理設備技術領域，特指一種用于油田水處理的溶氣設備。

　　背景技術

　　氣浮法在油田水處理中比較常見，目前常用的方法是加壓溶氣氣浮和散氣氣浮，加壓溶氣氣浮溶氣量大，除油效果穩定，該系統是利用空壓機提供的壓縮空氣和高揚程水泵提供的循環水流在溶氣罐內形成高壓，使空氣以溶解態氣體分子和非溶解態微小氣核的形式分散在溶氣水中，溶氣水在經過系統末端的釋放器時以微氣泡的形式釋放，參與目標去除物的分離去除，溶氣罐中氣體的溶解度容易控制，釋放出的氣泡直徑小于30μm，但在進水懸浮物高和前端投加絮凝劑的情況下填料式溶氣罐容易堵塞，使溶氣效率降低，回流溶氣的方式又增加了回流泵的設備成本和動力成本，所以急需研發一種可避免溶氣罐堵塞，具有高溶氣速度、高溶氣效率、低運行成本的新型溶氣設備。

　　發明內容

　　針對以上問題，本實用新型提供了一種用于油田水處理的溶氣設備，可避免溶氣罐堵塞，具有高溶氣速度、高溶氣效率、低運行成本的特點。

　　為了實現上述目的，本實用新型采用的技術方案如下：

　　一種用于油田水處理的溶氣設備，包括壓縮空氣口、原水口、加壓泵、減壓閥、溶氣罐、絮凝劑口、刮渣機、浮渣槽、氣浮池與出水口，所述壓縮空氣口連接有溶氣罐，所述原水口連接有加壓泵，所述加壓泵連接有絮凝劑口，所述加壓泵與溶氣罐相連接，所述溶氣罐設有5個，所述減壓閥與溶氣罐相連接，所述減壓閥連接有氣浮池，所述氣浮池上設有刮渣機，所述刮渣機右端設有浮渣槽，所述氣浮池下端設有出水口。

　　進一步地，所述溶氣罐采用旋流壓力溶氣罐，所述溶氣罐功率為4kW，最大溶氣水量為14m3/hr。

　　進一步地，所述氣浮池容積為4m3。

　　進一步地，所述刮渣機為鏈條式刮渣機，功率為1.1kW，周邊線速度為4m/min。

　　進一步地，所述溶氣罐包括氣罐、旋流導管與倒錐形氣頂。

　　本實用新型的有益效果：

　　本實用新型溶氣速率快、溶氣效率高、釋放氣效率高、溶氣利用率高，該設備無機械部件，維護容易，組合方便，可完成溶氣、混凝、絮凝，出水水質好，不會堵塞，節省化學藥劑、節能高效，適用于油田含油廢水和同時含油含聚的廢水。
