申請日2015.09.30
公開(公告)日2016.05.18
IPC分類號B01D25/12
摘要
本實用新型提供一種濕式球磨車間污水壓濾裝置，它包括有污水罐、攪刮裝置，其中，污水罐外壁設有固定座，并通過固定座安裝在支架上，污水罐內腔上方設有攪刮裝置，污水罐上部一側側壁上設有沖洗水管路，污水罐下部設有上大下小漏斗狀濾腔，濾腔頂部與臨時儲存室連通;濾腔一側設有渣漿泵，渣漿泵一端與壓濾機連接，另一端通過連接管與濾腔連接，連接管上設有手動渣漿閥和電動渣漿閥，渣漿管路一端連接在渣漿泵上，另一端壓濾機相連接。本方案的結構簡單、操作方便、使用效果好。
摘要附圖
權利要求書

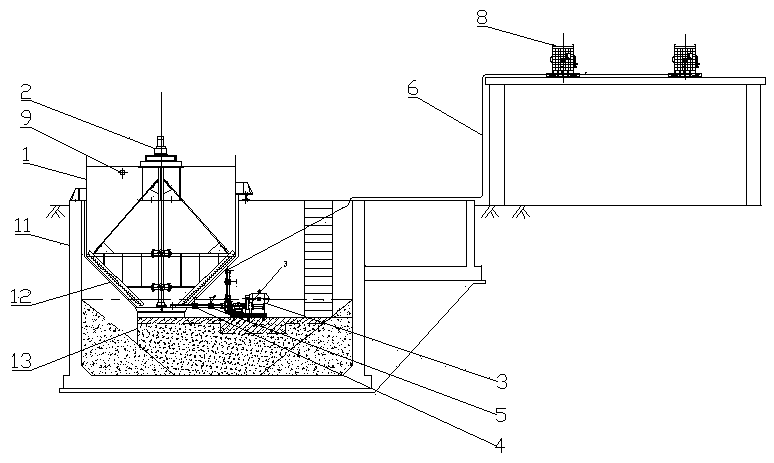

1.一種濕式球磨車間污水壓濾裝置，其特征在于：它包括有污水罐(1)、攪刮裝置(2)、渣漿泵(3)、手動渣漿閥(4)、電動渣漿閥(5)、渣漿管路(6)、壓濾機(8)、沖洗水管路(9)，其中，污水罐(1)外壁設有固定座，并通過固定座安裝在支架(11)上，污水罐(1)內腔上方設有攪刮裝置(2)，污水罐(1)上部一側側壁上設有沖洗水管路(9)，污水罐(1)下部設有上大下小漏斗狀濾腔(12)，濾腔(12)頂部與臨時儲存室(13)連通;濾腔(12)一側設有渣漿泵(3)，渣漿泵(3)一端與壓濾機(8)連接，另一端通過連接管與濾腔(12)連接，連接管上設有手動渣漿閥(4)和電動渣漿閥(5)，渣漿管路(6)一端連接在渣漿泵(3)上，另一端壓濾機(8)相連接。
2.根據權利要求1所述的一種濕式球磨車間污水壓濾裝置，其特征在于：臨時儲存室(13)由地面下挖形成，并通過鋼筋混凝土澆軋嚴實。
3.根據權利要求1所述的一種濕式球磨車間污水壓濾裝置，其特征在于：壓濾機(8)為多組，相鄰壓濾機(8)之間通過相應的渣漿管路(6)連接。
說明書
一種濕式球磨車間污水壓濾裝置
技術領域
本實用新型涉及污水處理技術領域，尤其是指一種濕式球磨車間污水壓濾裝置。
背景技術
按污水來源分類，污水處理一般分為生產污水處理和生活污水處理。生產污水包括工業污水、農業污水以及醫療污水等，而生活污水就是日常生活產生的污水，是指各種形式的無機物和有機物的復雜混合物，為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活�，F(xiàn)有的處理裝置結構復雜、分布不合理，大大影響污水處理效果。
發明內容
本實用新型的目的在于克服現有技術的不足，提供一種結構簡單、操作方便、使用效果好的濕式球磨車間污水壓濾裝置。
為實現上述目的，本實用新型所提供的技術方案為：一種濕式球磨車間污水壓濾裝置，它包括有污水罐、攪刮裝置、渣漿泵、手動渣漿閥、電動渣漿閥、渣漿管路、壓濾機、沖洗水管路，其中，污水罐外壁設有固定座，并通過固定座安裝在支架上，污水罐內腔上方設有攪刮裝置，壓濾機上部一側側壁上設有沖洗水管路，污水罐下部設有上大下小漏斗狀濾腔，濾腔頂部與臨時儲存室連通;濾腔一側設有渣漿泵，渣漿泵一端與壓濾機連接，另一端通過連接管與濾腔連接，連接管上設有手動渣漿閥和電動渣漿閥，渣漿管路一端連接在渣漿泵上，另一端壓濾機相連接。
所述的臨時儲存室由地面下挖形成，并通過鋼筋混凝土澆軋嚴實。
所述的壓濾機為多組，相鄰壓濾機之間通過相應的渣漿管路連接。
本實用新型在采用上述方案后，將原斜板池與主池?fù)鯄ο嗤ǖ南虏坑娩摻罨炷林仓䥽?yán)實形成臨時儲存室，并做防滲處理。用于故障下污水臨時存放，正常后由渣漿泵泵入壓濾機進行壓濾處理。同時對原污水壓濾管道進行改造，將原球閥改為渣漿專用渣漿閥，泵入口與壓濾機污水入口采用電動閥控制，以方便控制進入壓濾流量。兩壓濾機入口電控閥前增設聯通管閥。在壓濾機接入壓縮空氣干燥管路，壓力不少于0.6MPa。本方案的結構簡單、操作方便、使用效果好。
