申請日2016.05.16
公開(公告)日2016.07.20
IPC分類號C02F9/14; C02F3/28
摘要
本發明公開了一種強化生物降解預處理印染退漿廢水PVA的裝置及方法，屬于廢水處理領域。它包括厭氧UASB池、混合區、厭氧水解UASB池和穩定區，其中，厭氧UASB池、混合區、厭氧水解UASB器和穩定區依次連接，穩定區的出水進入二次處理，厭氧水解UASB器的出水端與進水端連接。厭氧UASB池包括厭氧UASB池I和厭氧UASB池II，印染退漿廢水PVA分別同時流入?yún)捬鮑ASB池I和厭氧UASB池II的入口，厭氧UASB池I和厭氧UASB池II的出口均與混合區的入口連接。厭氧UASB池內設有顆粒污泥，厭氧UASB池的出水端與進水端連接。它的能耗低、投資和運行成本低，抗沖擊負荷能力強。
權利要求書
1.一種強化生物降解預處理印染退漿廢水PVA的裝置，其特征在于，包括厭氧UASB池、混合區、厭氧水解UASB池和穩定區，其中，厭氧UASB池、混合區、厭氧水解UASB器和穩定區依次連接，穩定區的出水進入二次處理，厭氧水解UASB器的出水端與進水端連接。
2.根據權利要求1所述的一種強化生物降解預處理印染退漿廢水PVA的裝置，其特征在于，厭氧UASB池包括厭氧UASB池I和厭氧UASB池II，印染退漿廢水PVA分別同時流入?yún)捬鮑ASB池I和厭氧UASB池II的入口，厭氧UASB池I和厭氧UASB池II的出口均與混合區的入口連接。
3.根據權利要求1所述的一種強化生物降解預處理印染退漿廢水PVA的裝置，其特征在于，厭氧UASB池內設有顆粒污泥。
4.根據權利要求3所述的一種強化生物降解預處理印染退漿廢水PVA的裝置，其特征在于，厭氧UASB池的出水端與進水端連接。
5.根據權利要求3所述的一種強化生物降解預處理印染退漿廢水PVA的裝置，其特征在于，厭氧水解UASB反應器內設有絮狀污泥。
6.一種強化生物降解預處理印染退漿廢水PVA的方法，其特征在于：
A、待處理的印染退漿廢水流入并聯的厭氧UASB池I和厭氧UASB池II內;
B、一部分廢水從厭氧UASB池I和厭氧UASB池II的出水端進入混合區;另一部分廢水從厭氧UASB池I和厭氧UASB池II的出水端回流至進水端，回流比為25～40%;
C、厭氧UASB池I和厭氧UASB池II的兩股出水在混合區混合均勻;
D、混合區出水自流進入?yún)捬跛釻ASB反應器;厭氧水解UASB反應器中的絮狀污泥進行PVA特效降解菌的馴化和富集，強化生物降解印染廢水污染物PVA;
E、厭氧水解UASB反應器的一部分出水進入穩定區，另一部分出水回流至厭氧水解UASB反應器的進水端，回流比為15～20%;
F、穩定區出水進行二級處理。
7.根據權利要求6所述的一種強化生物降解預處理印染退漿廢水PVA的方法，其特征在于，所述的一種強化生物降解預處理印染退漿廢水PVA的裝置內印染退漿廢水水溫為30℃～40℃，此溫度下利于厭氧菌在中溫消化條件下的富集。
8.根據權利要求6所述的一種強化生物降解預處理印染退漿廢水PVA的方法，其特征在于，厭氧UASB池I和厭氧UASB池II并聯運行，當實際水量小于設計水量60%時，只運行其中一組，另外一組繼續進行微生物調控。
9.根據權利要求6或8所述的一種強化生物降解預處理印染退漿廢水PVA的方法，其特征在于，顆粒污泥的MLSS濃度為3400～3600mg/L，種泥為黑色，平均粒徑范圍為：1～3mm。
10.根據權利要求6所述的一種強化生物降解預處理印染退漿廢水PVA的方法，其特征在于，絮狀污泥的MLSS濃度為2100～2300mg/L，平均粒徑范圍為：0.15～0.35mm。
說明書
一種強化生物降解預處理印染退漿廢水PVA的裝置及方法
技術領域
本發明屬于廢水處理領域，具體涉及一種強化生物降解預處理印染退漿廢水PVA的裝置及方法。
技術背景
我國紡織工業產業鏈完整、種類齊全，是我國的優勢支柱產業、重要民生產業和國際競爭優勢明顯產業，在國民經濟發展中占有重要的地位。我國棉紗、棉布、呢絨、絲織品、化纖、服裝等產量均居世界第一。紡織行業的快速發展，使得漿料使用種類豐富，主要包括淀粉、聚乙烯醇(PVA)和丙烯酸(酯)三大類。而我國消耗的漿料中，淀粉(變性淀粉與原淀粉)占60%，PVA占30%，丙烯酸類和其它漿料約占10%。目前國內外PVA聚合度在200-4000之間，由于PVA帶有很多羥基，是一種親水性的高分子化合物，易溶于水。PVA的可生化性極低，BOD5/CODCr值小于0.01，處理難度大，PVA已經成為我國是印染廢水處理的難點，對環境造成嚴重的污染。
國內外對含PVA廢水的治理方法主要有物化法和生化法。其中物化法主要以超濾鹽析、氧化劑氧化、光催化氧化等技術，該類技術投資大，運行成本高，操作管理復雜，尤其后續二級生化處理影響大。生化法主要有厭氧法、活性污泥法等，該類技術具有處理效果穩定性差、PVA去除效率不高、難以形成專一的PVA優勢菌群。隨著生物技術的發展，分離高效PVA降解菌和提取PVA降解酶的生物強化技術成為研究的熱點，但要靠單一微生物實現對PVA的徹底降解是非常困難的，而PVA降解酶由于產生菌種類不多，培養周期長、酶活低，加上降解酶純化難，所以仍少有關于PVA降解酶在實際生產上運用的報道。為了符合印染行業日益嚴格的排放標準和節能要求，厭氧處理不失為最適宜的方法。厭氧微生物對高濃度、抑制性有機物和其他不利條件具有很強的耐受能力。S.Matsumura等人對PVA在厭氧條件下的可生化性進行了詳細的研究，經過四個月的培養和馴化，60%的PVA可以通過厭氧處理被生物降解。但S.Gartiser等的研究發現，PVA在經過77天厭氧處理后降解率只0%～12%。LiuRongrong等利用HABR裝置處理含PVA的退漿廢水，在最佳工況下，PVA去除率也僅有18%。
1936年，NordFF發現了第一種可以降解PVA的微生物Fusariumlini。1973年，SuzukiT等又發現了能以PVA為唯一碳源的Pseudomonas屬細菌。此后，PVA作為為數不多的幾種可以被生物降解的高分子物質之一，它的降解研究越來越受到人們的關注，相繼發現了許多其他的可降解PVA的微生物，它們包括Pseudomonas，Alcaligenes和Bacillus等�？山到釶VA的微生物，是因?yàn)樗鼈兒蠵VA降解酶。李旭等總結了這些PVA降解微生物的降解效率，大部分PVA降解微生物的降解速率在PVA濃度0.1%～0.5%時，可以在3～12d內將其降解90%以上。
可見，在自然環境中，并不缺乏對PVA高效降解的微生物，只是在實際廢水處理過程中(如印染廢水)，因其它污染物的干擾，無法穩定去除率，無法保證出水PVA濃度穩定，究其原因，還是因?yàn)橄到y(tǒng)的微生物菌群結構較差，PVA高效降解菌不能得到有效的富集，不能充分發揮其潛力。結合上述印染廢水厭氧處理特點，有必要對處理工藝技術進行改進，使PVA高效降解菌得以富集，以適應高濃度PVA印染廢水的處理。
中國發明專利，公開號：103740621A，公開日：2014-04-23，公開了一株可降解PVA的不動桿菌菌株，命名為不動桿菌Acinetobactersp.TD33，于2013年10月13日保藏于中國典型培養物保藏中心，保藏編號為CCTCCNO：M2013469，經發酵優化產PVA降解酶酶活力達到0.87U/ml。此菌株是從活性污泥中篩選得到，具有降解PVA1799的效果。該菌株能高效降解培養基及退漿污水中的PVA1799污染物組分�？梢杂糜谥苽浼徔椀裙I(yè)棉布退漿廢水處理的微生物退漿菌劑，能夠有效除去污染物PVA1799，既可以減少了環境污染又能降低污水處理成本。但是該方法對于實際印染退漿廢水PVA處理效果、適應性、和處理成本均為涉及，難以解決實際問題。
中國發明專利，公開號：101531417，公開日：2009-09-16，公開了一種有機無機復合絮凝劑，其制備方法以及用于處理高濃度印染退漿廢水的用途，涉及一種有機無機復合絮凝劑，該發明絮凝劑具有使用pH值范圍廣、濃度高、沉降速度快、使用方便等優點，其不足之處在于，后續二級生化處理影響大。中國發明專利，公開號：102757144A，公開日：2012-10-31，公開了一種聚乙烯醇退漿廢水的光/電Fenton處理工藝，涉及一種聚乙烯醇廢水的光/電Fenton處理工藝。中國發明專利，公開號：105174548A，公開日：2015-12-23，公開了一種含PVA退漿廢水的處理方法，該發明處理含PVA紡織退漿廢水，操作工藝簡單，去除PVA速率快，PVA去除率高，但該方法投加硼砂，運行成本高。中國發明專利，公開號：103755050A，公開日：2014-04-30，公開了一種退漿廢水膜法處理工藝，涉及退漿廢水膜法處理工藝，屬于水處理領域。該發明所述工藝可以對含有堿以及精煉劑和分散劑的退漿廢水進行回用，不僅回用其中的水也實現了堿、精煉劑及分散劑的回用。但該方法采用膜處理投資大，運行成本高，需要清洗，且存在濃水二次污染問題。
綜上所述，現有技術不足之處在于：(1)Fenton法、混凝法、膜法處理工藝等處理方法存在投資大，運行成本高，操作管理復雜的缺點。(2)傳統印染退漿廢水PVA生物處理效果穩定性差、PVA去除效率不高、難以形成專一的PVA優勢菌群等問題。
中國發明專利，公開號：103819050A，公開日：2014-05-28，公開了一種高濃度含PVA退漿廢水的處理方法和裝置，包括廢水調節池、混凝沉淀池、鹽析池、高級氧化反應沉淀池、隔板式缺氧厭氧反應池、好氧池和二沉池;混凝沉淀池、鹽析池和高級氧化反應沉淀池包括混合攪拌區和沉淀區，隔板式缺氧厭氧反應池包括通過擋流板分隔成的兼氧段、缺氧段和厭氧段;廢水經調節池調節水量和pH值，然后進入混凝沉淀池與混凝劑混合反應，進入鹽析池進行鹽析反應，在高級氧化反應沉淀池里污染物被氧化分解，再進入隔板式缺氧厭氧反應池、好氧池進行缺氧、厭氧和好氧反應，經沉淀后達標排放;本發明結構簡單，制造成本較低，具有非常好的處理效果。其不足之處在于，該方法采用的是物化的方法，投資大、工藝步驟復雜，投加藥劑成本高，污泥產生量大、且藥劑投加系統和測量系統操作管理復雜。
發明內容
1、本發明要解決的技術問題
針對現有技術中印染退漿廢水PVA處理存在投資大的問題，本發明提出了一種強化生物降解預處理印染退漿廢水PVA的裝置及方法。它投資小，對PVA進行強化降解，提高了PVA去除效率。
2、技術方案
本發明的目的通過以下技術方案實現。

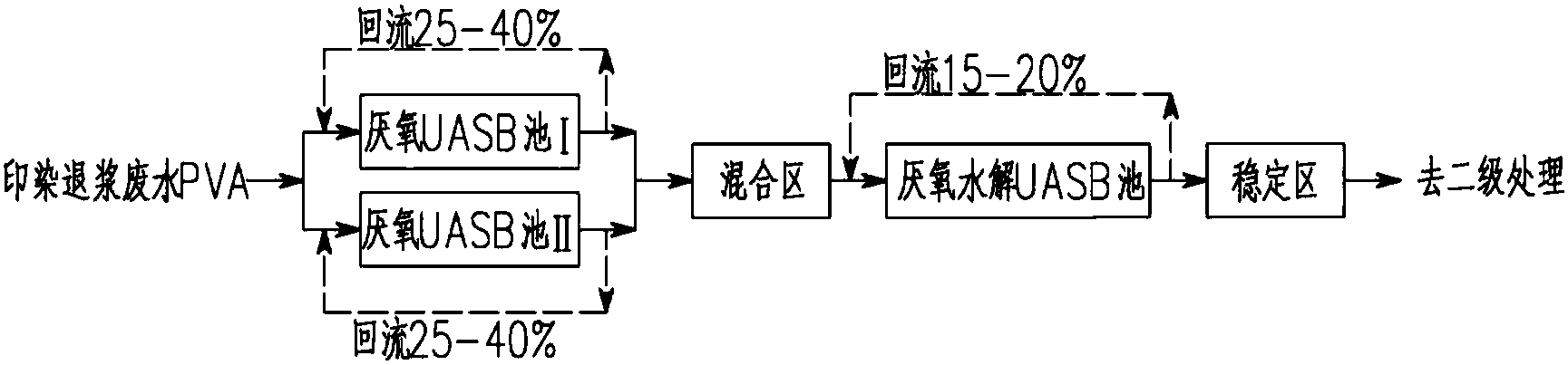

一種強化生物降解預處理印染退漿廢水PVA的裝置，包括厭氧UASB池、混合區、厭氧水解UASB池和穩定區，其中，厭氧UASB池、混合區、厭氧水解UASB器和穩定區依次連接，穩定區的出水進入二次處理，厭氧水解UASB器的出水端與進水端連接。
優選地，厭氧UASB池包括厭氧UASB池I和厭氧UASB池II，印染退漿廢水PVA分別同時流入?yún)捬鮑ASB池I和厭氧UASB池II的入口，厭氧UASB池I和厭氧UASB池II的出口均與混合區的入口連接。
優選地，厭氧UASB池內設有顆粒污泥。
優選地，厭氧UASB池的出水端與進水端連接。
優選地，厭氧水解UASB反應器內設有絮狀污泥。
一種強化生物降解預處理印染退漿廢水PVA的方法，其步驟為：
A、待處理的印染退漿廢水流入并聯的厭氧UASB池I和厭氧UASB池II內;厭氧UASB池I和厭氧UASB池II內的顆粒污泥處理PVA難降解有機物，提高B/C比，改善廢水碳源品質;
B、一部分廢水從厭氧UASB池I和厭氧UASB池II的出水端進入混合區;另一部分廢水從厭氧UASB池I和厭氧UASB池II的出水端回流至進水端，回流比為25～40%;根據進水端中PVA濃度高低確定回流比，如果進水PVA濃度越高，回流比取值越大;
C、混合區設置攪拌器，使得厭氧UASB池I和厭氧UASB池II的兩股出水在混合區混合均勻;
D、混合區廢水混合自流進入?yún)捬跛釻ASB反應器;厭氧水解UASB反應器中設有絮狀污泥，絮狀污泥在厭氧水解UASB反應器中進行PVA特效降解菌的馴化和富集，強化生物降解印染廢水污染物PVA;
E、厭氧水解UASB反應器的一部分出水進入穩定區，另一部分出水回流至厭氧水解UASB反應器的進水端，回流比為15～20%;根據進水端中PVA濃度高低確定回流比，如果進水PVA濃度越高，回流比取值越大;
F、穩定區出水進行二級處理。
優選地，所述的一種強化生物降解預處理印染退漿廢水PVA的裝置內印染退漿廢水水溫30℃～40℃，ρ(PVA)/COD“富集系數”約0.04，此溫度下利于厭氧菌在中溫消化條件下的富集。
優選地，厭氧UASB池I和厭氧UASB池II并聯運行，當實際水量小于設計水量60%時，只運行其中一組，另外一組繼續進行微生物調控。
優選地，顆粒污泥的MLSS濃度為3400～3600mg/L，種泥為黑色，平均粒徑范圍為：1～3mm。采用該種顆粒污泥進行處理易于生物降解的有機物，將ρ(PVA)/COD“富集系數”從0.042提升到0.075，出水PVA濃度150～180mg/L，COD濃度1600～2300mg/L，提高廢水碳源質量，B/C比提升至0.25～0.35。
優選地，絮狀污泥的MLSS濃度為2100～2300mg/L，平均粒徑范圍為：0.15～0.35mm。
此工藝強化微生物對印染退漿廢水PVA降解，具有適應性強、去除效率高(PVA去除率≥90%，COD去除率≥75%)、可生化性改善好(B/C提高≥0.16)的特點，因此，能耗低、投資和運行成本低，操作簡單、抗沖擊負荷能力強。此外，通過強化微生物降解作用，顯著削減毒性污染物(如偶氮染料及代謝產物芳胺化合物等)，降低廢水排放的環境風險。
3、有益效果
相比于現有技術，本發明的優點在于：
(1)克服了Fenton處理工藝、混凝法、膜法處理等物化處理方法的投資大，運行成本高，操作管理復雜的缺點，提供了一種強化生物處理印染退漿廢水PVA的方法，具有能耗低、投資和運行成本低，操作簡單、抗沖擊負荷能力強;此外，通過強化微生物降解作用，顯著削減毒性污染物(如偶氮染料及代謝產物芳胺化合物等)，降低廢水排放的環境風險;
(2)克服了傳統印染退漿廢水PVA生物處理效果穩定性差、PVA去除效率不高、難以形成專一的PVA優勢菌群等缺點;采用厭氧UASB反應器降低難降解有機物、改善廢水可生化性和厭氧水解UASB反應器形成專性的微生物菌群結構，富集PVA特效降解菌群，從而對PVA進行強化降解，提高PVA去除效率;此工藝強化微生物對印染退漿廢水PVA降解，具有適應性強、去除效率高(PVA去除率≥90%，COD去除率≥75%)、可生化性改善好(B/C提高≥0.16)的特點;
(3)針對印染退漿廢水具有PVA濃度高(PVA濃度≤210mg/L)、生物降解性差(B/C≤0.09)、有機物濃度高(COD≤5000mg/L)、堿性高(pH值7-9)的特點，采用強化生物降解工藝，形成專性的微生物菌群結構，富集PVA特效降解菌群，從而對PVA進行強化降解，提高PVA去除效率;克服了Fenton法、混凝法、膜法處理工藝等物化處理方法的投資大，運行成本高，操作管理復雜的缺點;
(4)針對傳統印染退漿廢水PVA生物處理效果穩定性差、PVA去除效率不高、難以形成專一的PVA優勢菌群等問題，采用厭氧UASB反應器降低難降解有機物、改善廢水可生化性和厭氧水解UASB反應器形成專性的微生物菌群結構，富集PVA特效降解菌群，從而對PVA進行強化降解，提高PVA去除效率;此外通過厭氧UASB反應器和厭氧水解UASB反應器的回流提高生物處理工藝的適應性、去除效率和可生化性改善;
(5)本發明采用生化方法，充分利用厭氧和水解專性菌對污染物的降解作用，處理效果好、投資和運行成本低、污泥產生量少。
