申請日2017.09.30
公開(公告)日2018.01.12
IPC分類號B01D36/04; C02F9/04; B01D33/03; B01F11/00
摘要
本發明涉及一種污水處理裝置，尤其涉及一種污水處理用污水混凝過濾分離裝置。本發明要解決的技術問題是提供一種既能夠?qū)炷齽┒繙?zhǔn)確加入污水中，又能夠?qū)炷齽┖臀鬯浞址磻?yīng)，以及能夠?qū)Ψ磻?yīng)好的沉淀物和污水分離的污水處理用污水混凝過濾分離裝置。為了解決上述技術問題，本發明提供了這樣一種污水處理用污水混凝過濾分離裝置，包括有安裝架等;安裝架頂部左側設有定量機構，安裝架上連接有攪拌箱，定量機構下部與攪拌箱左側上部連接，安裝架上部設有攪拌機構。本發明設置了一種污水處理用污水混凝過濾分離裝置，攪拌機構的設置可以實現對污水和混凝劑的充分反應，使得污水中的膠粒物質發生凝聚和絮凝。
權利要求書

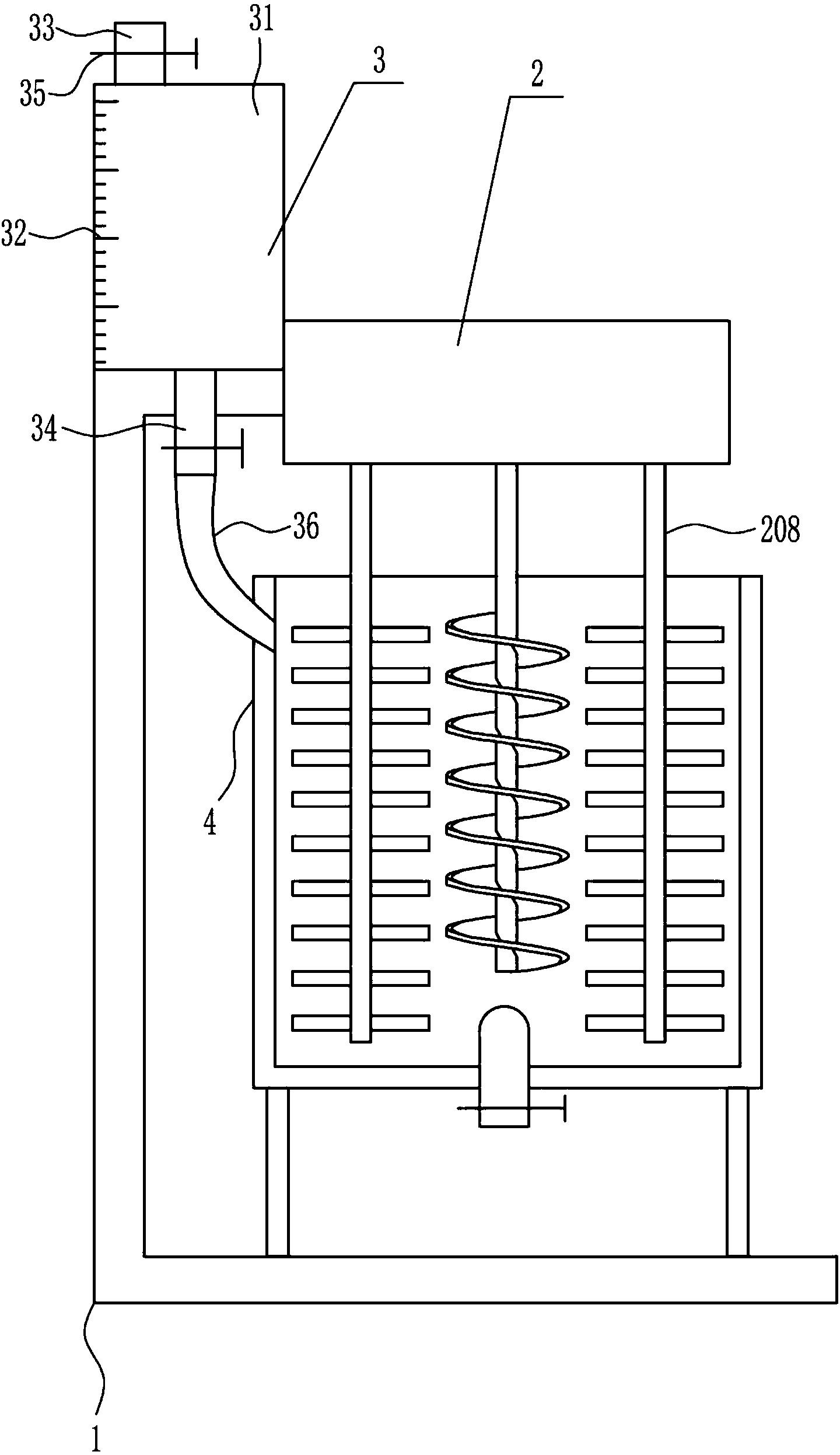

1.一種污水處理用污水混凝過濾分離裝置，其特征在于，包括有安裝架(1)、攪拌機構(2)、定量機構(3)和攪拌箱(4)，安裝架(1)頂部左側設有定量機構(3)，安裝架(1)上連接有攪拌箱(4)，定量機構(3)下部與攪拌箱(4)左側上部連接，安裝架(1)上部設有攪拌機構(2)，攪拌機構(2)下部位于攪拌箱(4)下部。
2.根據權利要求1所述的一種污水處理用污水混凝過濾分離裝置，其特征在于，攪拌機構(2)包括有電機(201)、扇形齒輪(202)、第一滑軌(203)、第一滑塊(204)、齒條(205)、連接桿(206)、第一攪拌桿(207)和第二攪拌桿(208)，安裝架(1)頂部中間連接有電機(201)，電機(201)的輸出軸底端連接有扇形齒輪(202)，扇形齒輪(202)底壁中間連接有第一攪拌桿(207)，安裝架(1)頂部?jī)?nèi)的前后兩側均連接有第一滑軌(203)，第一滑軌(203)上均滑動式連接有第一滑塊(204)，第一滑軌(203)均與第一滑塊(204)配合，第一滑塊(204)內端均連接有齒條(205)，扇形齒輪(202)與齒條(205)嚙合，前后兩側齒條(205)的右端之間連接有連接桿(206)，齒條(205)上設有第二攪拌桿(208)，前側齒條(205)的底部左側與第二攪拌桿(208)連接，后側齒條(205)的底部右側與第二攪拌桿(208)連接，第一攪拌桿(207)和第二攪拌桿(208)均位于攪拌箱(4)內。
3.根據權利要求2所述的一種污水處理用污水混凝過濾分離裝置，其特征在于，定量機構(3)包括有透明裝料箱(31)、刻度尺(32)、進料管(33)、出料管(34)、第一閥門(35)和出料軟管(36)，安裝架(1)頂部左側連接有透明裝料箱(31)，透明裝料箱(31)的前壁左側設有刻度尺(32)，透明裝料箱(31)頂部左側連接有進料管(33)，透明裝料箱(31)底部中間連接有出料管(34)，進料管(33)與出料管(34)上均設有第一閥門(35)，出料管(34)的底端連接有出料軟管(36)，出料軟管(36)的底端與攪拌箱(4)的左側上部連接。
4.根據權利要求3所述的一種污水處理用污水混凝過濾分離裝置，其特征在于，還包括有安裝箱(5)、出水管(6)、第二閥門(7)、濾網(8)、安裝塊(9)和安裝板(11)，安裝架(1)前壁連接有安裝板(11)，安裝板(11)上放置有安裝箱(5)，安裝箱(5)的右側下部連接有出水管(6)，出水管(6)上設有第二閥門(7)，安裝箱(5)內的左右兩壁連接有安裝塊(9)，安裝塊(9)內側開有滑槽(10)，左右兩側的滑槽(10)之間放置有濾網(8)。
5.根據權利要求4所述的一種污水處理用污水混凝過濾分離裝置，其特征在于，還包括有第二滑軌(12)、第二滑塊(13)、蓋板(15)、把手(16)和移動桿(17)，安裝箱(5)右側中部與連接桿(206)的右側中部之間連接有移動桿(17)，安裝板(11)的底部連接有第二滑軌(12)，第二滑軌(12)上滑動式連接有第二滑塊(13)，第二滑塊(13)的頂部與安裝箱(5)的底部連接，安裝箱(5)的上部外壁開有螺紋槽(14)，安裝箱(5)的上部設有蓋板(15)，蓋板(15)的下部?jī)?nèi)側設有與螺紋槽(14)配合的外螺紋，蓋板(15)與螺紋槽(14)配合，蓋板(15)的頂部左右兩側對稱式連接有把手(16)。
6.根據權利要求5所述的一種污水處理用污水混凝過濾分離裝置，其特征在于，還包括有轉桿(18)、敲塊(19)和擋桿(20)，蓋板(15)的底部中間轉動式連接有轉桿(18)，轉桿(18)的底端連接有敲塊(19)，濾網(8)的頂部中間連接有擋桿(20)，擋桿(20)與敲塊(19)配合。
7.根據權利要求6所述的一種污水處理用污水混凝過濾分離裝置，其特征在于，還包括有敲桿(21)、彈簧(22)和拉環(23)，攪拌箱(4)下部的左右兩側連接有彈簧(22)，彈簧(22)的外端連接有敲桿(21)，敲桿(21)的外壁連接有拉環(23)。
說明書
一種污水處理用污水混凝沉淀分離裝置
技術領域
本發明涉及一種污水處理裝置，尤其涉及一種污水處理用污水混凝過濾分離裝置。
背景技術
污水處理為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。
隨著社會的發展，在工業生產和我們的生活中，會產生許多污水，但是如果污水若不能夠及時得到處理，會對我們的生活環境造成很大的影響，從而危及我們的身心健康，因此，污水的合理處理尤其重要。在污水中，存在許多膠狀物或者有毒物質，現有的方法就是采用混凝劑，對污水中的膠粒物質發生凝聚和絮凝而分離出來，以凈化廢水，但是混凝劑的劑量若不能掌握準確，會對混凝的效果造成一定的影響，并且現在對污水混凝處理是直接將混凝劑倒入污水中，若不能將混凝劑和污水充分反應，不能產生最佳的混凝效果。
因此亟需研發一種既能夠?qū)炷齽┒繙?zhǔn)確加入污水中，又能夠?qū)炷齽┖臀鬯浞址磻?yīng)，以及能夠?qū)Ψ磻?yīng)好的沉淀物和污水分離的污水處理用污水混凝過濾分離裝置，來克服現有技術中混凝劑的劑量不能掌握準確，并且不能夠?qū)⒒炷齽┖臀鬯浞址磻?yīng)的缺點。
發明內容
(1)要解決的技術問題
本發明為了克服現有技術中混凝劑的劑量不能掌握準確，并且不能夠?qū)⒒炷齽┖臀鬯浞址磻?yīng)的缺點，本發明要解決的技術問題是提供一種既能夠?qū)炷齽┒繙?zhǔn)確加入污水中，又能夠?qū)炷齽┖臀鬯浞址磻?yīng)，以及能夠?qū)Ψ磻?yīng)好的沉淀物和污水分離的污水處理用污水混凝過濾分離裝置。
(2)技術方案
為了解決上述技術問題，本發明提供了這樣一種污水處理用污水混凝過濾分離裝置，包括有安裝架、攪拌機構、定量機構和攪拌箱，安裝架頂部左側設有定量機構，安裝架上連接有攪拌箱，定量機構下部與攪拌箱左側上部連接，安裝架上部設有攪拌機構，攪拌機構下部位于攪拌箱下部。
優選地，攪拌機構包括有電機、扇形齒輪、第一滑軌、第一滑塊、齒條、連接桿、第一攪拌桿和第二攪拌桿，安裝架頂部中間連接有電機，電機的輸出軸底端連接有扇形齒輪，扇形齒輪底壁中間連接有第一攪拌桿，安裝架頂部?jī)?nèi)的前后兩側均連接有第一滑軌，第一滑軌上均滑動式連接有第一滑塊，第一滑軌均與第一滑塊配合，第一滑塊內端均連接有齒條，扇形齒輪與齒條嚙合，前后兩側齒條的右端之間連接有連接桿，齒條上設有第二攪拌桿，前側齒條的底部左側與第二攪拌桿連接，后側齒條的底部右側與第二攪拌桿連接，第一攪拌桿和第二攪拌桿均位于攪拌箱內。
優選地，定量機構包括有透明裝料箱、刻度尺、進料管、出料管、第一閥門和出料軟管，安裝架頂部左側連接有透明裝料箱，透明裝料箱的前壁左側設有刻度尺，透明裝料箱頂部左側連接有進料管，透明裝料箱底部中間連接有出料管，進料管與出料管上均設有第一閥門，出料管的底端連接有出料軟管，出料軟管的底端與攪拌箱的左側上部連接。
優選地，還包括有安裝箱、出水管、第二閥門、濾網、安裝塊和安裝板，安裝架前壁連接有安裝板，安裝板上放置有安裝箱，安裝箱的右側下部連接有出水管，出水管上設有第二閥門，安裝箱內的左右兩壁連接有安裝塊，安裝塊內側開有滑槽，左右兩側的滑槽之間放置有濾網。
優選地，還包括有第二滑軌、第二滑塊、蓋板、把手和移動桿，安裝箱右側中部與連接桿的右側中部之間連接有移動桿，安裝板的底部連接有第二滑軌，第二滑軌上滑動式連接有第二滑塊，第二滑塊的頂部與安裝箱的底部連接，安裝箱的上部外壁開有螺紋槽，安裝箱的上部設有蓋板，蓋板的下部?jī)?nèi)側設有與螺紋槽配合的外螺紋，蓋板與螺紋槽配合，蓋板的頂部左右兩側對稱式連接有把手。
優選地，還包括有轉桿、敲塊和擋桿，蓋板的底部中間轉動式連接有轉桿，轉桿的底端連接有敲塊，濾網的頂部中間連接有擋桿，擋桿與敲塊配合。
優選地，還包括有敲桿、彈簧和拉環，攪拌箱下部的左右兩側連接有彈簧，彈簧的外端連接有敲桿，敲桿的外壁連接有拉環。
工作原理：需要對污水進行混凝沉淀處理時，將準備好的污水倒入攪拌箱內，再通過定量機構往攪拌箱內通入定量的混凝劑，加入好后，關閉定量機構，啟動攪拌機構將，攪拌機構對混凝劑和污水的混合物進行攪拌，攪拌結束后，停止攪拌機構，將充分反應后的混合物取出即可。
因?yàn)閿嚢铏C(jī)構包括有電機、扇形齒輪、第一滑軌、第一滑塊、齒條、連接桿、第一攪拌桿和第二攪拌桿，安裝架頂部中間連接有電機，電機的輸出軸底端連接有扇形齒輪，扇形齒輪底壁中間連接有第一攪拌桿，安裝架頂部?jī)?nèi)的前后兩側均連接有第一滑軌，第一滑軌上均滑動式連接有第一滑塊，第一滑軌均與第一滑塊配合，第一滑塊內端均連接有齒條，扇形齒輪與齒條嚙合，前后兩側齒條的右端之間連接有連接桿，齒條上設有第二攪拌桿，前側齒條的底部左側與第二攪拌桿連接，后側齒條的底部右側與第二攪拌桿連接，第一攪拌桿和第二攪拌桿均位于攪拌箱內。往攪拌箱內加入污水和混凝劑后，啟動電機順時針轉動，電機帶動扇形齒輪順時針轉動，扇形齒輪帶動第一攪拌桿對攪拌箱的中部不斷地?cái)嚢杌旌衔�，�?dāng)扇形齒輪與前側的齒條嚙合時，扇形齒輪帶動前側的齒條向左移動，前側的齒條通過連接桿帶動后側的齒條向左移動，當扇形齒輪與后側的齒條嚙合時，扇形齒輪帶動后側的齒條向右移動，后側的齒條通過連接桿帶動前側的齒條向右移動，如此反復，即可帶動第二攪拌桿不斷地左右攪拌污水和混凝劑混合物，使得污水和混凝劑充分反應，攪拌結束后，停止電機的轉動即可，如此可以實現對污水和混凝劑的充分反應，使得污水中的膠粒物質發生凝聚和絮凝。
因?yàn)槎繖C(jī)構包括有透明裝料箱、刻度尺、進料管、出料管、第一閥門和出料軟管，安裝架頂部左側連接有透明裝料箱，透明裝料箱的前壁左側設有刻度尺，透明裝料箱頂部左側連接有進料管，透明裝料箱底部中間連接有出料管，進料管與出料管上均設有第一閥門，出料管的底端連接有出料軟管，出料軟管的底端與攪拌箱的左側上部連接。需要對污水進行混凝沉淀時，先將混凝劑通過進料管倒入裝料箱內，倒?jié)M后，往攪拌箱內加入污水，再打開下部的第一閥門，混凝劑通過出料管和出料軟管進入攪拌箱內，使用人員一邊往攪拌箱內通入混凝劑，一邊觀察透明裝料箱上的刻度尺示數，通入規范的量后，關閉第一閥門，即可實現對污水加入定量的混凝劑，使得污水的混凝效果更佳。
因?yàn)檫�包括有安裝箱、出水管、第二閥門、濾網、安裝塊和安裝板，安裝架前壁連接有安裝板，安裝板上放置有安裝箱，安裝箱的右側下部連接有出水管，出水管上設有第二閥門，安裝箱內的左右兩壁連接有安裝塊，安裝塊內側開有滑槽，左右兩側的滑槽之間放置有濾網。當攪拌箱內的污水和混凝劑充分反應后，混凝好的混合物流入安裝箱內進行過濾，凝聚和絮凝后的膠粒物質落在濾網上，污水落在安裝箱內，安裝箱裝滿后，打開第二閥門，污水可通過出水管流出進行下一步的處理操作，將濾網取出，濾網上的凝聚和絮凝后的膠粒物質可倒出進行處理，如此可以方便對反應后的污水及時過濾處理。
因?yàn)檫�包括有第二滑軌、第二滑塊、蓋板、把手和移動桿，安裝箱右側中部與連接桿的右側中部之間連接有移動桿，安裝板的底部連接有第二滑軌，第二滑軌上滑動式連接有第二滑塊，第二滑塊的頂部與安裝箱的底部連接，安裝箱的上部外壁開有螺紋槽，安裝箱的上部設有蓋板，蓋板的下部?jī)?nèi)側設有與螺紋槽配合的外螺紋，蓋板與螺紋槽配合，蓋板的頂部左右兩側對稱式連接有把手。將反應后的污水通入安裝箱內后，用蓋板對安裝箱的頂部蓋住，通過把手對蓋板轉動擰緊，防止在移動的時候污水濺出，同時往攪拌箱內再次加入污水和混凝劑，準備好后，啟動電機，電機帶動第一攪拌桿與第二攪拌桿攪拌的同時，齒條同時通過連接桿帶動移動桿左右移動，在第二滑軌與第二滑塊的配合下，移動桿帶動安裝箱左右移動，如此可以同時對混合物混合反應，也可以使污水中凝聚和絮凝后的膠粒物質充分過濾，方便了工作人員的工作。
因?yàn)檫�包括有轉桿、敲塊和擋桿，蓋板的底部中間轉動式連接有轉桿，轉桿的底端連接有敲塊，濾網的頂部中間連接有擋桿，擋桿與敲塊配合。在移動桿左右移動的同時，轉桿不斷地左右擺動，轉桿帶動敲塊不斷地左右擺動，敲塊向右擺動時，敲塊對擋桿敲擊，從而振動濾網，防止膠粒物質對濾網的篩目堵塞。
因?yàn)檫�包括有敲桿、彈簧和拉環，攪拌箱下部的左右兩側連接有彈簧，彈簧的外端連接有敲桿，敲桿的外壁連接有拉環。攪拌箱內的混合物進行反應的同時，用手間歇的向外側拉動拉環，拉環帶動敲桿向外側移動，此時彈簧處于拉伸的狀態，松開拉環后，在彈簧彈力的作用下，敲桿對攪拌箱的箱壁進行敲擊，如此可以對攪拌箱內的混合物反應更加充分。
(3)有益效果
本發明設置了一種污水處理用污水混凝過濾分離裝置，攪拌機構的設置可以實現對污水和混凝劑的充分反應，使得污水中的膠粒物質發生凝聚和絮凝，定量機構的設置可實現對污水加入定量的混凝劑，使得污水的混凝效果更佳，安裝箱和濾網的設置可以方便對反應后的污水及時過濾處理，移動桿的設置可以同時對混合物混合反應，也可以使污水中凝聚和絮凝后的膠粒物質充分過濾，方便了工作人員的工作，敲塊的設置可以振動濾網，防止膠粒物質對濾網的篩目堵塞，敲桿的設置可以對攪拌箱內的混合物反應更加充分。
